用3D打印结构组装人形机器人|Berkeley Humanoid Lite

打印关节走向全身

UC Berkeley RSS 2025 开放人形平台:3D打印摆线执行器、22关节结构和公开学习控制。按原版BOM展开采购与图解,保留原电机缺货及杂项清单缺口;代码MIT,项目资产CC BY-SA4.0。

alan000

RSS 2025(DOI为arXiv预印本) 2025

参数信息

全身主动关节
22 DoF

复现文档

固定整机架构和原电机型号

目标:先固定全身关节数、型号和IMU配置,避免电机或控制器混版。

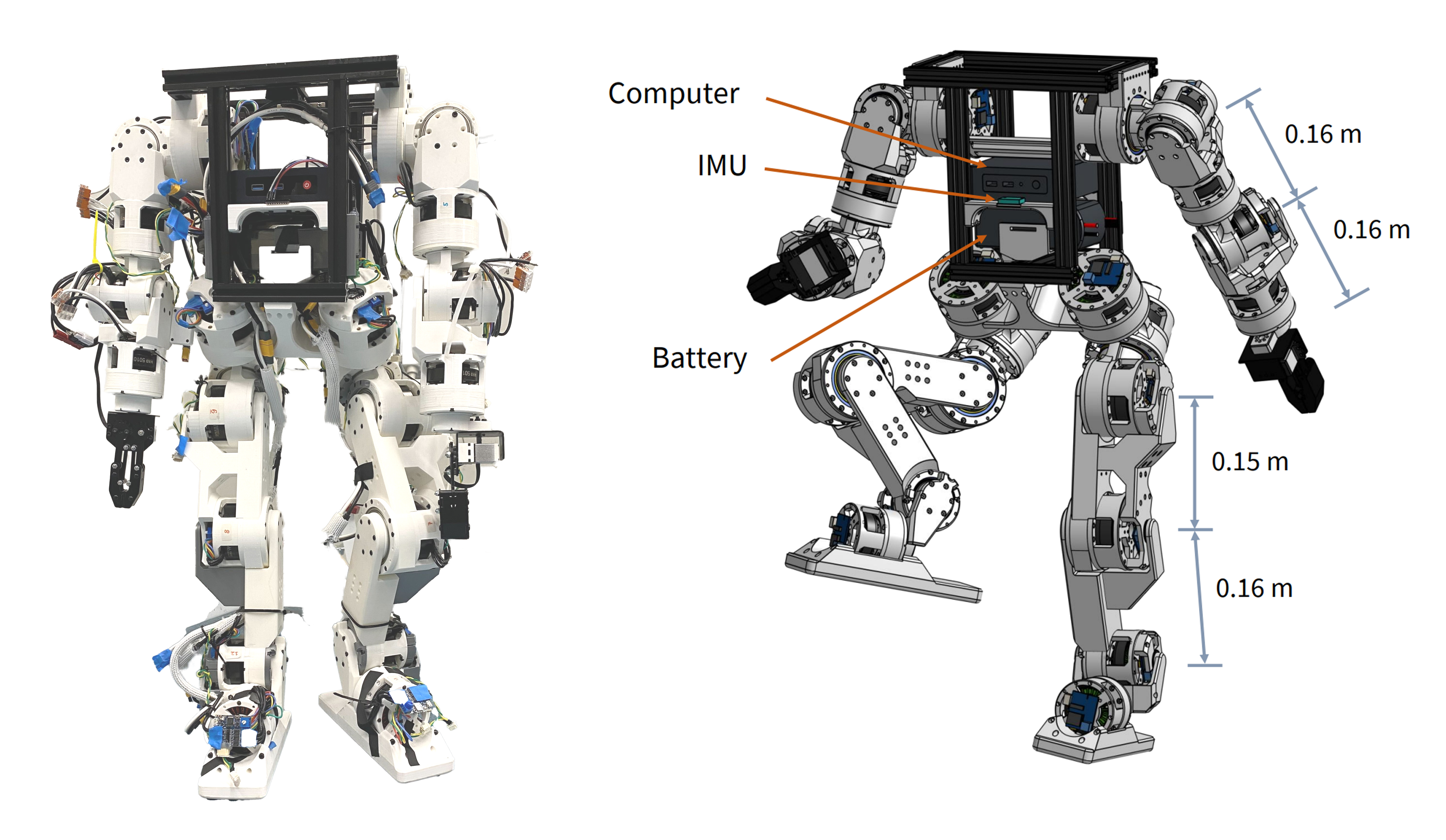

本页记录原22关节全身结构,6512执行器10个、5010执行器12个,双夹爪另列。下肢由8个6512和4个5010组成,上肢2个6512和8个5010。先解决5010 110KV原电机缺货;不能把不同KV原样沿用电流环、扭矩常数和策略。

[执行器原教程](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-actuator) · [整机原教程与视频](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-robot) · [原BOM](https://docs.google.com/spreadsheets/d/1AQEHcH_nPkXYfor2-h7bwNIUMmsePtAm53epnsWgZXc/edit)

原图:Yufeng Chi等与Berkeley Humanoid Lite贡献者;项目资产声明CC BY-SA4.0。中文说明/示意同许可,

![01|固定整机架构和原电机型号 图解](https://cdn.lunlunapp.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/cover/e1efc2f48175445691da72f04abacb62.png)

![01|固定整机架构和原电机型号 图解](https://cdn.lunlunapp.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/cover/3ce0e2e6f28d4392af629c0611738e11.png)**检查**:数量为10个6512、12个5010;110KV缺货未解决时暂停采购/替代。

核对三页BOM与完整采购边界

目标:把三页BOM变成可执行采购清单并识别缺货阻塞。

A/B行已经分别乘10/12,不再购买另一份执行器总成;H行保留机体电气和结构。原Misc线材和紧固件尚未完全拆分,M2控制板嵌件、磁铁、充电配套与操作设备需核对。历史4312美元或低于5000美元不代表现在完整到岸价。

[执行器原教程](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-actuator) · [整机原教程与视频](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-robot) · [原BOM](https://docs.google.com/spreadsheets/d/1AQEHcH_nPkXYfor2-h7bwNIUMmsePtAm53epnsWgZXc/edit)

原图:Yufeng Chi等与Berkeley Humanoid Lite贡献者;项目资产声明CC BY-SA4.0。中文说明/示意同许可,

![02|核对三页BOM与完整采购边界 图解](https://cdn.lunlunapp.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/cover/3ce0e2e6f28d4392af629c0611738e11.png)![checks.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/files/image/05f9a891a6694ca48664421117016327.png)**检查**:执行器数量不重复;Misc线材、紧固件、嵌件、磁铁及充电/操作设备缺口已列清。

按两类参数打印并先试装单模块

目标:按两类打印参数先做一个执行器样件,验证后再批量打印。

用官方最新MakerWorld修正版。外壳、输出轴、motor shell用Housing profile;摆线盘、输入轴、motor shaft和垫片用Shaft profile,不能统一降低精度。全身Upper/Lower Body板需沿X镜像再各打印一份。先做一个执行器,检查轴承配合、齿面、限位件和自由转动后再批量。

[执行器原教程](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-actuator) · [整机原教程与视频](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-robot) · [原BOM](https://docs.google.com/spreadsheets/d/1AQEHcH_nPkXYfor2-h7bwNIUMmsePtAm53epnsWgZXc/edit)

原图:Yufeng Chi等与Berkeley Humanoid Lite贡献者;项目资产声明CC BY-SA4.0。中文说明/示意同许可,

![03|按两类参数打印并先试装单模块 图解](https://cdn.lunlunapp.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/cover/e1efc2f48175445691da72f04abacb62.png)

![03|按两类参数打印并先试装单模块 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/files/image/05f9a891a6694ca48664421117016327.png)**检查**:Housing与Shaft profile分别匹配;试装轴承、齿轮和限位无卡滞。

改编码器并安装径向磁铁

目标:装好磁编码器并检查同轴和连续读数。

按原AS5600修改教程调整电阻配置,再焊VCC/GND/SDA/SCL。使用随编码器的径向磁化磁铁并按图固定在电机轴端,不使用普通轴向磁铁。保持同轴与间隙,转一圈检查读数连续性;5010与M6C12轴端固定方式不同。

[执行器原教程](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-actuator) · [整机原教程与视频](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-robot) · [原BOM](https://docs.google.com/spreadsheets/d/1AQEHcH_nPkXYfor2-h7bwNIUMmsePtAm53epnsWgZXc/edit)

原图:Yufeng Chi等与Berkeley Humanoid Lite贡献者;项目资产声明CC BY-SA4.0。中文说明/示意同许可,

![encoder.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/files/image/36a436046cb044c3b28858918473173a.jpg)![magnet.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/files/image/19213a858a344990b3f377767b68ff76.jpg)**检查**:按图确认径向磁化方向;读数随手动转动连续,型号特定固定方式核对完成。

装摆线减速器与连接控制板

目标:按顺序装摆线执行器并保护传感器、CAN焊点和线束。

按原执行器视频依次装轴承、偏心轴、双摆线盘、输出轴和壳体,核螺钉长度与嵌件方向。连接三相电机、编码器和B-G431B-ESC1;对照原接线图核5V/GND及数据线,焊后做拉力释放。CAN小焊盘容易被线缆扯掉,未固定线束不继续装机。

[执行器原教程](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-actuator) · [整机原教程与视频](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-robot) · [原BOM](https://docs.google.com/spreadsheets/d/1AQEHcH_nPkXYfor2-h7bwNIUMmsePtAm53epnsWgZXc/edit)

原图:Yufeng Chi等与Berkeley Humanoid Lite贡献者;项目资产声明CC BY-SA4.0。中文说明/示意同许可,

![05|装摆线减速器与连接控制板 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/files/image/19213a858a344990b3f377767b68ff76.jpg)![actuator_wiring.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/files/image/a69a86039a0c47fcbc663758558549c8.png)**检查**:减速器可顺畅手转,控制板和线束固定可靠,CAN焊点无受力。

刷写匹配固件并做单模块电气标定

目标:刷入匹配固件、设CAN ID并安全校准单个执行器。

依原固件教程完成首次Flash配置,再写正确CAN ID与电机profile,恢复正常从Flash读配置。CAN先以1Mbps连通并ping,电气标定时模块应卸载且可自由转动;原流程先逆时针一圈再顺时针,方向相反要按原说明校正。先低增益、小扭矩限值试转,未通过不装入机械链。

[执行器原教程](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-actuator) · [整机原教程与视频](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-robot) · [原BOM](https://docs.google.com/spreadsheets/d/1AQEHcH_nPkXYfor2-h7bwNIUMmsePtAm53epnsWgZXc/edit)

原图:Yufeng Chi等与Berkeley Humanoid Lite贡献者;项目资产声明CC BY-SA4.0。中文说明/示意同许可,

![06|刷写匹配固件并做单模块电气标定 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/files/image/a69a86039a0c47fcbc663758558549c8.png)![can.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/files/image/e36cffa4329a45a382dc474cb1379393.jpg)**检查**:ID/电机profile匹配且CAN可ping,卸载电机低限值校准通过。

装双臂双腿和机体骨架

目标:按原结构顺序组装四肢和机体,检查活动范围。

分别跟随原Arm、Leg和Entire robot分段视频,对照当前Onshape核每个关节轴向。结构紧固后检查机械限位、支撑和线缆活动余量。原3D打印摆线关节刚度、温升和寿命有限,官方后续版本规划也指出脆弱点,首次测试采用低负载并检查温升与结构状态。

[执行器原教程](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-actuator) · [整机原教程与视频](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-robot) · [原BOM](https://docs.google.com/spreadsheets/d/1AQEHcH_nPkXYfor2-h7bwNIUMmsePtAm53epnsWgZXc/edit)

原图:Yufeng Chi等与Berkeley Humanoid Lite贡献者;项目资产声明CC BY-SA4.0。中文说明/示意同许可,

![07|装双臂双腿和机体骨架 图解](https://cdn.lunlunapp.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/cover/e1efc2f48175445691da72f04abacb62.png)

![07|装双臂双腿和机体骨架 图解](https://cdn.lunlunapp.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/cover/3ce0e2e6f28d4392af629c0611738e11.png)**检查**:轴向与左右对应图纸,限位、支撑和线束活动余量合格。

四总线布线与IMU路径选择

目标:按IM10A基线路线布置四条CAN总线和供电。

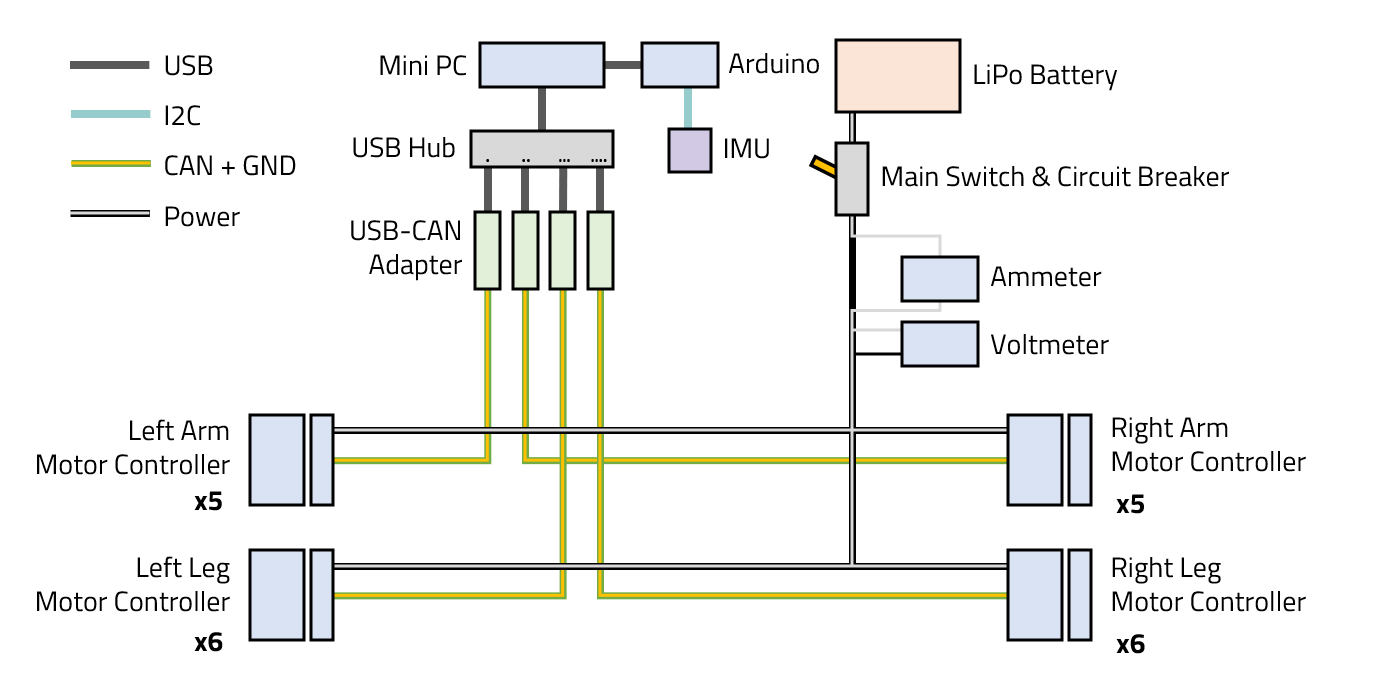

四条USB-CAN分别管理左右臂和左右腿。适配器端标CAN-L/CAN-H/GND,按板背丝印核,不凭颜色。原总图为Arduino桥接BNO085;本文选原作者更新推荐的IM10A直接USB,取消对应Arduino/I2C支路而非串接两套IMU。电源主路XT60、分路XT30,断路器和电压/电流监测按图接入;先断电查极性。

[执行器原教程](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-actuator) · [整机原教程与视频](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-robot) · [原BOM](https://docs.google.com/spreadsheets/d/1AQEHcH_nPkXYfor2-h7bwNIUMmsePtAm53epnsWgZXc/edit)

原图:Yufeng Chi等与Berkeley Humanoid Lite贡献者;项目资产声明CC BY-SA4.0。中文说明/示意同许可,

![08|四总线布线与IMU路径选择 图解](https://cdn.lunlunapp.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/cover/497f80848cbe4cadafb3b75147f039b3.png)![power.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/files/image/5e9d05495126404a8424f5f1c6f7d18e.jpg)**检查**:端口按丝印核线;IM10A直接USB,未把Arduino/BNO085历史支路并入。

核软件版本并先做仿真与通信检查

目标:在连接整机前验证软件环境、仿真和各通信设备。

主库当前提交984741a3623c93b0583ccfdc479f1f8b1c4d900e使用Python3.11及新的Isaac依赖;旧文档仍有旧路径,安装与启动按锁定提交真实文件核对。仿真确认策略观察量和关节顺序,再单独测CAN、IMU、游戏手柄。外部lowlevel示例calibrate\_[joints.py](http://joints.py)只含12个腿关节,上肢关节需使用匹配配置另行归零。

[执行器原教程](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-actuator) · [整机原教程与视频](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-robot) · [原BOM](https://docs.google.com/spreadsheets/d/1AQEHcH_nPkXYfor2-h7bwNIUMmsePtAm53epnsWgZXc/edit)

原图:Yufeng Chi等与Berkeley Humanoid Lite贡献者;项目资产声明CC BY-SA4.0。中文说明/示意同许可,

![09|核软件版本并先做仿真与通信检查 图解](https://cdn.lunlunapp.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/cover/3ce0e2e6f28d4392af629c0611738e11.png)

![09|核软件版本并先做仿真与通信检查 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/files/image/05f9a891a6694ca48664421117016327.png)**检查**:锁定提交的依赖可安装,仿真启动,CAN/IMU/手柄分别可见;12关节脚本不当作22关节归零。

断电后重新归零,支架下逐级验收

目标:建立关节零位并在支撑保护下逐级测试整机。

原电机单编码器方案每次掉电后需重新建立关节零位,按对应机械限位和正确版本脚本保存calibration.yaml。先受支撑站立,再低速短距离双足测试;上肢控制单独验证。确认退出策略、被动阻尼、彻底失电的行为都可控。保存打印参数、料号、固件、校准、步态视频和失败日志。

[执行器原教程](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-actuator) · [整机原教程与视频](https://berkeley-humanoid-lite.gitbook.io/docs/getting-started-with-hardware/building-the-robot) · [原BOM](https://docs.google.com/spreadsheets/d/1AQEHcH_nPkXYfor2-h7bwNIUMmsePtAm53epnsWgZXc/edit)

原图:Yufeng Chi等与Berkeley Humanoid Lite贡献者;项目资产声明CC BY-SA4.0。中文说明/示意同许可,

![10|断电后重新归零,支架下逐级验收 图解](https://cdn.lunlunapp.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/cover/e1efc2f48175445691da72f04abacb62.png)

![10|断电后重新归零,支架下逐级验收 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/65aae6b4-1c7e-43fe-b25d-2955be40ebc5/files/image/05f9a891a6694ca48664421117016327.png)**检查**:先支撑站立、再低速短测;断电零位重建和急停/失电行为已记录。
