用安卓手机控制视觉机器人小车|OpenBot

把遥控车变成能看见人的视觉机器人,先手动驾驶,再尝试跟随

选用官方RC-Truck改装路线:1:16遥控车、打印车架、Arduino Nano与安卓手机。手机处理摄像头图像,Nano控制油门和转向。先完成低速手动驾驶和断连停止,再尝试人物检测/跟随;不承诺装好即实现可靠自动驾驶。

alan000

参数信息

控制连接
115200 baud

复现文档

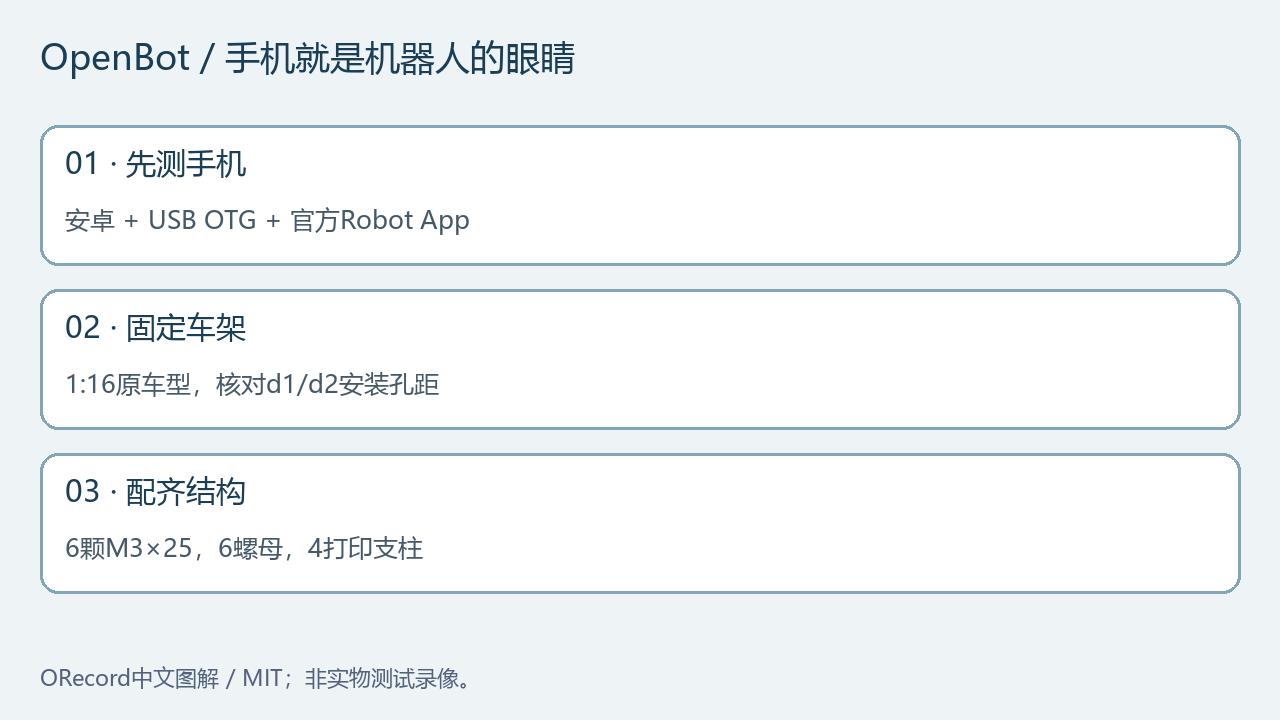

先确认手机与车的兼容性

先确认手机能运行 Robot App,并能通过 USB OTG 与 Nano 串口通信。

1. 在现有安卓手机安装项目 Robot App。

2. 用手机 USB OTG 线连接 Nano,检查 App 是否能识别串口;同时打开摄像头预览。

3. 确认底盘为原链接的 1:16 车型;若车型不同,先测 d1/d2 孔距再采购结构件。

**检查**:App 能打开摄像头且串口连接成功,车架孔距与所选车型匹配。

![rc-truck-banner.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/bdc63661113540daa05a36d6062b3f22.jpg)![main-frame-dimensions.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/ab0a3f9616854f999f0f2d167f619270.png)

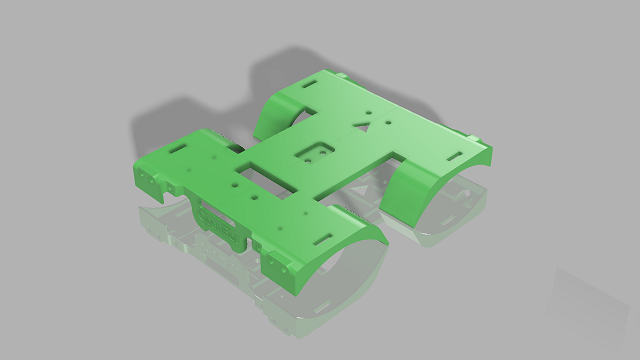

打印并点清全部结构件

打印结构件并核对数量,确保主框架适配打印平台。

1. 打印主框架 1 件、侧盖 2 件、手机夹上/下各 1 件、PCB 支柱 4 件、电子盖 2 件。

2. 按原参考设置 0.2 mm 层高、1.5 mm 壁厚、20% 填充;主框架需要 260 × 220 mm 打印平面。

3. 另备 M3×25 螺丝 6 颗;本路线不使用增高件。

**检查**:零件数量齐全,主框架完整且无缺层,螺丝数量为 6 颗。

![3d_print_rc_1.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/358284bf9d0740dfaa825faff8f6dbbe.png)![guide-1.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/bee4e71480d64bb4aef26eef02ace313.jpg)

断电拆掉原车外壳

拆下原车外壳,保留后续要复用的安装柱和原车电源驱动组合。

1. 拔掉 2S 电池,再拆车壳。

2. 拆下 4 根安装柱和配套螺丝,按组收好以便安装主框架时复用。

3. 保留原车驱动电机、ESC 与 2S 电池配套,充电仅使用原配充电器。

**检查**:底盘固定点露出,4 根安装柱与螺丝均已收好;电池仍与车辆断开。

![rc_truck_disassembly_1.JPG](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/bfaf575d22384c498bf156a54d03efc1.jpg)

准备 Nano 载板

制作或取得 PCB v2 Nano 载板,并确认焊接方向和电气状态。

1. 按 PCB v2 Gerber 与 16 行 BOM 制板,或选择原版代贴装。

2. 确认 C124408 的数量 2 指排母,Nano 主控数量为 1。

3. 对照 PCB 图检查焊点、极性与短路,再按图确定 Nano 插针方向。

**检查**:板上无桥连或极性反接,Nano 插座与图示方向一致。

![pcb_2d_v2.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/e4596166ab9244649afae7154067a285.png)

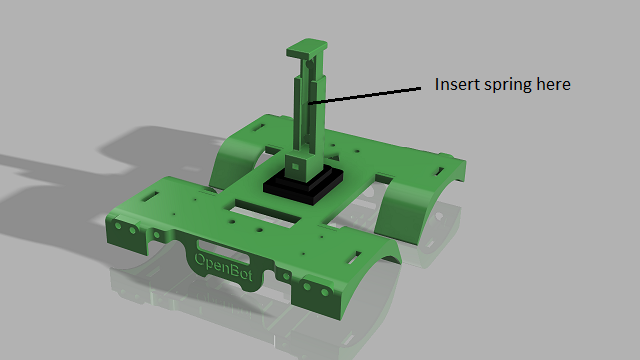

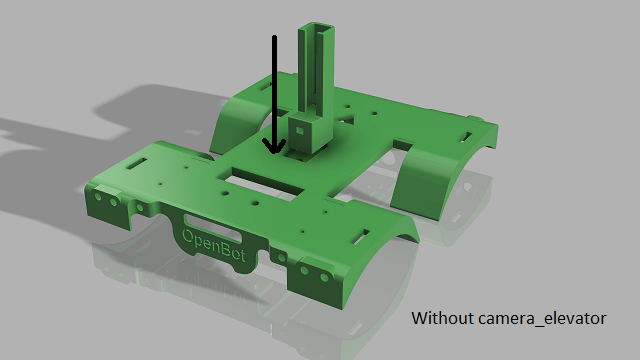

组装手机夹与侧盖

先装手机夹,再装侧盖,为手机提供固定支撑。

1. 用 2 颗 M3×25 螺丝和螺母固定下夹。

2. 插入上夹并装橡皮筋,将手机夹紧后轻摇,检查手机不会滑出。

3. 将两片 side_cover 分别插入车架两侧;本路线不装 camera_elevator。

**检查**:手机被夹稳,左右侧盖均就位且不妨碍夹具活动。

![add_phone_mount_bottom.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/be260652e09f4f3a8247bed2503e2d6c.png)![add_phone_mount_top.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/31b41f35ddbd4d7dacb55b120c2cb703.png)![add_side_covers.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/98f87c470b2044c28b112576da601817.png)

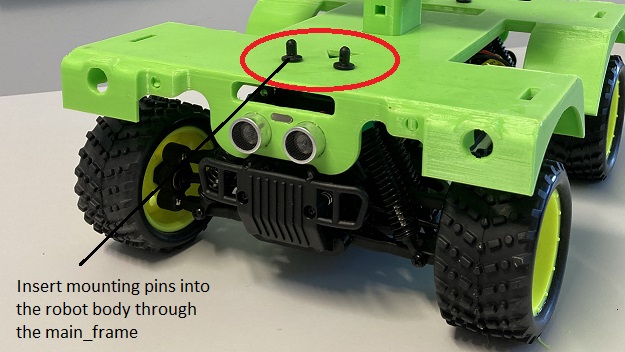

用原车固定柱安装主框架

利用原车安装柱固定主框架,并让线束从指定开口通过。

1. 将主框架三角标记朝前,对准底盘固定位置。

2. 复用 4 根原车安装柱和原螺丝固定框架。

3. 电池线从前方开口引出,信号线从后方开口引出,检查线束没有被压住或靠近轮胎。

**检查**:框架稳固,线束按前/后开口分路并远离车轮。

![add_main_frame_1.JPG](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/bbcb9652a1394c23b79a3e6bdb027d08.jpg)

装载板并连接 A0 油门、A1 转向

固定 PCB 载板,连接油门与转向信号并保持共地。

1. 用 4 颗 M3×25、4 支柱和 4 颗螺母固定载板。

2. 将 ESC 控制信号接 Nano A0,舵机信号接 A1;ESC、舵机与 Nano 共地。

3. 舵机保留原车额定 UBEC 供电。Nano 由手机 USB 供电,不将 UBEC 正极再接 Nano VIN/5V。

**检查**:载板不晃动,A0/A1 信号线及共地已核对,Nano 的 USB 供电与 UBEC 正极保持分离。

![pcb_assembly.JPG](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/31cb6b70d4194f6fabb6e46309957535.jpg)![guide-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/d94a47014b6b4dd3a702643e8102fdf5.jpg)

刷入 RC_CAR 配置

把与 RC 车匹配的 RC_CAR 固件写入 Nano。

1. 固件目标选 OPENBOT RC_CAR;虽使用 v2 载板,也不要选 PCB_V2 固件。

2. 本配置不安装声呐、指示灯或分压器,HAS_SONAR、HAS_INDICATORS、HAS_VOLTAGE_DIVIDER 保持 0。

3. Arduino IDE 选择 Arduino Nano 与实际 bootloader,串口速率设 115200 后上传。

**检查**:IDE 显示上传完成,配置仍是 RC_CAR,三个选装项为 0。

![guide-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/d94a47014b6b4dd3a702643e8102fdf5.jpg)

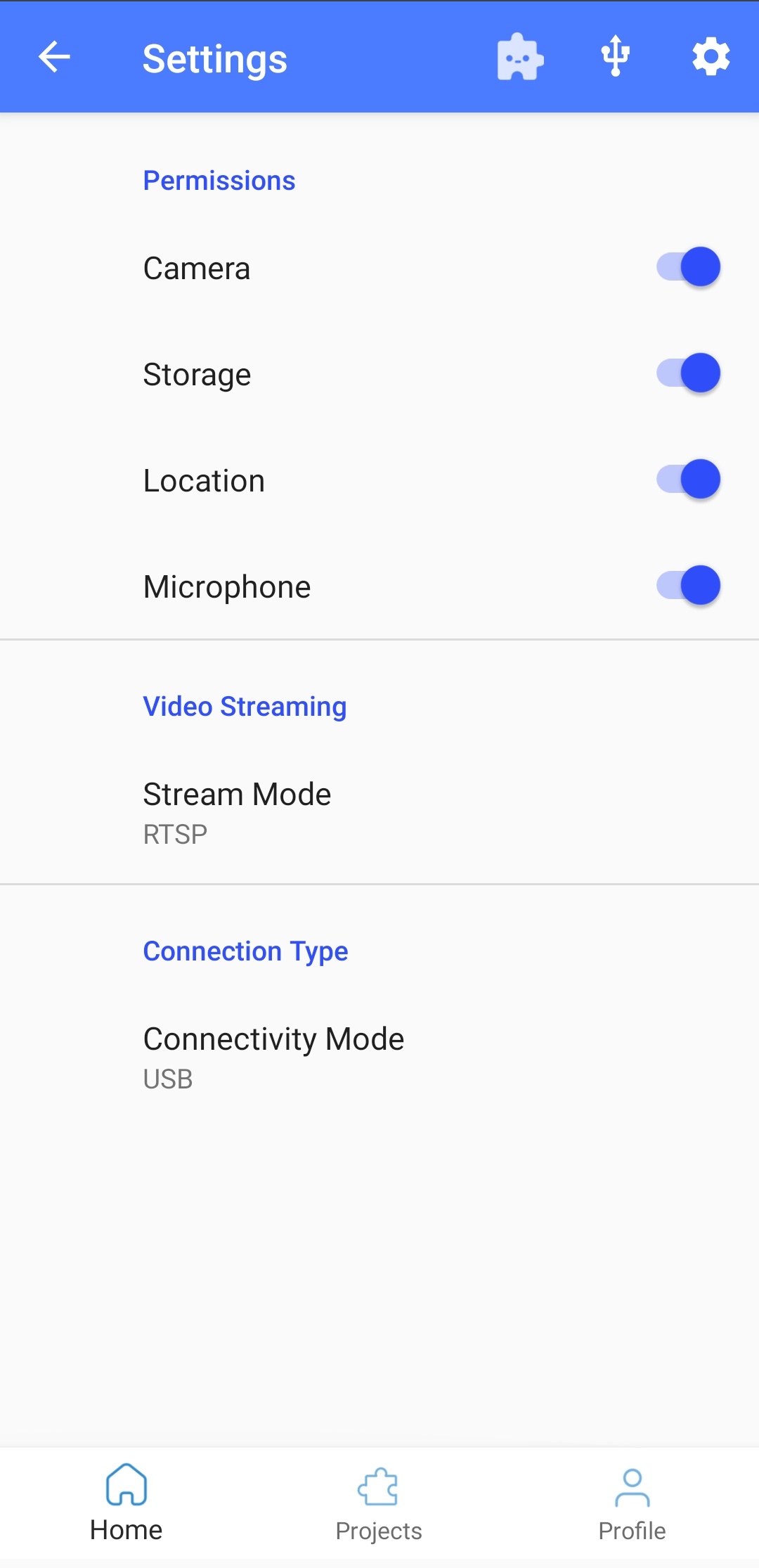

架空轮胎测试停止与转向

在车轮悬空时先验证遥控、转向和停止行为。

1. 将车架垫起使轮胎离地,再连接手机与蓝牙手柄,在 App 选择手动/Gamepad。

2. 小幅测试油门和转向,松开控制键并检查中位停止及断连行为。

3. ESC 校准依原车随附说明进行;若动作失控,立即拔掉电池。

**检查**:转向响应方向正确,松手可停止;未通过时不落地行驶。

![screen_settings.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/3a2e60bcd64e4e1e9c7c57db679f7cec.jpg)![guide-3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/1bc22405c93343f8b95aaf0b1f789bab.jpg)

固定电池并装好外壳

固定电池、绝缘裸接点并装上电子盖。

1. 用粘扣带固定电池,确认不会滑动。

2. 用绝缘材料包好裸露接点。

3. 装前后电子盖,将 USB 线从后盖开口引出;基础方案不安装可选灯和超声传感器。

**检查**:电池牢固、裸接点绝缘,盖板不压线且 USB 线可接手机。

![add_covers_2.JPG](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/1315d8df6419408499814929abeb7af4.jpg)

从低速遥控过渡到视觉展示

先在安全平地低速遥控,再测试视觉识别与人工停止。

1. 在无台阶、无车辆混行的平地低速手动驾驶。

2. 在 Robot App 中验证人物检测;只有确认手机和模型支持后,再尝试跟随功能。

3. 先核对手柄按键映射和 R1 退出网络控制的行为,再开展演示;记录识别人框、低速响应与人工停止过程。

**检查**:可看到人物检测框,车辆响应保持低速,并能用手柄人工停止;不在道路上运行。

![screen_main.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/2baf19228fcc4eb0861369892046ed4f.jpg)![guide-3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c1929a58-bb11-475f-8d5f-a17b044f650b/files/image/1bc22405c93343f8b95aaf0b1f789bab.jpg)
