用积木注射泵给显微样品自动换液|NanoJ-Fluidics

用积木自动换液

UCL等团队发表于Nature Communications的开放科研仪器:LEGO注射泵+Arduino,按序完成显微样品换液。两进一出基础路线,原采购清单、11章图解、校准方法与外部制作记录。

alan000

Nature Communications 2019

参数信息

基础换液通道
3 路

复现文档

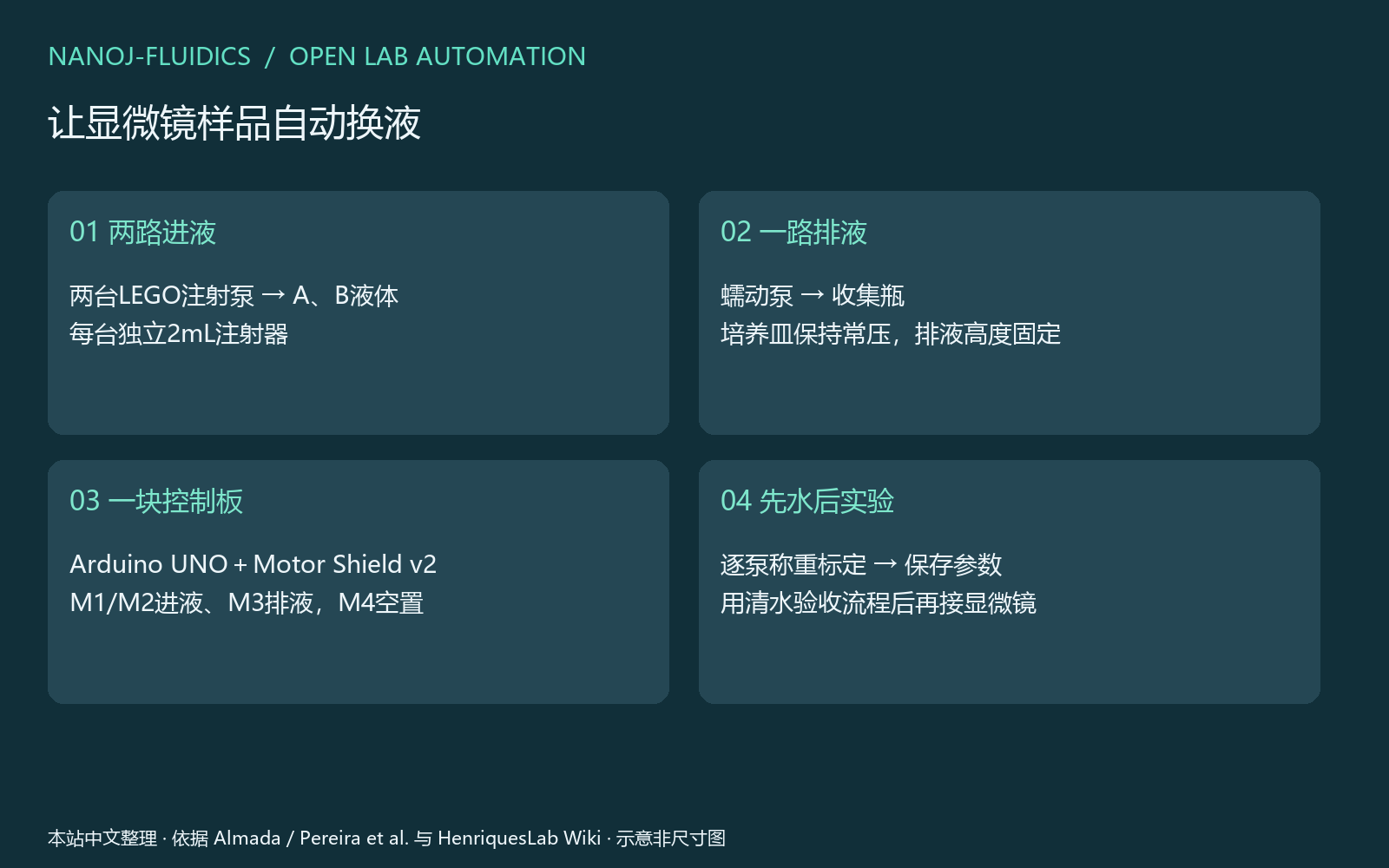

01 确认两进一出的流路组成

桌面上先划分三条管线:两台 LEGO 针筒泵分别作为进液 A、进液 B;Adafruit 1150 蠕动泵作为排液。三台电机接至同一块 V2 屏蔽板的 M1–M3,由 UNO 控制。论文补充图 S2 展示系统组装与培养皿管路关系;本步骤只核对路线,不接培养皿或显微镜。

1. 给两台针筒泵分别贴 A、B 标签,给蠕动泵贴 D(drain/排液)标签。

2. 在纸上记下通道约定:M1=A、M2=B、M3=D;M4 留空。

3. 核对三台泵均有独立电机线和对应管路,先不接电源。

4. **检查**:能从标签追踪 A、B 两条进液管和 D 排液管,且控制器通道不重号。

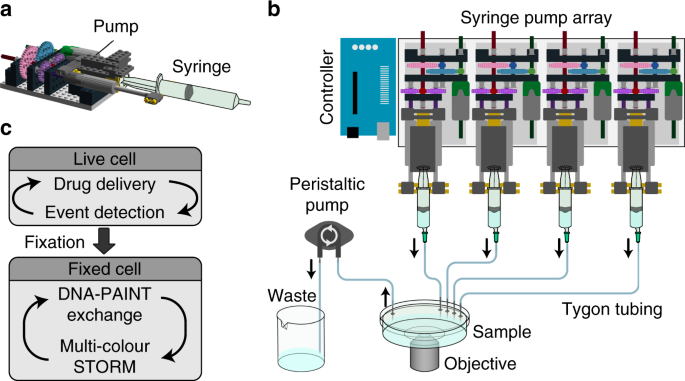

![NanoJ-Fluidics 原论文图 1 流路示意](https://cdn.lunlunapp.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/cover/e452ac84fc7b4d69bca190c0eb72cd4f.png)Almada 等,Nature Communications 2019 图 1;用于理解泵、培养皿及管路在系统中的关系,CC BY 4.0。

**图示与资料**

[原作者对应操作与原图](https://github.com/HenriquesLab/NanoJ-Fluidics/wiki/Home)\

[原论文](https://doi.org/10.1038/s41467-019-09231-9)

![01|锁定两进一出的基础路线 图解](https://cdn.lunlunapp.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/cover/86e3b6deb47f4c6a9894ed52670f57de.png)

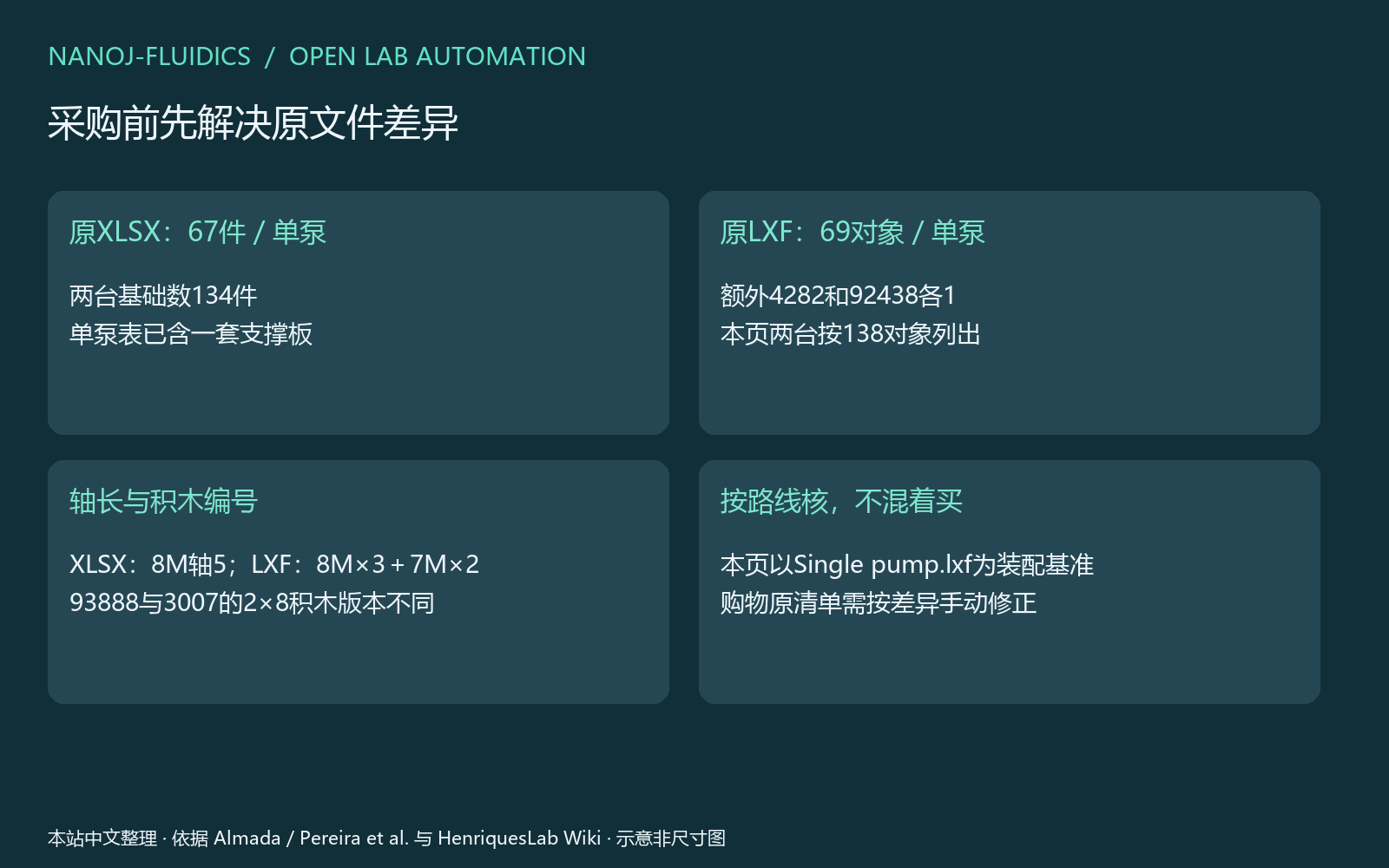

02 按 LXF 模型清点 LEGO 零件

本教程选择仓库中的 `Files/Lego Digital Designer/Single pump.lxf` 作为装配基准;不要把 XLSX 中同名单泵数量直接套进来。逐项清点模型,并对以下差异作标记:

1. XLSX 列 5 根 8M 轴(3707);LXF 模型是 3 根 8M 轴(3707)加 2 根 7M 轴(44294)。

2. XLSX 各列 1 个 4282 与 92438;LXF 各有 2 个。

3. XLSX 的 2×8 积木料号为 93888;LXF 使用 3007。

4. 分别按 LXF 准备两套 LEGO 泵零件;单泵 XLSX 计 67 件而 LXF 有 69 个 Brick 实例,不用总数相互替代。

5. 另备两支内径可查到的 2 mL 注射器、管线、接线/绝缘耗材和废液容器。原 BOM 未指定注射器 SKU;先确定实际型号,记录厂家给出的筒体内径,后续用它校准。

6. **检查**:装配用轴、齿轮及孔位件都能在选定 LXF 中找到;对不上时暂停采购,不用 XLSX 料号猜替代件。

[原 XLSX 零件表](https://github.com/HenriquesLab/NanoJ-Fluidics/blob/efbb3eb4db3060b1a1d08abc1c4ae4975095119d/Files/Parts%20lists/Single%20pump.xlsx) · [原 LXF 模型](https://github.com/HenriquesLab/NanoJ-Fluidics/blob/efbb3eb4db3060b1a1d08abc1c4ae4975095119d/Files/Lego%20Digital%20Designer/Single%20pump.lxf) · [作者采购说明](https://github.com/HenriquesLab/NanoJ-Fluidics/wiki/Pumpy-How-to-buy)

**图示与资料**

[原论文](https://doi.org/10.1038/s41467-019-09231-9)

![02|逐编号采购并处理清单差异 图解](https://cdn.lunlunapp.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/cover/2b38079f497944f5a92d971c63ad4005.png)

03 逐格搭出泵底座

按作者底座九格照片顺序拼每台 LEGO 泵的底部框架。先完成第一台,再照同一方向复制第二台,避免镜像后轴孔位置相反。

1. 将大底板平放,按照片中的长支撑板、孔梁及彩色锁定块逐层压合。

2. 每装一层,检查左右支撑平行、孔梁没有错开一格;所有销钉推到底。

3. 把底座放在平桌面上轻压四角;若翘动,先重新压合/校正,不继续装齿轮。

4. **检查**:两套底座都平稳落桌,轴孔畅通且左右边梁平行。

![LEGO 泵底座九格装配照片](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/66fca04c7d494d3b88972aeb4c75a122.jpg)原作者 Wiki 底座连续装配照片;逐格对照底板、横梁和锁定块位置。

**图示与资料**

[原作者对应操作与原图](https://github.com/HenriquesLab/NanoJ-Fluidics/wiki/Pumpy-Assembly)\

[原论文](https://doi.org/10.1038/s41467-019-09231-9)

04 安装减速齿轮和输出轴

沿作者齿轮组照片,把小齿轮输入与大齿轮输出装到底座。LXF 中可见 8T、24T、40T 齿轮组;齿轮与轴件必须按模型孔位,不要只按颜色配对。

1. 先将照片所示的轴、衬套和齿轮分别穿入对应孔梁,齿轮面贴合但不挤压相邻梁。

2. 按图装入两级传动齿轮及输出轴,核查 8T/24T/40T 齿轮齿面正确啮合,轴端由衬套/梁限位。

3. 用手轻转输入轴一周;观察输出轴连续转动、齿轮不跳齿,底座不随之变形。

4. **检查**:手转无卡点且各轴不会从侧梁滑出;卡住时卸下该级重装,不用电机强行磨合。

![LEGO 泵齿轮组十二格装配照片](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/359cf1446e3d4eb38be015be878e968b.jpg)原作者 Wiki 齿轮组连续照片;用于对照齿轮、轴和衬套的实际相对位置。

**图示与资料**

[原作者对应操作与原图](https://github.com/HenriquesLab/NanoJ-Fluidics/wiki/Pumpy-Assembly)\

[原论文](https://doi.org/10.1038/s41467-019-09231-9)

05 同步回缩执行器并装夹板

装配前让两台线性执行器处于同一完全回缩位置,再接入齿轮输出;这样两侧起点一致,夹持横梁不会斜顶。

1. 先用原作者视频 [同步回缩执行器](https://www.youtube.com/watch?v=AcJ7_Rx9vyo)确认其端点状态;手动操作时勿捏住滑动螺杆夹伤手指。

2. 按 [执行器与齿轮组连接](https://www.youtube.com/watch?v=m_nZF5AkG9s) 将两个执行器分别接到左右输出轴,再按 [连接横向支撑件](https://www.youtube.com/watch?v=9PAhd-Y3u1w) 装上联接杆。

3. 按夹板照片压合固定横梁和夹块;确认两侧滑动部件能沿直线往返,不相互顶住。

4. 此时仍不通电;两台泵各手转输入轴,确认活塞端同步移动,回到同一端点。

5. **检查**:横梁不歪斜、执行器没有松脱,手转整程无卡死。

![执行器夹板五格实物装配图](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/e6561923ed324f71ad78a791e64d661b.jpg)原作者 Wiki 夹板装配连续照片;视频链接展示回缩、连接与支撑杆动作。

电机啮合动作见作者视频:[安装齿轮箱](https://www.youtube.com/watch?v=DE7dRcJp6_4)、[接合 LEGO 电机](https://www.youtube.com/watch?v=p4vl5D15n0)。

**图示与资料**

[原作者对应操作与原图](https://github.com/HenriquesLab/NanoJ-Fluidics/wiki/Pumpy-Assembly)\

[原论文](https://doi.org/10.1038/s41467-019-09231-9)

![syringeHolder.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/7a43c4123b9f49afafc7518cf5457aad.jpg)

06 接入 UNO 与三台电机

电源保持断开。把 V2 Motor Shield 插在 UNO 上,三台直流电机各接一个电机端口:M1=A、M2=B、M3=D。Motor Shield 每个 M 端口有两枚电机输出端子;直流电机只接这两端,不接中间 GND。

1. 按作者焊线照片准备电机线束:屏蔽板侧使用剪开的母对母跳线,LEGO 扁平线只取两根中间导体;把未用外侧导体分别绝缘,勿让铜丝短接。

2. 焊接后逐根套热缩管或可靠绝缘,并轻拉确认焊点不松。三台电机线分别插入屏蔽板 M1、M2、M3 的两端子。

3. 将蠕动泵的两条电机线接 M3;若方向与泵头标注的 inlet→outlet 相反,断电后对调 M3 两线。M4 留空。

4. UNO 与屏蔽板放在干燥、非导电平面;接电源前检查端子间无裸铜相碰。原作者单电源接法需启用 shield 的电源跳线;使用原作者建议的 9 V、1 A 直流适配器接电源插孔,不接 9V 方形电池。

5. **检查**:电源仍断开时,逐一从 M1 到 M3 能看到两根导线只落在该端口两端;M4 空置,板底不接触金属。

![LEGO 泵电机线焊接照片](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/351d72cff4fd4e9785d6a333641d3c72.jpg)原作者电机接线/焊接照片,用于核对扁平线剥线与焊点绝缘;

![论文补充图 S2b-d:电机、UNO 与泵电源连接](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/1e10c6d08c674b23bcfe81f114f32bde.png)Almada 等论文补充图 S2b–d,显示电机线、UNO/屏蔽板及泵供电连接;CC BY 4.0,署名见详情。

**图示与资料**

[原作者对应操作与原图](https://github.com/HenriquesLab/NanoJ-Fluidics/wiki/Electronics-Hardware)\

[原论文](https://doi.org/10.1038/s41467-019-09231-9)

![wiring.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/abc05e72da62451c900504e07e3a713c.png)

07 固定注射器并布置清水管路

每台 LEGO 泵安装一支已确认内径的注射器,按作者夹持器照片定位针筒;针筒出口连接进液管。清水台架用有盖培养皿或稳定容器作观察槽,排液进入独立废液杯,系统保持开放、常压。

1. 按注射器支架照片装入针筒和可调挡块;轻推针筒筒身确认其不滑动,活塞杆与执行器推面同轴。

2. 为容器盖上的两路进液和一路排液分别开孔。原作者做法是用加热针头在通风、耐热工作面刺孔;仅在具备相应热作条件时操作,使用夹持工具,等待针头完全冷却后再拔出并清理碎屑。孔略小于管外径,以插入后不松脱为准;来源没有给出固定孔径。

3. 按原作者材料建议接管:小规格针筒进液使用内径约 0.19 mm 管,较大排液可用内径约 0.76 mm 管。切口修齐,避免折弯;把每根管两端贴 A、B、D 标签。

4. 蠕动泵软管按泵头的 inlet/outlet 标记穿过泵头,源液端接 D 管路入口,出口接废液杯;手动转泵检查软管受压后仍能转动、管子不脱槽。

5. **检查**:向 A、B 管各注入清水,接口不滴漏;D 管出口对准废液杯且不浸没/形成密闭压力回路。

![注射器支架、管路及盖板孔位照片](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/7a43c4123b9f49afafc7518cf5457aad.jpg)原作者 Wiki 的注射器与管路装配照片;论文补充图 S2f–g 另显示培养皿盖和针筒安装。

![论文补充图 S2f-g:培养皿和针筒管路布置](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/1e10c6d08c674b23bcfe81f114f32bde.png)Almada 等论文补充图 S2f–g,展示盖板、管路与针筒位置;清水演示沿用该布置,不接样品。

**图示与资料**

[原作者对应操作与原图](https://github.com/HenriquesLab/NanoJ-Fluidics/wiki/Labware-Home)\

[原论文](https://doi.org/10.1038/s41467-019-09231-9)

08 烧录单盾固件并连接 GUI

原仓库 Arduino 固件默认 `nShields=4`;本路线只有一块 shield,必须把该值改成 `1` 再上传,否则 GUI 会按四块屏蔽板显示通道。先在未接电机动作的状态完成烧录和串口连接。

1. 安装 Arduino IDE 与 Adafruit Motor Shield V2 库,打开固定提交中的 `DCPumpController.ino`,将 `nShields` 从 4 改为 1。

2. UNO 通过 USB 接电脑,在 Arduino IDE 的 Board 选择 Arduino Uno,在 Port 选择该 UNO 对应串口,点击 Upload;等待 IDE 显示上传完成。固件串口速率为 57600。

3. 从固定提交下载 [NanoJ-Fluidics.zip](https://github.com/HenriquesLab/NanoJ-Fluidics/raw/efbb3eb4db3060b1a1d08abc1c4ae4975095119d/PackagedBinaries/NanoJ-Fluidics.zip) 并完整解压。独立 GUI 原作者文档要求 Java 8;若本机运行环境不符,先停在此处,不用未知版本强行替代。

4. 启动解压目录中的 `NanoJ-Fluidics.jar`,在连接页泵型选择 LEGO pump,在串口下拉框选择 UNO 所在端口,点击 Connect。关闭 Arduino Serial Monitor,避免与 GUI 同时占用串口。

5. **检查**:成功连接后应出现 4 个子泵;若出现 16 个,检查并重新烧录 `nShields=1` 固件。将 GUI 的 S1,P1–P4 与 M1–M4 对照标签,其中 P1=A、P2=B、P3=D、P4 空置。

![NanoJ-Fluidics 连接标签页虚拟泵示例](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/ae817221f2f541218d0e8bc83c138b1a.jpg)原 GUI 连接页截图显示的是 Virtual pump/Virtual Port 虚拟设备,只用于识别界面,不表示 UNO 已连接。真实连接后应选 LEGO pump 和 UNO 串口。

**图示与资料**

[原作者对应操作与原图](https://github.com/HenriquesLab/NanoJ-Fluidics/wiki/GUI-Install)\

[原论文](https://doi.org/10.1038/s41467-019-09231-9)

09 分别校准针筒泵并保存参数

每台 LEGO 注射泵都用实际针筒、管长与清水独立校准。校准参数使用各泵的实际测量值。

1. 从针筒厂家规格中查实际内径,记录型号、内径、管长、出口高度和水温;先用清水灌满管路,排尽可见气泡。

2. 将出口固定在电子天平上的接液杯内,确认液体不会溅出;在 `Pump Calibration` 选中一个子泵,按 Start 运行已知时间。作者示例采用 10 秒,但应依设备状态选择适合本台架的运行时长。

3. 称取出水质量,按测量温度下水的密度换算体积,再除以运行秒数得到平均流量;每泵重复 5–10 次并记录结果。

4. 在校准表编辑该泵的 `Ref. Diam.`(mm)、`Max Ref. Rate`、`Min Ref. Rate`(µL/s),使用实测值;按顶部 Save 保存校准文件。换针筒型号、管长或泵路后重新校准。

5. **检查**:校准表显示每个实际 LEGO 子泵的独立记录,保存后重新载入仍在;A、B 泵的测试出水方向和容器标记一致。

![NanoJ-Fluidics Pump Calibration 虚拟泵界面](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/7659119d65cd416697be75fce6022eea.jpg)原作者校准页截图;界面示例中含 Virtual pump 的虚拟数据,实际校准值按本机测量填写。

**图示与资料**

[原作者对应操作与原图](https://github.com/HenriquesLab/NanoJ-Fluidics/wiki/Calibrating-pumps)\

[原论文](https://doi.org/10.1038/s41467-019-09231-9)

![calibration.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/7b6dbcc7cf9a48c1aa1f20782291bdb9.png)![supp12.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/ac46f833f1c24637ad38404439a36df5.png)

10 手动验证方向,再运行三段清水顺序

先逐通道点动,再创建 A 进液→D 排液→B 进液的三步清水协议。所有流速/体积均取自步骤 9 的本机校准结果,并受容器容量约束;本教程不预设数值。

1. 进入 `Direct Pump Control`,选择子泵 P1、对应实物针筒品牌/尺寸及 Infuse/Withdraw 方向;在容器下接水后点 Start,观察活塞移动和水流方向,再点 Stop。依次对 P2 和排液泵检查;排液泵选择 syringe type `Peristaltic`,该模式以运行时间而不是体积控制。

2. 确认 M1/M2 推动活塞时水从针筒端流向培养皿端;D 蠕动泵按泵头标识把水从槽内送向废液杯。方向反了,先 Stop 并断电,再检查接管或对调该泵两根电机线。

3. 切换到 `Sequential Protocol`,新增三行:标记 A-water、Drain-water、B-water;分别选择 P1、P3、P2,选择正确针筒/Peristaltic 类型,并按校准结果设流速、体积或排液时间及等待时间。

4. 对每行确认 `Wd`(该步前回抽)、`Ex`(换针筒确认)与 Infuse/Withdraw 与本步需求一致。不要开启未计划的换针筒/回抽选项;若有换筒步骤,先按界面 `Syringe Ready` 确认。

5. 将排液出口放入废液杯,确保接收容器未满且管路开放。点击 `Start!`;观察液体依次沿 A、D、B 标签方向移动。出现溢流、空抽、漏水或通道错误时,点击 `Stop Sequence!`。`Stop pump!` 仅停止泵,不结束协议。

6. 测试无异常后点击 GUI 顶部保存协议;完成检查:三步顺序与容器标记一致、无滴漏/溢出,保存文件可重新载入。

![NanoJ-Fluidics Sequential Protocol 界面](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/51ed2767649a4f278efadbf29ad40ebd.jpg)原作者顺序协议界面截图,含研究示例标签/参数;这里只对照输入控件,不复制其中实验内容或数值。

**图示与资料**

[原作者对应操作与原图](https://github.com/HenriquesLab/NanoJ-Fluidics/wiki/GUI-Run)\

[原论文](https://doi.org/10.1038/s41467-019-09231-9)

![10|先手动验收,再运行顺序换液 图解](https://cdn.lunlunapp.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/cover/86e3b6deb47f4c6a9894ed52670f57de.png)

11 保存台架记录并结束清水验收

停止所有泵并断开电源后,留存本次清水台架的关键复现记录。本次记录清水流向、通道对应和运行结果。

1. 保存固件提交号、`nShields=1` 修改记录、GUI 版本/Java 版本、UNO 串口与泵通道映射。

2. 归档 LXF/XLSX 选型、针筒品牌/规格及内径、管线内径、校准文件、顺序协议和各次称量记录。

3. 拍摄自己的接线、泵头 inlet/outlet、培养皿盖孔位和标签照片;记录异常及修正后的方向。

4. 清空废液容器、擦干台面,管路拆下后按本实验室常规清洁存放。

5. **完成检查**:所有电机停转、电源断开,清水未进入样品/生物实验流程,资料足以按同一硬件映射复核。

**图示与资料**

[原作者对应操作与原图](https://github.com/HenriquesLab/NanoJ-Fluidics/wiki/Pumpy-3D-Printing)\

[原论文](https://doi.org/10.1038/s41467-019-09231-9)

![11|记录验收数据与复现边界 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/7b6dbcc7cf9a48c1aa1f20782291bdb9.png)![supp9.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/ff1b49f3-0b2a-40dc-8181-63207b1ef972/files/image/6b96612babfd4987bd28835aae961006.png)
