微型荧光显微镜的桌面成像实验|UCLA Miniscope

把脑成像研究中的开源显微镜接到电脑,先完成桌面成像、调焦与录制

UCLA开源微型荧光显微镜的桌面验收路线:现售Miniscope V4.5成品、DAQ v3.4、1.5米系缆和USB数据线。观察绿色屏幕像素,验证成像、电子调焦和录像;不涉及动物手术,也不把桌面演示称作脑成像实验。科研进阶项目,硬件费用较高。

alan000

参数信息

显微镜重量
2.6 g

复现文档

确认V4.5链路与预算

本桌面路线由V4.5显微镜、Miniscope DAQ v3.4、1.5m SMA↔U.FL系缆和USB 3.0数据线组成。

1. 核对显微镜、DAQ型号和系缆两端接头;DAQ主机端是USB 3.0 Micro Type-B。

2. 按原厂当前店铺报价:V4.5 €2,085、DAQ自€415、1.5m系缆€195,三件合计自€2,695;USB线、税运及电脑另计。

3. 本步骤桌面目标是获取显示器画面并录制;没有动物底座/植入体或旋转接头时,不做动物实验或commutator设置。

[V4.5商品页](https://open-ephys.org/miniscope-v4) · [DAQ商品页](https://open-ephys.org/miniscope-daqs) · [1.5m系缆](https://open-ephys.org/miniscope-v4/oeps-5501)

![scope-0.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/3127e7dac0c04789956fa2d6f926d74b.jpg)![guide-1.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/7c48ded77c024e65862f3ec87b04f260.jpg)

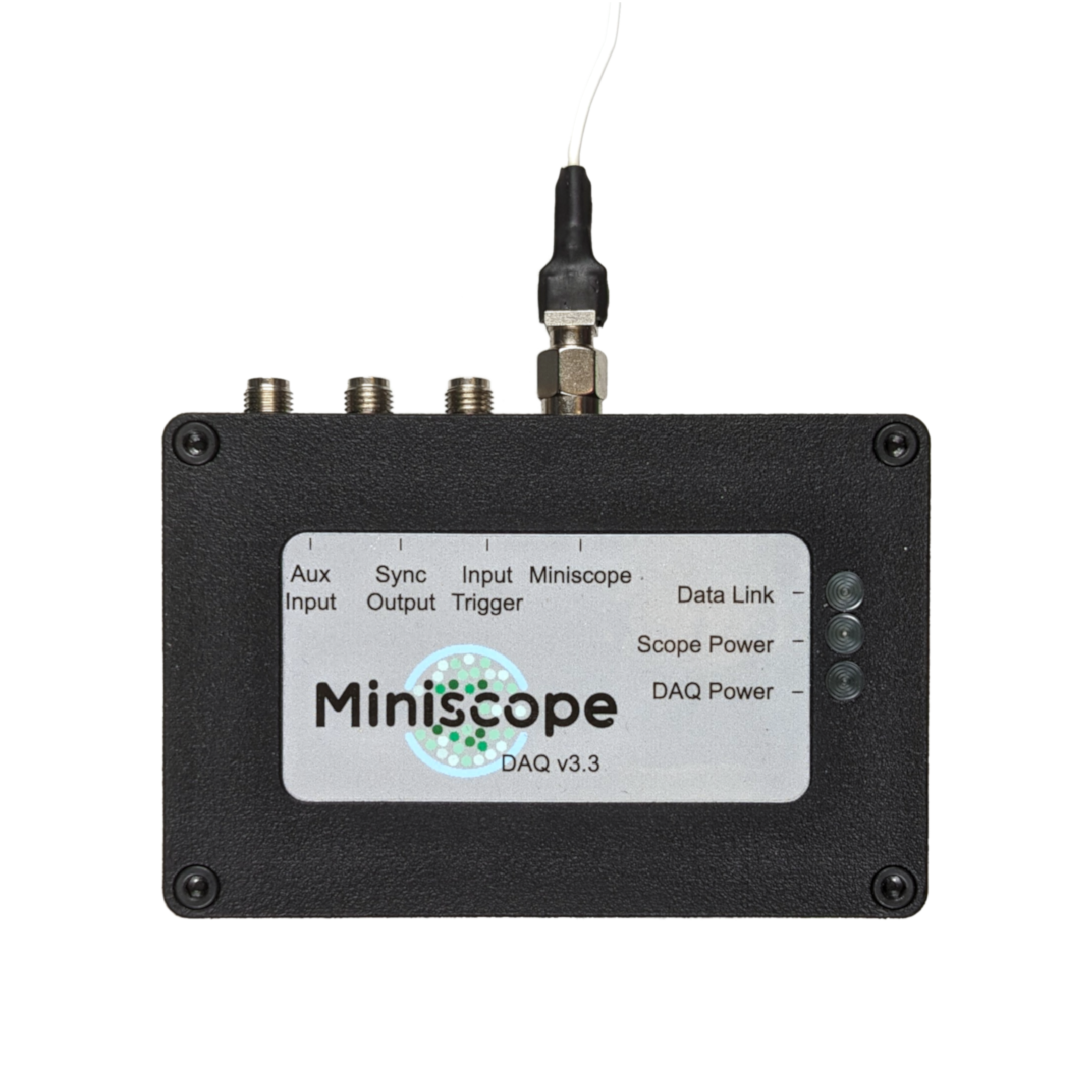

断电连接SMA与U.FL系缆

保持DAQ与电脑断开,再把系缆的SMA端接到DAQ、U.FL端接到显微镜。

1. 将SMA插头接到DAQ标有`Miniscope`的SMA口,手拧至连接器不再转动。

2. 把显微镜PCB从两侧托稳,对齐U.FL插头和插座,垂直轻压至卡合;连接/拆卸时都支撑PCB。

3. 避免线缆拉扯或弯折连接PCB的柔性排线。若插头不能自然就位,重新对齐,不要强压。

4. 检查结果:SMA稳固,U.FL卡合,线缆无扭折或受拉。

[官方硬件连接步骤](https://open-ephys.github.io/miniscope-docs/Getting-Started/index.html)

![tether-0.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/a880154e2a7b4abe9e34047f81b1e581.png)![quick-1.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/afc25da9adce4c6399b0b1f0cf6c2475.webp)

用USB 3.0连接DAQ

DAQ通过USB 3.0连接电脑;该链路同时供电和传输图像数据,优先直连主机而非Hub。

1. 将Micro Type-B USB 3.0端接至DAQ背面的对应接口,电脑端接USB 3.0兼容端口。

2. 线缆长度不超过2米,避免集线器和延长线;电脑仅有Type-C时应使用支持USB 3.0 SuperSpeed的数据线/适配路径,而非仅能充电的线。

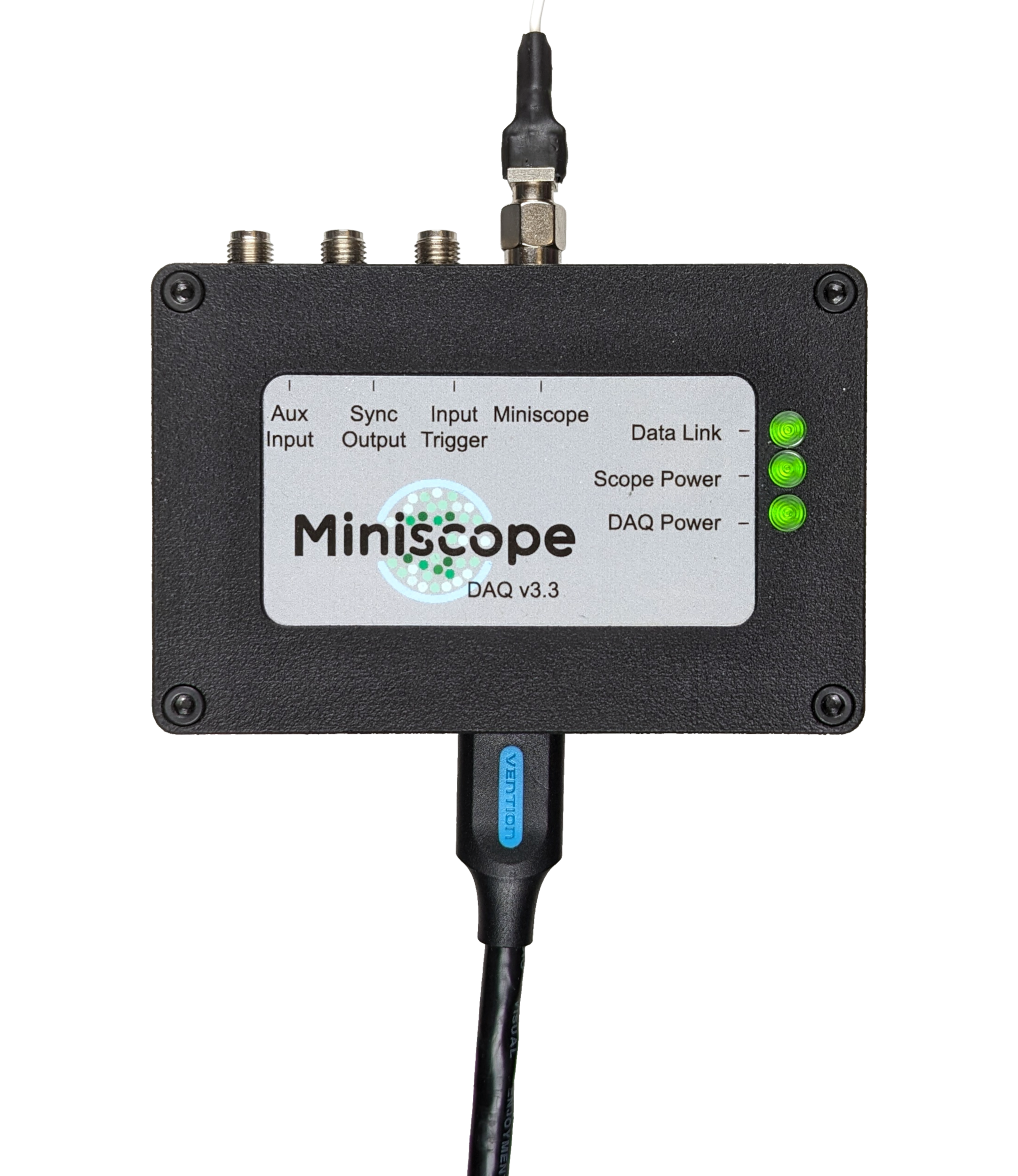

3. 在Windows设备设置/设备管理器检查DAQ被识别且连接为USB 3.0,并观察DAQ三个状态灯。

4. 检查结果:DAQ上电并与显微镜建立数据链路;若数据链路灯未亮,先断开并检查系缆接头。

[USB 3.0连接与Quick Start](https://open-ephys.github.io/miniscope-docs/Getting-Started/index.html) · [DAQ指示灯/硬件说明](https://open-ephys.github.io/miniscope-docs/Hardware-Guide/miniscope-daq/data-acq-hardware.html)

![quick-2.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/218a65013f2141acba7266ab40a305f1.webp)![quick-3.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/2753ed0c17f340e5b7bebcd9d3a9fde4.webp)

安装当前GUI,按需处理固件

当前Open Ephys Miniscope V4 GUI安装包面向64位Windows 10/11;仅在DAQ识别或固件不匹配时进入固件更新流程。

1. 从官方Software Guide下载`MiniscopeV4Gui-Setup-<version>.exe`并运行;安装需联网,依赖会由安装器下载,完成后从桌面或开始菜单启动。

2. 若Windows出现保护提示,点“More info”,核对正在运行的是官方GUI安装程序,再按官方文档继续。

3. 先检查设备是否在设备管理器`Cameras`下显示为`UCLA/Open Ephys Miniscope DAQ v3`。正常识别且GUI能连接时不要更新固件。

4. 若需修复固件,先确认DAQ硬件版本并严格按链接中的固件手册操作;v3.4更新需开外壳并调整PCB跳线,版本/跳线状态无法确认就停下,不跨型号刷写。

5. 检查结果:GUI安装完成并能启动;固件/DAQ版本与官方指南相符。

[官方固件说明](https://open-ephys.github.io/miniscope-docs/Hardware-Guide/miniscope-daq/firmware-update.html)

[当前GUI安装指南](https://open-ephys.github.io/miniscope-docs/Software-Guide/installing-and-using-the-gui.html) · [固件更新步骤](https://open-ephys.github.io/miniscope-docs/Hardware-Guide/miniscope-daq/firmware-update.html)

![guide-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/7da0826836694e27b2ee833938694efb.jpg)

启动采集并确认实时帧

单台DAQ选择Index 0;不使用commutator时让Auto Connect保持未勾选。

1. 启动Open Ephys Miniscope V4 GUI,在顶端状态栏将Index设为`0`。

2. 点击`Start Acquisition`,查看Image标签实时画面及状态栏采集计时。

3. 检查结果:画面持续更新且计时增长;若黑屏,先检查设备识别、USB 3.0链路、U.FL是否卡合和DAQ固件兼容性。

[启动采集](https://open-ephys.github.io/miniscope-docs/Software-Guide/installing-and-using-the-gui.html) · [GUI控件参考](https://open-ephys.github.io/miniscope-docs/Software-Guide/gui-reference.html)

![quick-5.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/9d435f4011084ecebe65916556bd70dd.png)

用显示器画面观察成像与调焦

显示器上的纯绿色区域可作桌面成像目标;显微镜与屏幕保持非接触。

1. 屏幕显示大块纯绿色画面,托稳镜身并置于约1mm工作距离处;V4.5产品资料将工作距离标为约1mm。

2. 在左侧Control Panel的Miniscope区把LED Brightness设为0%,再缓慢调整Focus。

3. 观察Image标签中的像素纹理是否随Focus变化而变清晰;镜头不要接触屏幕。

4. 检查结果:画面可见绿色区域且调焦设置改变会影响清晰度。这是桌面检查,不用于分辨率定量或动物成像验收。

[Focus与LED控制](https://open-ephys.github.io/miniscope-docs/Software-Guide/installing-and-using-the-gui.html) · [V4.5工作距离](https://open-ephys.org/miniscope-v4/oeps-7413)

![scope-0.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/3127e7dac0c04789956fa2d6f926d74b.jpg)![guide-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/7da0826836694e27b2ee833938694efb.jpg)

检查饱和与帧流稳定

用Saturation和Histogram视图检查显示器画面是否过曝,并确认USB链路能持续传帧。

1. 在Miniscope控制区调整Sensor Gain,不要为显示器画面打开激发LED。

2. 切换Saturation标签查看过阈值像素,再看Histogram信号分布;若大面积饱和,降低Sensor Gain。

3. 在Image标签查看帧率与Dropped Frames计数;直连USB 3.0主机口,避免高带宽设备共享Hub。

4. 检查结果:画面纹理可见、无大片饱和,Dropped Frames未持续增加。

[Sensor Gain、Saturation与Histogram](https://open-ephys.github.io/miniscope-docs/Software-Guide/gui-reference.html)

![quick-5.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/9d435f4011084ecebe65916556bd70dd.png)![guide-3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/5d3b586067394094a77232f89bee0ebd.jpg)

设置路径并录制短片

在采集运行时指定数据目录和基名,再录制一段可回放的短视频。

1. 在Control Panel底部Recording区点击`...`选择文件夹并设置基础文件名;采用Manual模式。

2. 点击`Record`或按`Ctrl+R`开始,移动焦点一次以便在视频中观察变化,再点击`Stop Recording`。

3. 在所选目录检查同名的`.avi`图像、`.csv`逐帧元数据、`.log`操作记录和`.yml`配置快照。

4. 打开AVI确认画面可回放;检查结果:视频、日志及参数文件均保存到预期目录。

[录制路径与数据文件](https://open-ephys.github.io/miniscope-docs/Software-Guide/recording.html)

![gui-2.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/9d487ab2e4d34eef8f43f68b6988d886.png)![guide-3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/5d3b586067394094a77232f89bee0ebd.jpg)

停止采集并收好数据

按GUI规定顺序停止录制与采集,再检查文件完整并断开USB。

1. 若仍在录制,先点击`Stop Recording`;随后点击`Stop Acquisition`。

2. 关闭GUI后断开DAQ的USB线;DAQ没有单独电源开关。

3. 保存AVI、CSV、LOG、YML及硬件/软件版本记录;YML可在后续会话恢复GUI设置。

4. 检查结果:GUI显示停止状态,AVI可回放且配置/元数据文件存在。

[录制文件与GUI配置](https://open-ephys.github.io/miniscope-docs/Software-Guide/recording.html) · [正常断电顺序](https://open-ephys.github.io/miniscope-docs/Getting-Started/index.html)

![guide-3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9403d9dc-52de-4251-8a34-0404e9f7e3f1/files/image/5d3b586067394094a77232f89bee0ebd.jpg)
