不碰琴身,右手音高、左手音量
装配OpenTheremin V4.5原厂预装套件,让两根天线把手部移动变成声音。提供12项完整材料清单、原版购买地址与8步配图说明。复用三脚架和可靠接地台式电脑时新增材料规划约¥1300–1800;装配调通1–3小时,演奏需要练习。代码与电子设计开放,手册及图片许可分别注明。
alan000
目标:确认拿到的是适用本教程的 V4.5 Electronics and Antenna Kit Bundle,并清点装配件。
1. 核对订单/包装名称为 V4.5 Electronics and Antenna Kit Bundle;本步骤不适用裸板、DIY 元件包或 V3/UNO 套件。
2. 清点预装主板、回环与直杆天线、两个天线连接座、铝制三脚架块、两枚短螺丝、两枚长螺丝、两片垫圈和四个旋钮轴;缺件先联系供货方,不用其他长度螺丝代替。
3. 准备 Phillips 十字螺丝刀、USB-C 线、相机/手机三脚架、有源音箱及 3.5 mm 单声道音频线。板卡已由厂家焊接和预编程,不需要另购 Arduino 或自行焊接。
**完成检查**:套件版本和附件数量与原厂手册一致,装配件无弯折、裂损,所需外设已备齐。
[V4.5 套件清单](https://gaudishop.ch/index.php/product/opentheremin-v4-electronics-and-antenna-kit-bundle/) · [原厂手册](https://www.gaudi.ch/OpenTheremin/images/stories/OpenTheremin/OTV4/Instructions_OpenThereminV4.pdf) · [开源仓库](https://github.com/GaudiLabs/OpenThereminV4)

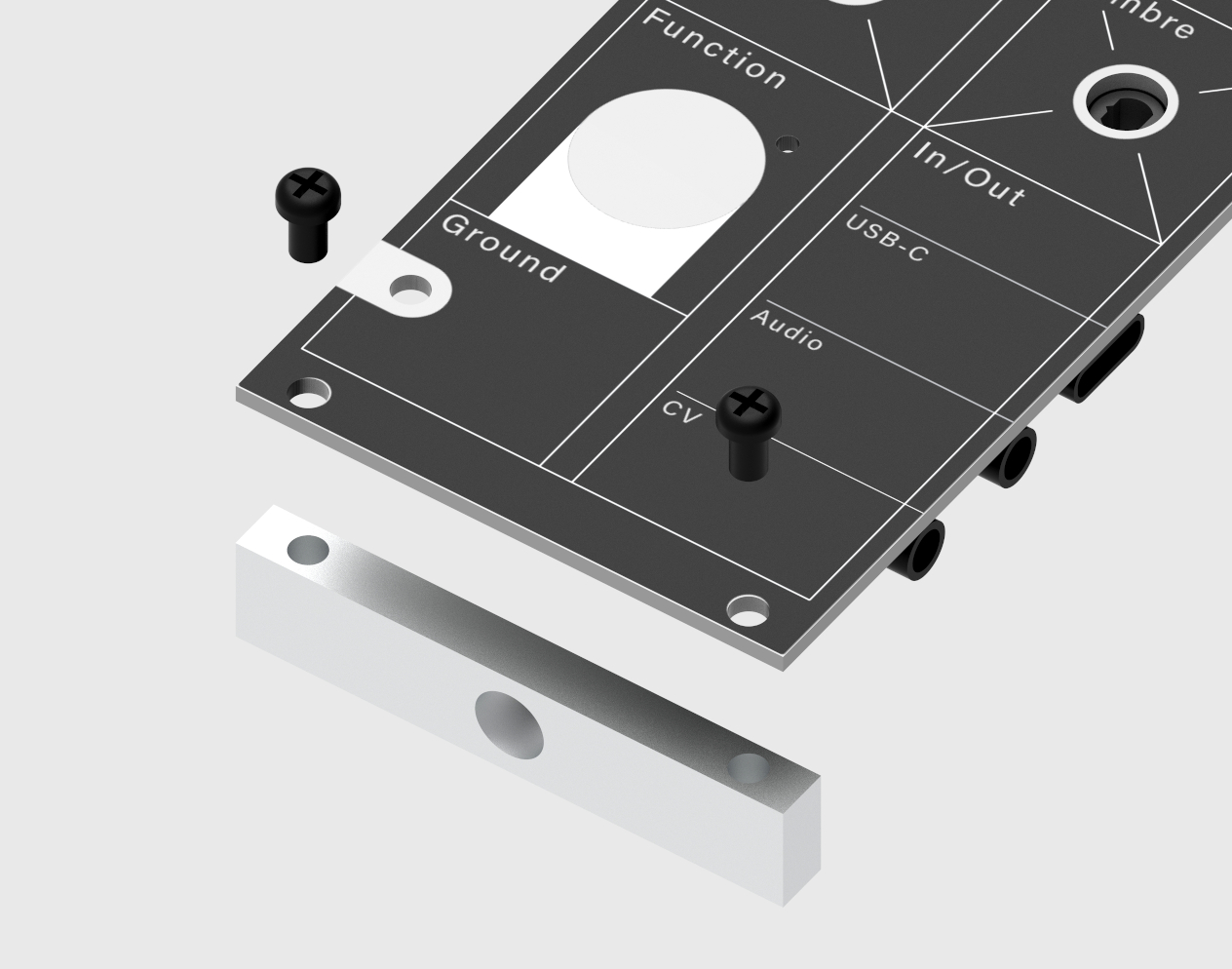

目标:用两枚短螺丝安装三脚架连接块,保持板卡平整。
1. 确认 USB-C 与音频插头均未连接。将铝制三脚架块置于主板背面,使其螺孔对准手册图示的底部两孔。
2. 从主板正面将两枚较短螺丝旋入连接块,交替拧紧至贴合稳固;不要过度用力或将 PCB 拧弯。较长螺丝留给天线座。
3. 确认块体方向与手册图一致,三脚架螺纹没有被螺丝或线缆遮挡。
**完成检查**:连接块贴合且不晃动,主板保持平整,螺丝未顶压元件。
[原厂装配手册,第 1–2 步](https://www.gaudi.ch/OpenTheremin/images/stories/OpenTheremin/OTV4/Instructions_OpenThereminV4.pdf)
目标:将天线连接座装到主板顶部安装位,并按原厂顺序夹入垫圈。
1. 保持断电,根据手册爆炸图将两个天线连接座放在主板底侧对应的顶部安装位。
2. 每个连接座与 PCB 之间放一片垫圈;将一枚较长螺丝穿过对应安装孔并旋入连接座。先用手带正螺纹,再用螺丝刀紧固。
3. 以手册爆炸图核对螺丝、主板、垫圈与连接座的相对顺序;不要漏垫圈或让连接座歪斜。
**完成检查**:两个连接座方向正确且不转动,垫圈均在板与连接座之间,PCB 无弯曲。
[原厂装配手册,第 2 步](https://www.gaudi.ch/OpenTheremin/images/stories/OpenTheremin/OTV4/Instructions_OpenThereminV4.pdf)
目标:装好四个控制旋钮和两根天线,并将乐器固定在稳定支架上。
1. 逐一对齐四个旋钮轴与电位器轴的形状,垂直轻压至卡入;如果方向不合,不要强行扭转。
2. 从演奏者面向面板的方向辨认天线:回环天线插入左侧连接座,直杆天线插入右侧连接座。按连接座结构固定,确保天线根部不松动。
3. 通过铝制连接块的标准 1/4 英寸 UNC 螺纹将主板安装到相机/手机三脚架上,拧紧但不借工具过度加力。
4. 将三脚架放在平稳地面或桌面,天线保持悬空;天线周围及双手活动区域不要有桌架、显示器、墙面或大型金属物贴近。就位后如移动乐器,后续需重新校准。
**完成检查**:四个旋钮轴卡牢、两根天线左右正确且无晃动,三脚架稳固,天线周围留有演奏空间。
[原厂天线和三脚架说明](https://www.gaudi.ch/OpenTheremin/images/stories/OpenTheremin/OTV4/Instructions_OpenThereminV4.pdf)
目标:将乐器的 Audio Out 接入有源音箱,并确认系统有可靠接地后再供电。
1. 先把有源音箱音量调低,使用 3.5 mm 单声道线连接主板侧面标注 Audio 的插孔与音箱输入。不要接到相邻的 CV(Control Voltage)输出;该输出用于控制电压设备,不是音频监听口。
2. OpenTheremin V4 的 Audio Out 是单声道。连接到立体声音箱/混音器时采用兼容单声道输入的线材或转接头;不要将两个功放输出端互相短接。
3. 按手册选一种接地路径:使用接地的音频放大器并通过音频线接地,或使用确认接地的电源/主机。普通 USB 充电器常常与保护地隔离,USB 供电本身不证明已接地。
4. 若不能确认接地方式,暂停通电并查阅原厂说明或请合格人员确认;不要把导线接入市电插座、暖气/水管或未经验证的金属物。
**完成检查**:音频线插在 Audio 而非 CV,音箱音量仍处低位,采用的接地路径可确认;未接裸线或自行改造市电。
[原厂音频、供电和接地说明](https://www.gaudi.ch/OpenTheremin/images/stories/OpenTheremin/OTV4/Instructions_OpenThereminV4.pdf)
目标:在最终摆放位置为 V4.5 上电预热,并启动电子自动校准。
1. 将乐器放在最终演奏位置,确认三脚架稳固、天线周围无人或物体靠近;接好音频后,将 USB-C 线接至 USB 电源或电脑。套件未附 USB-C 线和电源。
2. 上电后等待数分钟预热。将 VOLUME 与 PITCH 旋钮转到中间位置,REGISTER 与 TIMBRE 转到最左端。
3. 触摸 FUNCTION 按钮约 3 秒;确认指示灯变为粉色后,离开乐器和天线周围,不要触碰支架或调整旋钮。
4. 等待约 60 秒,直到指示灯恢复蓝色。校准值会保存在乐器中;搬动乐器或演奏响应变差时,在新位置重新执行校准。
5. 若灯色/时长与手册不符,停止按键尝试并核对随箱手册及固件版本;不要引用旧版 V3/UNO 的多阶段手动校准步骤。
**完成检查**:校准过程中粉灯转为蓝灯,过程约一分钟;乐器仍处最终位置且天线周围未受干扰。
[V4 自动校准说明](https://www.gaudi.ch/OpenTheremin/images/stories/OpenTheremin/OTV4/Instructions_OpenThereminV4.pdf)
目标:听辨直杆天线控制音高、回环天线控制音量,并认识面板控制旋钮。
1. 保持左手在回环天线附近的可发声位置,右手缓慢靠近和远离右侧直杆天线,聆听音高是否连续改变。
2. 将右手维持在一个位置,缓慢移动左手接近和远离左侧回环天线,聆听音量是否改变。
3. 用 PITCH 旋钮微调音高演奏范围,用 VOLUME 旋钮调整音量天线灵敏度;REGISTER 向右提高整体灵敏度(也可能增加环境噪声),TIMBRE 在八种音色设置间选择。
4. 短触 FUNCTION 测试静音/解除静音。若音箱只从一侧发声,先确认单声道输出与线材兼容,不要短接功放输出端。
**完成检查**:右手移动能改变音高,左手移动能改变音量,旋钮调整有对应效果,FUNCTION 可切换静音。
[原厂控制说明](https://www.gaudi.ch/OpenTheremin/images/stories/OpenTheremin/OTV4/Instructions_OpenThereminV4.pdf) · [原厂推荐的 Theremin 调音入门YouTube](https://youtu.be/blOmm6e-Qu4)
目标:保存一段可复核的基础功能演示,并为后续重新校准留下环境记录。
1. 录制一段短视频,依次展示右手改变音高、左手改变音量、FUNCTION 静音/恢复。
2. 记录套件/板卡版本、随箱手册版本、供电来源、接地路径、音箱与线材、天线周围的物体及三脚架位置。
3. 没有声音时先检查 USB-C 是否供电、音箱电源/音量、Audio 与 CV 插孔是否混淆、FUNCTION 是否静音;音高/音量范围异常或漂移时先确认接地、预热、天线紧固和周围环境,再在最终位置重校准。
4. 若校准灯号、接头或控制表现与原厂 V4 手册不一致,记录差异并暂停进一步拆改;本教程不覆盖固件刷写、MIDI 或 CV 外设接线。
**完成检查**:录制素材包含两种手势控制和静音动作,环境与接地信息有记录;问题处理未涉及市电改装或未经说明的接口接线。
[原厂排障与校准说明](https://www.gaudi.ch/OpenTheremin/images/stories/OpenTheremin/OTV4/Instructions_OpenThereminV4.pdf) · [固件及设计文件](https://github.com/GaudiLabs/OpenThereminV4)
