能模拟虚拟弹簧和墙壁的手柄|Hapkit 3.0

用手触摸虚拟弹簧

斯坦福 CHARM Lab 的单自由度力反馈平台,通过3D打印结构、直流电机、磁阻传感器和钢丝传动,让手柄模拟虚拟墙、弹簧与阻尼。按2015年Hapkit 3.0原版BOM与装配图整理,关联IEEE Transactions on Haptics研究论文及外部搭建记录,保留旧版资料和采购缺口说明。

alan000

IEEE Transactions on Haptics 2020

参数信息

运动自由度
1 DOF

复现文档

锁定3.0版本并打印零件

准备 Hapkit 3.0 capstan 钢丝传动版的打印件与采购配置。

1. 使用 2015-11-11 版 STL,打印底座、扇形轮、手柄、张紧垫片和驱动轮/磁铁座,各 1 件,单位 mm。

2. 按图检查孔位和表面;打印技巧链接是 2014 版,摩擦驱动和 Height_Bar 内容不适用于本版。

**检查**:五件打印件齐全、孔位无堵塞,零件版本对应 Hapkit 3.0。

\

[原版高清装配PDF](https://hapkit.stanford.edu/files/HapkitAssemblyInstructions_v11_11_15.pdf)

![p1-3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/77ef86310e534eb7a043f72a6ad5c94f.jpg)

把电机固定到底座

将电机装到底座,并使用原定长度螺丝。

1. 使电机轴穿过底座孔。

2. 用 2 枚 4-40×3/8 英寸短螺丝和 2 个垫圈固定;先让两边螺纹咬合,再均匀拧紧。

3. 不要换用 3/4 或 1/2 英寸长螺丝,以免顶到电机内部。

**检查**:电机贴合底座、两侧固定,轴转动无内部顶碰。

\

[原版高清装配PDF](https://hapkit.stanford.edu/files/HapkitAssemblyInstructions_v11_11_15.pdf)

![p1-4.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/4c75ac2c2323424abef929b626d79a4d.jpg)![p1-6.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/a62157c331d4431ea91a03e264f27e47.jpg)

装驱动轮、胶管和磁铁

在驱动轮上安装胶管和磁铁,再将驱动轮固定到电机轴。

1. 将驱动轮插入切好的氯丁胶管;需要固定时少量用胶。

2. 按照片把 Alnico 圆柱磁铁粘入驱动轮端部,使磁铁轴线与电机转轴垂直。

3. 电机轴涂少量胶后套入驱动轮,等待固化;避免胶流入轴承或电机。

**检查**:磁铁方向与图一致,胶不沾传动面,驱动轮固化后无松动。

\

[原版高清装配PDF](https://hapkit.stanford.edu/files/HapkitAssemblyInstructions_v11_11_15.pdf)

![p1-0.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/7f83288e2f944ea4a657a09757bca8ef.jpg)![p1-1.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/45cdfd6dc3414b359264c32ede2fd9aa.jpg)![p1-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/1ba83d1555844cfea973bec40d14151d.jpg)![p1-7.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/659c8e9b2675471fa804056956fea302.jpg)

组装手柄扇形轮与轴承

把手柄和法兰轴承装入扇形轮,并锁定肩螺钉。

1. 将手柄压入扇形轮。

2. 把法兰轴承压到底并让法兰贴合表面。

3. 插入肩螺钉和轴环,用 3/32 英寸内六角把轴环锁在肩螺钉的光滑肩部,而非螺纹段。

**检查**:握住螺纹段时,扇形轮可绕轴承自由摆动,轴环不打滑。

\

[原版高清装配PDF](https://hapkit.stanford.edu/files/HapkitAssemblyInstructions_v11_11_15.pdf)

![p2-7.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/b8b2047077fc4041bb528ae4fb3dc528.jpg)![p2-5.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/849fffeb597b46cab75a8b492dfa34a3.jpg)![p2-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/89373dbeabee40d4b05bd31ef106d7ee.jpg)![p2-6.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/e4ebbc67470a4a1fbe0ecc83250b80fe.jpg)

把扇形轮装到底座

用肩螺钉将扇形轮装到底座定位孔。

1. 用 1/8 英寸内六角把肩螺钉垂直旋入底座定位孔,让螺钉在塑料孔内成形。

2. 缓慢拧到固定位置,避免斜向攻入。

3. 原说明指出背面小塑料十字会被螺钉顶开;装配前先确认所用 3.0 结构与该图一致。

**检查**:肩螺钉垂直固定,扇形轮可动且不蹭底座。

\

[原版高清装配PDF](https://hapkit.stanford.edu/files/HapkitAssemblyInstructions_v11_11_15.pdf)

![p2-4.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/3d386bd7cb794d32864faef3c07c7cd1.jpg)![p2-0.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/65741974832b45e0a99b7502d42fece8.jpg)

压接钢丝并装张紧端

压接钢丝一端,并把另一端固定到扇形轮张紧槽。

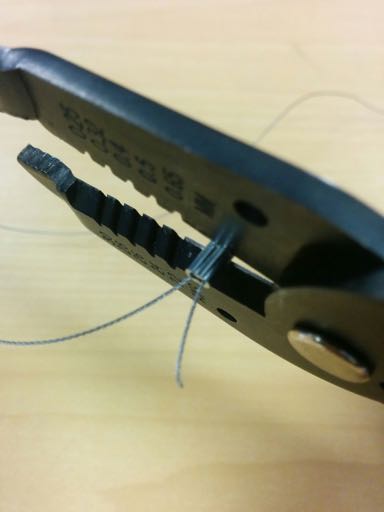

1. 将钢丝一端穿过压接套,折回形成小环并压紧。

2. 另一端按图穿过扇形轮右下孔。

3. 从背面穿入 3/4 英寸 4-40 螺丝和端环,再装张紧垫片与 4-40 螺母。

4. 钢丝端毛刺朝外,避免接触手指。

**检查**:轻拉钢丝端环无滑移,螺丝与张紧垫片位置正确。

\

[原版高清装配PDF](https://hapkit.stanford.edu/files/HapkitAssemblyInstructions_v11_11_15.pdf)

![p3-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/eb3b85e29f2c4591beff3bd946635e70.jpg)![p3-4.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/a70f2d5e0cfb4ea09b9aa4e9065ebd71.jpg)![p3-7.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/68fb866b023548e8bf9c8aae35be2dac.jpg)![p3-9.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/3b91fb9706a04b58847994dd7ac8c8a0.jpg)![p3-3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/e1c4d550cae5472ead88cb3054bd8386.jpg)

将钢丝逆时针绕三圈

按正确方向将钢丝绕过驱动轮三圈并固定末端。

1. 从原图视角将钢丝沿扇形轮引向驱动轮。

2. 逆时针绕驱动轮 3 圈,保持每圈并排、不交叉。

3. 将末端穿过另一端小孔,用 1/2 英寸 4-40 螺丝和螺母固定。

**检查**:绕向为逆时针、圈数为 3,钢丝不交叉且两端固定。

\

[原版高清装配PDF](https://hapkit.stanford.edu/files/HapkitAssemblyInstructions_v11_11_15.pdf)

![p3-1.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/be5d847d89544a2baf9d671773775519.jpg)![p3-5.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/1e46aa793d9940159f5974be7a926e9c.jpg)![p3-11.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/f2e5f6ba69ec465e80476a55a94b68cf.jpg)![p3-0.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/27b0cc5e27d3440eb9e652735da825cb.jpg)

调钢丝张力

移动张紧垫片,调节钢丝张力和绕线位置。

1. 沿底座长槽移动张紧垫片,直到钢丝拉紧。

2. 缓慢转动扇形轮,将三圈绕线调整到并排位置。

3. 从行程两端来回转动并微调张力;不要用过度张紧补偿偏心或孔位错误。

**检查**:全行程平顺、钢丝无交叉或松脱,驱动轮不被过紧钢丝卡住。

\

[原版高清装配PDF](https://hapkit.stanford.edu/files/HapkitAssemblyInstructions_v11_11_15.pdf)

![p3-6.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/70511e352e2543719b95b3c2422e5321.jpg)![p3-8.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/24af33ed28ce45caaf18610ba3a9af30.jpg)![p3-10.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/893135aa9476412f8e80ab224fc8012d.jpg)

安装四个吸盘脚

在底座四角安装吸盘脚。

1. 将 4 个吸盘螺杆穿过底座孔。

2. 用 4 个 8-32 螺母固定。

3. 原文的 11/32 英寸指螺母对边宽度,不是螺纹直径;核对螺母与 8-32 螺杆匹配。

**检查**:四个吸盘脚均固定,螺母规格与螺杆一致。

\

[原版高清装配PDF](https://hapkit.stanford.edu/files/HapkitAssemblyInstructions_v11_11_15.pdf)

![p4-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/927ee870833b4bd1ba6c00c450de099a.jpg)![p4-4.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/908d15b1d3fb461ebe47399a589bc4ff.jpg)

焊接磁阻传感器

把 KMA210 磁阻传感器焊到控制板。

1. 按板上外形标记放置传感器,文字面朝外。

2. 将引脚抬起 90° 插入,再一次性折回平贴板面。

3. 焊接 3 个引脚;避免来回折弯,以免金属疲劳。

**检查**:断电检查方向、三处焊点与引脚间桥连。

\

[原版高清装配PDF](https://hapkit.stanford.edu/files/HapkitAssemblyInstructions_v11_11_15.pdf)

![p4-7.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/4d2f2c883530487e8a2ba537982dc10d.jpg)![p4-1.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/9d9b6ce776474a1f9e3f623fe7d945d1.jpg)

固定控制板并接电机

固定 Hapkit 控制板,并将电机接到端子。

1. 把控制板卡入底座夹具。

2. 将一根鳄鱼夹线剪成两段并剥线,把裸线接到右侧端子。

3. 电机红点侧端子接 M+;拧紧端子后轻拉线材检查夹持。

**检查**:电机极性与红点标记对应,裸线固定且线缆不会卷入传动轮。

\

[原版高清装配PDF](https://hapkit.stanford.edu/files/HapkitAssemblyInstructions_v11_11_15.pdf)

![p4-6.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/63b874f529994ce7b9006d3c61e8d9ea.jpg)![p4-5.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/d08f4eb3544d46e7b2c85278ebf3517f.jpg)![p4-3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/b59bb3b7c9a247fda6f05514e65c6de8.jpg)![p4-0.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/47609e5e741c4733b4d655d757f77a62.jpg)

连接USB并准备电机电源

先通过 USB 检查控制板,再按要求准备 12 V 电源。

1. 扶住控制板,轻轻插入 Micro-USB 并连接电脑。

2. 观察绿色指示灯,检查 USB 连接是否正常。

3. 在确认程序零输出前保持电机外部电源断开;随后才准备中心正极的 12 V 电源。

**检查**:USB 接口无受力损伤,绿灯点亮,电机电源保持断开直到零输出确认。

\

[原版高清装配PDF](https://hapkit.stanford.edu/files/HapkitAssemblyInstructions_v11_11_15.pdf)

![p5-0.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/b6b76325191a477b87dd65d83ee95f30.jpg)![p5-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/da1fd1d160724df5afe87f93f3c741bb.jpg)![p5-1.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/e85aca07-6818-4027-9457-bef9c6b55f4e/files/image/ba4bc40a722e41bab59fd6549968659e.jpg)

运行程序、标定并测试触觉

加载 Arduino 示例,验证位置读数并逐项测试触觉模式。

1. 从官网保存 Arduino 示例,核对 PWM 引脚 5、方向引脚 8 和磁阻传感器 A2。

2. 先打开串口检查手柄位置读数是否随手柄连续变化。

3. 再核对几何半径、位置换算和电机常数;确认程序零输出、手柄可自由运动后接入第 12 步的电机电源,使用低输出逐项测试虚拟墙、弹簧、阻尼或纹理。

4. 该示例头注明 2013 且包含可选 FSR;本 BOM 未含 FSR 时按官网说明忽略对应代码。

5. 出现振荡或异常发热立即断电,保存实际参数与版本记录。

**检查**:位置读数连续,控制参数已记录,各触觉模式低输出响应可辨;异常时停止并断电。

\

[原版高清装配PDF](https://hapkit.stanford.edu/files/HapkitAssemblyInstructions_v11_11_15.pdf)
