让微流体实验看得见

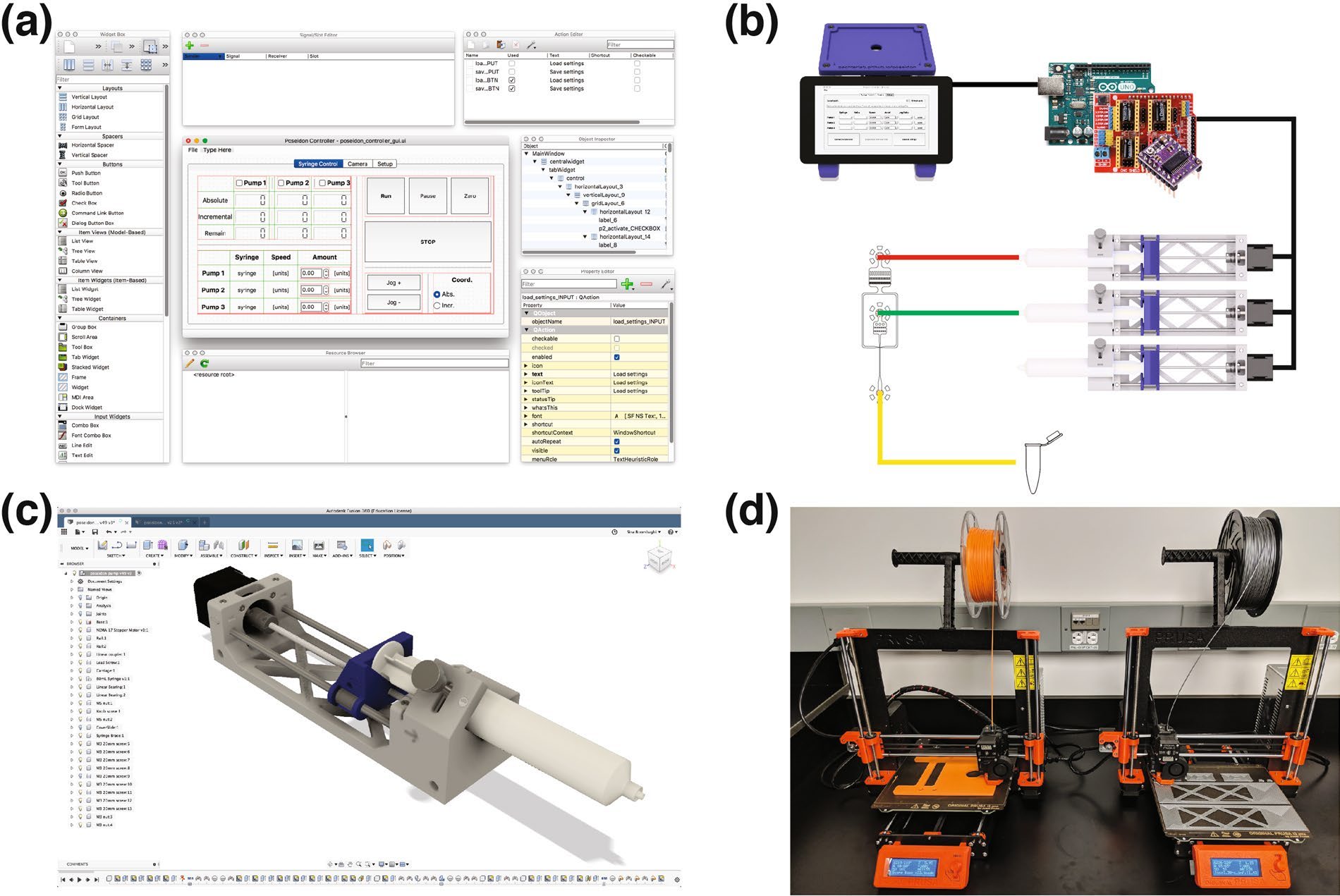

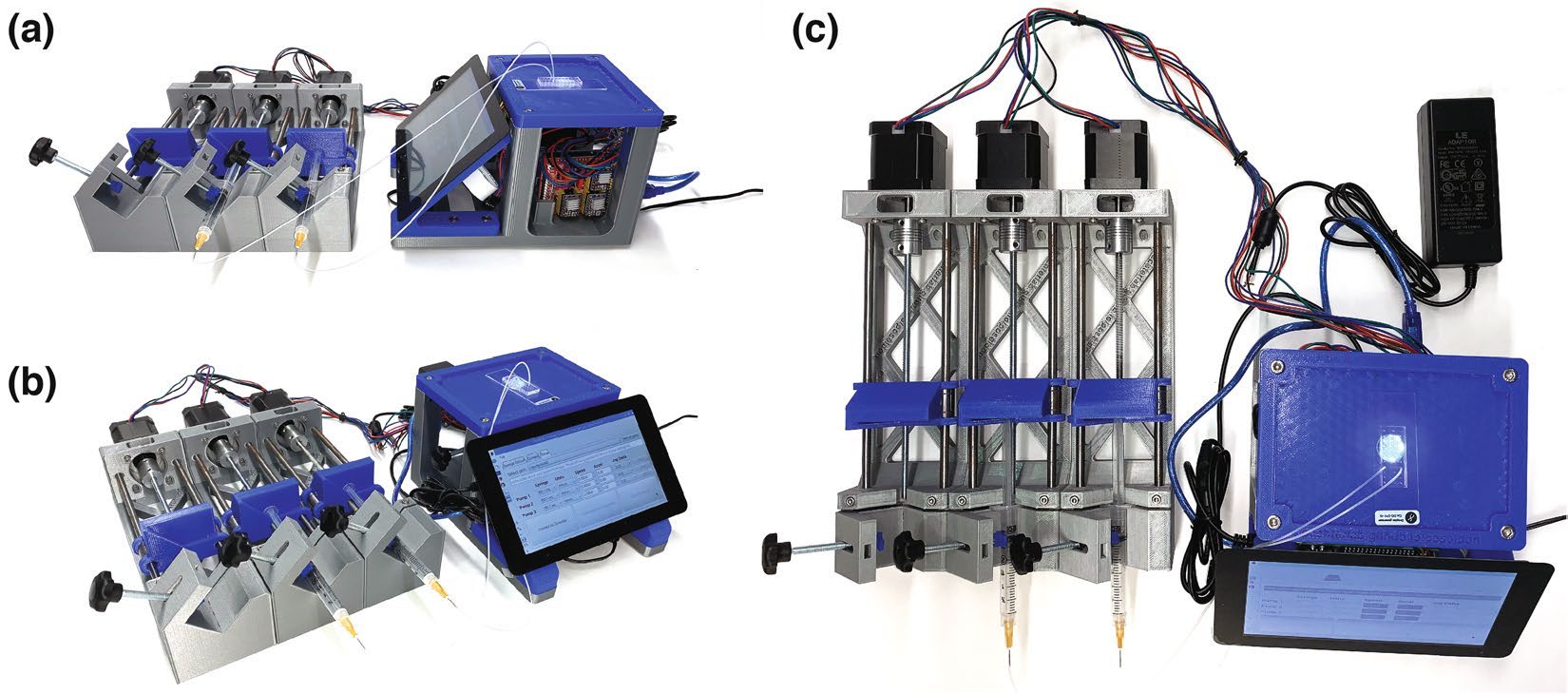

Poseidon将三路注射泵与USB显微镜组合成桌面微流体实验平台。打印并装配泵体和支架后,连接电机、写入固件,通过GUI逐路控制,最后用清水测量输送量并校准。
alan000
Scientific Reports 2019
核对所选版本、材料数量和 BOM 差异,确定采购清单。
1. 从 release 下载 BOM、泵和显微镜 CAD/STL;打开补充资料图 S3、S5。
2. 泵每台各计 Base、Carriage Sled、Cover Slide、Syringe Brace 1 件;三台泵数量乘以 3。Arduino/CNC 控制板和 12 V 泵电源各计 1 套。
3. 逐项核对 S3 与 BOM:图 S3 每泵列 2 个 M5 螺母、8 枚 M3×20 螺丝和 4 个 M3 螺母,采购表数量不同;图 S5 列出的 1 个 M5 旋钮未见于显微镜 BOM。
4. 在选定 CAD 中查看螺纹槽、固定孔和旋钮位置,确认差异后再采购;记录文件版本和实际数量。
**检查**:泵和显微镜各件数量已记录;图纸与 BOM 的差异已按所选 CAD 核对。仍有疑问的零件先不采购或装配。
[补充资料图 S1–S5](https://authors.library.caltech.edu/records/f2956-nyy34/files/41598_2019_48815_MOESM1_ESM.pdf?download=1)|[BOM 与制造文件](https://github.com/pachterlab/poseidon/tree/release)
按同一修订版制造结构件,并检查关键孔位的试配。
1. 用同一套 release STL 打印每台泵的 Base、Carriage Sled、Cover Slide、Syringe Brace,各 1 件。
2. 打印显微镜 Base、Top Stage 各 1 件,Screen Leg Mount 2 件。原项目采用 PLA/FFF。
3. 清除支撑和毛刺,将钢杆、线性轴承、丝杆和螺母分别试放入对应结构孔位。

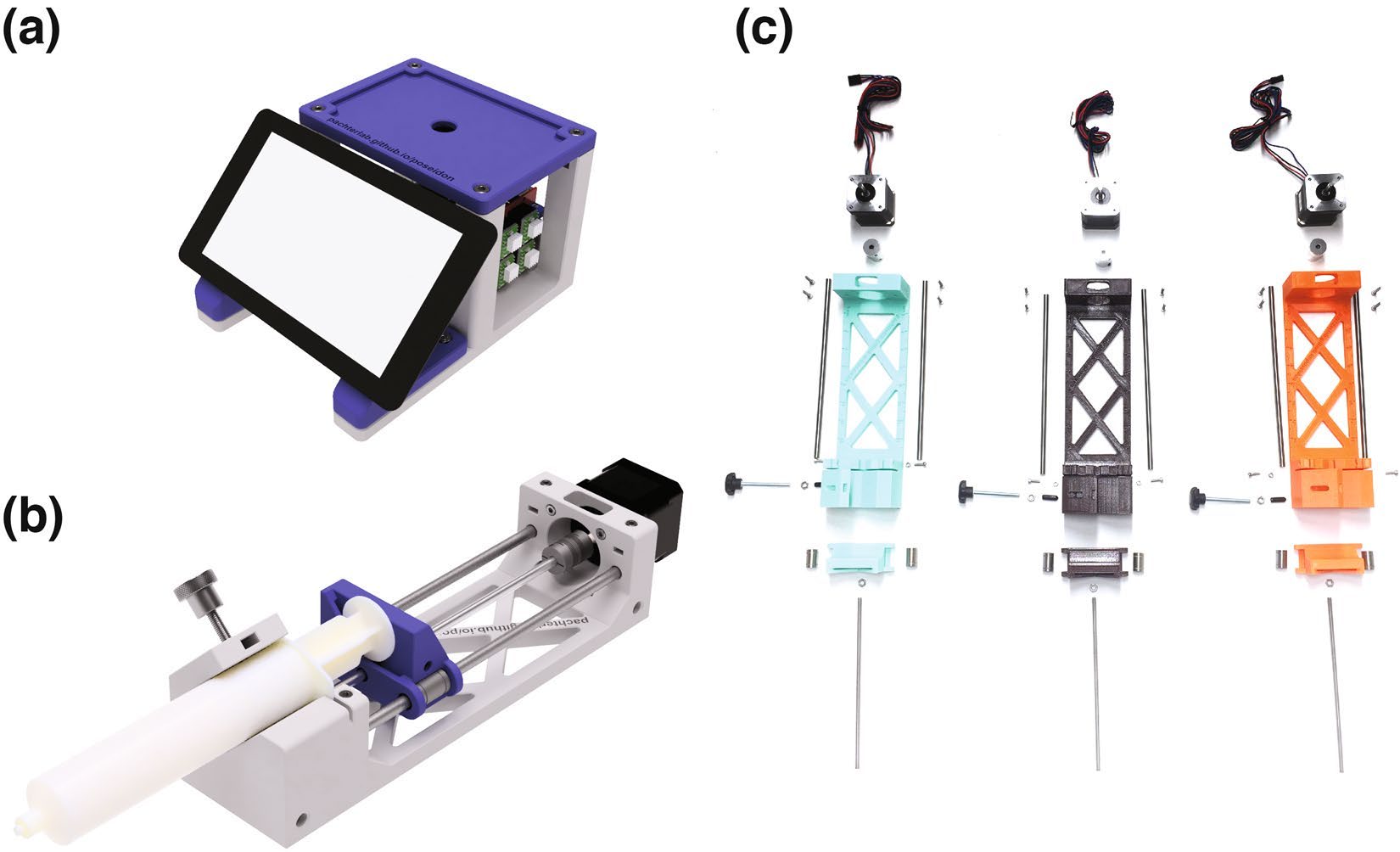

下图为论文补充资料 S2 泵 CAD 和 S4 显微镜 CAD 多视角图,可对照部件外形与主要尺寸。
**检查**:打印件数量齐全;各金属件能与对应结构孔位试配。出现尺寸不合时回查 STL 版本和打印件再继续。
[补充资料图 S2/S4](https://authors.library.caltech.edu/records/f2956-nyy34/files/41598_2019_48815_MOESM1_ESM.pdf?download=1)|[泵装配教程](https://www.youtube.com/watch?v=7YSiO6usR1M)
把导杆、滑台和丝杆装到底座上,使滑台沿导杆平移。
1. 取底座(S3 零件 1)、两根 6 mm × 200 mm 钢杆(零件 3)和 M5×0.8、长 170 mm 丝杆(零件 5),按底座的平行孔位放入。
2. 把两个 6 mm 线性轴承(零件 8)装入滑台(零件 6)的轴承孔,再将滑台套到两根钢杆上。
3. 把两只 M5 螺母(零件 9)装入滑台对应螺纹槽,使中央丝杆与螺母啮合。图 S3 列每泵 2 个,BOM 列 1 个;对照所选 CAD 确认数量。
4. 用手转动丝杆,观察滑台移动。
**检查**:滑台沿两根导杆平移、不歪斜或卡住,丝杆与螺母啮合顺畅。遇到阻力时停下,检查零件规格、修订和轴承方向,不要强拧。
[补充资料图 S3](https://authors.library.caltech.edu/records/f2956-nyy34/files/41598_2019_48815_MOESM1_ESM.pdf?download=1)|[泵装配教程](https://www.youtube.com/watch?v=7YSiO6usR1M)
固定步进电机,并用联轴器连接电机轴和丝杆。
1. 将 NEMA 17 电机(S3 零件 2)固定在底座后端的电机安装面。
2. 把 5 mm–5 mm 联轴器(零件 4)两端分别套到电机轴和中央 M5 丝杆上,对齐后拧紧两侧紧定螺钉。
3. 按所选 CAD 的固定孔安装 M3 紧固件。S3 零件 13/14 列每泵 8 枚 M3×20 螺丝和 4 个 M3 螺母;BOM 列 4 枚 M3×20、2 枚 M3×10 和 2 个螺母,逐孔核实后再使用。
4. 断开电源,用手转动电机轴,检查滑台全程移动。
**检查**:丝杆带动滑台走完整段导杆,联轴器、丝杆和泵体没有碰擦。若有卡点,调整导杆平行度、联轴器同轴度和螺母位置,再检查全行程。
[补充资料图 S3](https://authors.library.caltech.edu/records/f2956-nyy34/files/41598_2019_48815_MOESM1_ESM.pdf?download=1)|[泵装配教程(电机、丝杆与联轴器)](https://www.youtube.com/watch?v=7YSiO6usR1M)
安装滑盖和注射器支架,检查注射器与滑台的对位和行程。
1. 将 Cover Slide(S3 零件 11)和 Syringe Brace(零件 12)装到泵体上。
2. 将注射器筒身放入支架卡槽,用 M5 旋钮(零件 10)固定筒身。
3. 移动滑台,使其与注射器推杆端对正;三台泵逐台装好。
4. 保持电机电源断开,用手移动滑台检查注射器筒身、推杆、滑盖和支架是否干涉。
**检查**:筒身不会滑动,推杆不超出自身行程,滑台全程无挤压或碰撞。注射器规格须与实验及软件参数相符;M3 紧固件数量按所选 CAD 固定孔核实。
[补充资料图 S3](https://authors.library.caltech.edu/records/f2956-nyy34/files/41598_2019_48815_MOESM1_ESM.pdf?download=1)|[泵装配教程](https://www.youtube.com/watch?v=7YSiO6usR1M)
将触屏、显微镜、样品台和控制板固定到底座。
1. 把显微镜底座(S5 零件 3)放平,用两只 Screen Leg Mount(零件 2)支撑屏幕组件(零件 1)。
2. 按 CAD 安装位固定 Arduino UNO(零件 4)和 CNC shield(零件 5)。
3. 将 USB 显微镜(零件 10)放入底座中心孔,安装 Top Stage(零件 6)作为上样品台。
4. 按 S5 零件表准备 M3×10 螺丝 4 枚、M5 螺母 8 个、M5×14 螺丝 8 枚和 M5 旋钮 1 个。旋钮未列在显微镜 BOM 中;安装前核对螺纹和长度。
**检查**:两支脚支撑屏幕,显微镜镜头朝向中心孔,上样品台孔与镜头对齐;轻推各部件确认固定。
[补充资料图 S5](https://authors.library.caltech.edu/records/f2956-nyy34/files/41598_2019_48815_MOESM1_ESM.pdf?download=1)|[显微镜装配教程](https://www.youtube.com/watch?v=Szg-vjukonA)
断电安装驱动器、微步跳帽和电机线,再检查供电。
1. 断开泵电源,将 CNC shield 装到 Arduino UNO 上。
2. 按板上方向,将 DRV8825 驱动器分别插入 X、Y、Z 槽。
3. 按每个驱动槽 M0、M1、M2 标记设置跳帽,使三脚为高电平;DRV8825 模式表列明此组合为 1/32 微步。三路泵分别设置后,三个通道均应为相同模式。
4. 把三台泵电机分别接到 X、Y、Z 槽。软件固件和 GUI 选择 32;200 整步/转电机对应 6400 微步/转。
5. 重新上电前检查驱动器方向、跳帽位置、电机端子和 12 V 极性。限流值按电机和驱动器规格设置。
**检查**:每个驱动槽的模式、方向和接线均与板上标识相符。通电后不要插拔电机或驱动器;若 shield 标记或驱动器朝向无法确认,先不要上电。Pi 使用独立适配电源。
[release README:固件与微步设定](https://github.com/pachterlab/poseidon/blob/release/README.MD)|[DRV8825 微步模式表](https://www.pololu.com/product/2133)|[Arduino CNC shield 组装教程](https://www.youtube.com/watch?v=Xl02fsRCJ7U)
先将 Arduino 固件写入控制板,再打开控制 GUI。
1. 在 Arduino IDE 安装 AccelStepper 库,打开 release 中的 `SOFTWARE/arduino_serialCOM_v0.1/arduino_serialCOM_v0.1.ino`,选择所接 Arduino UNO 和串口,上传固件。
2. 选择 GUI 启动方式:从 GitHub Releases 下载对应系统的可执行文件;或按 README 配置 Python 3、PyQt5、pyserial、opencv-python。
3. 使用源码时,让 `poseidon_main.py` 与 `poseidon_controller_gui.py` 位于同一 `SOFTWARE` 目录,在该目录按 README 的历史命令运行 `python3.5 poseidon_main.py`。
4. 打开 Setup 页并刷新串口列表。
**检查**:Arduino IDE 报告固件上传成功;GUI 窗口打开且串口列表能刷新。依赖安装或程序启动失败时,记录系统和依赖版本,先排除软件问题。
[release 软件源文件](https://github.com/pachterlab/poseidon/tree/release/SOFTWARE)|[官方可执行文件 Releases](https://github.com/pachterlab/poseidon/releases)|[Raspberry Pi 软件/屏幕教程](https://www.youtube.com/watch?v=g3pXNY8snOg)
连接控制板,以小行程逐台确认电机方向,再检查摄像头画面。
1. 在 Setup 页从 Select port 选择 Arduino 串口;找不到时点 Refresh ports 后重选。
2. 将 Set Microstepping 设为 32。Pump 1–3 分别设置 Syringe、Units、Speed、Accel、Jog Delta。代码内置 BD Plastic 1、3、5、10、20、30、60 mL 注射器参数;其他型号需测量内径并调整软件参数。Units 选项为 mm/s、mL/s、mL/hr、µL/hr;Jog Delta 选项为 0.01、0.1、1.0、10.0,选择不会使滑台超出可用行程的档位。
3. 点 Connect to Controller;状态栏显示 Successfully connected to board 后,点 Send all settings。
4. 切换到 Syringe Control,只勾选 Pump 1;确认注射器已夹好且滑台有剩余行程后,分别点 Jog +、Jog −,观察移动方向。Pump 2 和 Pump 3 逐路重复。
5. 方向错误时断电,再将对应电机插头旋转 180° 后接回。切换到 Camera 页并点 Connect,查看 USB 显微镜画面。
**检查**:每路电机均按 Jog +/− 移动且方向相反;Camera 页显示摄像头画面。若端口、状态栏或控件与该版本不符,先停在当前步骤排查。
[原项目软件说明](https://pachterlab.github.io/poseidon/software)|[GUI 控件与行为源代码](https://github.com/pachterlab/poseidon/blob/release/SOFTWARE/poseidon_main.py)|[原项目运行演示](https://youtu.be/VmoB_fPc4L4)
用清水逐路测量泵的实际输出,并记录校准结果。
1. 连接清水及额定压力已知的管路和接头,检查连接处无松脱。
2. 记录 GUI 中的注射器型号、流速、运行时间和目标体积;对 Pump 1 单独运行并收集输出液体。
3. 用量筒读出体积或用天平称量,记录设置值、实测量和差异;对 Pump 2、Pump 3 分别重复。
4. 记录每路误差、注射器型号及软硬件版本,并与实验所需精度比较。
**检查**:每路都有设置值和实测输出记录。发现泄漏、异常发热、卡滞或读数不稳时停止运行并排查;仅在测量误差满足实验要求后用于实验。论文图 4 的性能对比应同时参照 2023 年更正。
[2023 年论文更正](https://authors.library.caltech.edu/records/hs9mc-jb762)|[原项目仓库](https://github.com/pachterlab/poseidon/tree/release)
