测量样品的拉曼光谱|OpenRAMAN

看见分子的振动

公开CAD、原BOM与逐步光学装配的532nm拉曼光谱仪。高校Sensors论文及Arcadia Science有独立搭建证据;本页整理低功率基本版、11章图解、原供应商入口与明确的版本和采购缺口。

alan000

Sensors 2025

参数信息

基本版激发波长
532 nm

复现文档

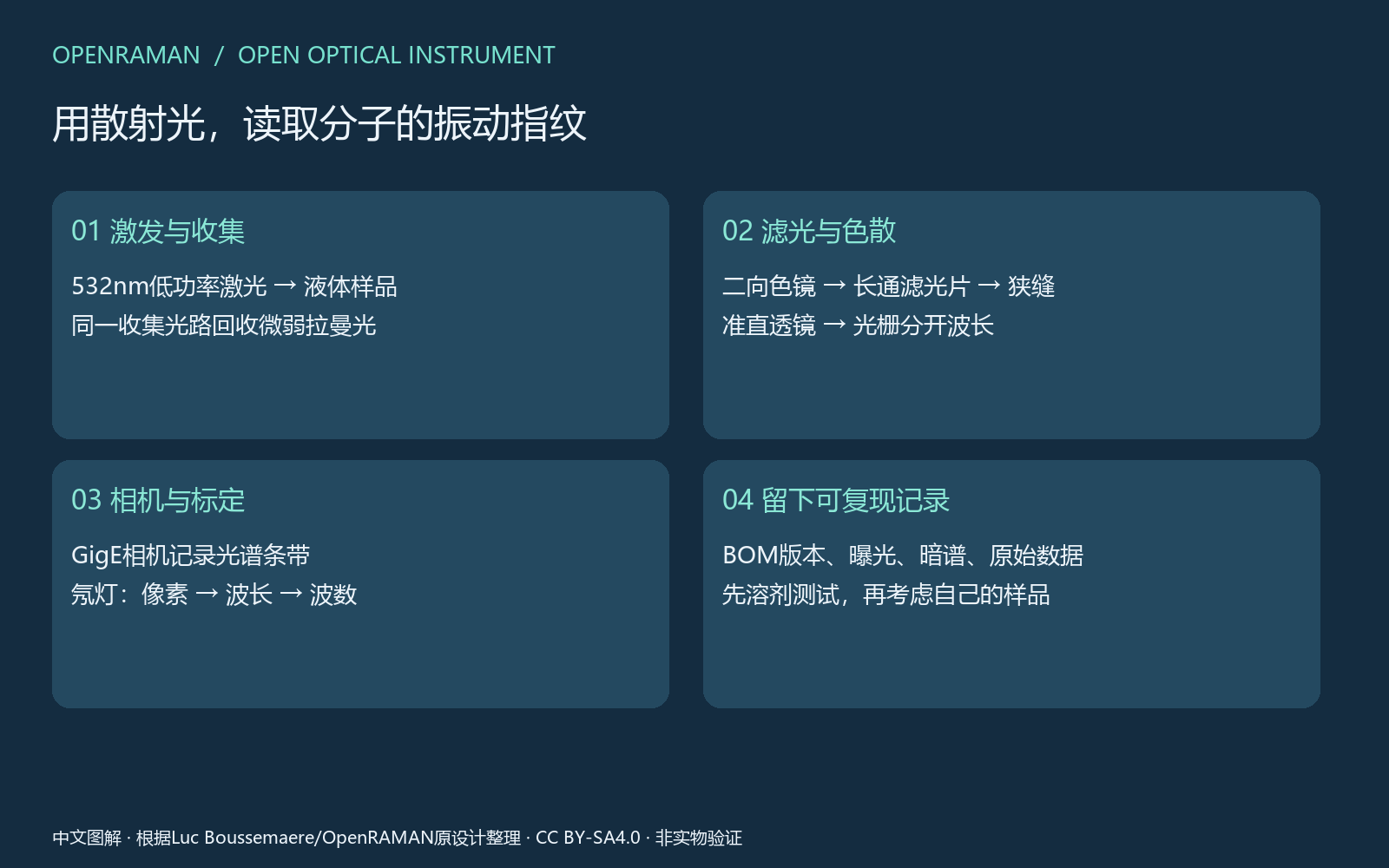

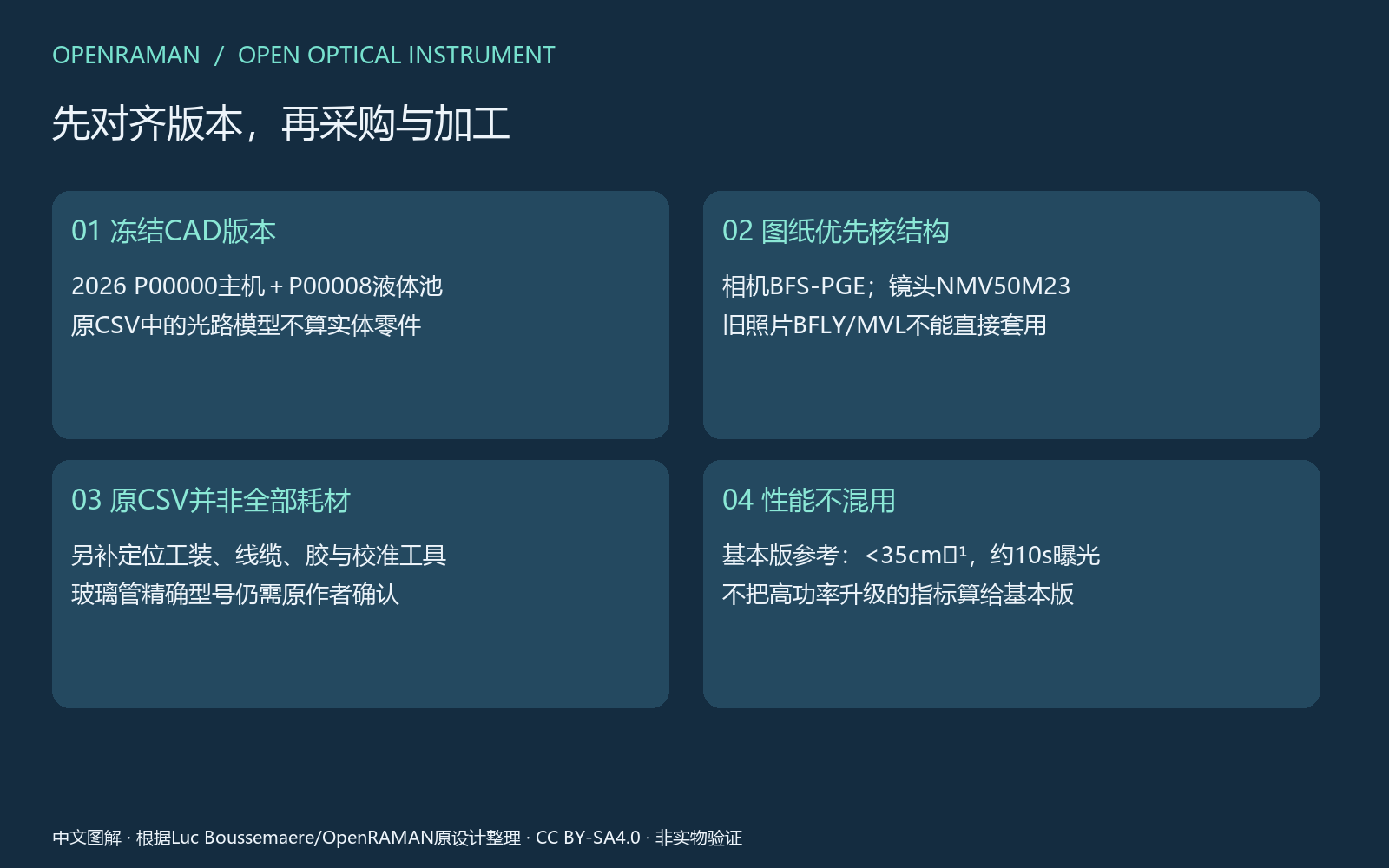

确认版本与采购缺口

确定制造和采购清单采用同一套基本版配置。

1. 选基本光谱仪 P00000 与标准液体池 P00008,使用 532 nm、4.5 mW CPS532 激光。

2. 不加高功率激光、TEC 或 Arcadia 自动化组件;P00006、P00007、P00013 光路件仅作设计参考,不作为实体加工件。

3. 从锁定 CAD 仓库取图纸和原 BOM。Fiers 样品管缺准确料号,电源、PoE 与螺套也需按采购件补核;补齐料号、电源和连接规格后再开始装配。

**检查**:基本版/液体池版本明确,CAD 与 BOM 已下载,缺料号清单已记录。

\

[原装配步骤](https://docs.open-raman.org/spectrometer/assembly/) · [锁定CAD:778dfdad4c44](https://git.thepulsar.be/openraman/cad.git)

![OpenRAMAN图解 workflow.png](https://cdn.lunlunapp.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/cover/43337d8aee214312bc9f9e91eb83f5cf.png)![OpenRAMAN图解 versions.png](https://cdn.lunlunapp.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/cover/dfe30d26dd394bf4aec8614828c64c83.png)

加工结构件并按尺寸验收

加工主机、液体池结构件和定位块,并按尺寸图验收。

1. 按锁定 CAD 统计主机 5 个结构件、液体池 3 个结构件及 P00012 定位块。

2. 将 STEP 与 PDF 提交原推荐 Xometry 或 Materialise,按原推荐的 CNC、PA12 或 ABS 工艺询价;尺寸以文件为准,不从截图估量。

3. 检查加工件的平面、孔位和配合;依图处理螺纹。

4. 新版相机支架使用 DIN7 定位销,不按旧版顶丝照片钻孔。

**检查**:结构件数量齐全,孔位和配合按 CAD 核对,支架有 DIN7 定位结构。

\

[原装配步骤](https://docs.open-raman.org/spectrometer/assembly/) · [锁定CAD:778dfdad4c44](https://git.thepulsar.be/openraman/cad.git)

![drawing-1.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/34a338b3e37d4a799f8f57bba4499621.png)![download_tolerances.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/7e485bf0053b47bbbd44d08882b9235a.png)

连接相机并采暗图

先验证相机、SDK 和暗图,再开始装配光路。

1. 确认相机型号 BFS-PGE-31S4M-C、GigE 连接与供电方式;它不是 BFLY 或 Arcadia USB 相机。

2. 安装与相机及 SpectrumAnalyzer 位数一致的 Spinnaker 2.0.0.147。

3. 打开 SpinView,确认识别相机并能采到图像;关闭激光,先采一张暗图。

4. 记录 SDK、驱动、固件与 ROI。官方 latest 下载链接失效时,从原作者取得对应发行版,不使用来源不明安装包。

**检查**:SpinView 显示相机和暗图,软件版本信息已记录。

\

[原装配步骤](https://docs.open-raman.org/spectrometer/assembly/) · [锁定CAD:778dfdad4c44](https://git.thepulsar.be/openraman/cad.git)

![software_flir1.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/0a86603892e347ee94b1f5fd883c958a.png)![software_flir2.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/f2b5b633a9bd4788b70d220d408dc659.png)

装配狭缝和两组透镜

组装狭缝和两组消色差透镜,利用相机图像对焦。

1. 按当前图装 CP35M、4 根 ER3、CRM1M、S50K、SM1RR、AC254-050-A、CP14 与 AC127-019-A。

2. 按原步骤让透镜较凸面朝外。

3. 临时使用 ER2、CP36、SM1A36/SM1L05 辅助定位;相机镜头先置远焦,设置 10 fps、gain 0 并调整曝光。

4. 移动狭缝直到图像边缘清晰,再锁紧;对另一侧 19 mm 透镜重复对焦。

**检查**:图像边缘清晰、狭缝位置锁定,另一侧透镜也已对焦。

\

[原装配步骤](https://docs.open-raman.org/spectrometer/assembly/) · [锁定CAD:778dfdad4c44](https://git.thepulsar.be/openraman/cad.git)

![drawing-6.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/1e15d611fb8b44659753af584dd6a58e.png)![spectrometer_step2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/46e23b6244b54683adbf729cafffdf01.jpg)![spectrometer_step3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/c6d5523a18fa4c668344de9d84b2981b.jpg)

固定光学组件与相机

固定笼式光学组件和相机,保证光学轴线与基板对齐。

1. 按当前图第 7 页装两只 CP02B,使用 3 颗 M4×6 与 1 颗 M4×12;先用临时直杆校同轴,再紧固。

2. 相机支架按第 3 页使用两枚 DIN7 3×8 定位销、2 颗 M4×12 和 1 颗 M4×10,安装 NMV50M23 与 BFS 相机。

3. 检查传感器方向和基板水平;用临时 CP02/M 协助定位,确认后移除。

4. 按新版相机支架结构装配,不沿用旧照片中的三顶丝方案。

**检查**:支架定位销就位,相机方向正确,基板与组件无明显倾斜。

\

[原装配步骤](https://docs.open-raman.org/spectrometer/assembly/) · [锁定CAD:778dfdad4c44](https://git.thepulsar.be/openraman/cad.git)

![drawing-7.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/f27a2be326444da2927638bd7f9e6f0d.png)![drawing-3.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/9484c34f9c1f4a07999dafef85db1451.png)

安装激光、光栅、反射镜与滤片

安装激光、光栅、反射镜和滤片,并保留光学面洁净。

1. 按当前图第 2、4、5 页安装 CPS532 支架、3 个 KM100、GR25-1205、PF10-03-G01、DMLP550、FELH0550 与 WG41050-A。

2. P00004 替代旧 KGM40;按原推荐 2216 环氧与 120 μm 线控制胶层厚度,并先确认表面处理和固化要求。

3. 不要触摸光栅面;二向色镜反光面朝入射光,边缘滤片箭头按图朝透镜组。

4. 旧文中的 WG11050-A 与当前 CAD 料号不同,向作者确认光学等效性后再替换。

**检查**:光学件方向与图一致,光学面无指纹或胶污;不确定的滤片替代未擅自实施。

\

[原装配步骤](https://docs.open-raman.org/spectrometer/assembly/) · [锁定CAD:778dfdad4c44](https://git.thepulsar.be/openraman/cad.git)

![drawing-2.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/4434cb4ea6e3498493ffe5f8b3bbcbcb.png)![drawing-4.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/b21e2d09eb424fd881d2ce01024b7a74.png)![drawing-5.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/8ec681339b1341b58a256a7f2be20d43.png)

装配标准液体池

按标准液体池步骤完成四件结构与光学元件的装配。

1. 将 AC127-019-A 与 LK1085L1-A 平整粘入 P00011。

2. 用 CP33/M 与 P00012 控制两根 ER1 的插入深度,固定后等待胶固化。

3. 用 DIN7 轴安装 P00010 盖;需要时使用 Loctite 638。

4. 用 DIN914 M4×10 固定镜筒,使两个开口保持竖直。

5. 先确认所用玻璃管外径和长度与液体池匹配,再试装并检查盖能闭合;约 1.5 mL 仅为参考容量。

**检查**:元件固定、开口方向正确、匹配的玻璃管能装入且盖可闭合。

\

[原装配步骤](https://docs.open-raman.org/spectrometer/assembly/) · [锁定CAD:778dfdad4c44](https://git.thepulsar.be/openraman/cad.git)

![cuvette_drawing.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/410e63a19bed4f2abc0a9c437ce35c94.png)![cuvettes_standard1.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/c4d549c38f4345e18d7c11b452026e5a.png)![cuvettes_standard2.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/0e1e24a9257949788b4b6878507f4b0b.png)![cuvettes_standard4.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/7b45c985f1f64cc88fb81cf14b164680.png)

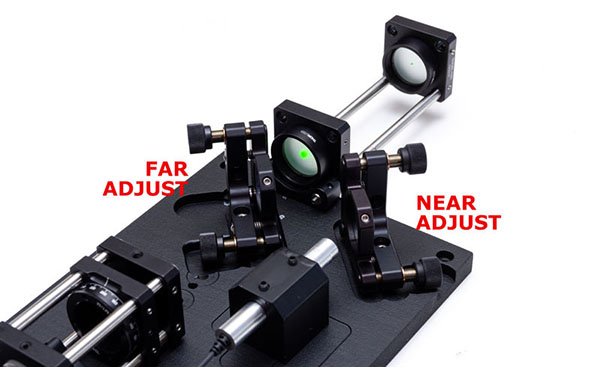

在受控区域对准光束

在受控光路区域用近、远靶调整光束方向。

1. 进入光路前佩戴适用的激光防护,移除反光首饰,设置光束终止并避免光束处于眼高。

2. 按原图用两根 ER6、两只 CP02/M 与 DG10 靶形成近靶和远靶。

3. 交替微调转向镜与二向色镜,使光束依次通过两靶中心;远端调整后回看近靶并迭代。

4. 对准后移除临时靶。该步骤仅适用于本页低功率配置,高功率改装需单独设计与安全评估。

**检查**:光束通过近、远靶中心且移除临时靶后无意外反射路径。

\

[原装配步骤](https://docs.open-raman.org/spectrometer/assembly/) · [锁定CAD:778dfdad4c44](https://git.thepulsar.be/openraman/cad.git)

![spectrometer_step8.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/059205c032aa4adfaef4a2c059193efd.jpg)![spectrometer_steering_figure7.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/05563158aabb4e7a847984c5a112ad20.png)

用荧光线调整滤片与范围

用荧光灯和光纤调整狭缝、滤片方向与光谱范围。

1. 按图用 M53L02 的 600 μm 光纤、SM1SMA、CP02/M、两根 ER2、AC127-019-A 与 CP14 组成临时准直输入。

2. 调整狭缝方向,使色散方向水平、狭缝竖直;降低曝光避免信号饱和。

3. 用荧光线 542.4 nm 与 546.5 nm 检查 FELH0550:保留 546.5 nm、抑制 542.4 nm。

4. 移动滤片,使保留谱线靠近传感器边缘但不被裁切。

**检查**:542.4 nm 被抑制、546.5 nm 可见且未裁切;约 500–3500 cm⁻¹ 仅作目标范围,需标定确认。

\

[原装配步骤](https://docs.open-raman.org/spectrometer/assembly/) · [锁定CAD:778dfdad4c44](https://git.thepulsar.be/openraman/cad.git)

![spectrometer_step9a.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/b66b2698d66f41319618b931c7a79826.jpg)![spectrometer_step9b.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/4220dd754d6845ec98b3882b378cc3bd.png)![spectrometer_step9c.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/86daf7e800334fde842855f6e192e733.png)![spectrometer_step10.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/4b59208a010245479dc7c3f0b79e6a51.jpg)

用商业氖灯校准波长

用商业氖灯标定像素到波长的映射并保存相机配置。

1. 选用原作者测试的商业 CSL1 或 NE-2 氖灯,不制作裸接市电氖灯。

2. 根据厂商谱线拟合像素到波长关系,记录拟合残差和使用的谱线。

3. 按 Δν=10⁷(1/532−1/λ) 将波长换算为 cm⁻¹。

4. 按原手册保存波长校准、ROI、位深与 SDK 版本;更换相机、光栅、几何或激光后重新校准。

**检查**:拟合残差、谱线和相机配置均已保存,可追溯校准条件。

\

[原装配步骤](https://docs.open-raman.org/spectrometer/assembly/) · [锁定CAD:778dfdad4c44](https://git.thepulsar.be/openraman/cad.git)

![software_software14.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/a2104d87b1d84697b34e7d33e8c42da9.png)![calibration.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/cf084a0490b04879ac5b925e6b51174d.png)

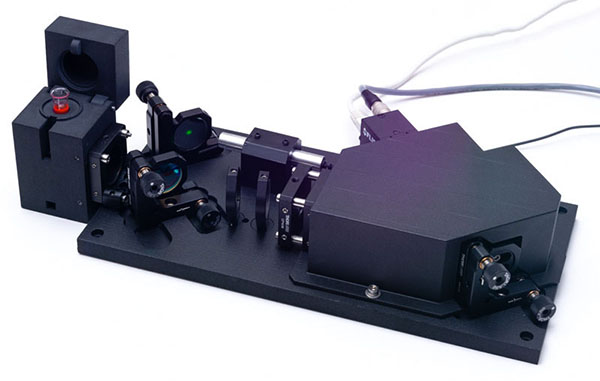

封闭光路并测试已知样品

封闭光路后依次采集暗图、空白与已知溶剂光谱。

1. 移除临时光纤,安装液体池和遮光罩,用 3 颗 M4×10 固定盖板。

2. 更换样品前关闭激光。先找到谱线条带并垂直居中;Mono16 图像可从 64 px 高度开始设置。

3. 参考设置 gain 0、曝光 10 s,并关闭帧率限制以免长曝光受限;检查信号未饱和。

4. 依次采集暗图、空管和 IPA,至少重复测量并记录 820 cm⁻¹ 峰的 FWHM、SNR、温度和积分时间。

5. 保存原始图像/光谱、BOM 偏差和装配照片;不将结果用于临床诊断。

**检查**:暗图、空白与 IPA 数据及采集条件均已保存;可将实测 FWHM 与原作者基本版报告的 <35 cm⁻¹ 对照,并保留两次测量条件。

\

[原装配步骤](https://docs.open-raman.org/spectrometer/assembly/) · [锁定CAD:778dfdad4c44](https://git.thepulsar.be/openraman/cad.git)

![OpenRAMAN图解 spectrometer_step12.jpg](https://cdn.lunlunapp.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/cover/8f771ba1bffc4e7cb643162f00ac21c3.jpg)![OpenRAMAN图解 calibration.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/cf084a0490b04879ac5b925e6b51174d.png)![spectrometer_performances.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/890fd71f-9e64-4f93-b13a-985c4370a1df/files/image/82dd265efb9c4bc89201dc392a5a5580.png)
