自动更新天气的墨水屏信息牌|TRMNL

免焊接组装,把天气安静地放在桌上;约¥800–1100

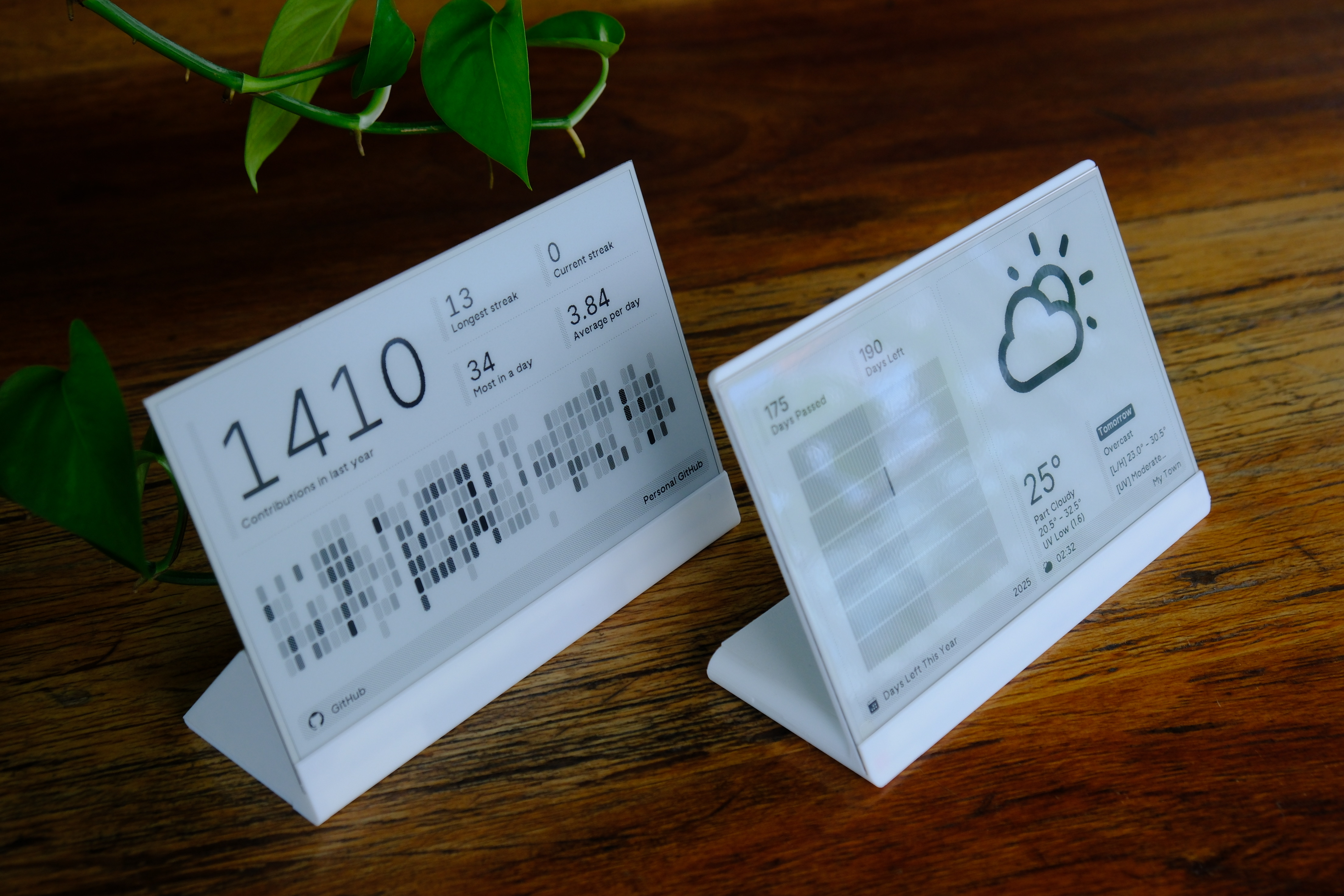

用Seeed 7.5英寸OG DIY Kit和开源TRMNL固件,做一块像纸一样的桌面天气屏。原版采购清单、外壳打印入口、装配实拍与8步复现指导齐备。设备固件GPL-3.0,外壳CC BY-SA 4.0;本入门路线的官方BYOD云服务另需一次性50美元授权,可先试用14天。

alan000

参数信息

屏幕分辨率
800×480 像素

复现文档

核对 OG DIY Kit 与附件

把电子件和外壳分开摆放,确认拿到的是 OG DIY Kit。

1. 核对包装型号:7.5-inch OG DIY Kit;屏幕为 800×480 黑白电子纸,驱动板带 XIAO ESP32-S3 Plus。

2. 清点屏幕、驱动板、10 cm FPC 延长线、转接座、2000 mAh 原配电池和 Wi-Fi 天线。

3. 准备 Enclosure3 外壳、USB-C 数据线和 5 V USB 电源。套件通常预装 TRMNL 固件。

4. 准备个人 TRMNL 账户及 BYOD 授权,用于第 6 步绑定设备。

完成检查:电子件与下图逐项对应,排线和屏幕没有折痕或破损。

![Seeed TRMNL 7.5 英寸套件实物清单:电子纸、XIAO驱动板、电池、FPC延长线和天线](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/fbb3c329-6391-41d0-88f4-2a4cd1178363/files/image/c9f038a8978b431099c32b0e9a979dbf.jpg)

打印外壳并空壳试装

先检查壳件是否合得上,再试放屏幕,避免通电后返工。

1. 下载下方保护式 Enclosure3 的 STL/STEP,全套打印。原切片参考为 PLA、0.2 mm 层高、2 层墙、15% 填充,约 114 g、3 小时。

2. 清除支撑和毛刺。先不放电子件,轻合各壳件,检查接缝是否平齐、定位销是否对齐。

3. 试放屏幕时托住边框,让背面的 FPC 排线先穿过壳体开口,再将屏幕边缘缓缓放入前框。手指避开显示区和排线根部。

4. 依次试放驱动板和电池,检查 USB、开关和按键能从开口露出。遇到过紧部位先取出电子件,只修整塑料。

完成检查:屏幕边缘贴合,外壳能平齐闭合,排线有自然弯曲余量。

[下载 Enclosure3 模型文件](https://makerworld.com/en/models/1625119-trmnl-7-5-og-diy-triangular-prism-shell-kit)

![屏幕入框及背面排线穿出连续动作](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/fbb3c329-6391-41d0-88f4-2a4cd1178363/files/image/f37069e2ce324cd19203e1f2b12f7c6e.gif)入框动作:先让 FPC 排线从后方开口穿出,再托住屏幕边缘放入框内。

图片与动作片段:[Seeed Studio 装配教程](https://wiki.seeedstudio.com/trmnl_7inch5_diy_kit_main_page/),[CC BY-SA 4.0](https://creativecommons.org/licenses/by-sa/4.0/);GIF 从原视频截取,保持实际动作顺序。

接屏幕排线和 Wi-Fi 天线

将屏幕通过延长线接到驱动板,再连接 Wi-Fi 天线。

1. 拔掉 USB,将电池开关置 OFF;插拔排线时保持断电。

2. 轻抬转接座锁扣。按照下方动图的摆放方向,延长线接转接座的一端金属触点朝下,平直插到底后合上锁扣。

3. 将延长线另一端接入驱动板的屏幕插座:板上器件朝向自己时,金属触点朝上。平直插入并合上锁扣,检查两边插入深度一致。

4. 把 Wi-Fi 天线微型同轴插头与板上圆形插座对正,捏住插头垂直压合。整理细线,避开盖板接缝。

完成检查:两端锁扣闭合,FPC 无折痕、无歪插,天线插头平贴插座。

![转接座端触点朝下、驱动板端触点朝上的真实插接动作](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/fbb3c329-6391-41d0-88f4-2a4cd1178363/files/image/91235f5dc971470491b067264efc99a8.gif)两个接头方向不同:前半段连接转接座,后半段连接驱动板。

图片与动作片段:[Seeed Studio 装配教程](https://wiki.seeedstudio.com/trmnl_7inch5_diy_kit_main_page/),[CC BY-SA 4.0](https://creativecommons.org/licenses/by-sa/4.0/);GIF 从原视频截取,保持实际动作顺序。

接电池、通电测试后合壳

先确认设备能启动,再把电池、主板和线缆收进外壳。

1. 保持断电,将原配电池插头接入图中 1 号 JST 口,核对红线对应正极、黑线对应负极。替换电池须同时匹配电压、极性和接头定义。

2. 检查排线与天线连接,接入 5 V USB-C 电源,将图中 2 号开关拨到 ON。无 Wi-Fi 配置的新设备应显示初始化或配网画面。

3. 拔下 USB 并把开关拨回 OFF。将主板放入定位位,电池平放在预留空间,线缆收进壳内,给 FPC 留出圆滑弯曲余量。

4. 对齐壳体两侧定位位,均匀轻压合拢;有阻力时重新打开检查夹线。合壳后再接 USB 并开机。

完成检查:盖板平齐,USB 与开关可操作,设备能重新进入启动画面。电子纸断电仍保留画面,启动应看屏幕刷新或联网变化。

![1号电池插口与2号电源开关实拍](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/fbb3c329-6391-41d0-88f4-2a4cd1178363/files/image/9ea6ddaf4029449fa16f775bc9353b58.jpg)

![对齐外壳并闭合的连续动作](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/fbb3c329-6391-41d0-88f4-2a4cd1178363/files/image/230ec8abe9214ee592ee0d02a0d320e2.gif)合壳前把电池与排线留在壳内,再对齐两侧闭合。

图片与动作片段:[Seeed Studio 装配教程](https://wiki.seeedstudio.com/trmnl_7inch5_diy_kit_main_page/),[CC BY-SA 4.0](https://creativecommons.org/licenses/by-sa/4.0/);GIF 从原视频截取,保持实际动作顺序。

连接设备热点并配置 2.4 GHz Wi-Fi

开机进入配网模式后,在手机/电脑 Wi-Fi 列表选择无密码的 `TRMNL` 热点。若浏览器未自动跳转,访问 `http://4.3.2.1`;选择 2.4 GHz 家庭 Wi-Fi 并输入密码,点击 Save / Connect。设备切换到家庭网络时记录页面短暂显示的 MAC 地址;错过时从路由器已连接设备列表查找。手机随后也切回家庭 Wi-Fi。完成检查:手机与设备回到同一网络,路由器能看到新设备。

![Seeed TRMNL设备配网门户真实截图:选择SSID并输入密码后点击Connect;示例SSID仅作演示](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/fbb3c329-6391-41d0-88f4-2a4cd1178363/files/image/dd0603c4a6a2466cb8918ccf98c28884.png)[Seeed 官方 Wi-Fi 配网步骤](https://wiki.seeedstudio.com/reterminal_e10xx_trmnl/)

Seeed 官方配网截图;选择自己的网络,图中的 SSID 仅为示例。[CC BY-SA 4.0](https://creativecommons.org/licenses/by-sa/4.0/)。

在 TRMNL 账户注册硬件并绑定 MAC

登录 `trmnl.app`,打开 Devices 页面,选择 Add a new device,输入购买 BYOD access 后获得的 Device ID(见授权邮件)并提交。打开新设备设置页,在 MAC Address 填入步骤 05 记录的硬件 MAC,点击 Save。按 Seeed 指南再关闭该设备的 Firmware Early Release 和 OTA Updates Enabled,避免云端自动推送不匹配的硬件固件。检查后台设备显示在线/已关联;不公开粘贴 Device ID、MAC 或账户凭据。

![Seeed TRMNL官方设备页面截图:Devices页的Add new按钮及Add new device入口](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/fbb3c329-6391-41d0-88f4-2a4cd1178363/files/image/cd03a4482a904898bc33cacf21dcfb83.png)![Seeed TRMNL官方设备设置页截图:MAC Address字段和需关闭的自动固件/OTA选项;示例凭据已模糊处理](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/fbb3c329-6391-41d0-88f4-2a4cd1178363/files/image/604203e012a04d51a58782f520cef016.png)[Seeed 官方设备注册与绑定步骤](https://wiki.seeedstudio.com/reterminal_e10xx_trmnl/) · [TRMNL BYOD 指南](https://docs.trmnl.com/go/diy/byod)

Seeed 官方后台截图:第一张找新增设备入口,第二张找 MAC 字段、两项固件开关和 Save。示例凭据已遮挡。[CC BY-SA 4.0](https://creativecommons.org/licenses/by-sa/4.0/)。

添加 Weather 插件并排入播放列表

在 TRMNL 后台 Plugins 页面搜索并连接 Weather 插件,打开插件设置填写城市或天气位置、温度/风速等所需单位,再保存。进入 Playlist,选择 Add a Plugin 并将 Weather 加入当前播放列表;打开齿轮检查设置,用 Preview(眼睛图标)确认预览有城市、天气和单位。保持天气为唯一项目进行首次验收;显示更新时间由播放列表设置的 Update Interval 控制。

![Seeed TRMNL官方Playlist真实截图:Add a Plugin、Weather条目、插件设置齿轮、Preview眼睛图标和刷新间隔](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/fbb3c329-6391-41d0-88f4-2a4cd1178363/files/image/a8881a29446d4d35bcf9487e4714b6bc.png)[Seeed TRMNL Playlist 操作说明](https://wiki.seeedstudio.com/reterminal_e10xx_trmnl/) · [Weather 插件帮助](https://help.trmnl.com/en/articles/10033272-weather) · [Playlist 设置帮助](https://help.trmnl.com/en/articles/11663305-playlist-scheduler)

Seeed 官方 Playlist 示例:Weather 行右侧依次为设置、删除、预览与拖动排序。[CC BY-SA 4.0](https://creativecommons.org/licenses/by-sa/4.0/)。

核对屏幕刷新与断电记忆

验证屏幕能取得新内容,并在重新上电后恢复联网。

1. 打开后台 Weather 预览,记下城市和单位;对照实体屏幕上的相应字段。

2. 找到驱动板上紧邻 RESET 的 KEY3,短按一次请求刷新。不要长按;长按约 5 秒会进入重新配网。

3. 等待屏幕完成刷新,检查内容与后台一致。若天气数据没有变化,可在后台把天气单位改一次、保存,再短按 KEY3,确认屏幕单位跟着变化。

4. 拔下 USB,将电源开关拨到 OFF,观察屏幕保留原图;再接 USB、拨到 ON,确认重新联网后还能完成一次刷新。

5. 保存板型、固件版本、外壳文件和打印参数。设备在干燥室内使用;电池鼓包或异常发热时立即断电停用。

完成检查:短按 KEY3 后能取得后台变更,重新上电后仍能更新。

![驱动板真实标注图:电源开关、RESET以及旁边的KEY3](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/fbb3c329-6391-41d0-88f4-2a4cd1178363/files/image/f970aed933ae4d22a17736d3ef4ba560.png)按键定位:图中 RESET 右侧第一颗用户按键为 KEY3,板上有对应丝印。短按刷新,长按约 5 秒重新配网。

来源:[Seeed TRMNL 按键说明](https://wiki.seeedstudio.com/reterminal_e10xx_trmnl/);板卡标注图 © Seeed Studio,[CC BY-SA 4.0](https://creativecommons.org/licenses/by-sa/4.0/)。
