拍摄水中浮游生物|PlanktoScope

把海洋微世界带回桌面

源自斯坦福 Prakash Lab 与海洋研究团队的模块化流式显微成像平台。按 v2.1 原版采购表、激光切割图和逐步实拍整理,连接树莓派、可换镜头与蠕动泵,用于浮游生物观察和公民海洋学。论文公开具名团队复现照片;本页不把设备部署数量当作独立复现人数。

alan000

Frontiers in Marine Science 2022

参数信息

树莓派内存
4 GB

复现文档

备料、版本与切割件标号

将切割件编号与 v2.1 装配图对应,备齐基础模块。

1. 采用 v2.1、5 mm SVG结构和Adafruit电机HAT。

2. 对照A—N标号辨认全部切割件,检查板厚和比例;

3. 原表的螺丝/支柱为套装,不等于每种零件各1个。

4. 准备胶水、焊锡、导线等辅材。

**检查:** A—N 编号、板厚和版本一致,套装紧固件已按使用位置分拣。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![labels.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/e97820417732499b8030fa979730c9ab.jpg)

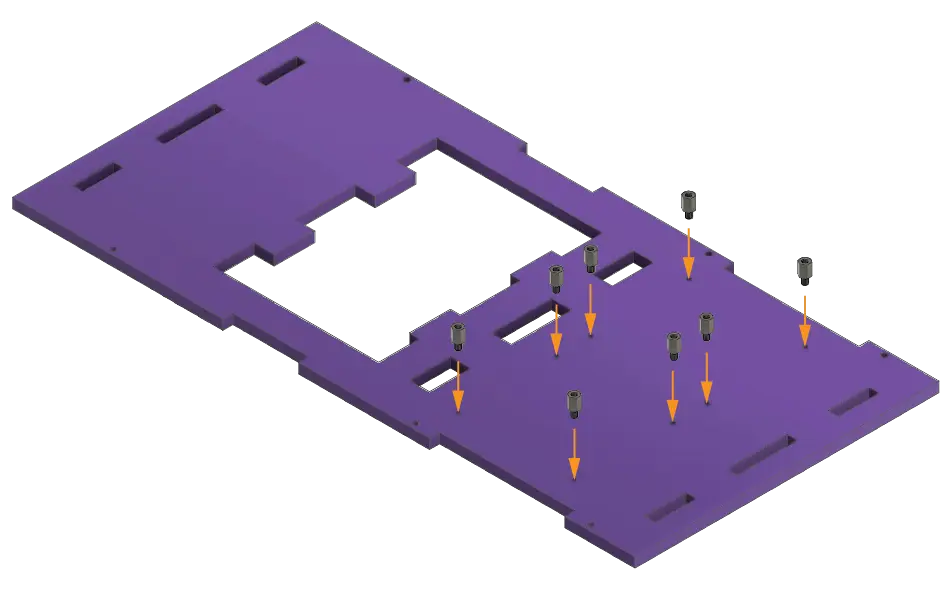

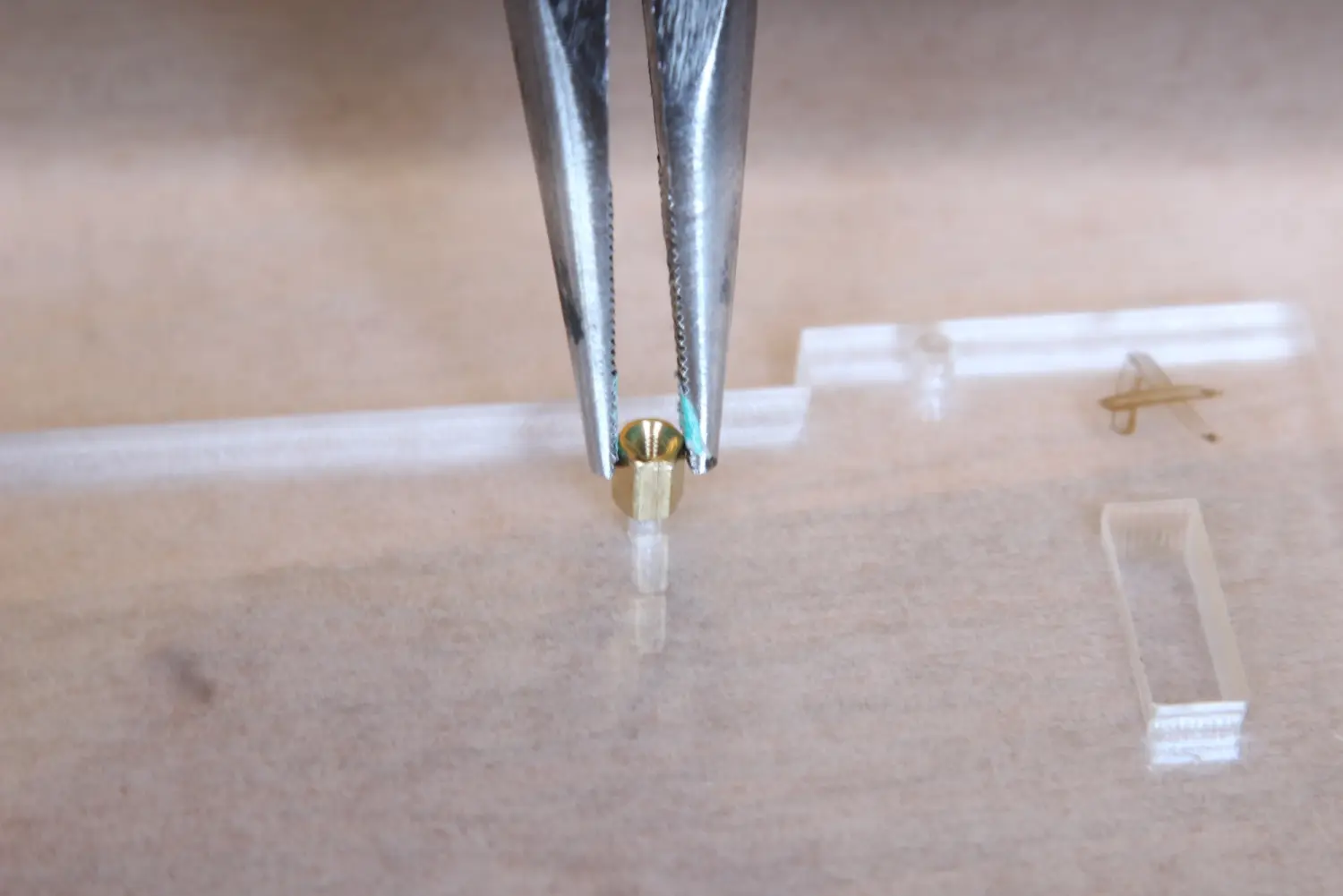

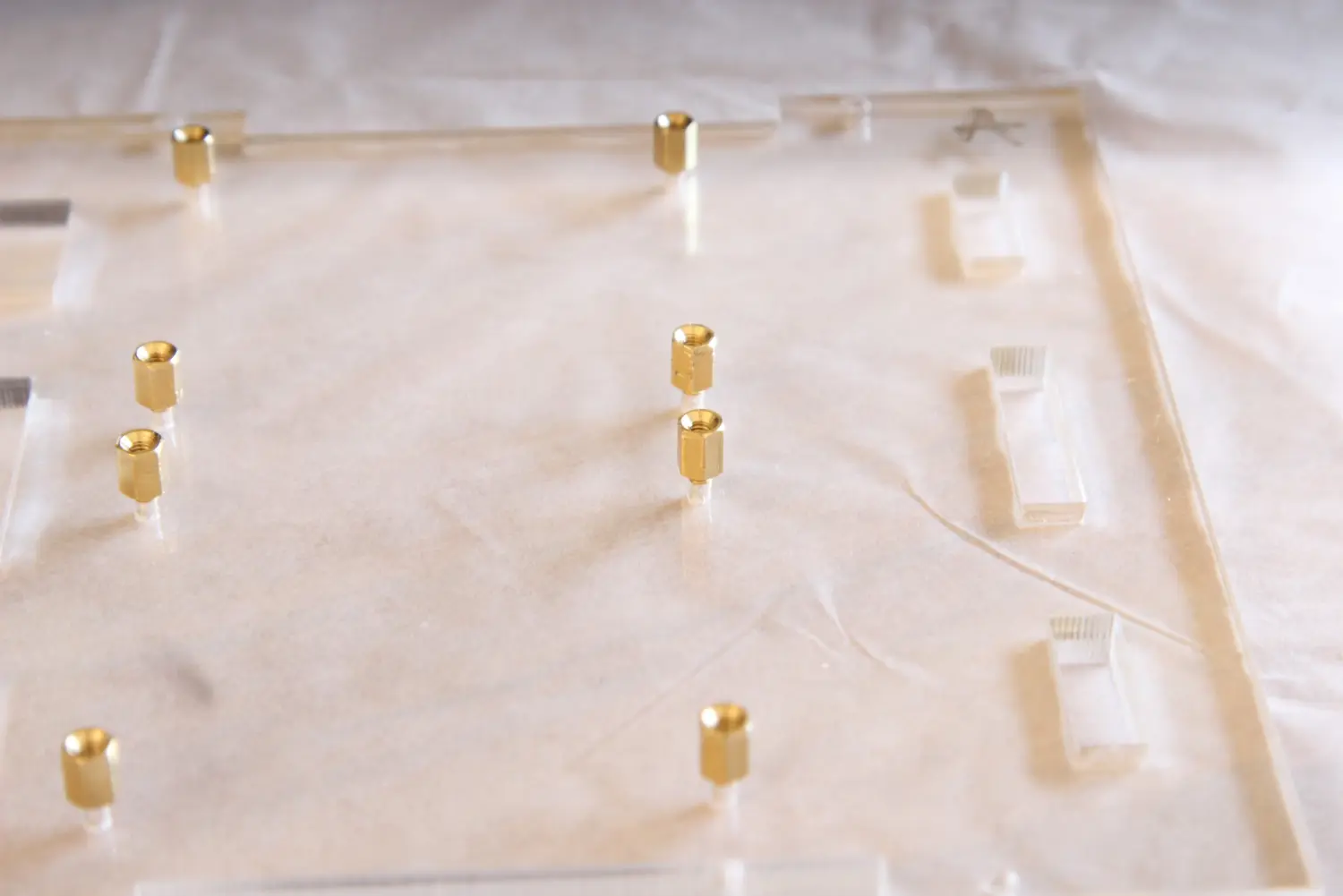

底座安装8个短支柱

为电机板和树莓派建立平整的安装支撑。

1. 在底板A图示孔位装入8个M2.5×6 mm支柱。

2. 用钳子辅助扶正,均匀拧紧。

**检查:** 8 个支柱均直立且底板无裂纹。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_step-2.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/e145f74662dc4755a452fcb13eacab20.webp)![render_step-2.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/bd03688f19cc4491adacd57e4693f5e4.webp)![pictures_step-3.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/cabc88073571486bac71a5e08b909cb5.webp)亚克力易裂,螺丝拧至贴合即可。

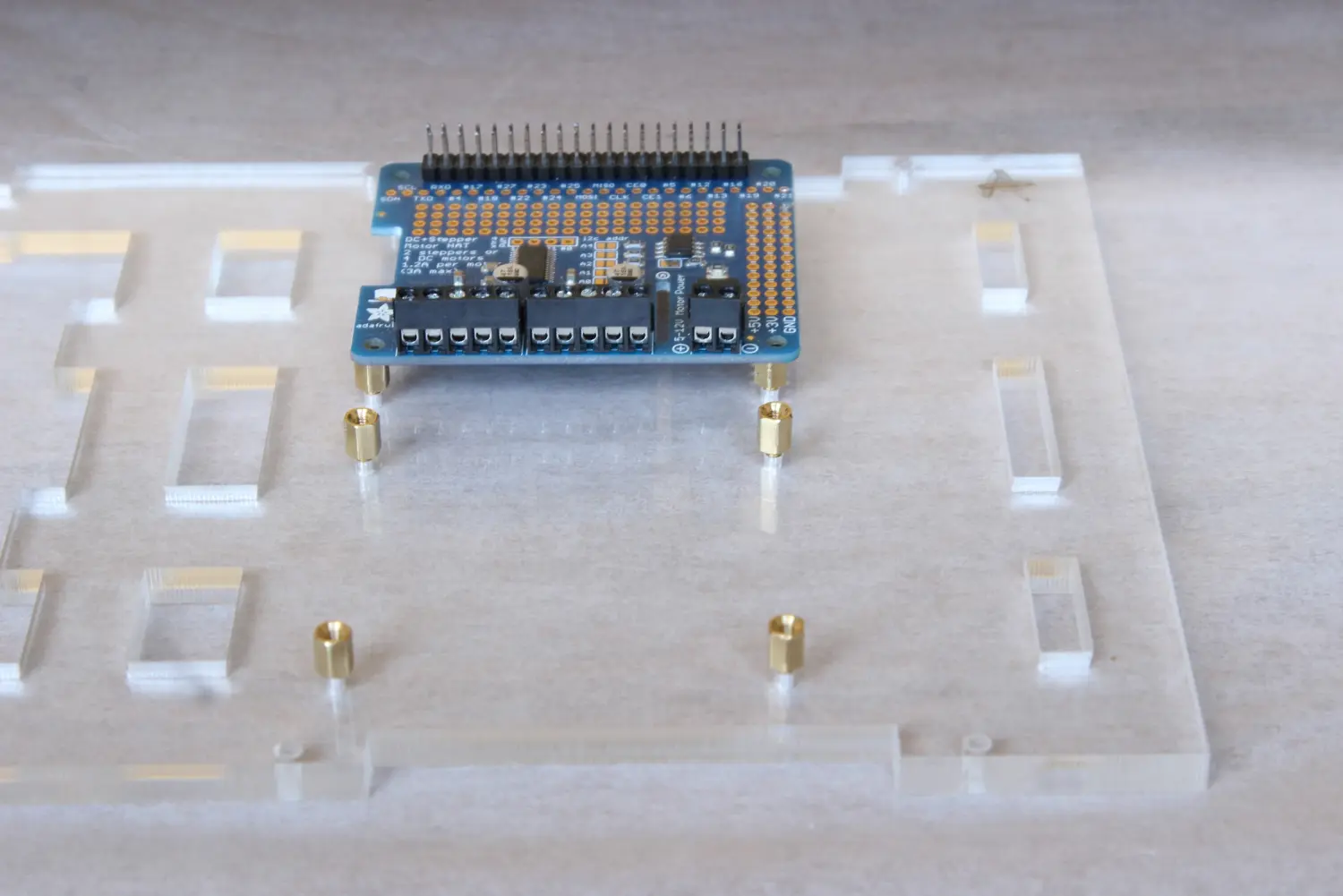

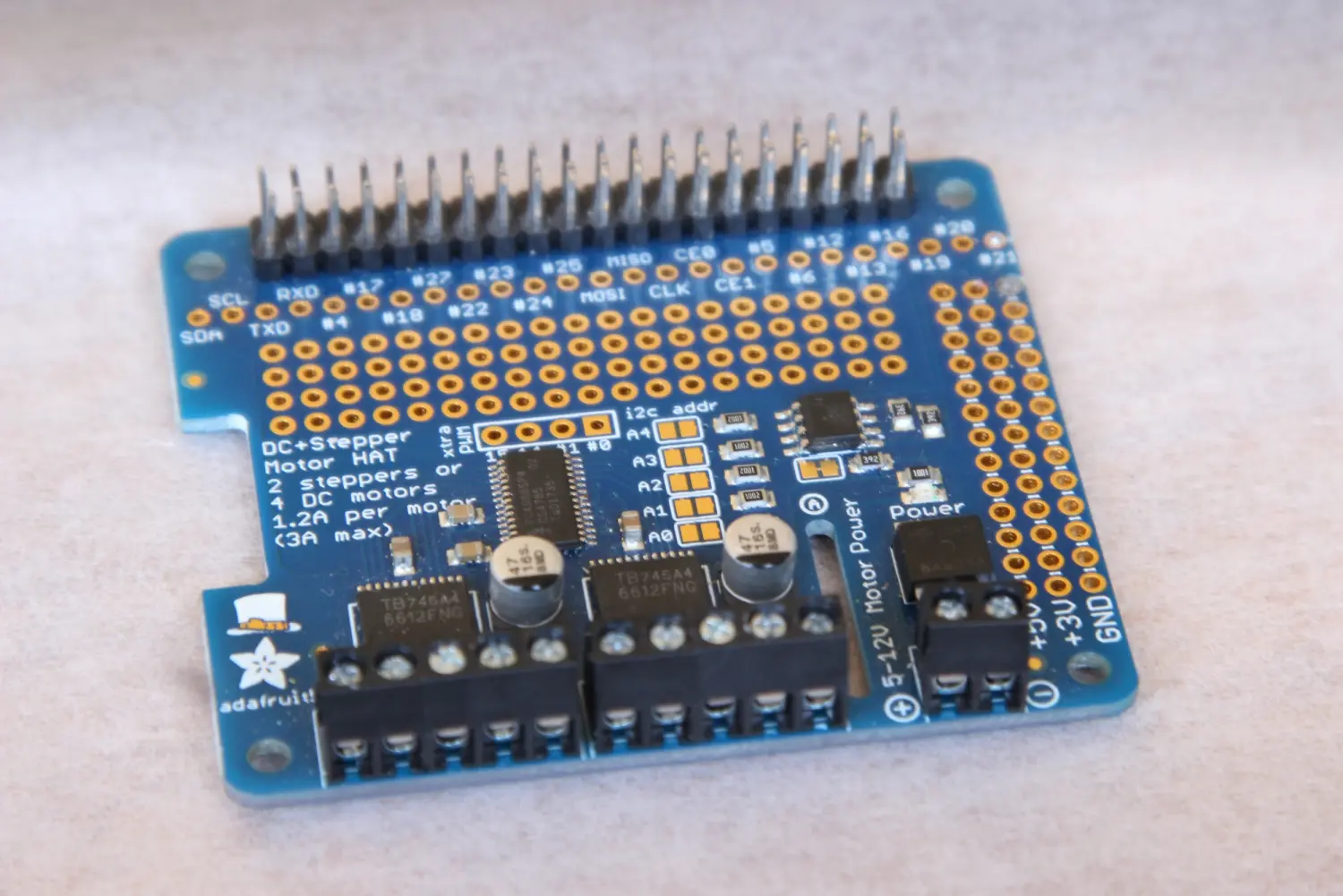

准备并固定电机HAT

完成电机驱动板焊接并定位到支柱上。

1. 把接线端子和排针焊在Adafruit电机驱动板上;

2. 检查焊点后放到图示支柱位置。

**检查:** 端子和排针方向正确,焊点无桥连,电机板平整。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_step-4.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/8533201d743c4ad187be947835ba8e40.webp)![pictures_step-5.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/2e82e28299014a4494bec02e99460ee6.webp)焊接和安装前断开电源。

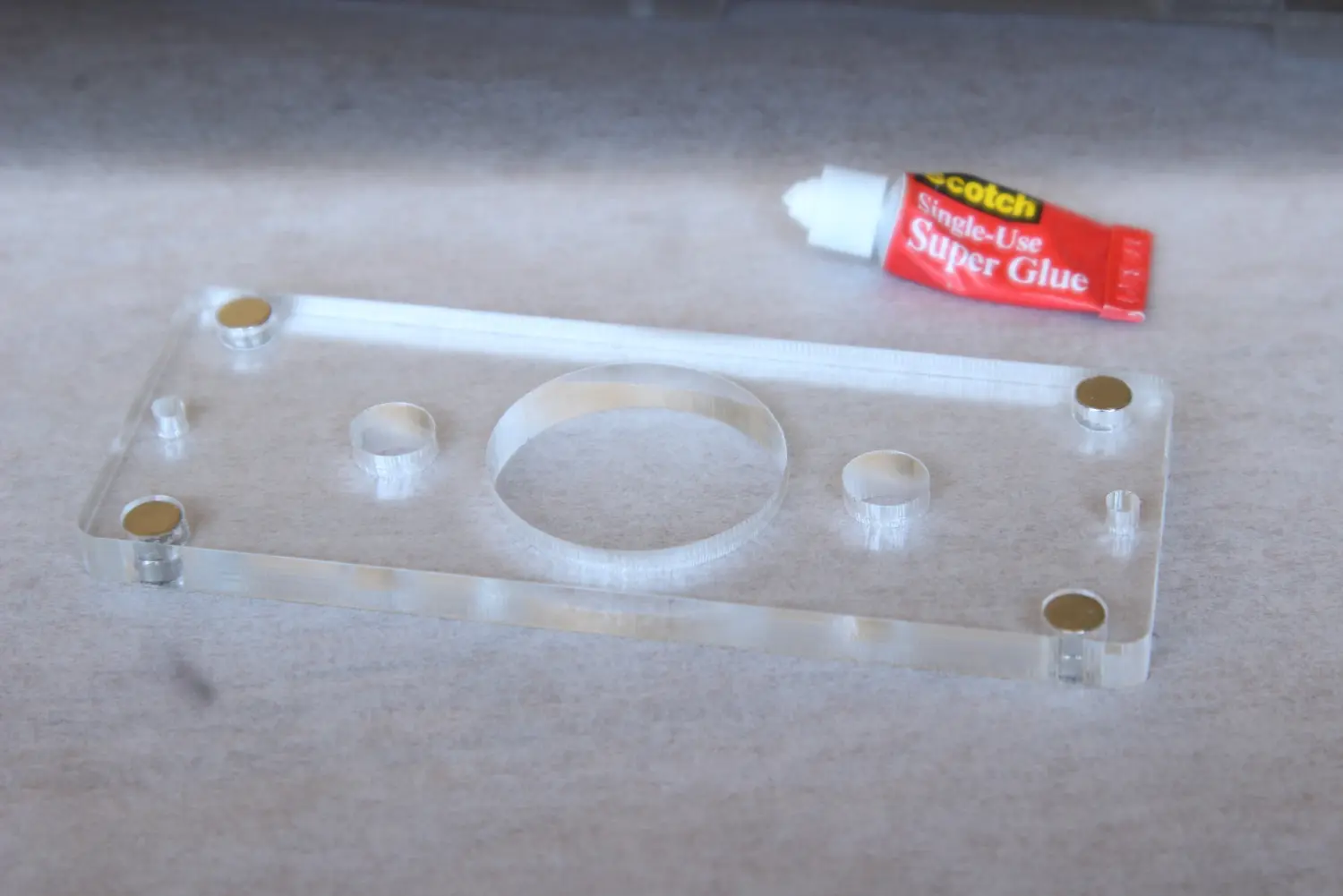

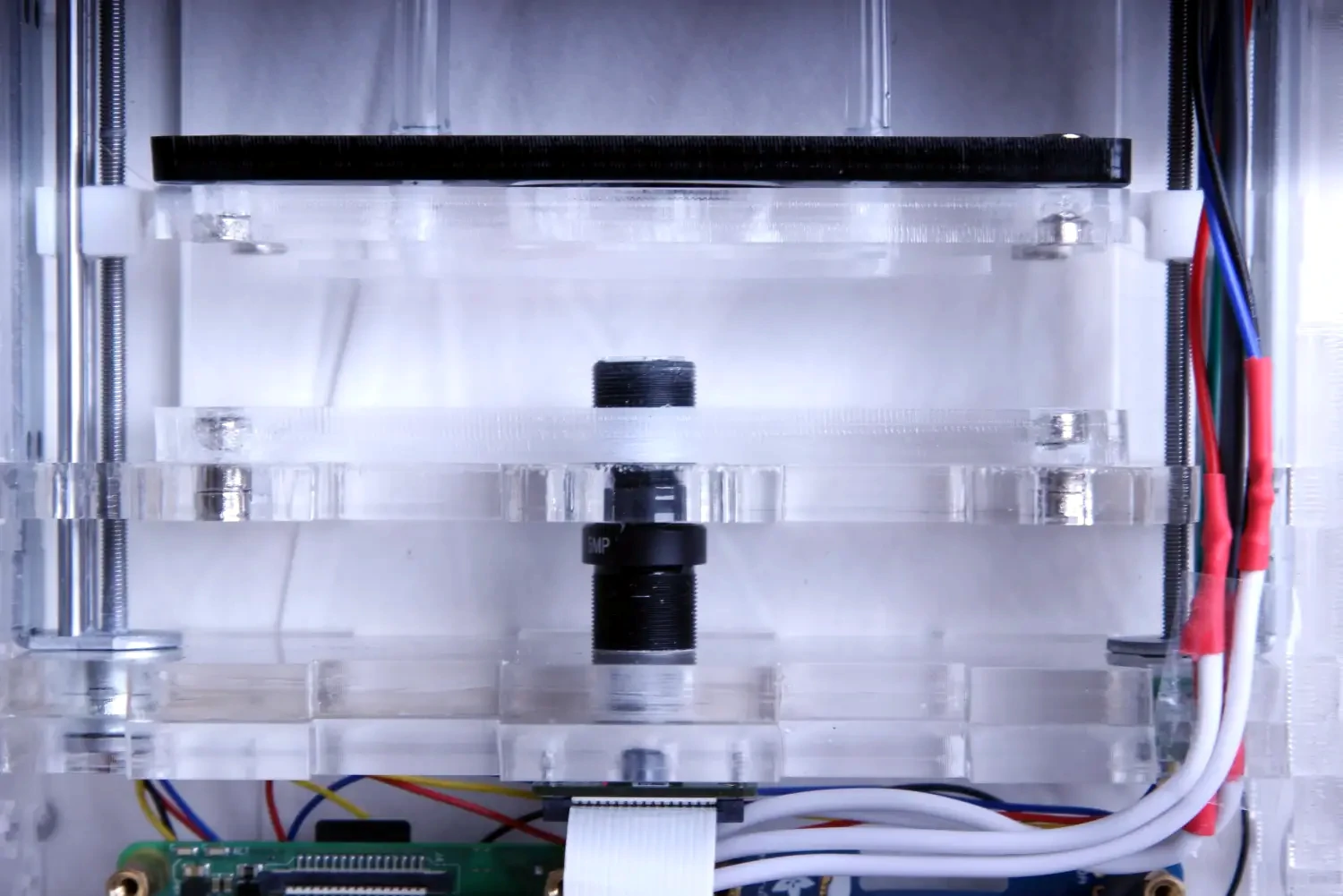

磁铁试配与极性

确定各磁吸部件的安装方向,使配对件可靠吸合。

1. 将样品台B和流动池夹具、物镜架及其安装座的磁铁成对试配;

2. 确认相互吸引后再固定。

**检查:** 每对磁铁均相吸,固定后不会从安装孔脱出。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_step-6.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/cf921165551d49fe823ff3830124322f.webp)![pictures_step-8.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/cca758163f5745b092005ed30da083b6.webp)磁铁确认极性后再上胶;孔过紧先少量修整,避免压裂板材。

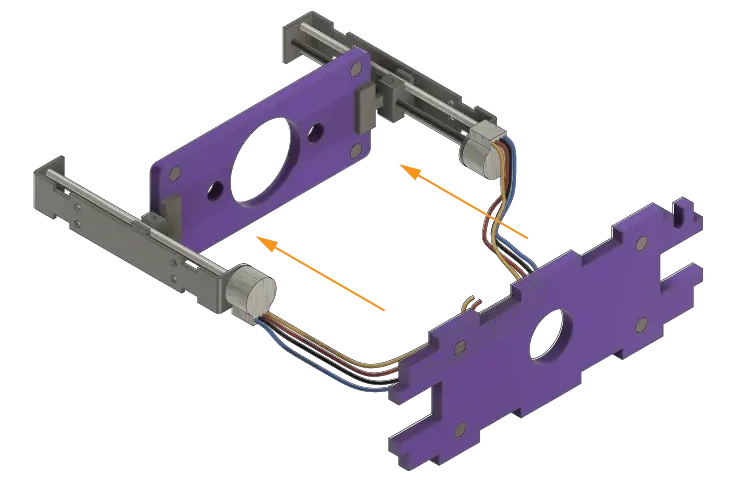

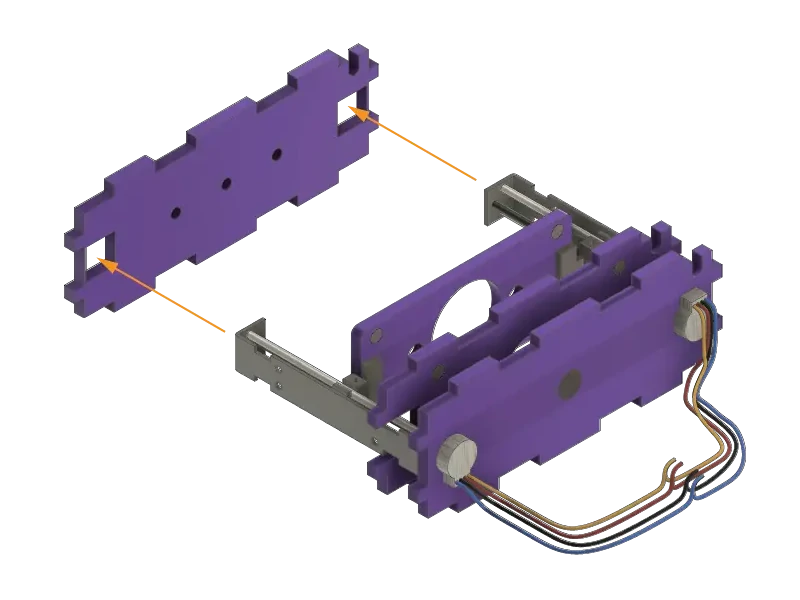

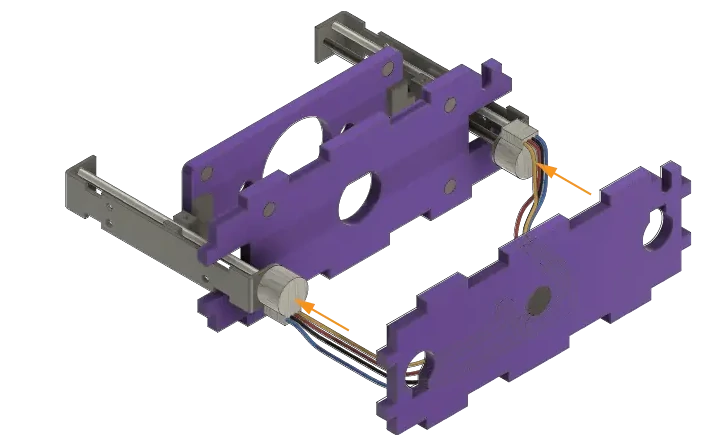

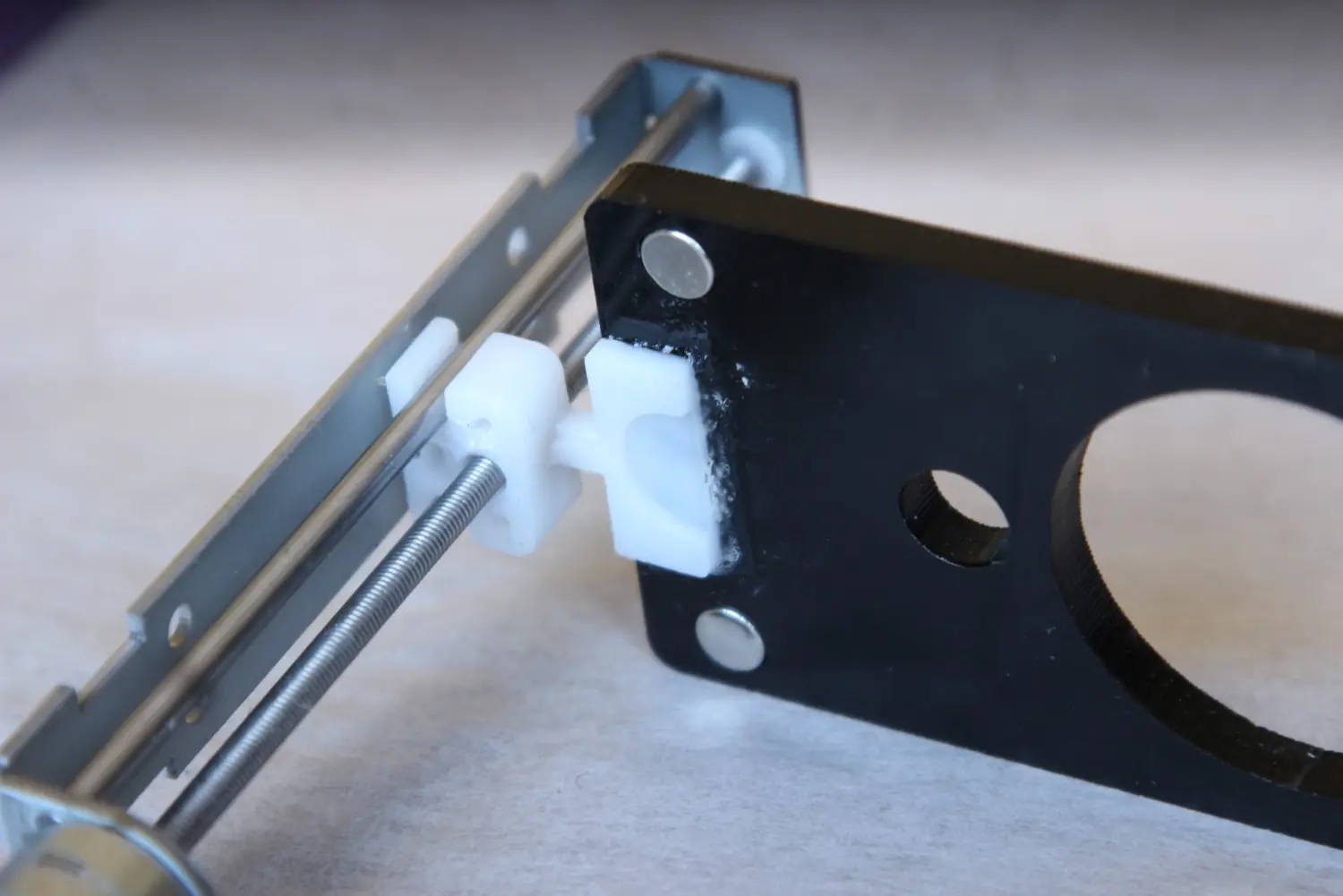

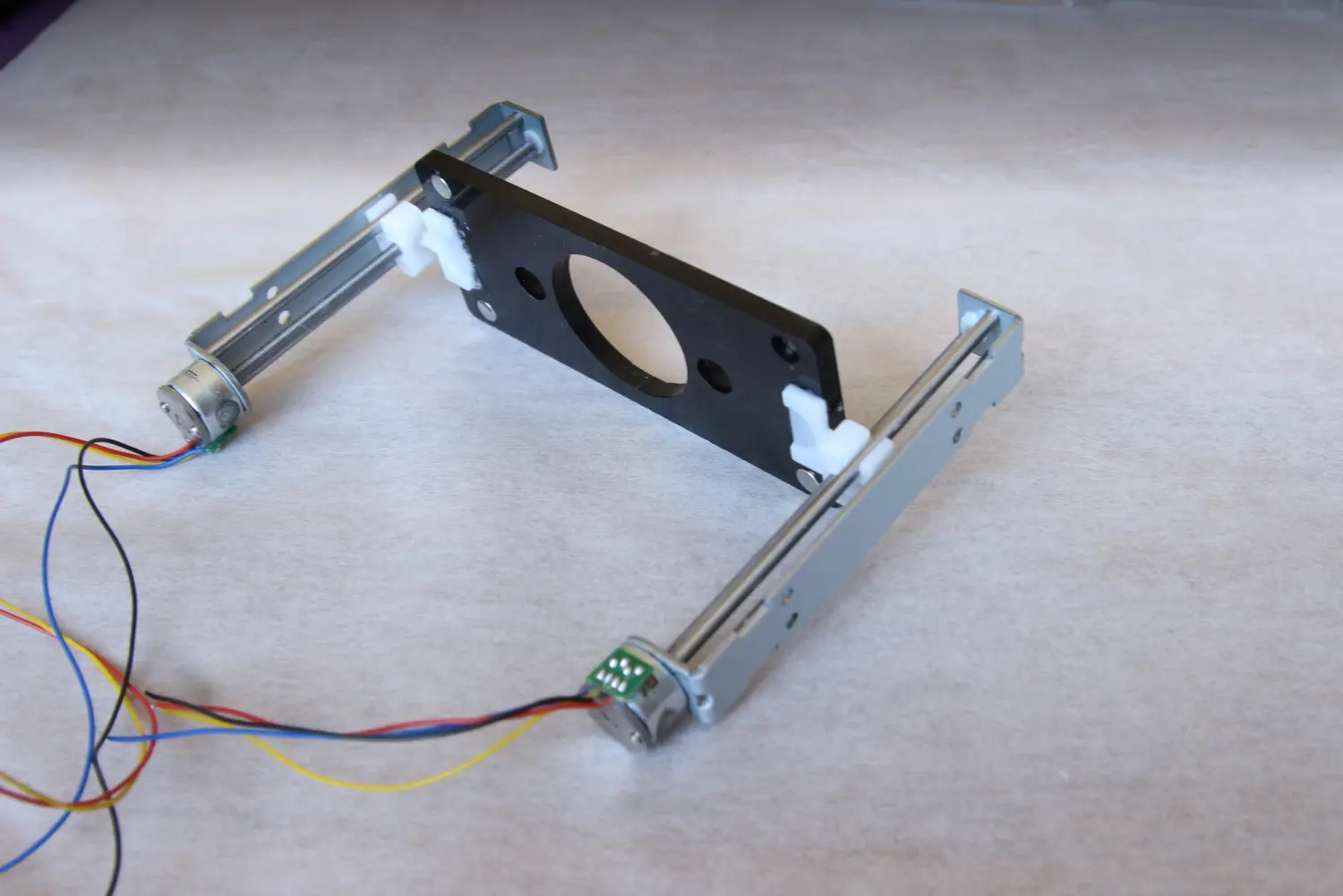

样品台与双步进滑台

把样品台连接到双步进滑台,保持两侧同步、台面平行。

1. 将两个驱动安装头的凸榫插入样品台B对应孔,使用适合材料的胶固定。

2. 必要时手转丝杆使左右位置对齐。

**检查**:胶固化后检查样品台平行,移动无明显扭曲或卡滞。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_step-9.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/68184f574e444428acdbdbb9d6ed66d5.webp)![pictures_step-10.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/cc9b9ba37126407f86de05762e6add1f.webp)

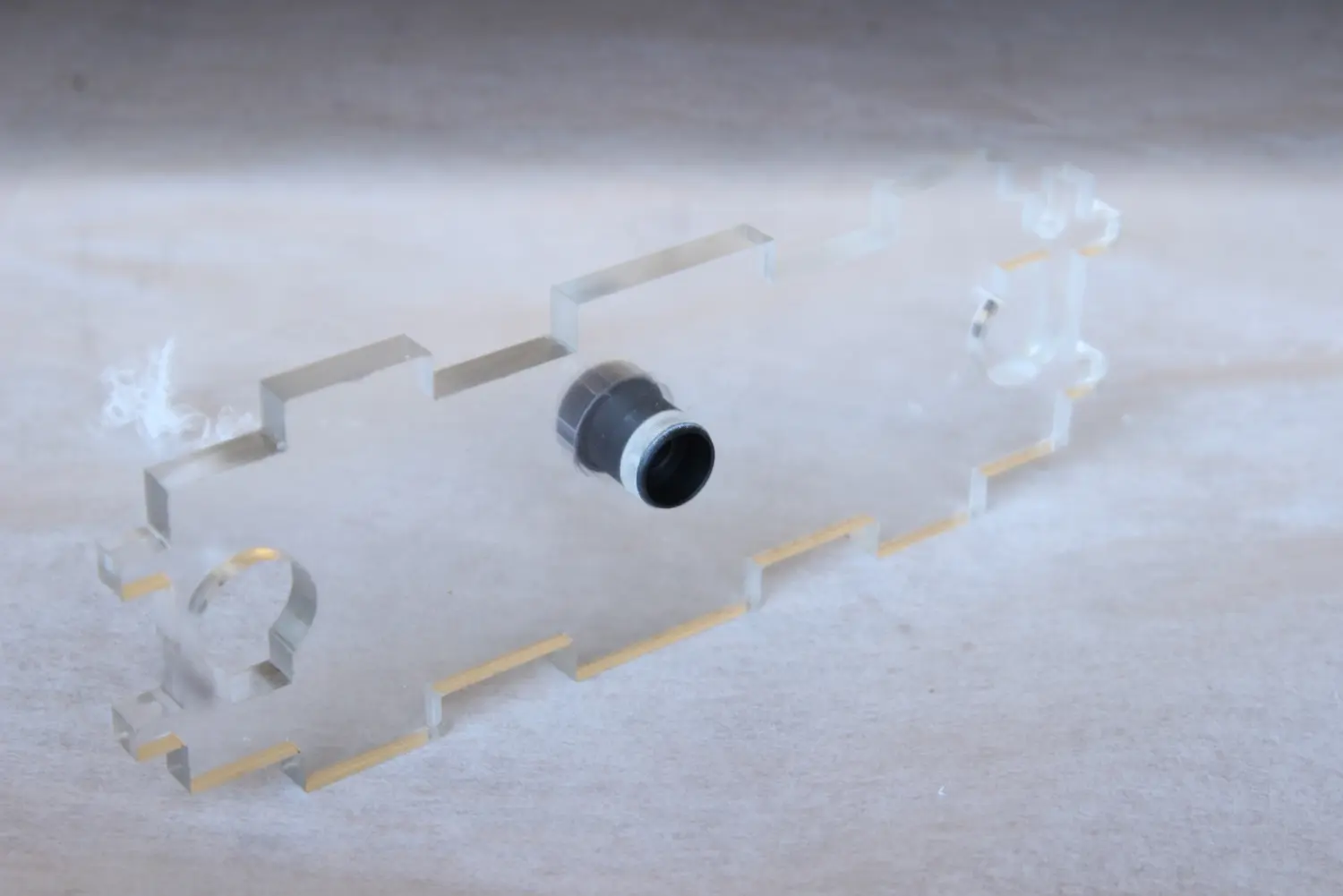

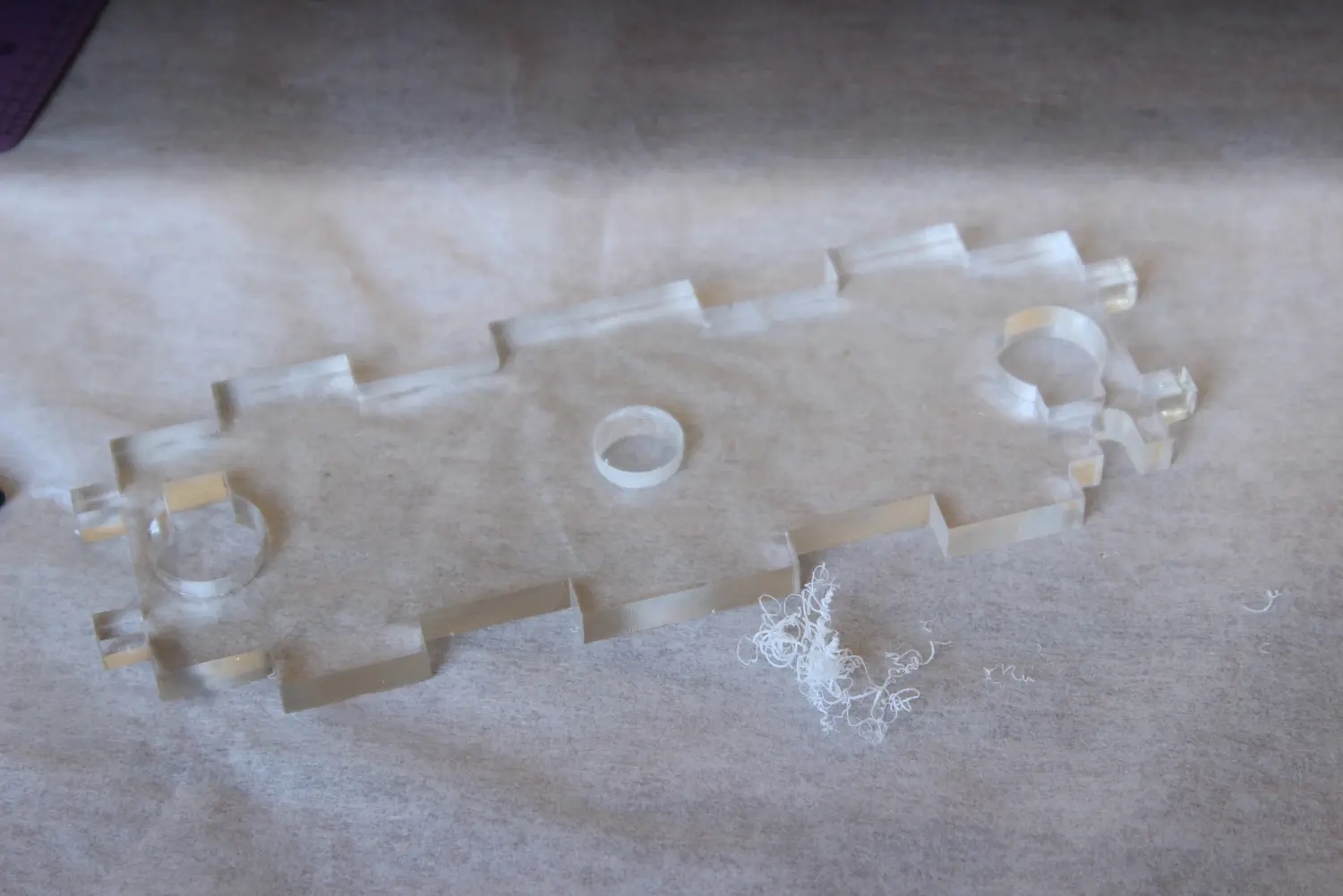

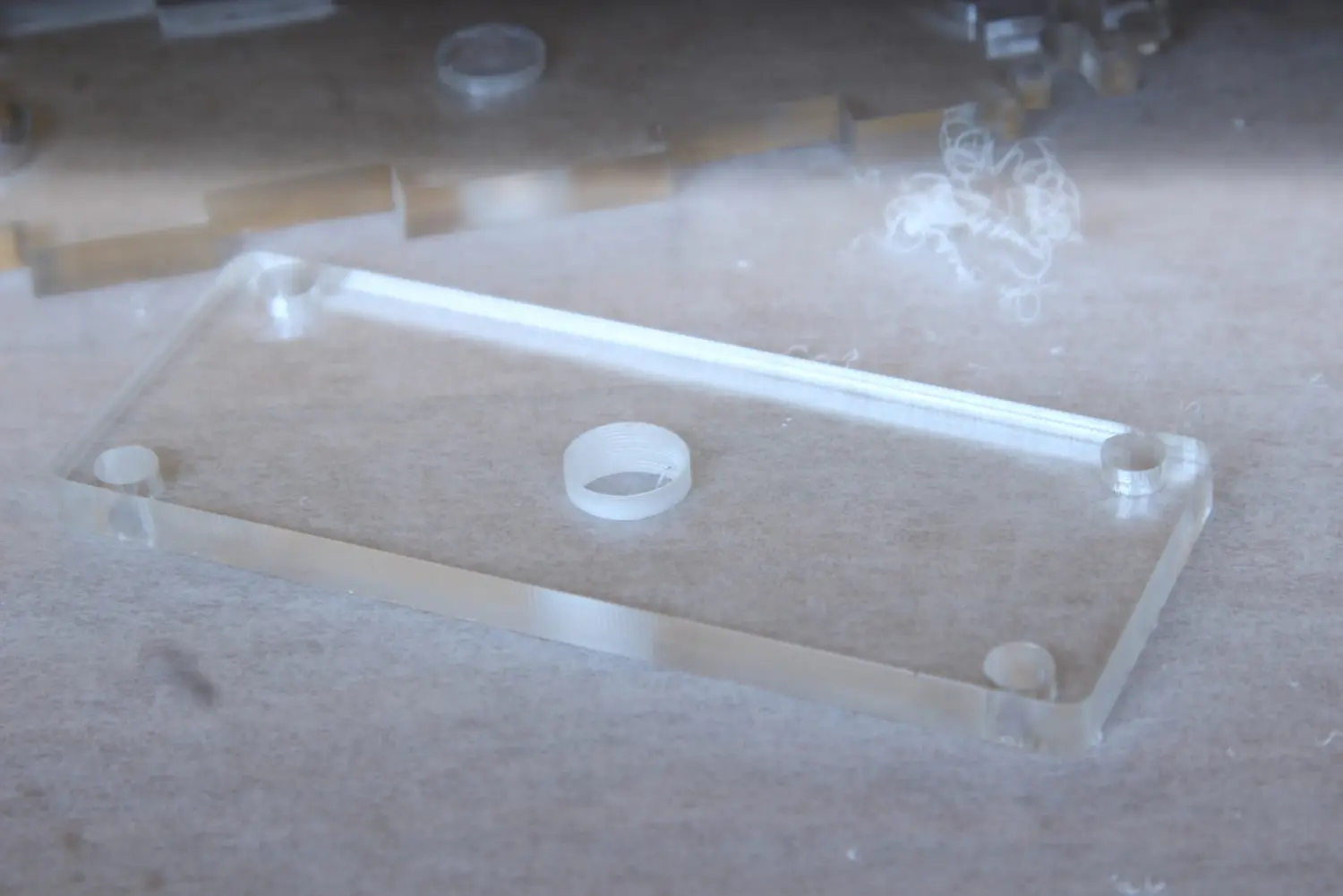

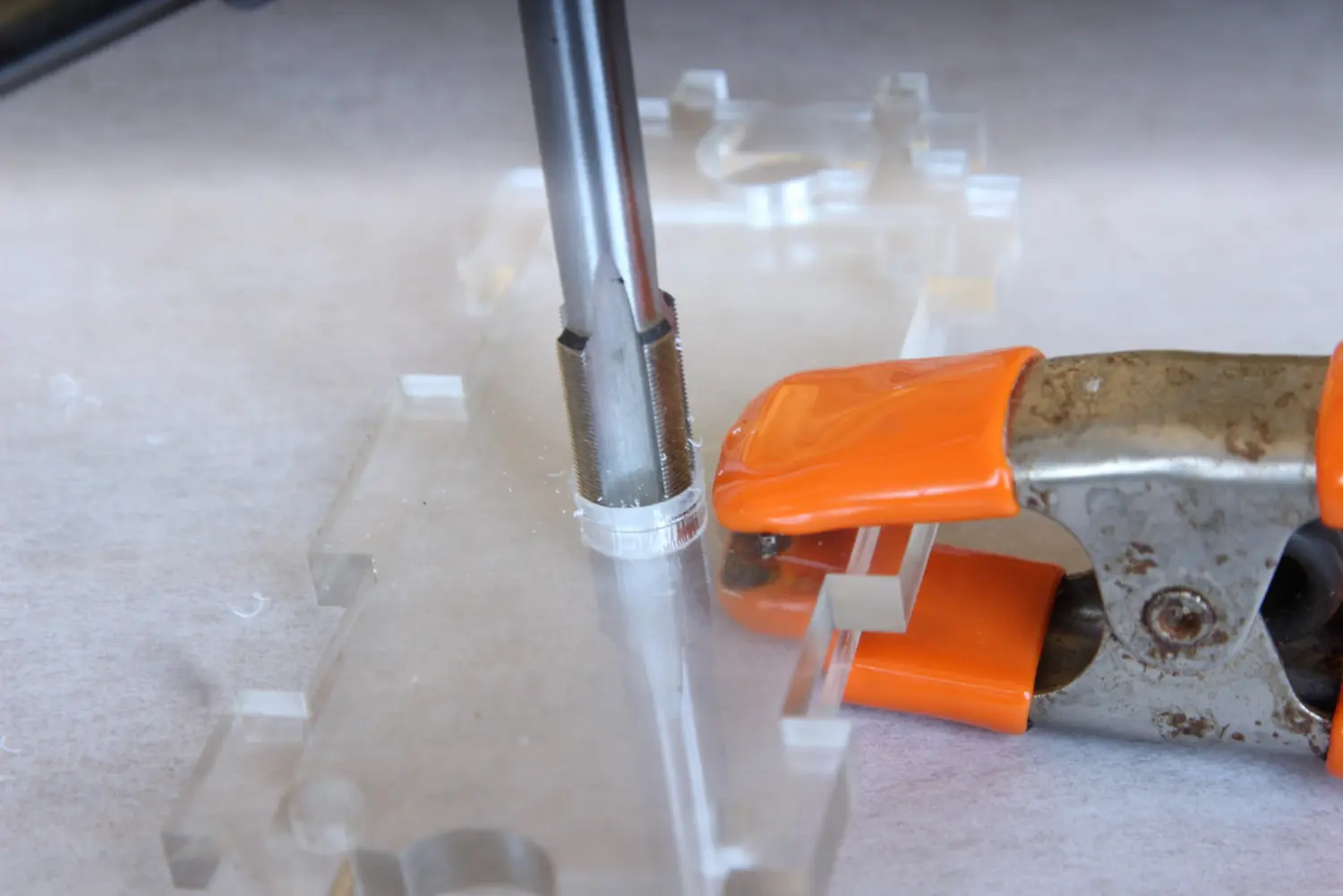

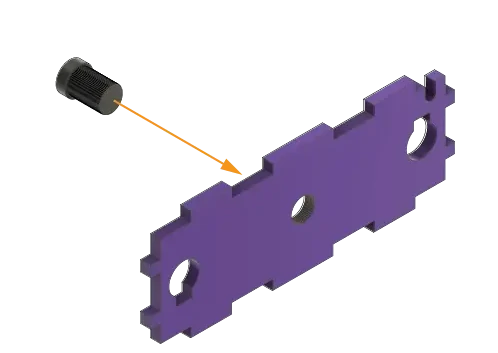

攻M12螺纹并安装物镜

加工镜头安装螺纹,使外部物镜固定在光轴上。

1. 对M、D的镜头孔用M12×0.5右旋丝锥垂直攻丝,保持两个光轴对齐;

2. 按原图将25 mm物镜旋入D。

**检查:** 螺纹已清洁,镜头可平顺旋入,光学表面无切屑。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_step-12.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/8a23a817680e498392adb3cc95e2f89f.webp)![pictures_step-13.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/a63e7e35dec24865b355464cfdd9be06.webp)![pictures_step-14.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/3488cb2c0bbd4e1bb91efe76cae33cf4.webp)![render_step-6-2.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/37701dd8cd9e4b49bb0716547a4ae30b.webp)![pictures_step-15.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/6cd35fe2220f4601917d63f14f09d92c.webp)攻丝时适量润滑,完成后清除切屑,再安装光学件。

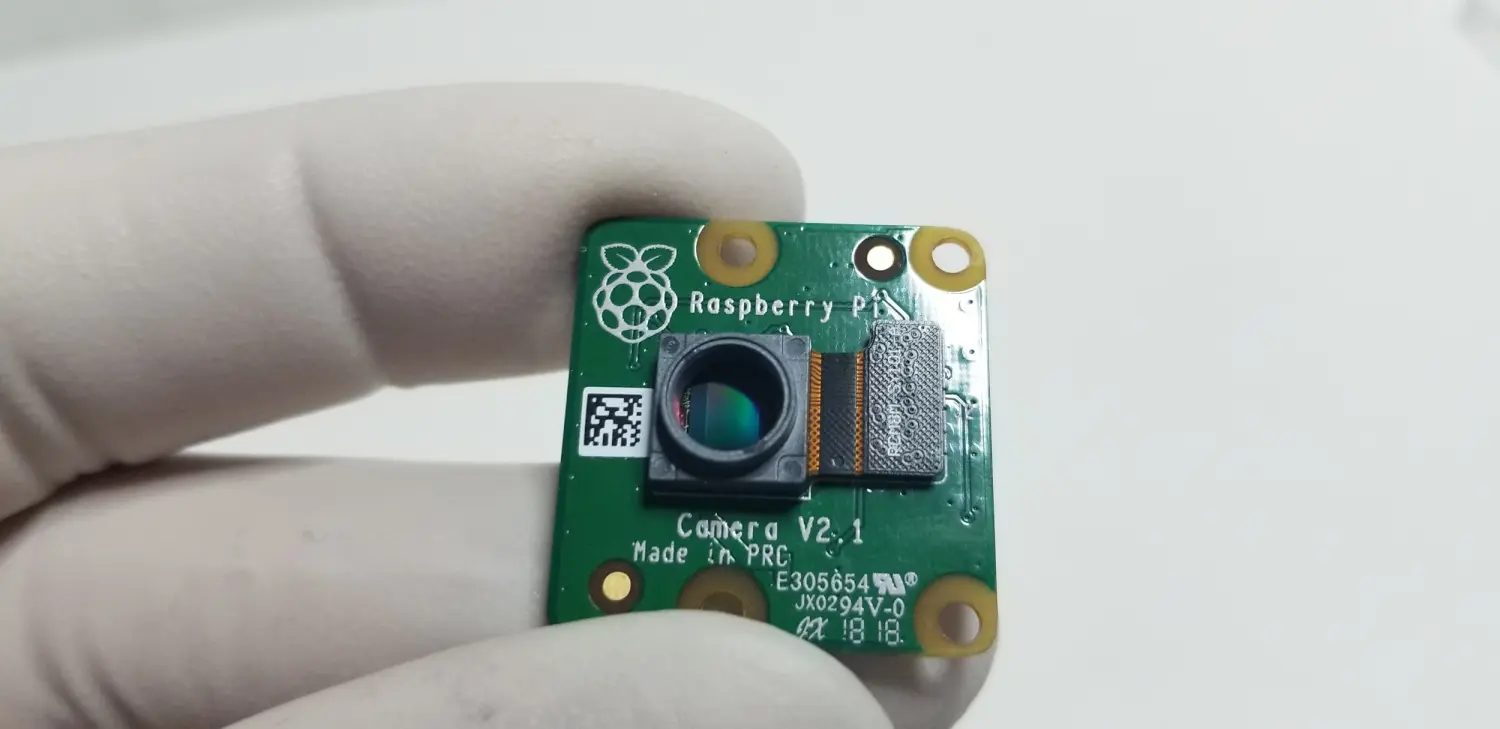

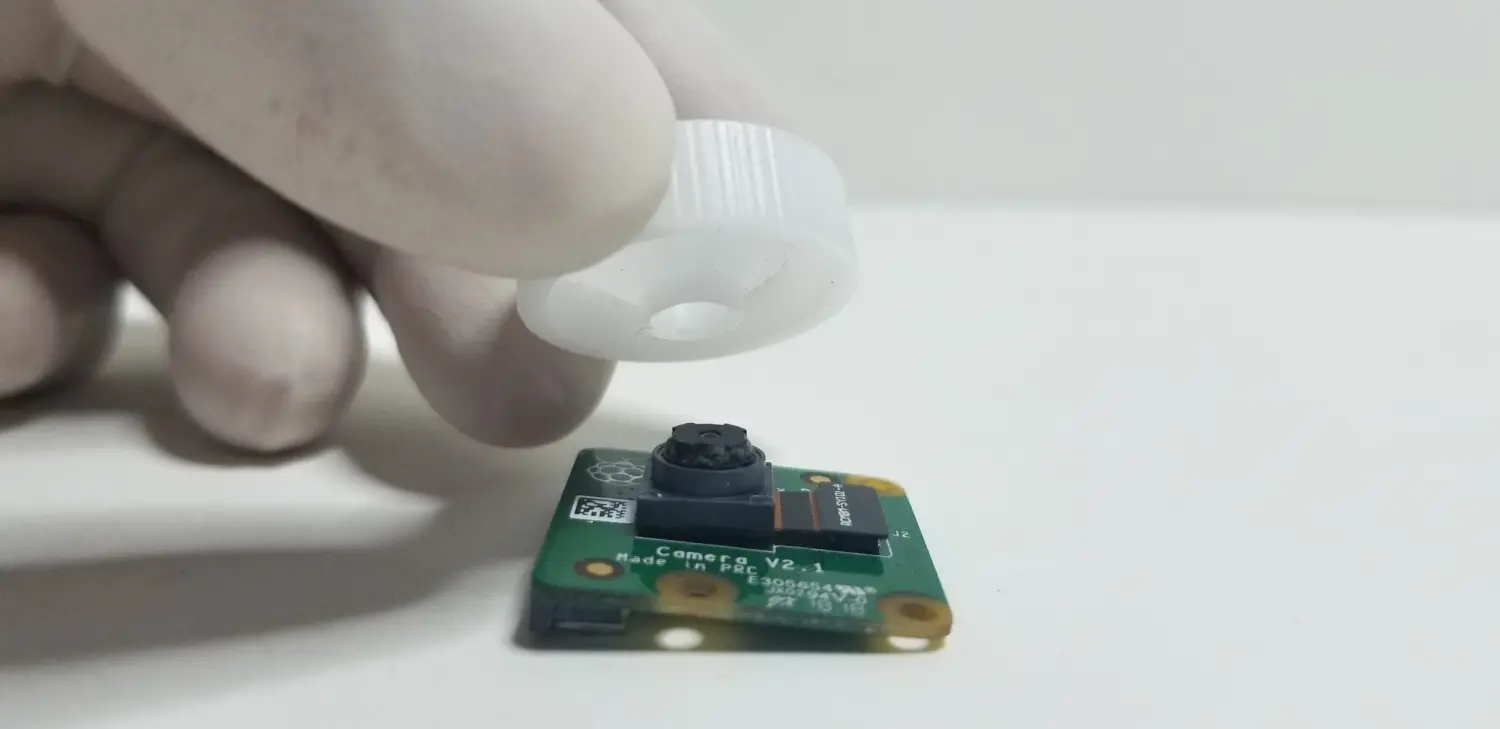

拆除Pi相机原镜头

移除原镜头,让外部物镜直接向相机传感器成像。

1. 按照片旋下Pi Camera v2.1原装镜头,为外部物镜系统腾出光路。

**检查:** 原镜头已取下,传感器表面无触碰或污染。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_image-22.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/bd432f80aafa450b9f35aa4f1bda50b6.webp)![pictures_image-30.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/3290d9f343614df8aa861b57355202fa.webp)操作时遮护裸露传感器,避免手指、油污或灰尘接触。

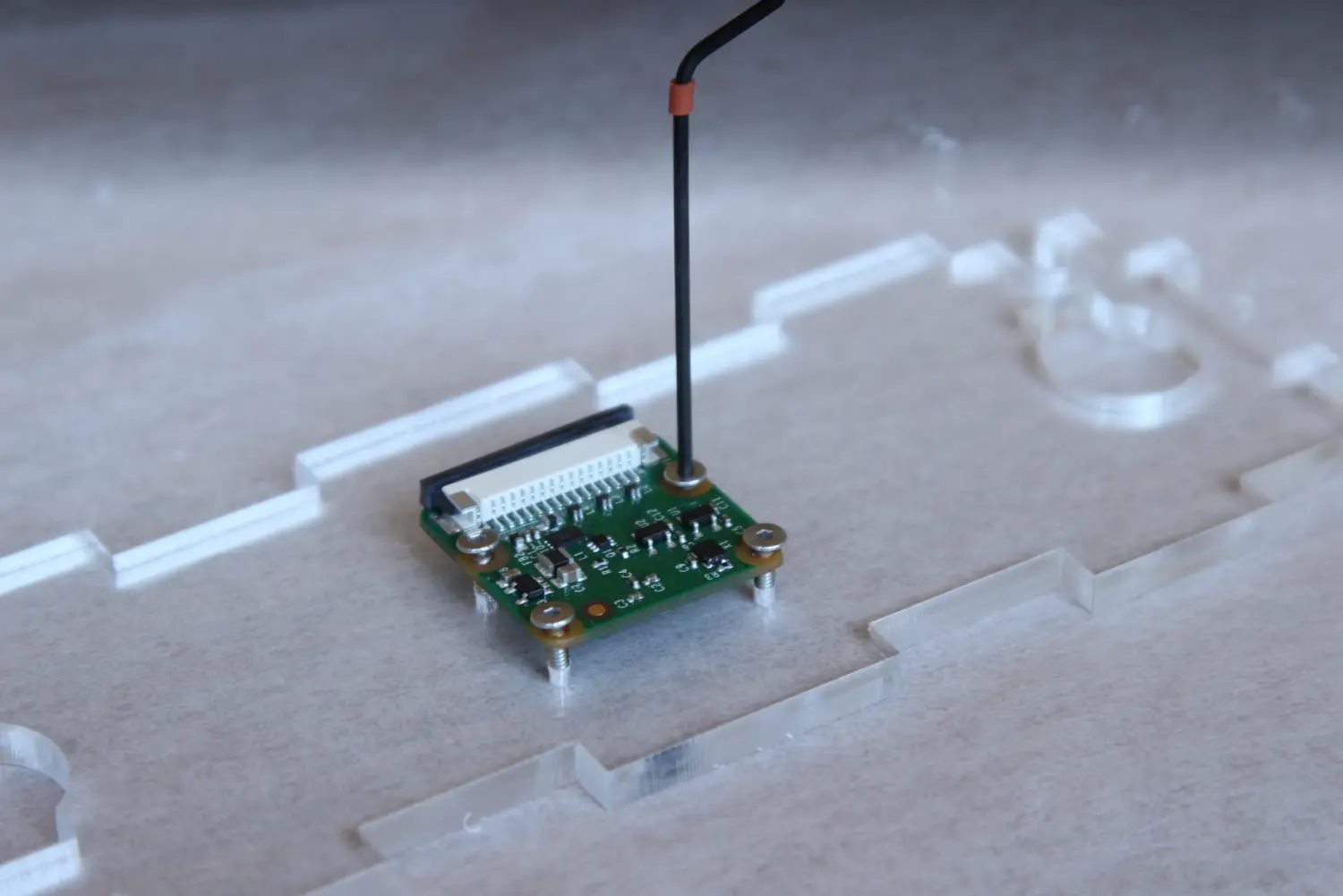

固定相机板

把相机传感器固定在 G 板中心位置。

1. 利用G板对应孔位固定相机板,保持传感器位于光轴中心。

**检查:** 相机板平整,传感器对准光轴,排线接口可操作。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_step-17.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/71c05182c5114113a12da9b2602a05c0.webp)

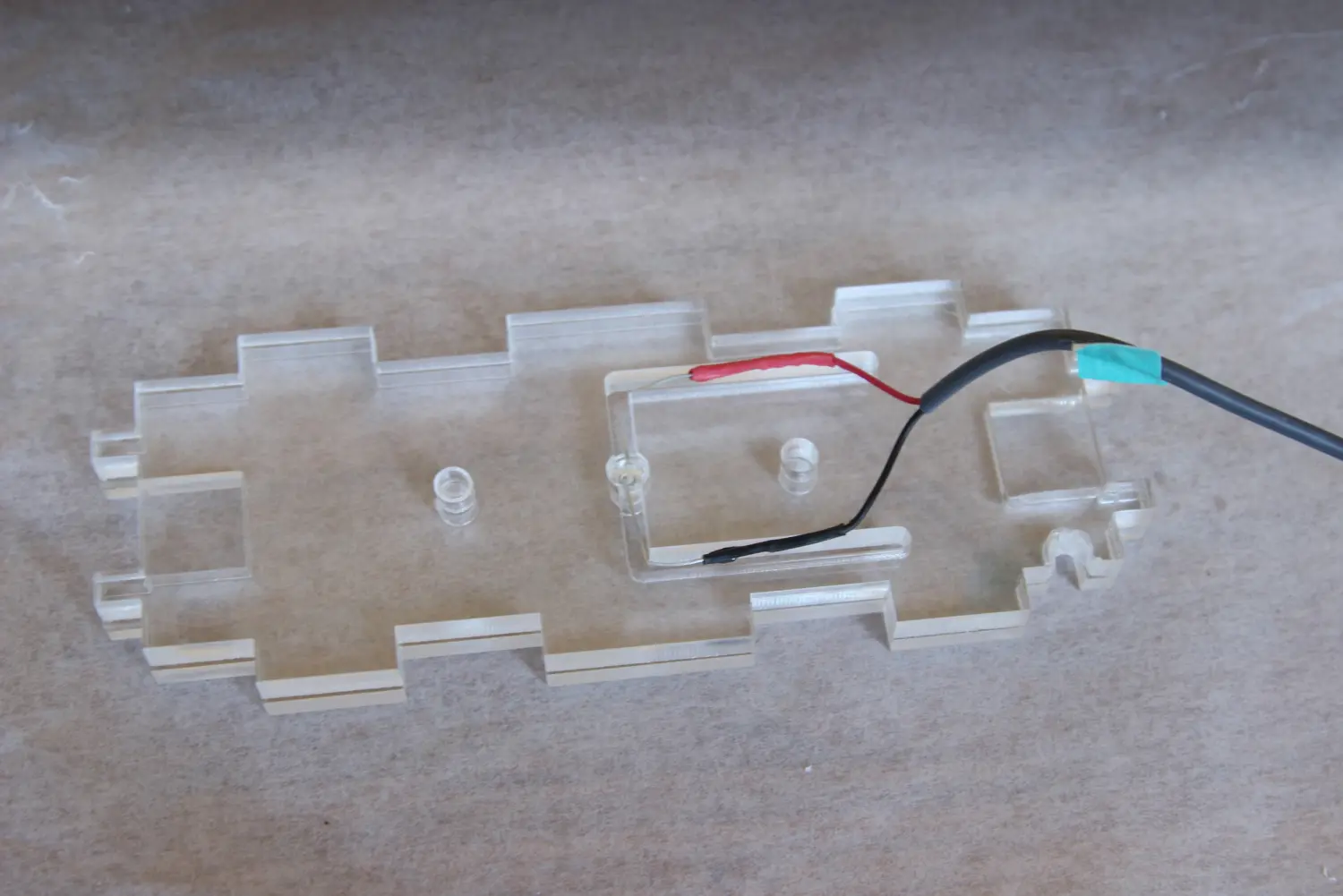

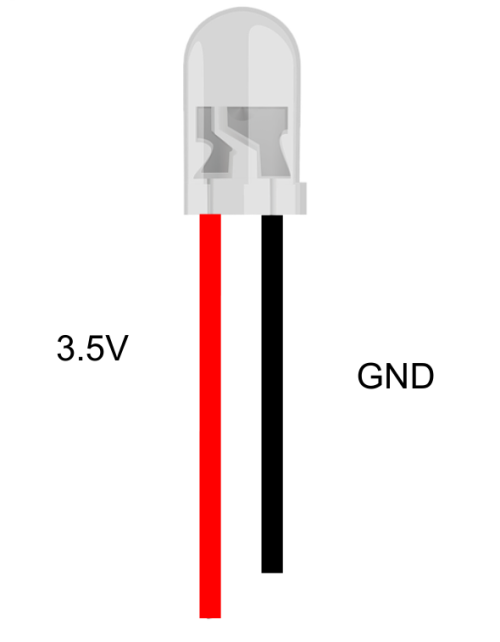

LED接线与安装

在照明支架上固定白光 LED 并预留导线。

1. 将白光LED安装到F支架,导线留足到另一端驱动板的长度;

2. 可先将F与E轻微固定以便后续装配。

**检查**:原图红线接LED长脚、黑线接短脚;供电按上游设计核对,不可直接接12V。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_step-18.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/17e9e7f7241e4ff2b5a63cb9d2ab7603.webp)![render_led.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/f12bb46a6cca4eacb8f4ce96bafcc98c.webp)

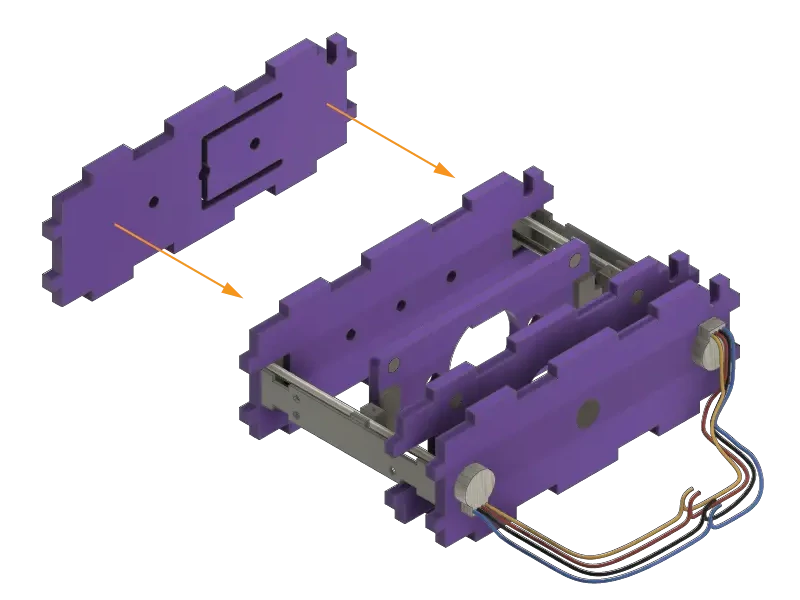

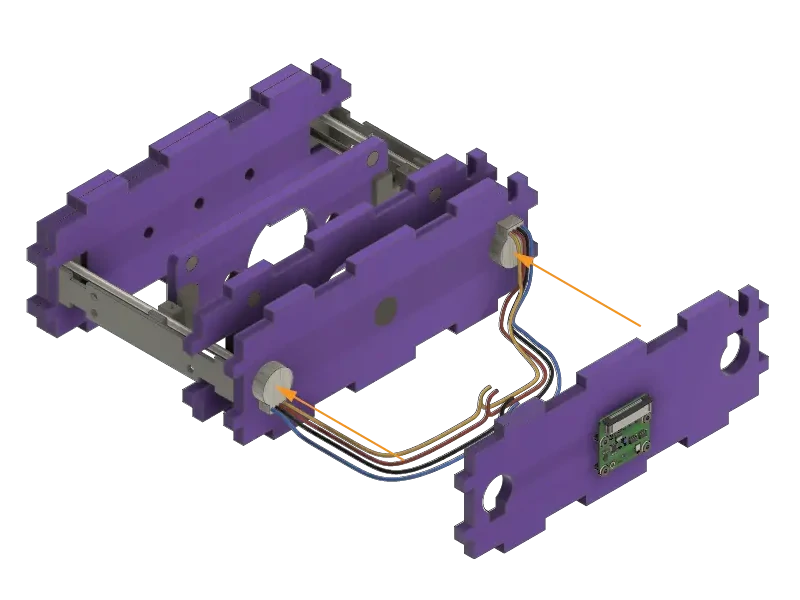

按顺序插入光机隔板

将照明、样品台、镜头和相机按光路顺序定位。

1. 依照连续图,把B、C、D、E、F、G对应组件放入底板A槽位;

2. 依图确认朝向。

**检查:** 各隔板入槽到位,光轴对齐,样品台能移动,导线通道畅通。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/88ab92dcb4074b3f9cc0204053147d78.webp)![](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/53cc170c040d43dc9e696f6416a2c7ca.webp)![](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/00e56792fa944c1b87d22acc1c66d01e.webp)![](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/e82917f57a1a43e1af32d556e9c380a6.webp)![](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/d2dc0df8ba3948cb9a9687654b05a2bf.webp)

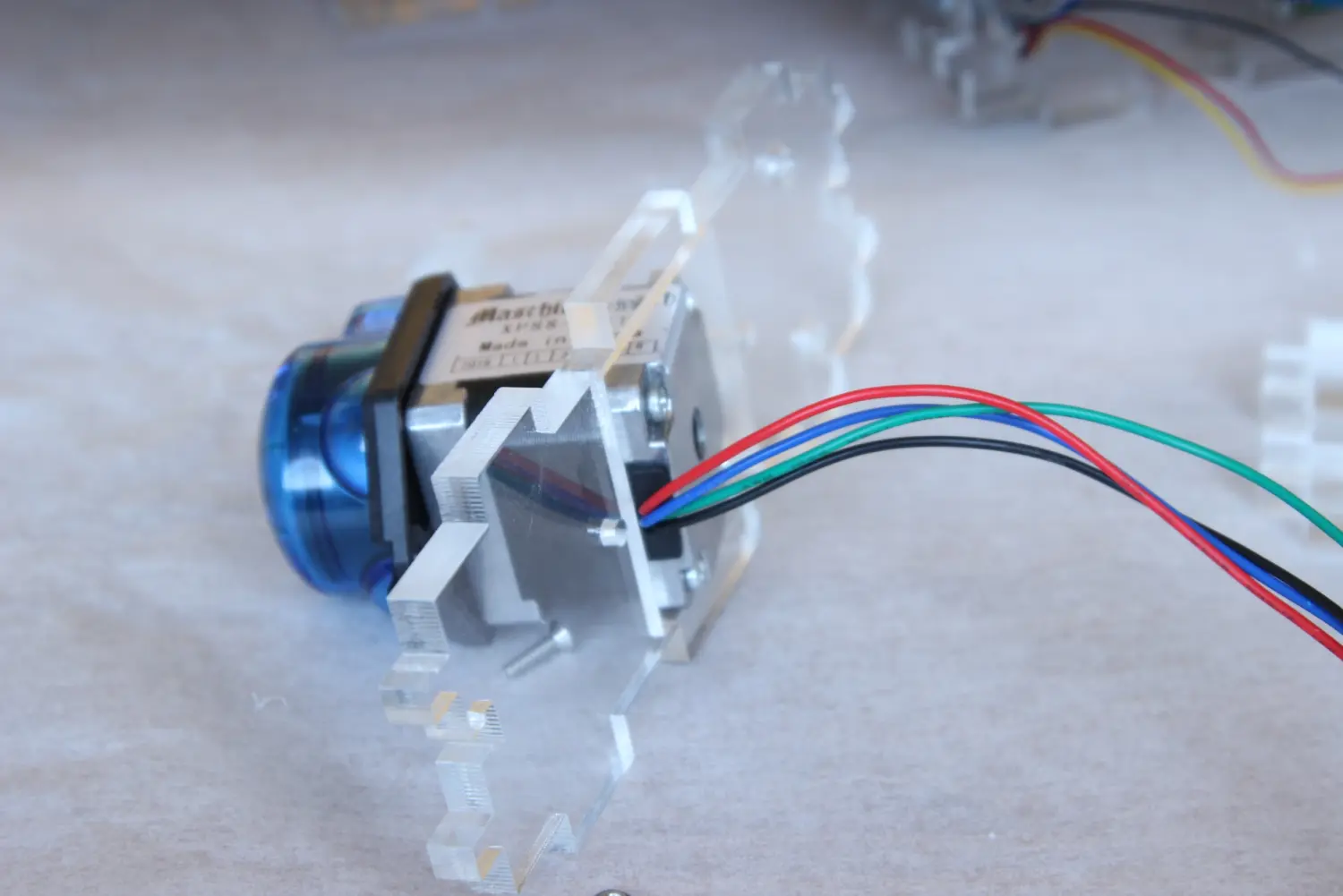

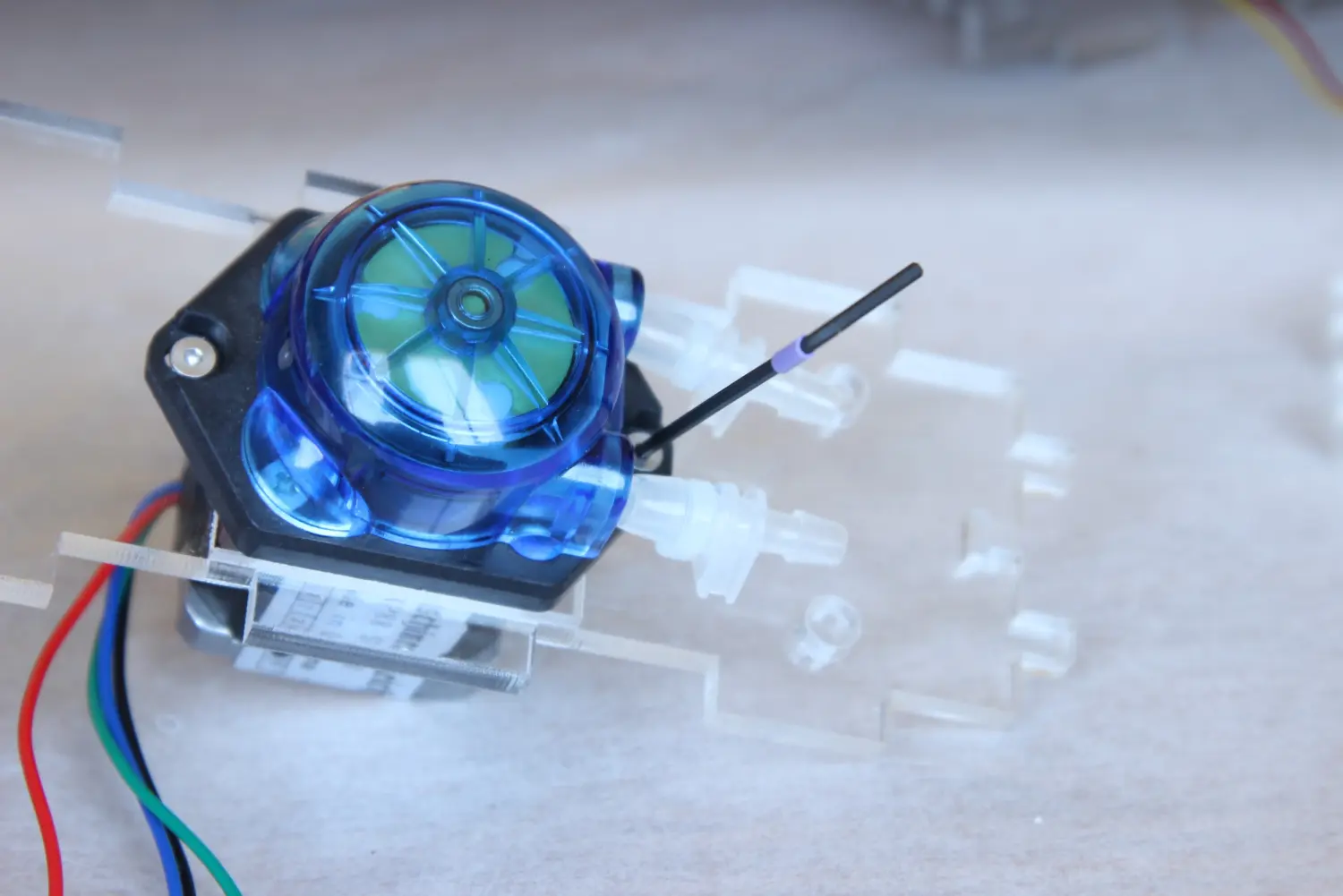

泵与H安装板

把蠕动泵固定到 H 板,使管口对准预留通道。

1. 将蠕动泵安装于H,电线穿孔,泵管朝向图示管孔,再固定泵体。

**检查:** 泵体牢固,管口朝向预留孔,导线未受夹。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_step-19.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/05bf675f7e234a65b51a61a964a67b17.webp)![pictures_step-20.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/a119bf534ff54396a574a056bfb92255.webp)

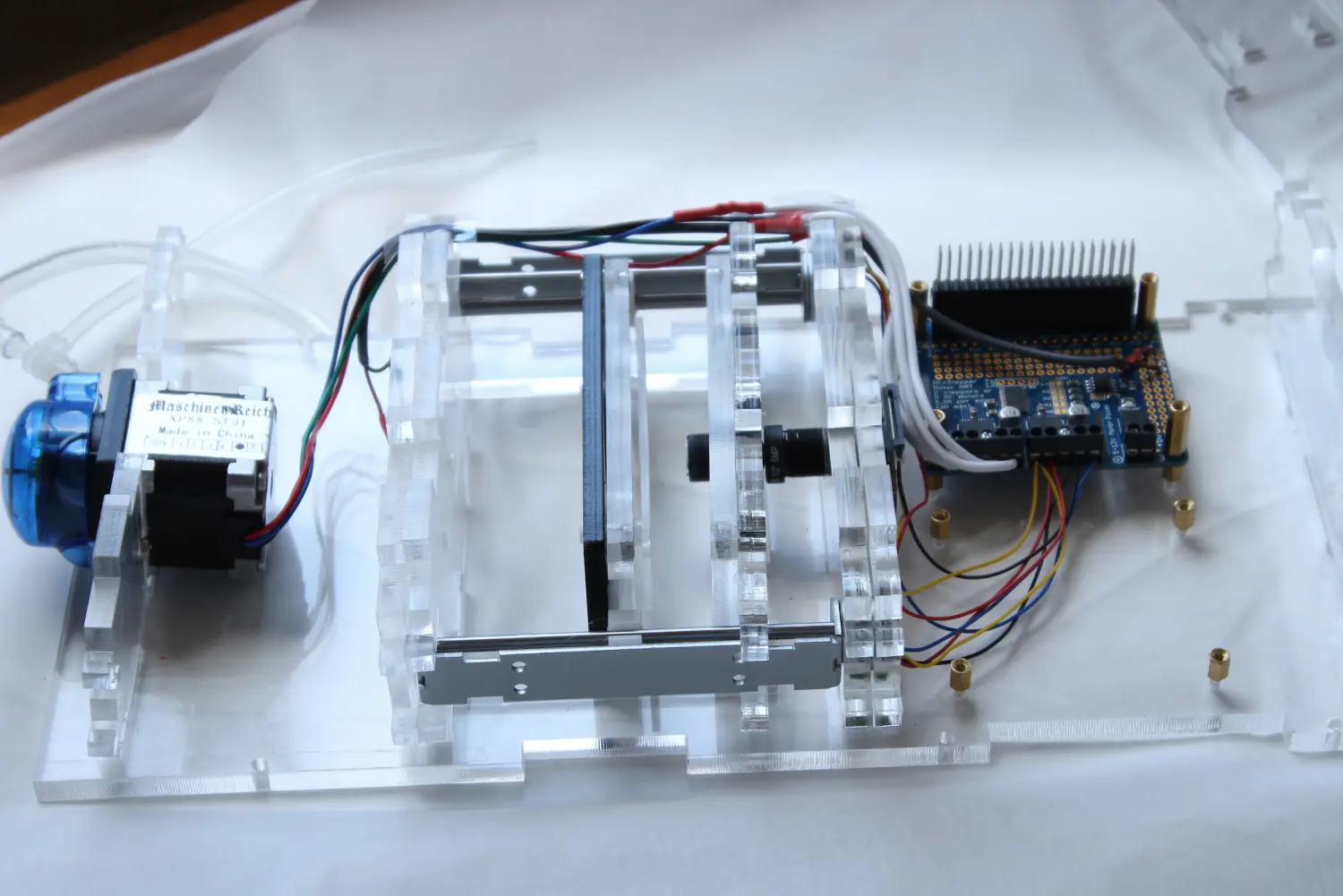

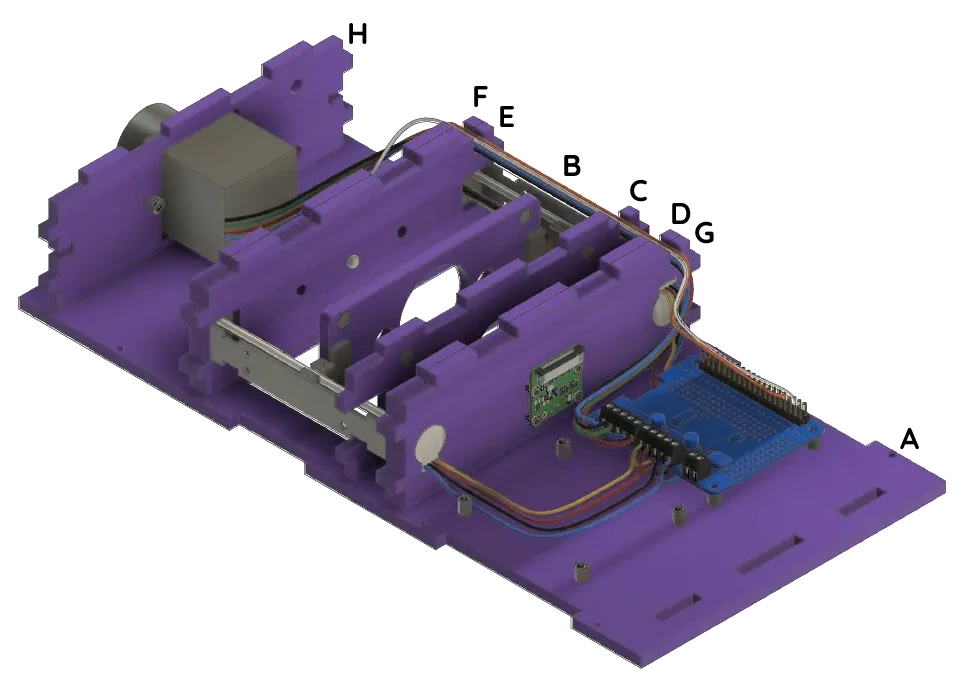

安装泵组件

将泵安装板接到底座,留出管路和接线空间。

1. 将H及泵组件安装到底板A,对照实物图检查整体布局。

**检查:** H 板入槽到位,管路和导线有余量。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-15.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/8a21364addca4afe90dd84be0d0715ea.webp)![pictures_step-21.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/15b6b780056f4bc4b607861a61c686ec.webp)

电机HAT端子接线

识别步进线圈并将对焦电机、泵接到各自驱动端。

1. 根据原版接线图连接对焦步进电机和泵。

2. 双极步进电机有两组线圈,应先用万用表识别线圈对。

**检查**:不要只凭线色接线;交换泵和对焦端口后必须同步修改配置。轻拉检查端子不松脱。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_step-22-rendered.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/51ffcce1475246cdb90ca1ce01013e52.png)

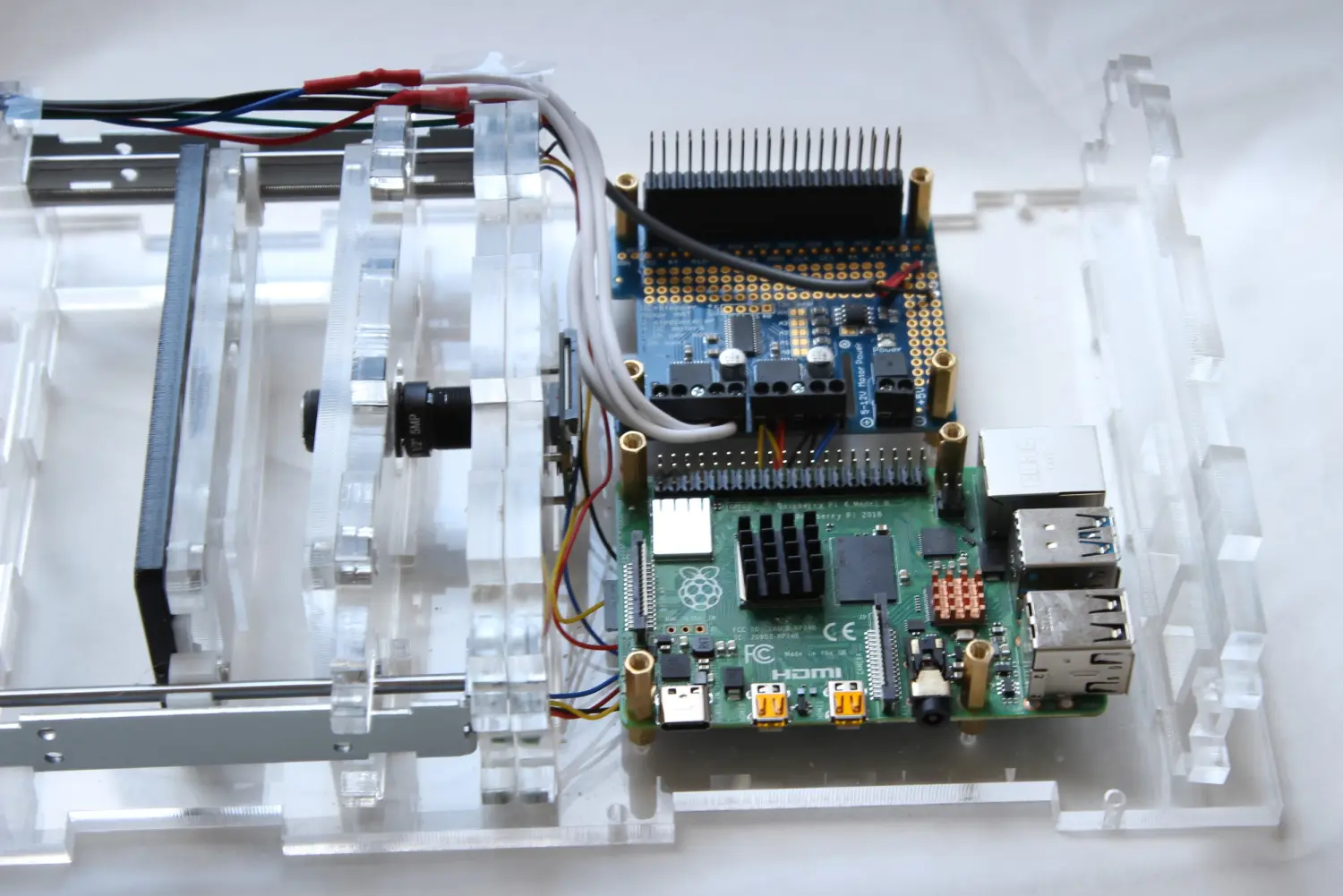

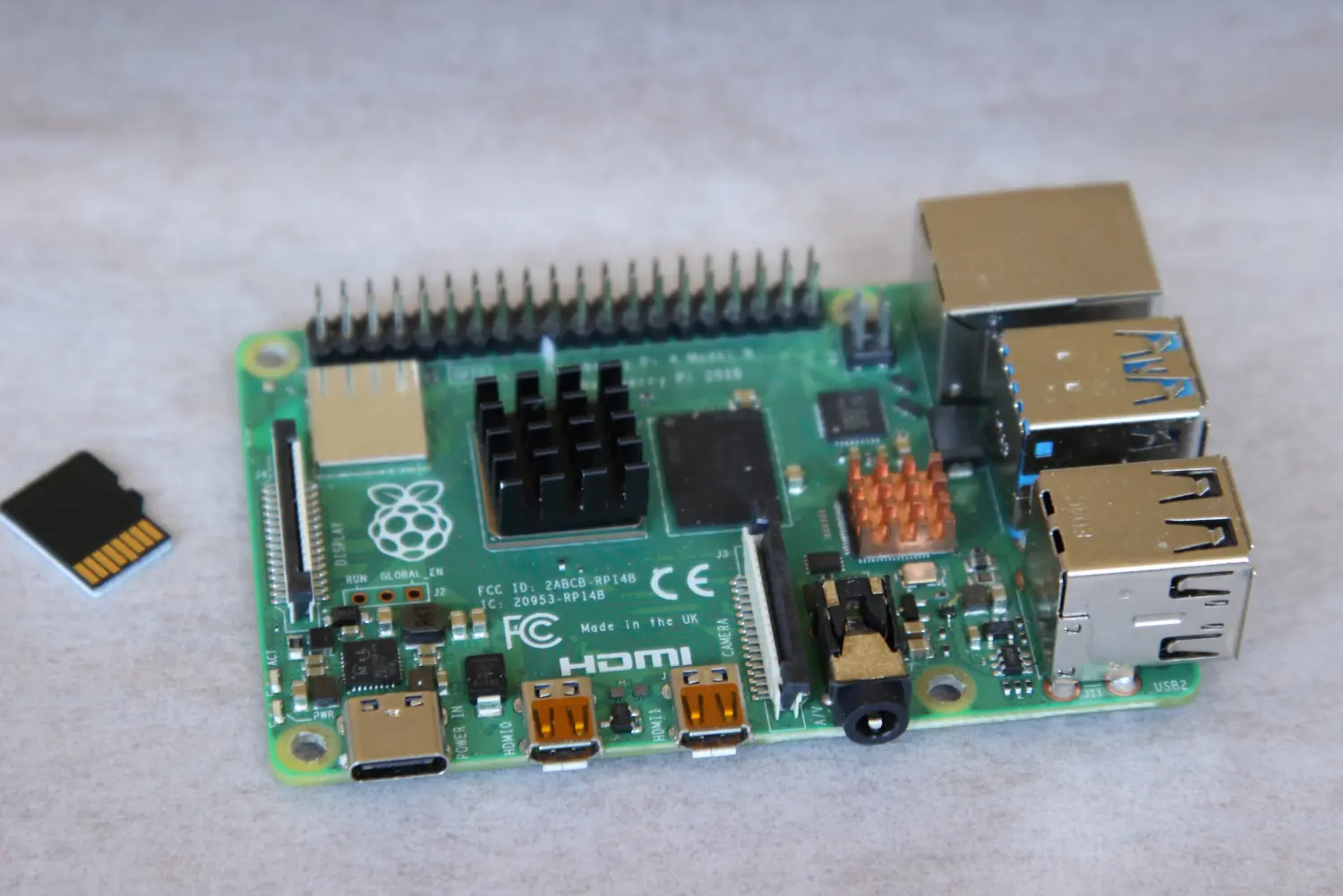

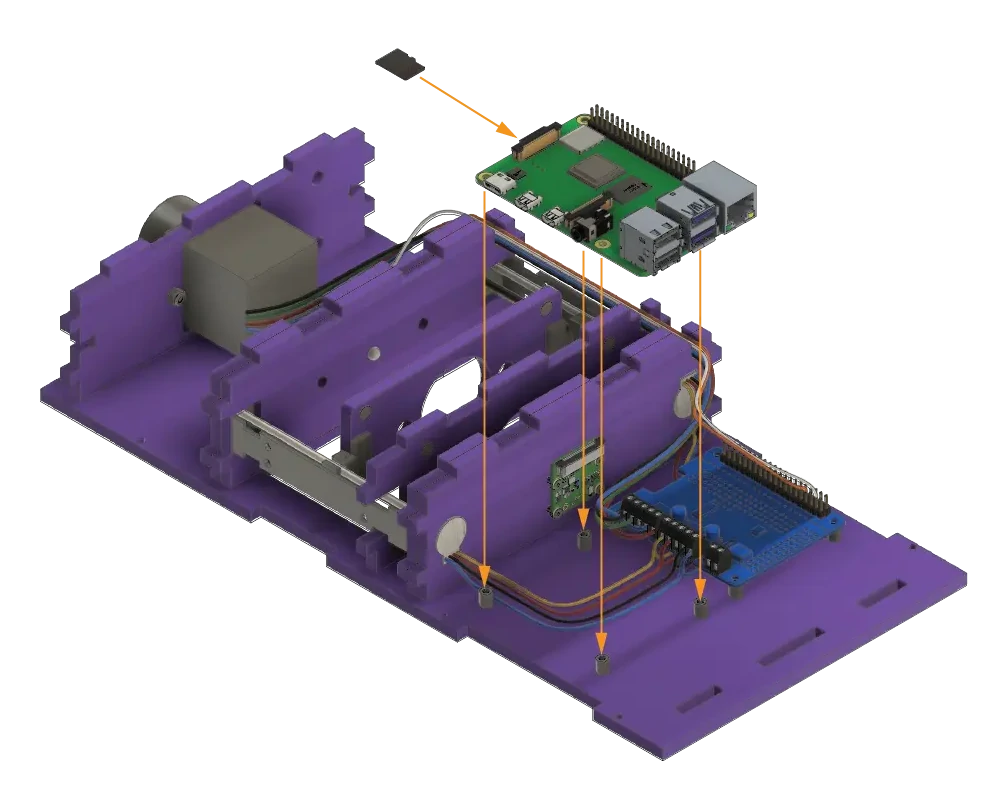

写卡、散热片与树莓派

准备匹配 Adafruit HAT 的系统卡并固定树莓派。

1. 从官方发行页选适用于Adafruit HAT的adafruithat镜像,用Raspberry Pi Imager写入至少32GB卡。

2. 装散热片、插卡并固定Pi到底板A。

**检查:** 系统写入校验完成,版本已记录,树莓派固定且散热片不碰邻近元件。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_step-24.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/beff1398789b4926a2a1ed7533cd3fd9.webp)![render_step-16.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/b59099cc3e714d1f8fd3d21760d965ef.webp)写卡会清空所选存储卡,先核对盘符并备份;记录镜像完整版本。

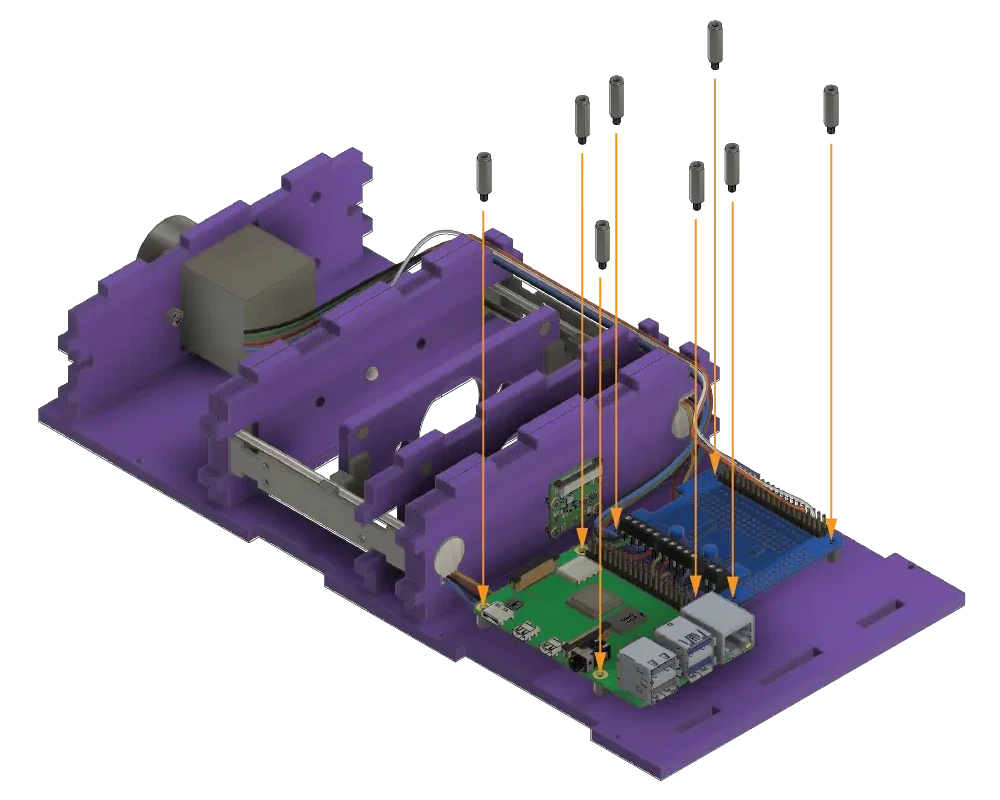

安装8个长支柱

固定下层板卡,为上层 HAT 留出安装高度。

1. 用8个M2.5×15 mm支柱固定电机板和树莓派,并为上层HAT提供支撑。

**检查:** 8 个支柱长度正确,板卡无弯曲,上层空间充足。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-17.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/42295974f60e4eb5884c1974a4ea5766.webp)![pictures_step-25.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/e103342cc13d4c76b5e6f76902c3adc3.webp)

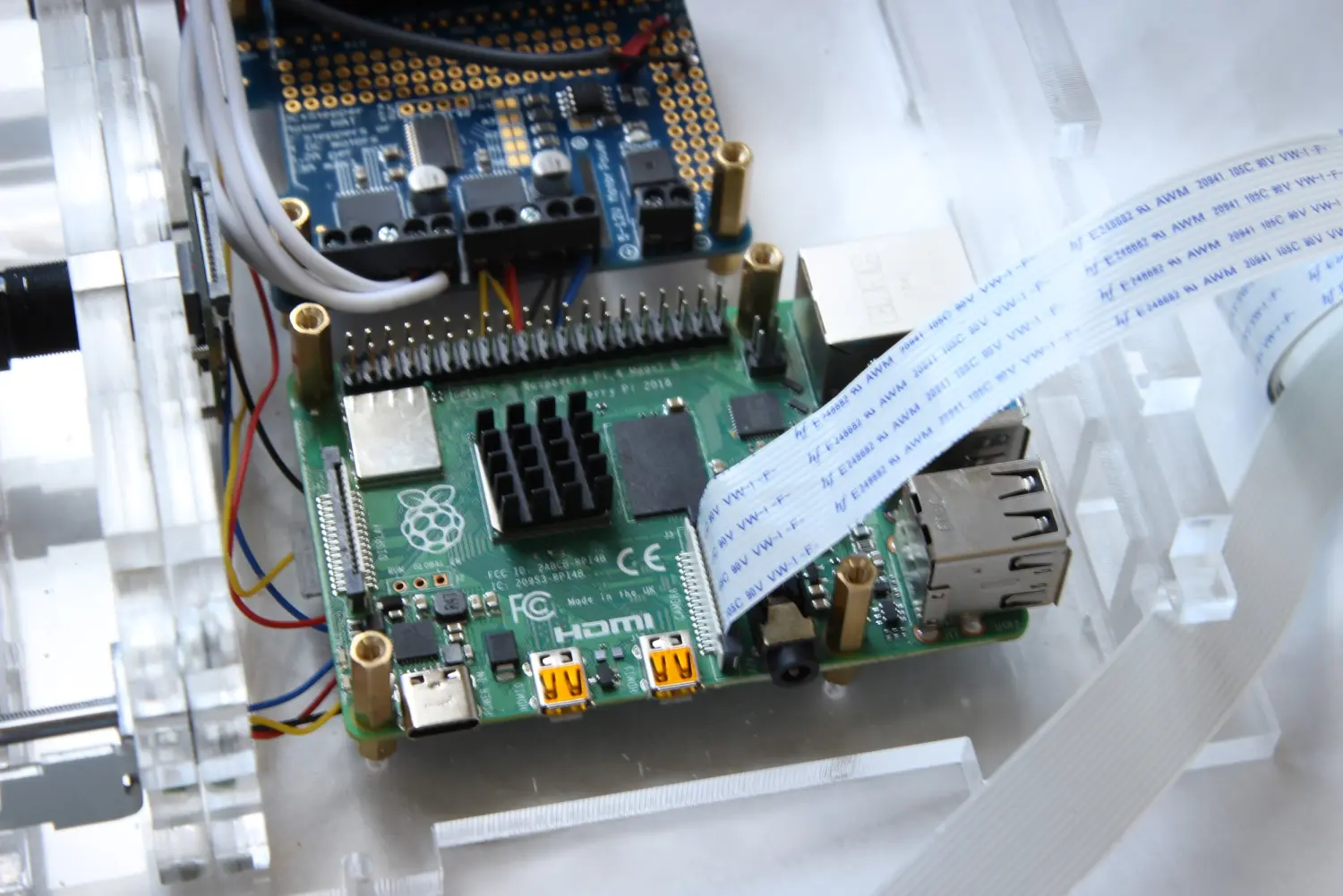

连接Pi端相机排线

将 CSI 排线的一端锁入树莓派相机接口。

1. 轻抬接口锁扣,按照片方向插入排线后压回锁扣。

**检查:** 排线插入深度一致、锁扣闭合,线身无折痕或夹压。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_step-26.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/bca4f1d5834d456d9f2bf121a7c46044.webp)排线只在断电时插拔,不强拉锁扣。

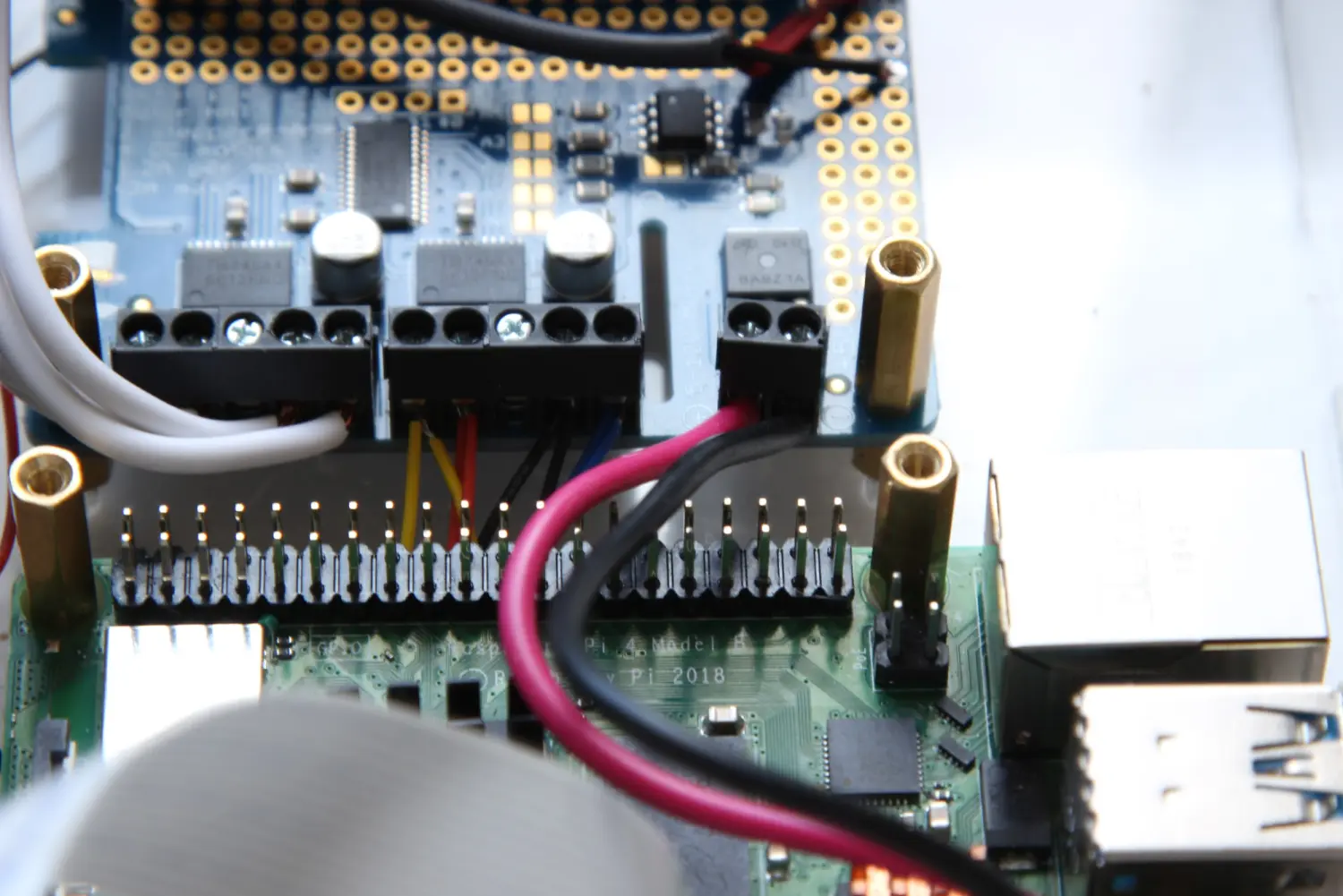

电源端子接线

分清树莓派 5V 与电机供电链路,防止接错电压。

1. 按图连接电机板电源导线,核对极性和供电方案。

2. 原BOM区分Pi的5V 3A电源及升压供电链路。

**检查**:USB升压模块原表要求12V端限流0.8A;不得把12V接入Pi的5V输入。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_step-29.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/91ea61015d904c4794cb95d5fa21da57.webp)

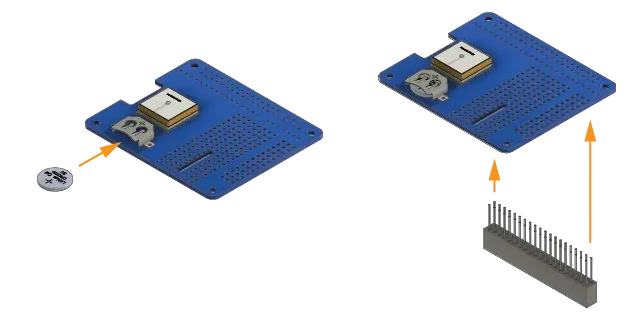

准备GPS HAT

为选配 GPS 板装电池并焊好排针。

1. 装入GPS板所需CR1220电池,并焊接连接排针。

**检查:** 电池极性与座标记一致,排针焊点无桥连;无 GPS 配置已跳过此项。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-18-1.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/01098c2c11cf4f61a550c673acd88bcf.webp)

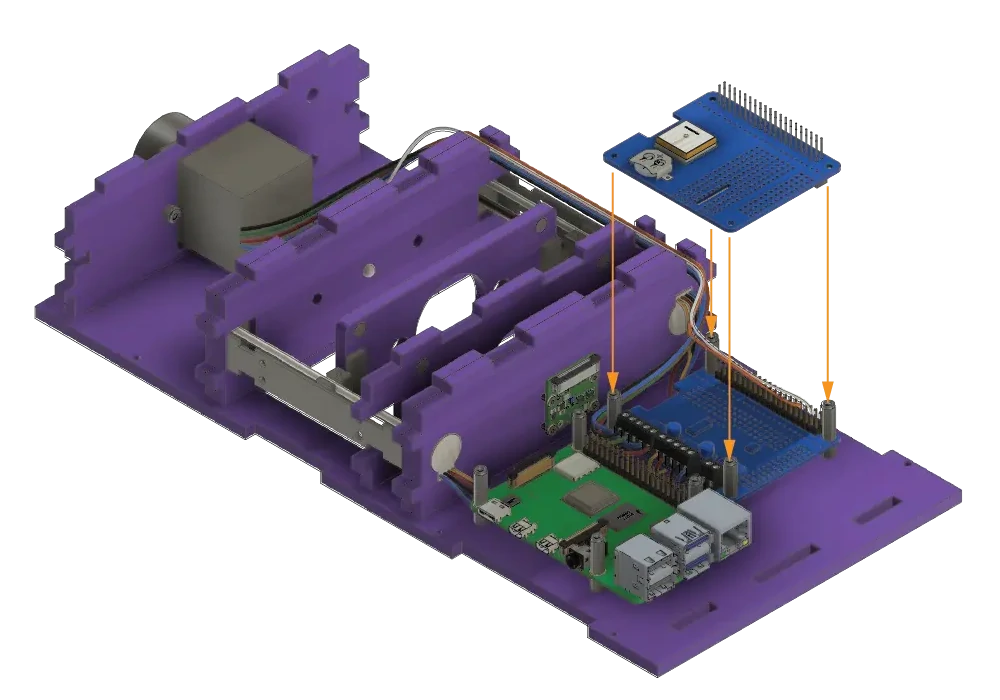

安装GPS HAT

将 GPS 板安装到对应支柱并保持排针对齐。

1. 将GPS板放到电机板上方对应支柱处,对齐接口和安装孔。

**检查:** 安装孔和排针对齐,无偏针或短路。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-18.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/44899ae68a864e8d980ca96a58a8e673.webp)

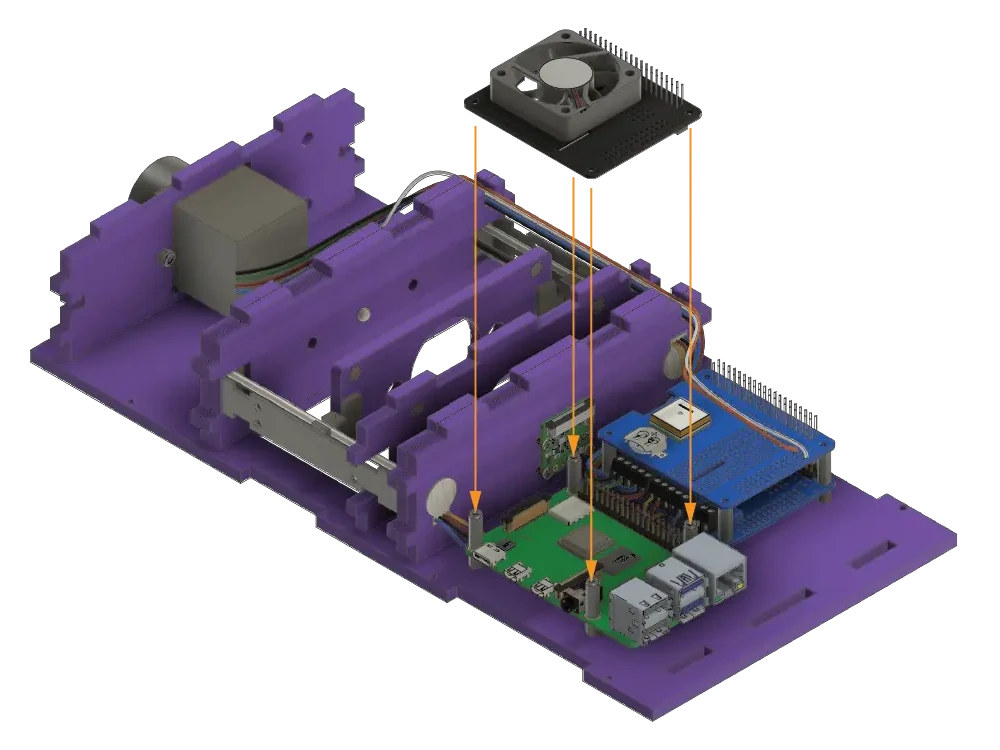

安装风扇HAT

固定风扇板,同时为相机排线保留通道。

1. 把风扇板装在树莓派上方支柱。

**检查:** 风扇能自由转动,相机排线位于预留槽中。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-19.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/bbde80ac911540b5821239ab2ce17989.webp)

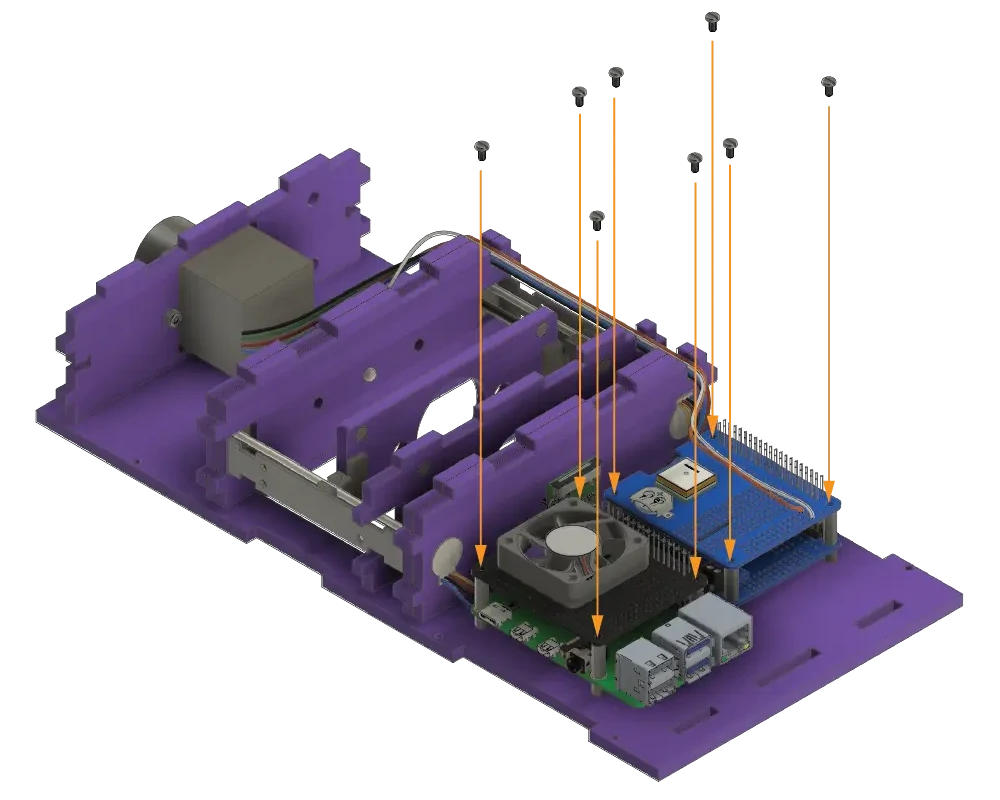

固定上层HAT

锁定上层板卡,使排针和支柱均无侧向受力。

1. 用图示8枚螺丝将GPS和风扇HAT固定到支柱上。

**检查:** 8 处固定均已检查,螺丝与支柱匹配,PCB 未弯曲。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-20.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/d11edbb157354fe68d8b2a6ddfce22b1.webp)

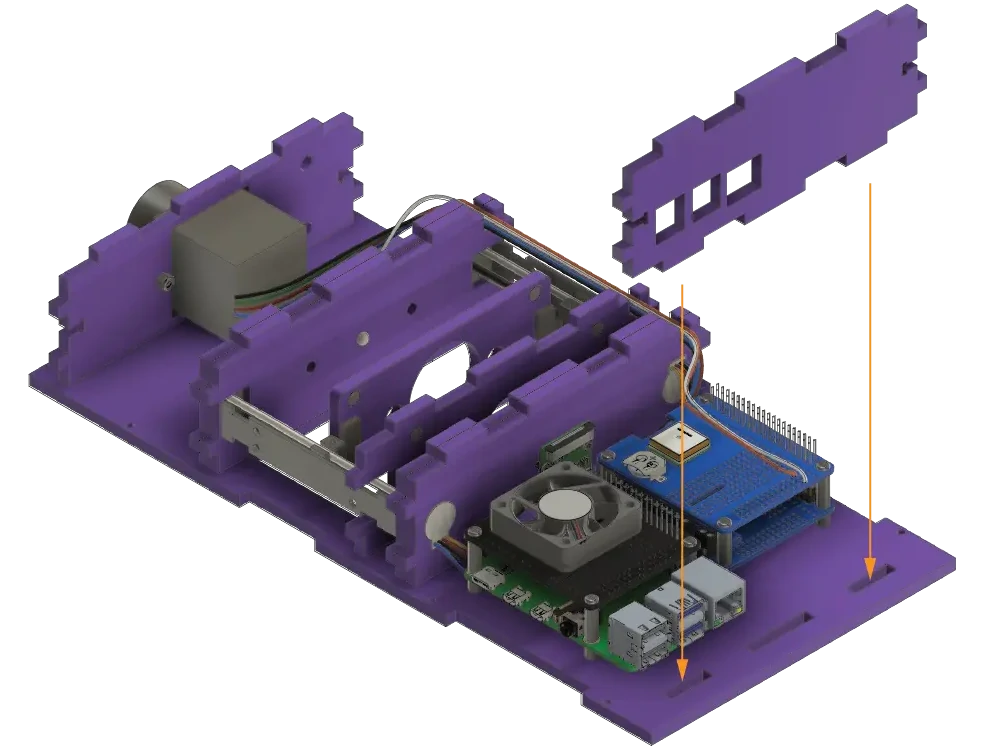

安装后板I

定位后板,为侧板合拢建立基准。

1. 将后侧板I插入底板A对应槽位。

**检查:** 后板完整入槽且无裂纹。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-21.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/16c675b1f4df4a17a75fe8b2ffaad4a7.webp)

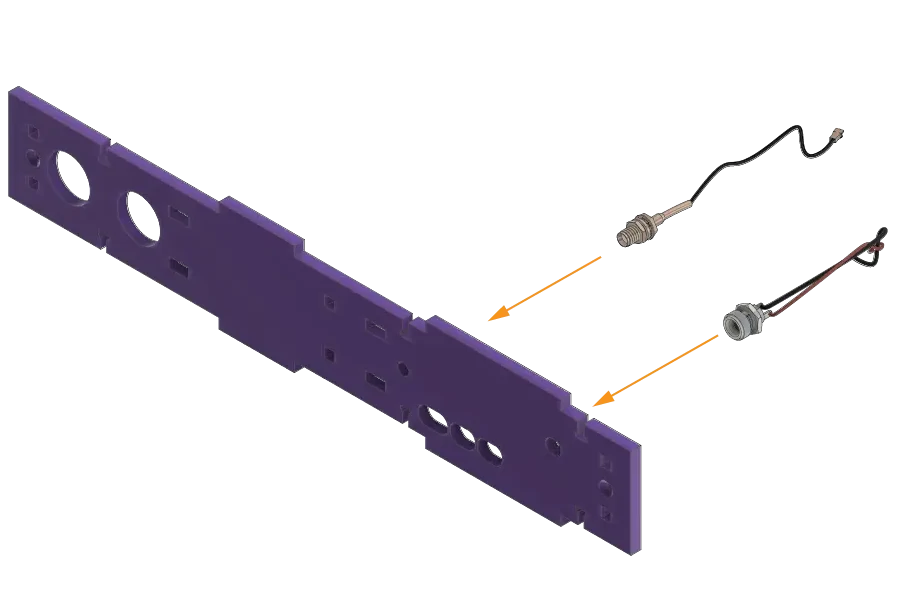

侧板连接器

把外部电源与天线接口固定在侧板上。

1. 把电源和GPS天线连接器装到J板对应位置。

**检查:** 接口紧固,内侧线缆有余量,无扭转受力。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-22.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/301f1a33c30c4ff3b3e95200db28f22a.webp)

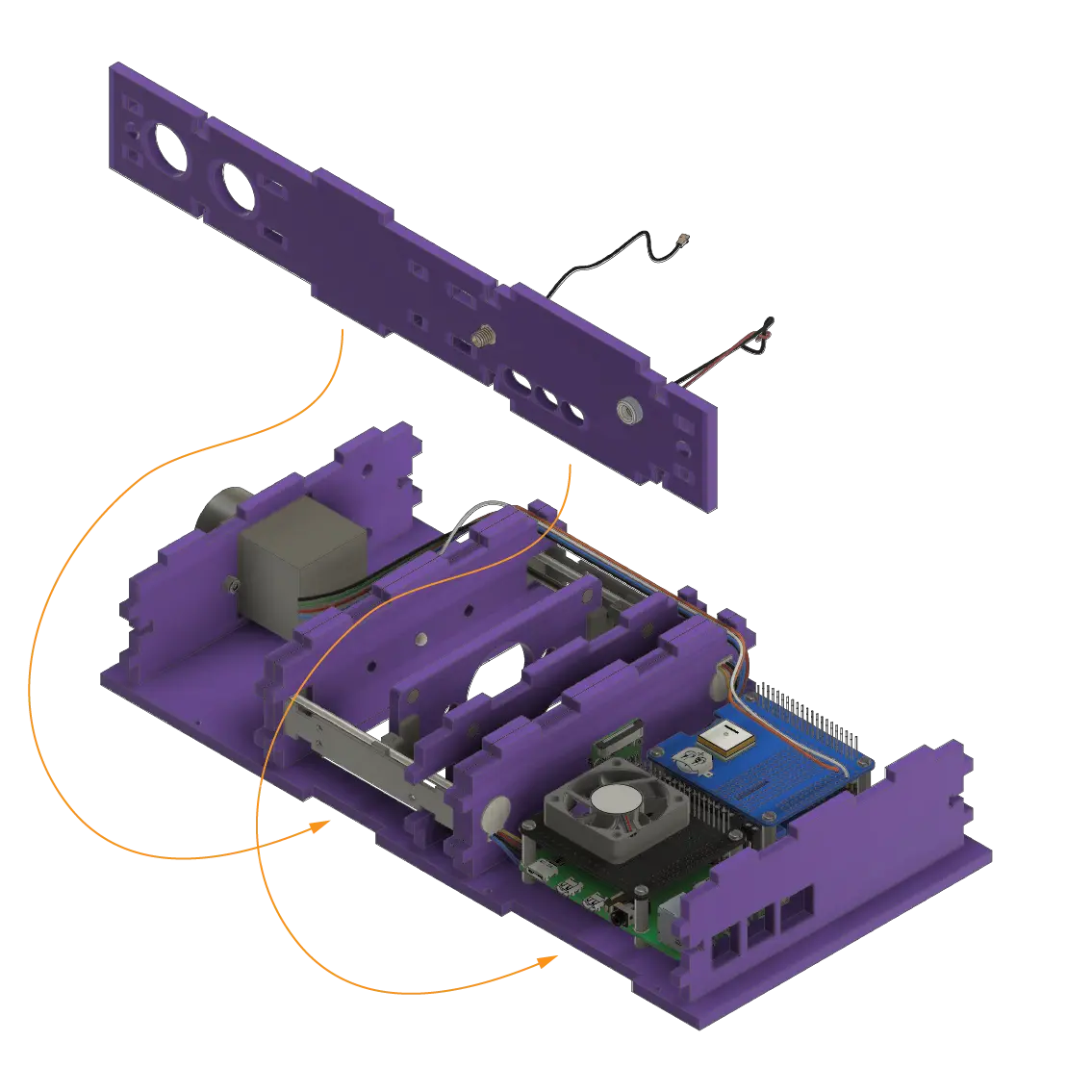

安装侧板J并连接GPS

将带接口的侧板装到底座并接好 GPS 天线线缆。

1. 将J插入底板,按图连接GPS线。

**检查:** J 板入槽,天线接头对正扣合。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-23.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/c0164eab3d874bd39fa26a7e58abdb92.webp)

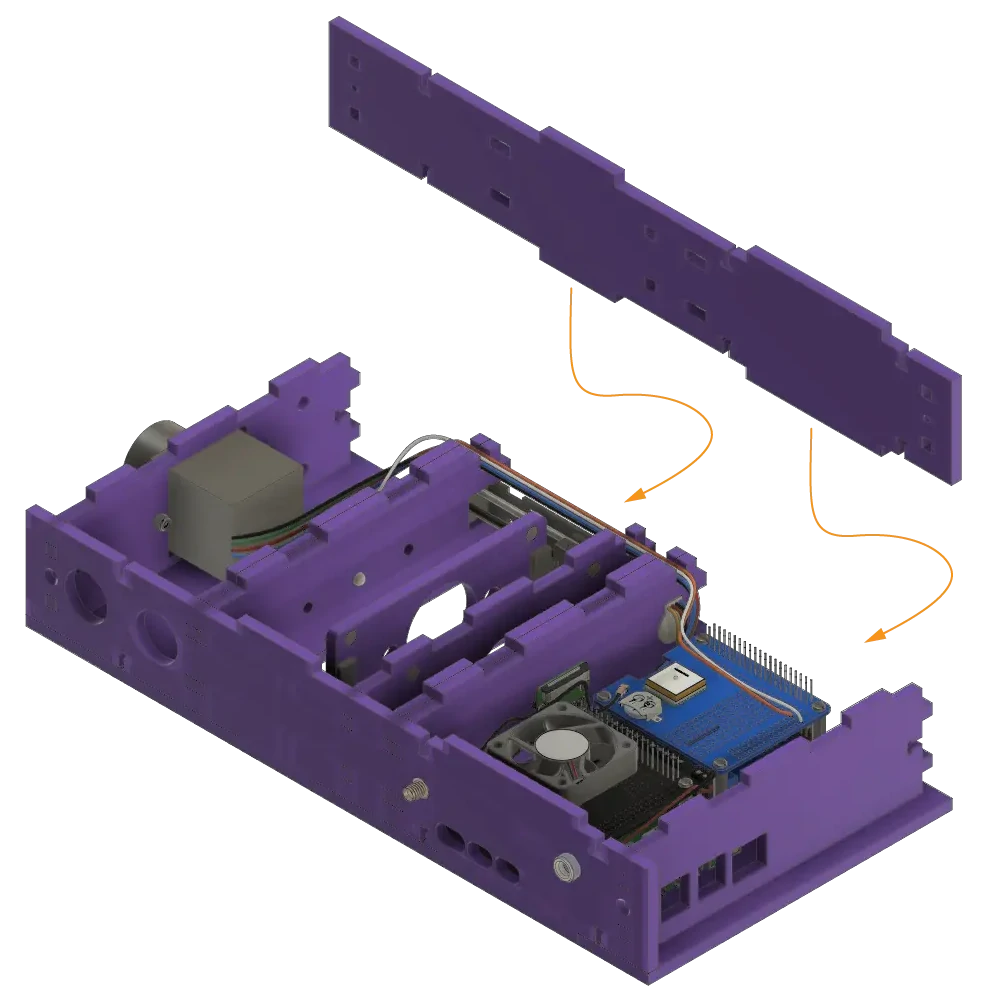

安装另一侧板K

装上另一侧板,检查机壳内线缆空间。

1. 将K装入底板A对应槽位。

**检查:** K 板方向正确,内部线缆未压入接缝。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-25.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/3528af55ee5743e399ea51c0ce3c0ca3.webp)

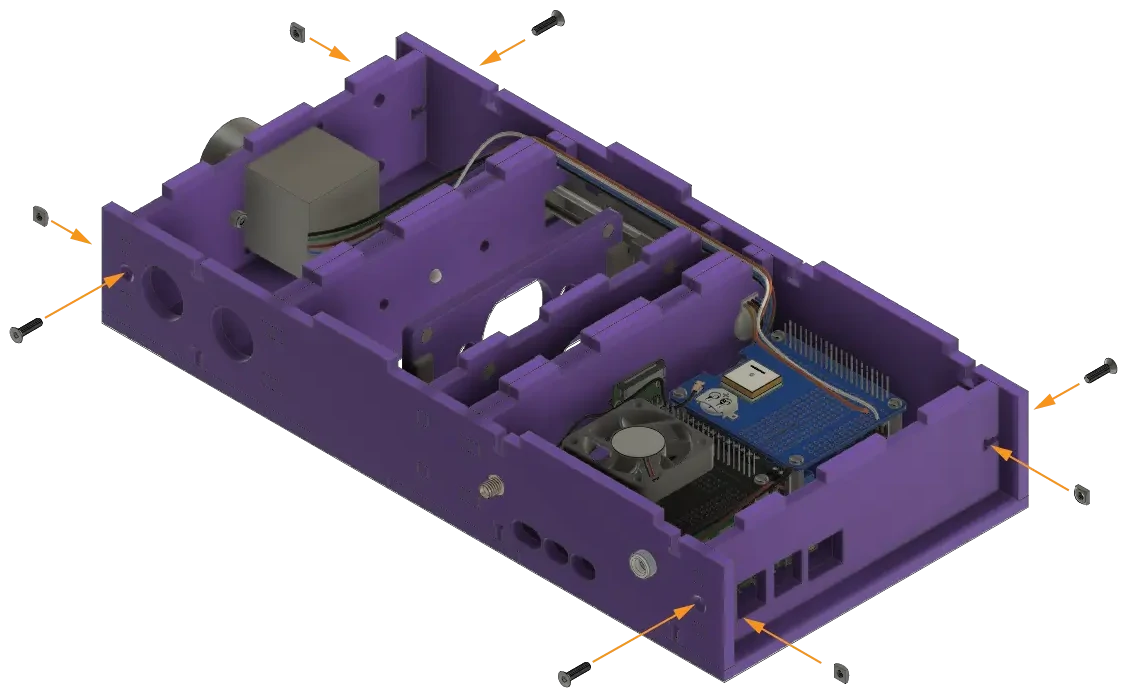

固定侧板接合处

连接相邻侧板,校正机壳形状。

1. 用图示螺丝与螺母固定侧板之间的连接。

**检查:** 侧板接缝对齐、螺母就位,板材无裂纹。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-26.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/7c804be274f44d32935b4fda1ed72538.webp)

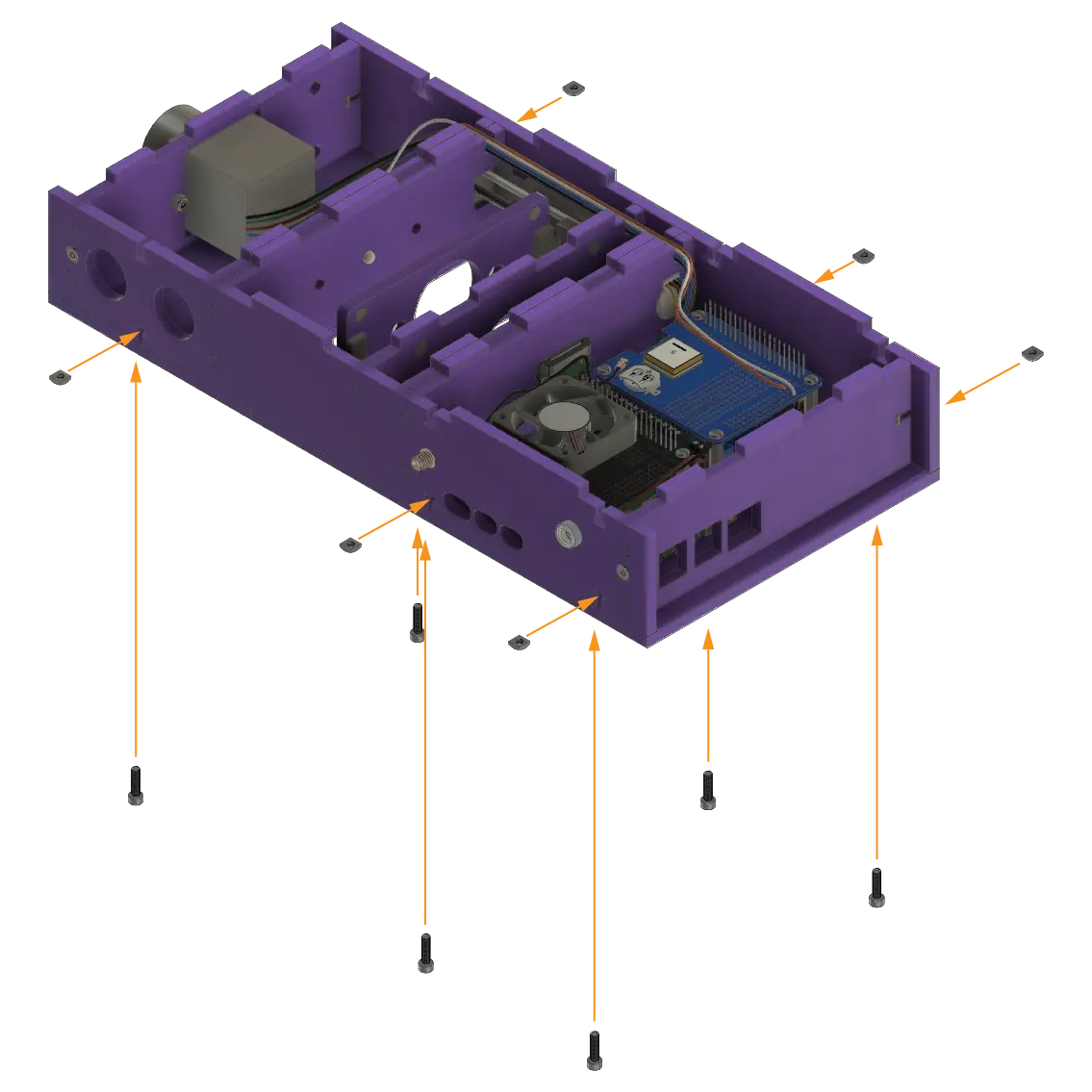

固定侧板到底板

把已对齐的侧板锁到底座上。

1. 把侧板用螺丝与螺母固定到底板A。

**检查:** 侧板与底板贴合,螺丝牢固,机身无松动。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-27.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/001fcf06cb254ad488d6f506043b4d37.webp)翻转机身前托住尚未固定的板件。

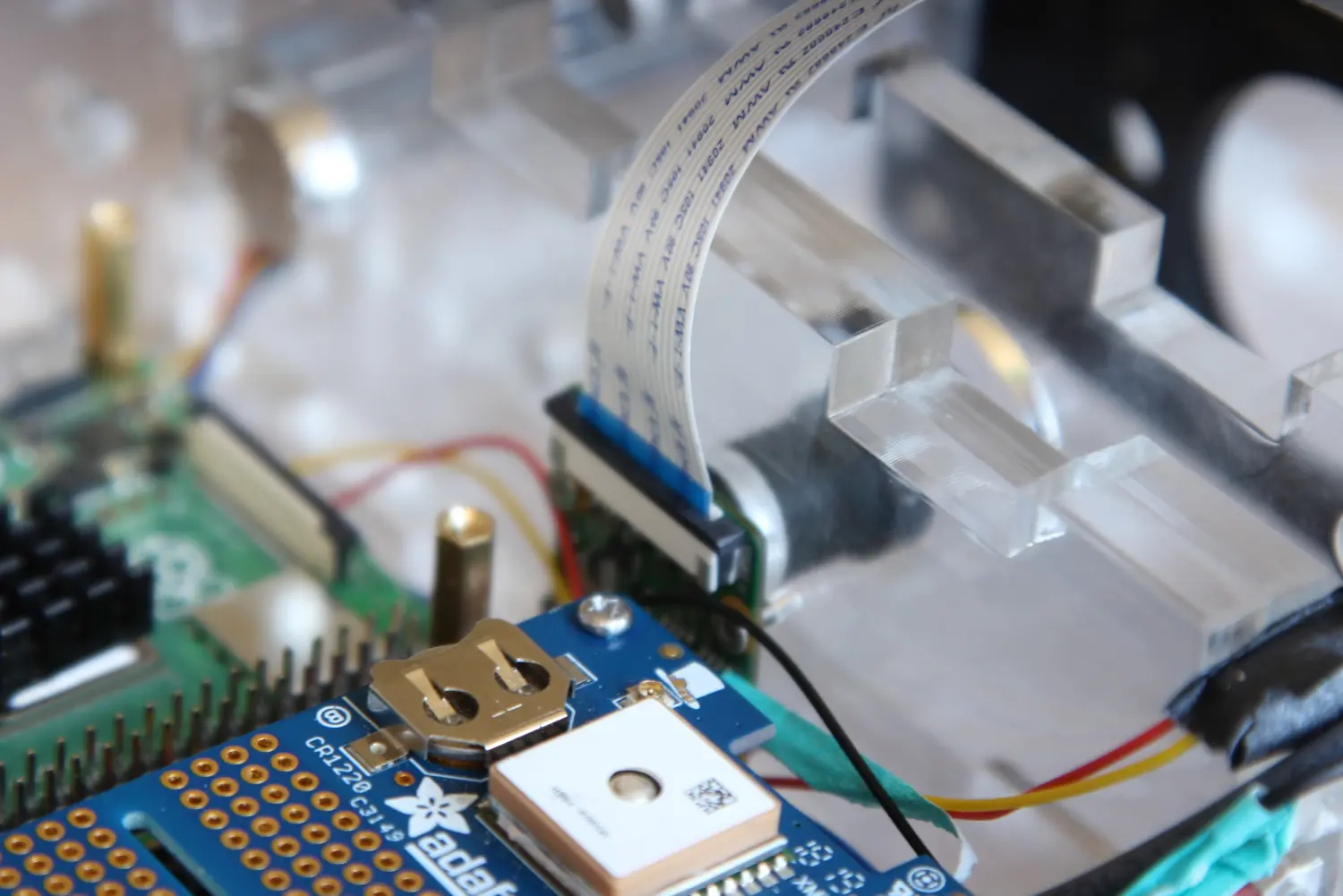

连接相机端排线

将 CSI 排线另一端锁入相机板接口。

1. 在相机板端轻抬锁扣、插入排线并锁定。

**检查:** 相机端锁扣闭合,排线接触面方向正确且未反折。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_step-28.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/bfd84f0e235e43f699650e11d4964d96.webp)

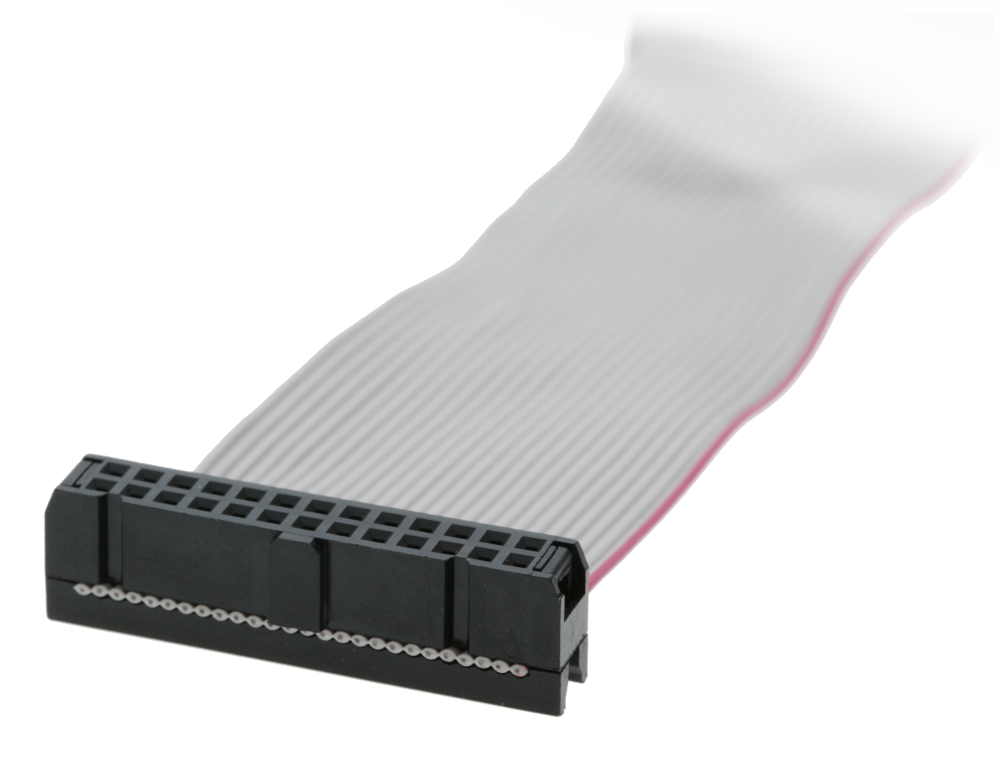

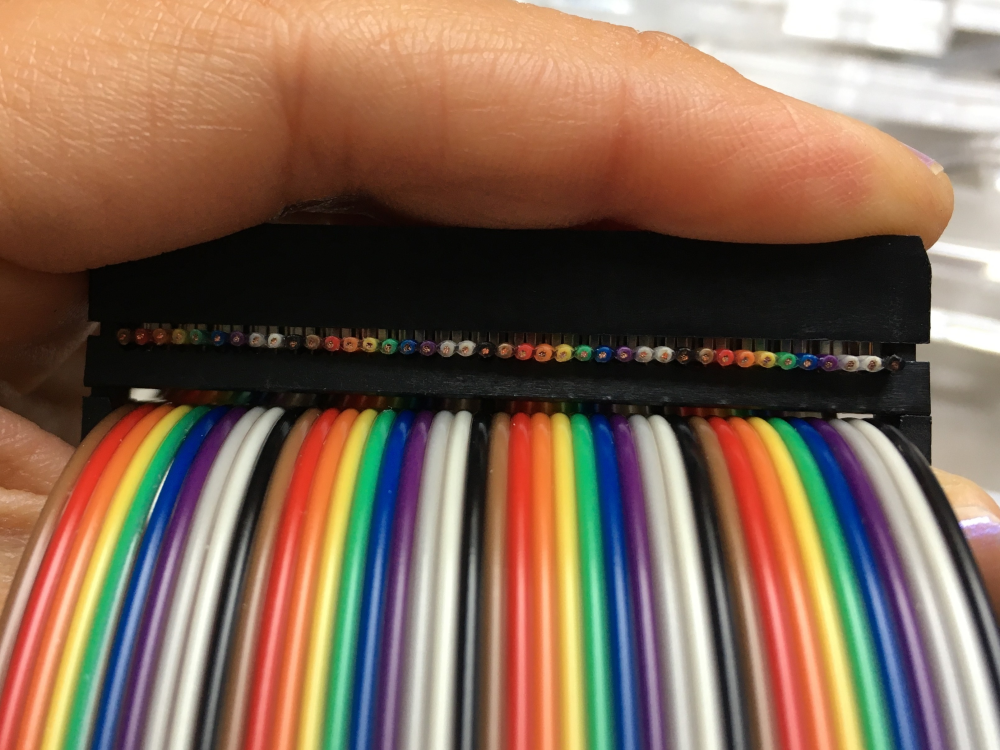

压接GPIO排线

制作一根针位直通的 40P GPIO 排线。

1. 使用10 cm 40P排线与两个2×20 IDC插座;

2. 两端接头须在排线同一侧、方向一致。

3. 用台钳均匀压接。

**检查:** 两端接头位于排线同一侧,用万用表逐针确认直通、相邻针无短路。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![pictures_ribbon_wrong.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/87585f969c0e45b78ec03d0fce05bad9.webp)![pictures_ribbon_good.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/e356b2aa83fc47ad82183bda0345577c.webp)

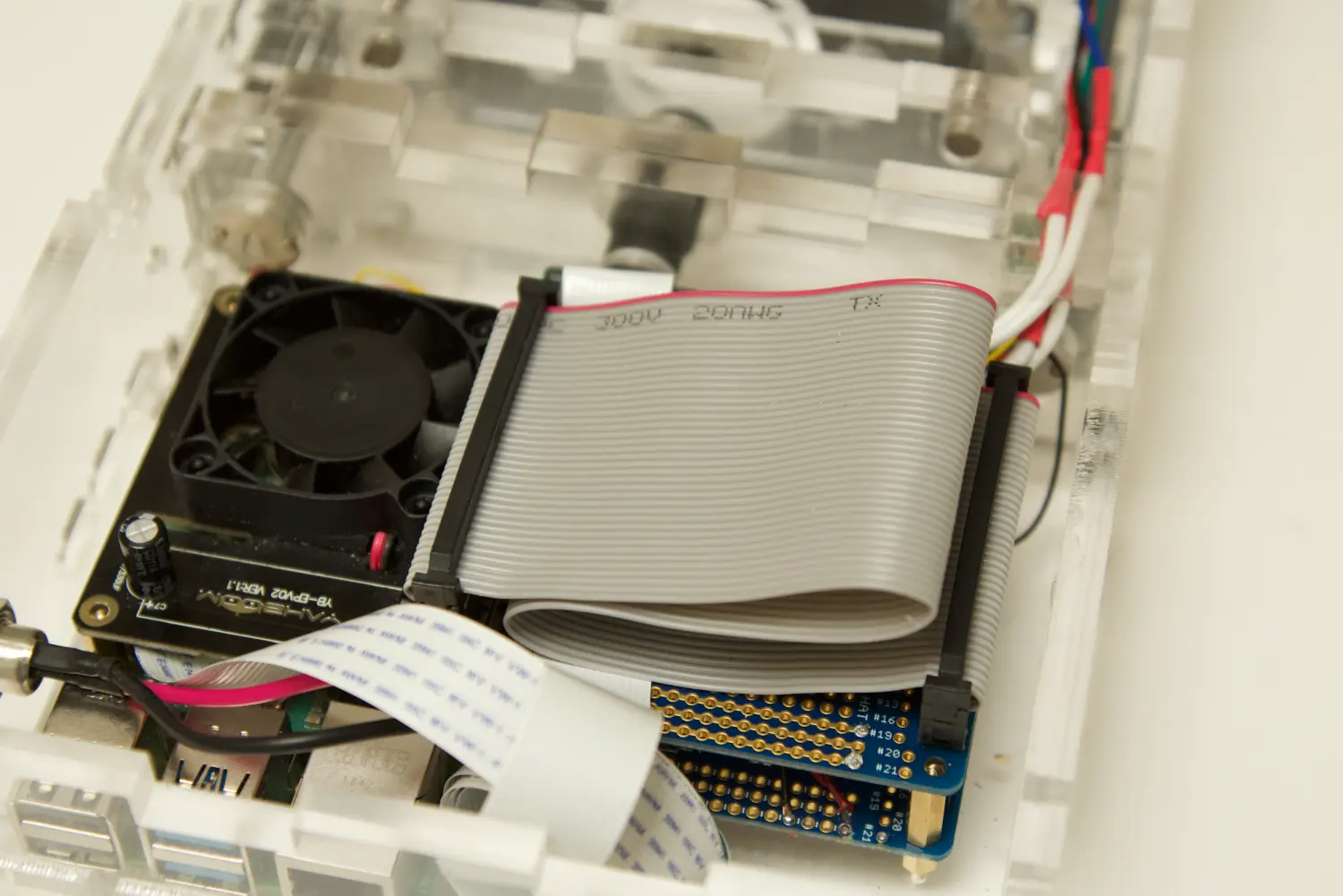

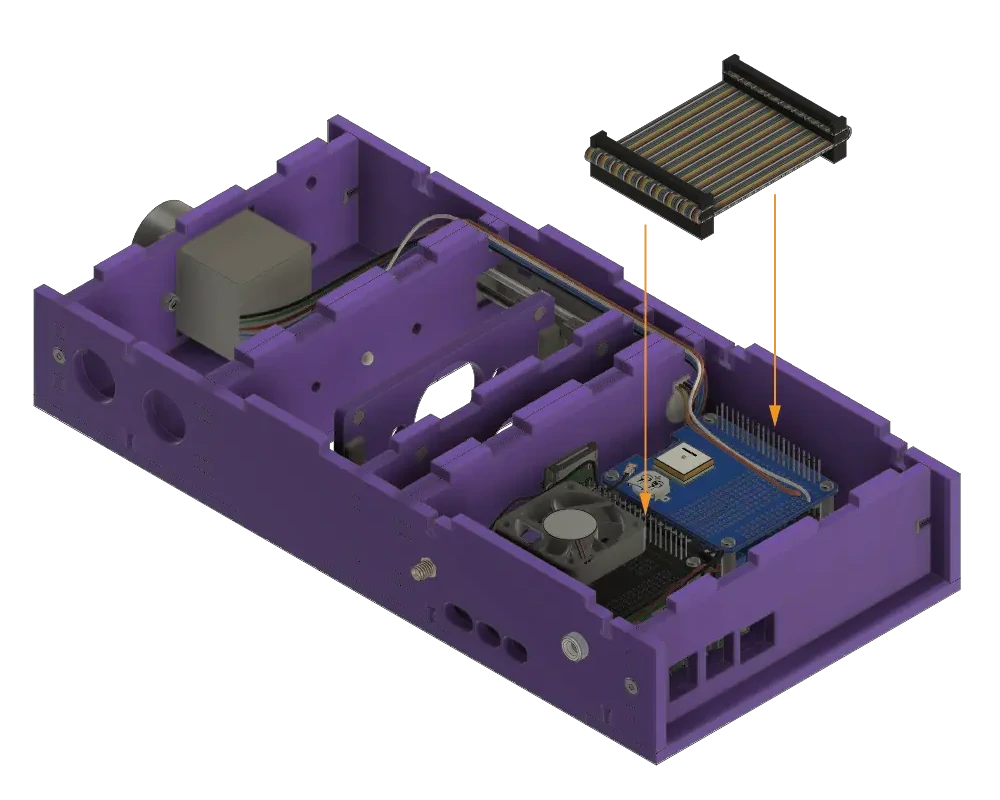

连接两个HAT的GPIO

用排线连接 HAT,并确认两端 Pin 1 对应。

1. 用GPIO排线连接风扇HAT和GPS HAT;

2. 可将相机排线从GPIO排线下方整理通过。

**检查**:核对Pin 1和全部40针一一对应,不能偏移一排。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-28.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/6f7099c8f4a24e8e83b6dbd7024c8d00.webp)![pictures_step-31.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/ff5fe0e1996a4a4fad5c500cb15e5470.webp)

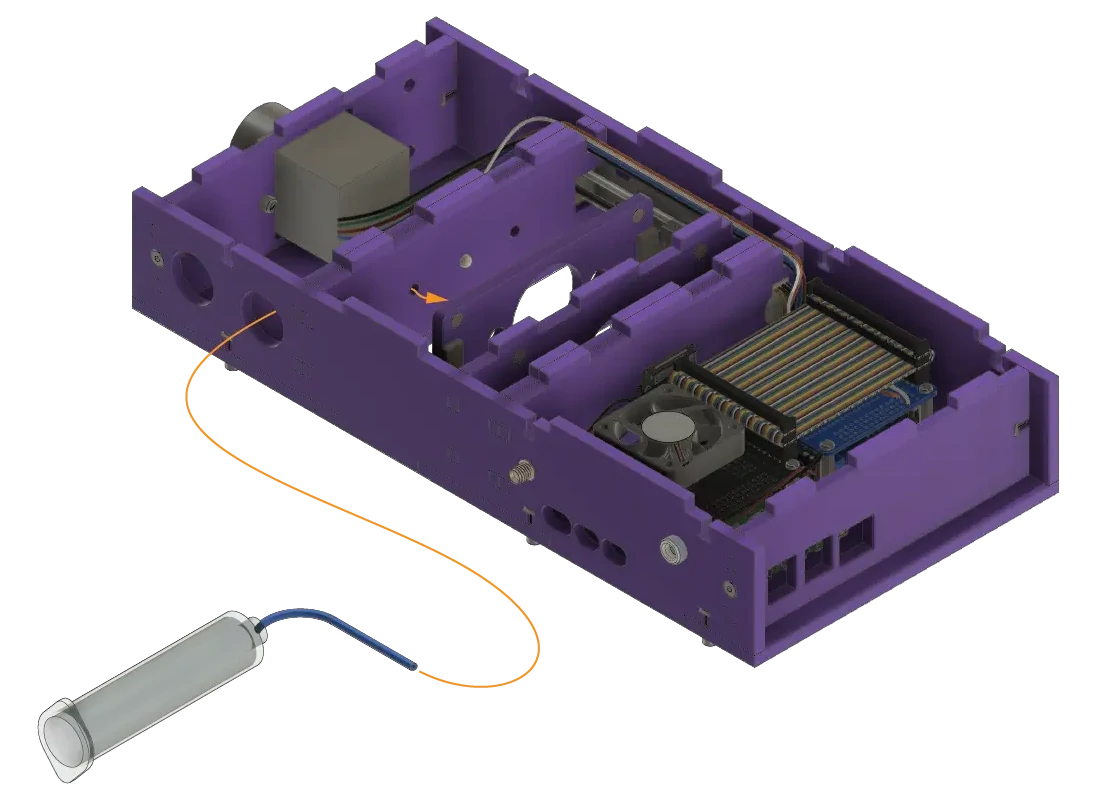

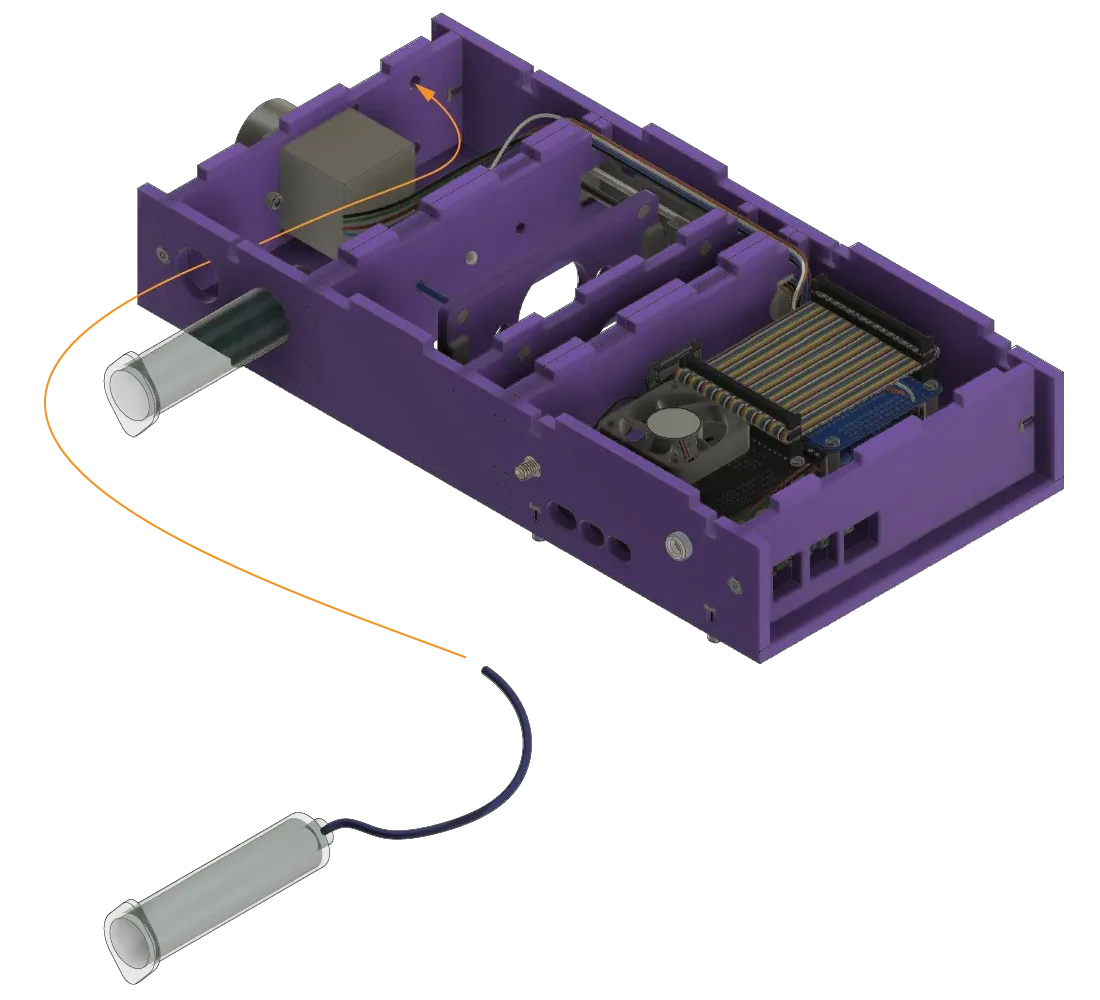

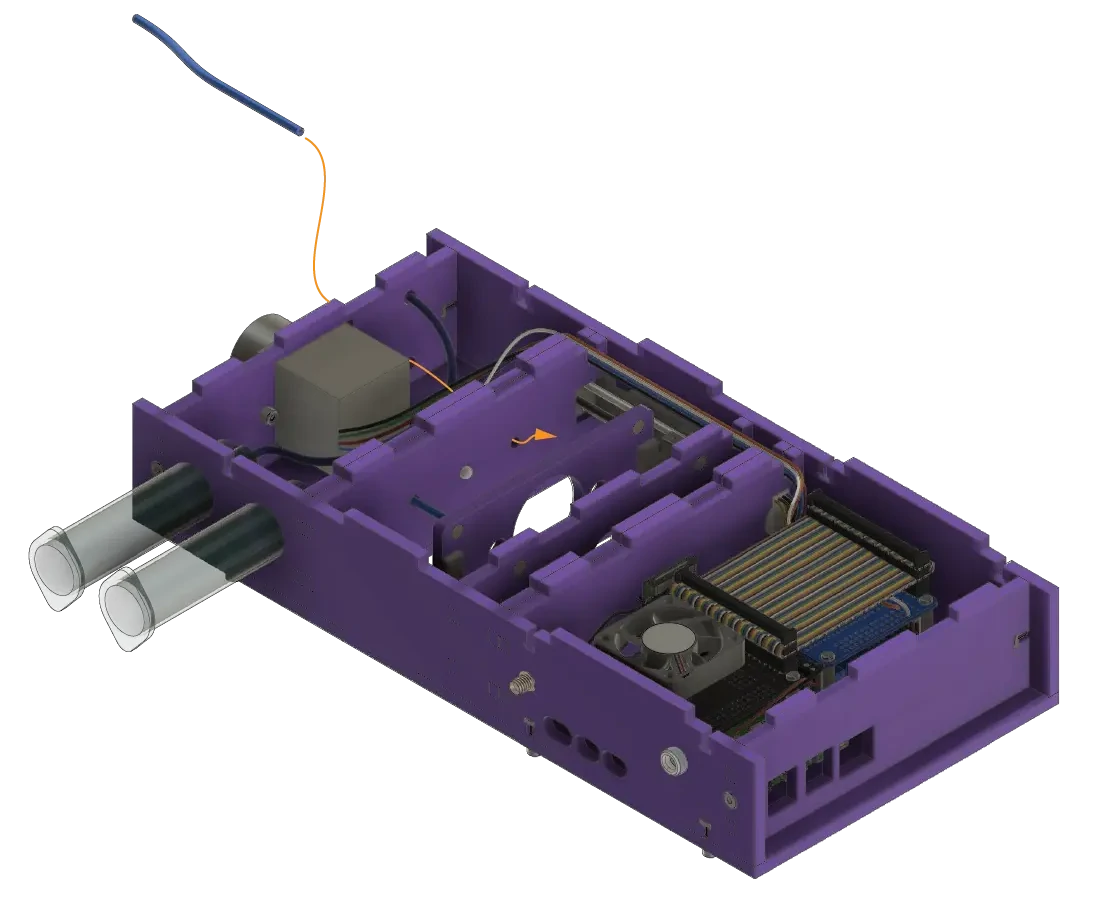

装配注射器和流体回路

连接进样、流动池与泵管,建立可检查流向的液路。

1. 依连续图连接两只20 mL注射器、1.6 mm内径管路、Luer接头、流动池和泵,管路按H与照明支架通道穿行。

**检查**:先用清水低速测试渗漏、堵塞、气泡及流向;原版流动池配置应与镜头和软件参数一致。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-29.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/27d7c8426f264780b501d5cc8d15d6a0.webp)![render_step-30.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/8ce430cfe9334f7f953a8b3d2b5c8c0c.webp)![render_step-31.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/4af4fb87e3134f41b5c54603652d9f9b.webp)![pictures_step-34.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/51051a062f22472c849a80ec17be1605.webp)

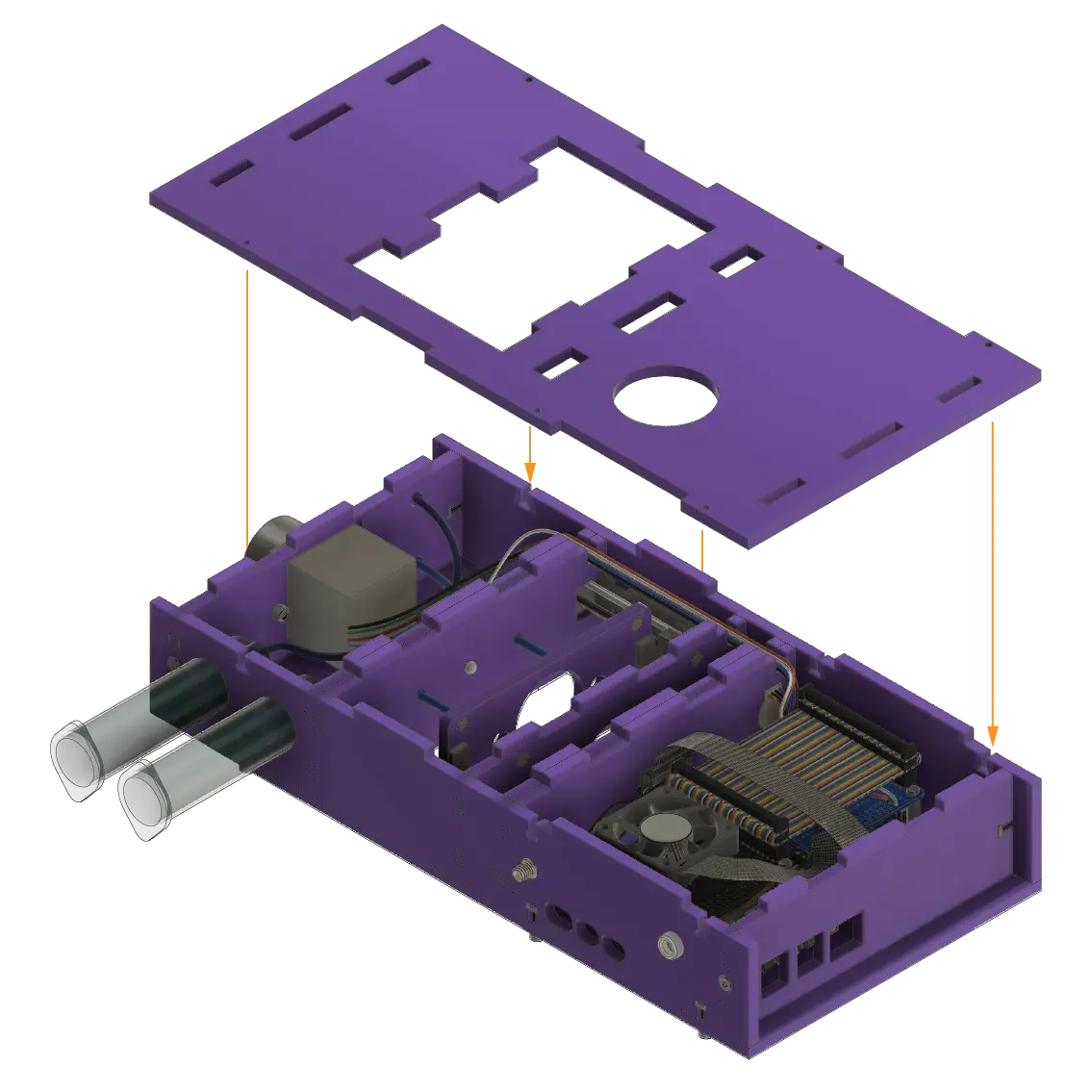

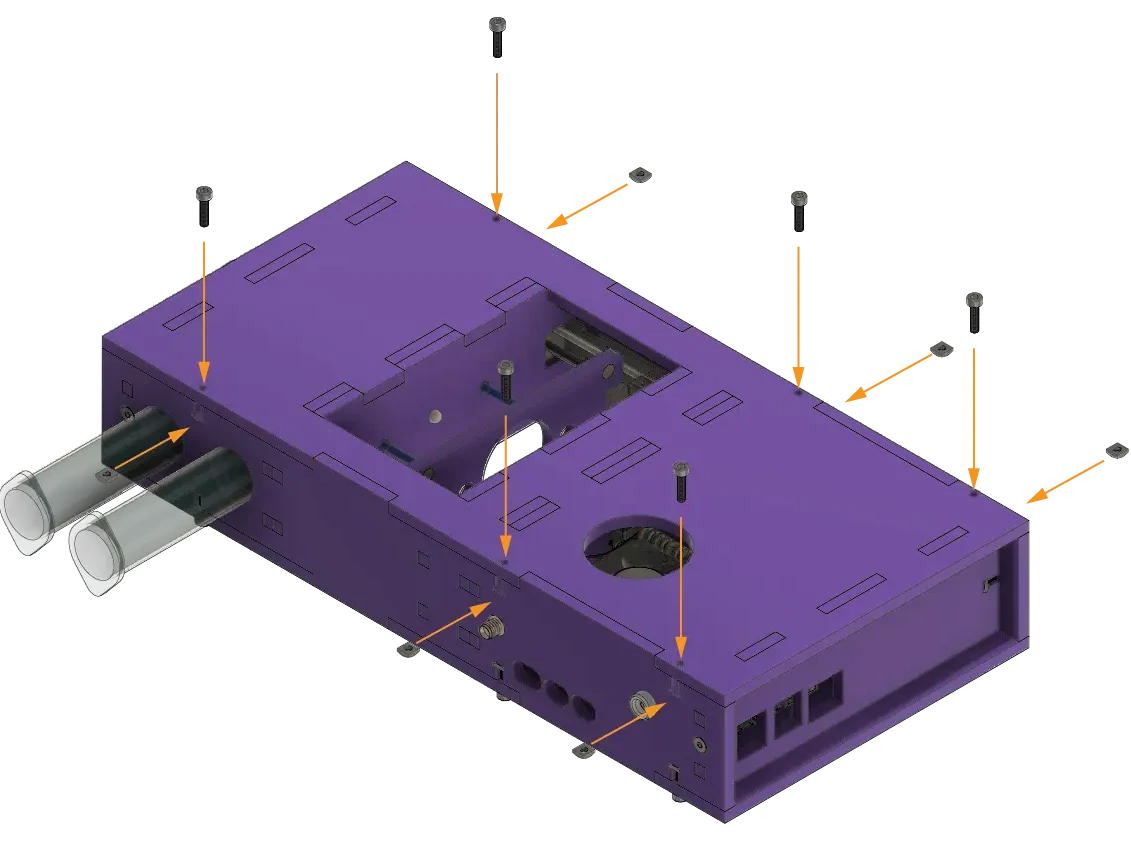

最终检查并盖上L

完成电气和管路检查后封闭顶盖。

1. 最后检查供电极性、导线和管路不受夹;

2. LED线和泵线放入预留槽后安装顶板L并固定。

**检查**:先进行断电检查,再分模块上电;异常发热或卡滞时立即断电排查。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-33.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/360cbb0ac7544b9086f6219e7c054f09.webp)![render_step-34.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/1cfef2f8902643a085bf1fb66c002577.webp)

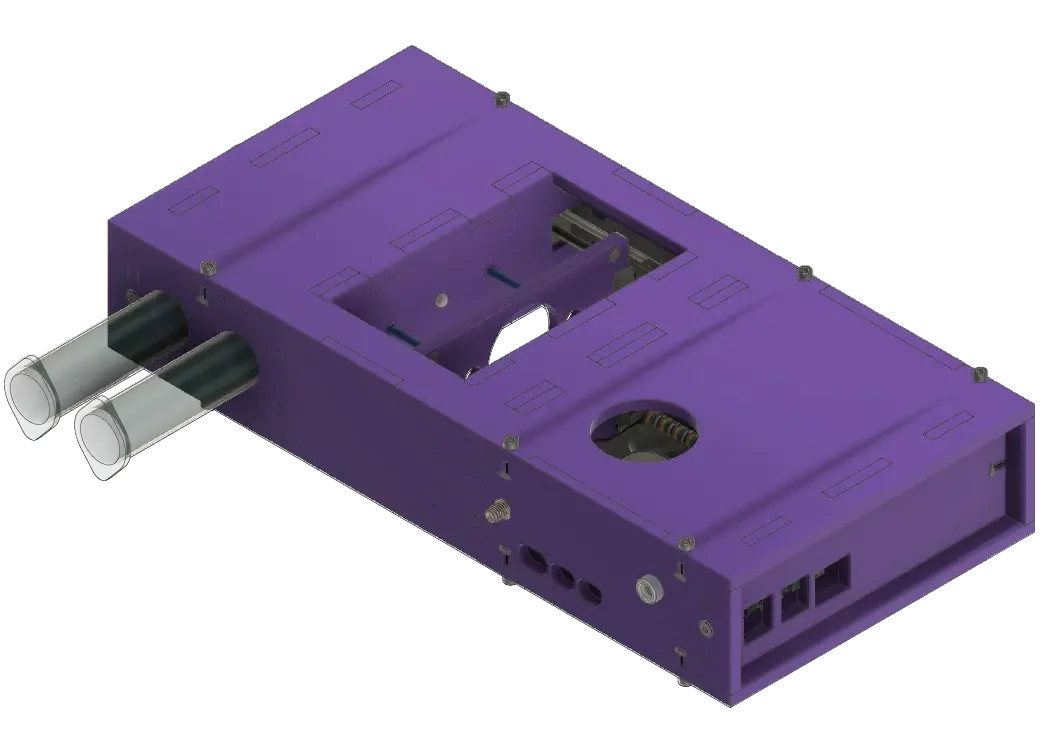

启动、调焦和成像验收

验证预览、照明、对焦和泵功能,并保存成像与校准数据。

1. 上电后连接设备pkscope开头的热点,按所用镜像说明打开设备网页;

2. 测试相机预览、LED、对焦和泵。

3. 记录清水空白及真实样本的原始图像。

**检查**:先做尺度与泵流量校准,保存硬件版本、镜像、镜头、流动池、流量及曝光信息。

[原版对应步骤与高清图](https://docs.planktoscope.community/setup/hardware/v2.1/assembly/)

![render_step-35.webp](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/4dd52bbd-897f-4f93-988f-88a01e65ca82/files/image/74a588ffa90a48e480011f79748cd642.webp)
