搭建卫星遥测数据接收站|TinyGS

约¥500–800,用开源接收站记录卫星遥测

采用Heltec V3 433MHz和成品天线,搭建可接入TinyGS网络的卫星遥测接收站。按图连接、网页刷机与配网,先验收设备在线,再等待卫星过境核对有效数据包。包含完整采购组件、连接图、8步操作和独立搭建来源;首次接收取决于天线环境与活跃卫星。

alan000

参数信息

选购频段
433 MHz

复现文档

准备账号、网络和窗边位置

确认注册和联网条件,再采购硬件。

1. 打开TinyGS注册说明,选择已有成员邮件邀请或官方Telegram机器人注册。

2. 在电脑上打开安装器和控制台,确认能访问服务,并准备2.4 GHz Wi-Fi。

3. 选择稳固的室内窗边台面,尽量扩大天空视野、避开金属遮挡。镀膜玻璃和周边干扰会削弱接收信号。

**完成检查**:账号和服务可访问,网络与摆位已准备好。

![03-install.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9e2958a4-e42a-41e4-bbcf-8385f89b1cd7/files/image/74a701f81b924ec29b2629a1819266b2.jpg)[官方BOM](https://tinygs.com/tutorials/tinygs_bom/) · [官方安装器](https://installer.tinygs.com/) · [配置说明](https://github.com/tinygs/tinyGS/wiki/Ground-Station-configuration)

中文流程与连接图:ORecord,CC BY 4.0。来源与许可见详情。

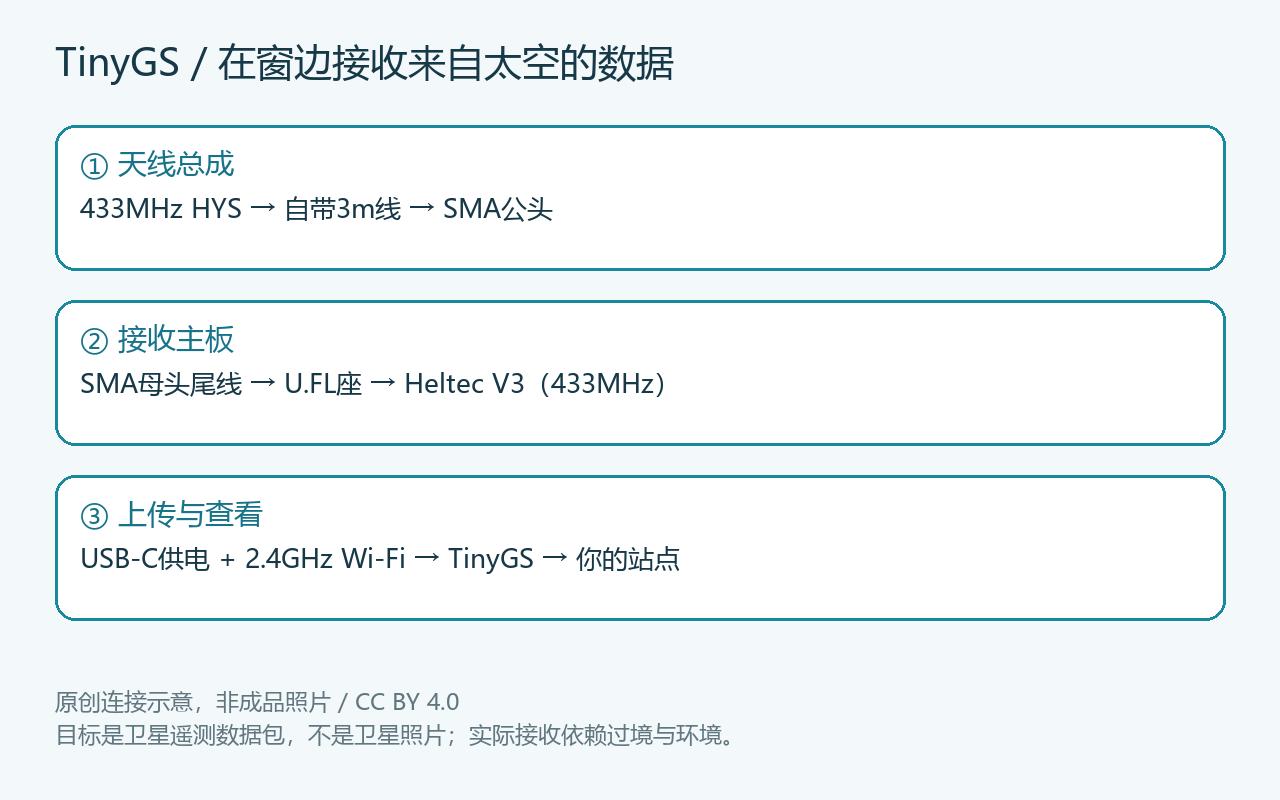

点齐 433 MHz 接收站七项材料

核对板型、频段和接口,确保射频链路能连接。

1. 主板选Heltec WiFi LoRa32 V3、433 MHz、ESP32-S3/SX1262,配套V3保护壳。

2. 核对HYS 433 MHz天线总成包含3 m同轴线、SMA公头、L支架及随箱紧固件。

3. 备齐SMA母转U.FL尾线、USB数据线、电源和CM20台边夹;外壳固定件随壳核对。

4. 逐一核对包装与材料表,缺件先补齐。

**完成检查**:七项组件齐全,主板和天线均为433 MHz,射频接头可配对。

![01-chain.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9e2958a4-e42a-41e4-bbcf-8385f89b1cd7/files/image/d7d3583775bd4d48a660d6c1fa5236df.jpg)[官方BOM](https://tinygs.com/tutorials/tinygs_bom/) · [官方安装器](https://installer.tinygs.com/) · [配置说明](https://github.com/tinygs/tinyGS/wiki/Ground-Station-configuration)

中文流程与连接图:ORecord,CC BY 4.0。来源与许可见详情。

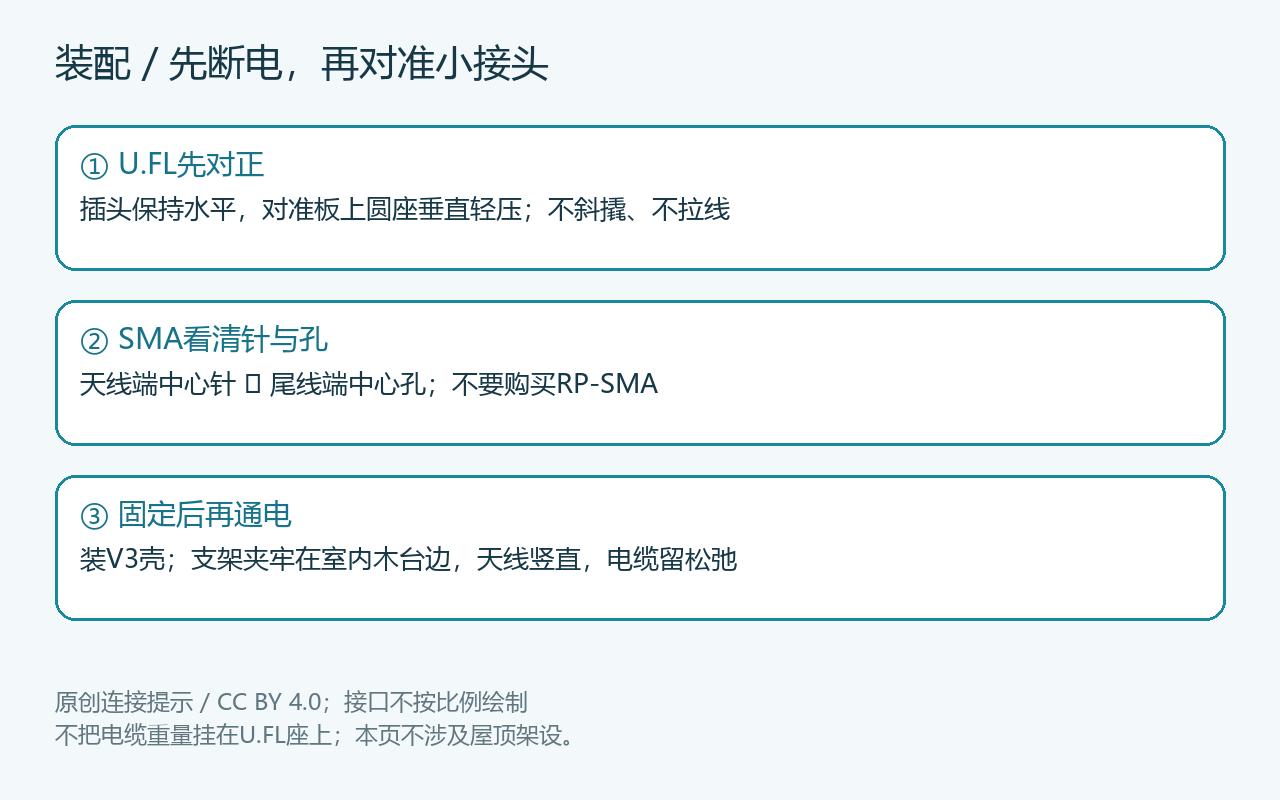

断电连接天线并装入外壳

保护小型U.FL接口,让馈线接牢且不受拉扯。

1. 拔掉USB电源;若已装LoRa短天线,托住插头金属部分取下,避免拽细线。

2. 把尾线U.FL插头与板上插座垂直对中,轻压至贴合。

3. 将尾线SMA母口与天线SMA公头手拧连接,核对中心针和孔能互配;RP-SMA接头不适用此配对。

4. 按V3壳开孔放好板卡,给尾线留出出口和缓弯,避免压扁同轴线。

**完成检查**:U.FL平贴、SMA旋合顺畅,外壳没有夹线。

![02-connect.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9e2958a4-e42a-41e4-bbcf-8385f89b1cd7/files/image/f5d04e31dc6c41c79ae6bc1ccfd76382.jpg)[官方BOM](https://tinygs.com/tutorials/tinygs_bom/) · [官方安装器](https://installer.tinygs.com/) · [配置说明](https://github.com/tinygs/tinyGS/wiki/Ground-Station-configuration)

中文流程与连接图:ORecord,CC BY 4.0。来源与许可见详情。

固定天线并留出馈线余量

让天线竖直、支架稳固,线缆重量由台面承托。

1. 按随箱图示安装HYS径向振子和L支架,保持天线主杆竖直。

2. 将支架与坚固木台边贴合,用CM20夹紧;检查夹口完整咬合,轻碰不会倾倒。

3. 支架或夹口不适配时,先将设备放在稳定台面,再换适配支架。

4. 板卡留在台面,馈线留松弛弯,U.FL接口不承重。全套设备置于室内,避免夹玻璃或悬挂到窗外。

**完成检查**:支架不晃动,馈线没有拉力,设备稳定放置。

![02-connect.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9e2958a4-e42a-41e4-bbcf-8385f89b1cd7/files/image/f5d04e31dc6c41c79ae6bc1ccfd76382.jpg)[官方BOM](https://tinygs.com/tutorials/tinygs_bom/) · [官方安装器](https://installer.tinygs.com/) · [配置说明](https://github.com/tinygs/tinyGS/wiki/Ground-Station-configuration)

中文流程与连接图:ORecord,CC BY 4.0。来源与许可见详情。

用网页安装器写入 TinyGS

将固件写入专用于本项目的V3板卡。

1. 确认板上原固件可以被覆盖,并已连接天线。

2. 用USB数据线连接电脑与V3 USB-C口,在Chrome或Edge打开官方安装器。

3. 点击Install,在串口列表选中这块板,按提示完成写入,等待设备重启。

4. 没有串口时先换数据线和USB口,再通过官方安装器或Heltec支持文档检查所需驱动。

5. 记录实际写入的版本与日期,以设备和安装器显示为准。

**完成检查**:安装器报告写入完成,板卡重新启动。

![03-install.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9e2958a4-e42a-41e4-bbcf-8385f89b1cd7/files/image/74a701f81b924ec29b2629a1819266b2.jpg)[官方BOM](https://tinygs.com/tutorials/tinygs_bom/) · [官方安装器](https://installer.tinygs.com/) · [配置说明](https://github.com/tinygs/tinyGS/wiki/Ground-Station-configuration)

中文流程与连接图:ORecord,CC BY 4.0。来源与许可见详情。

连接 Wi-Fi 并绑定个人站点

让设备接入网络,在自己的账号中管理接收记录。

1. 安装完成后依次选择NEXT、CONNECT TO WI-FI,连接2.4 GHz网络。

2. 点击VISIT DEVICE读取设备OTP;OLED也可能显示该密码。

3. 在个人控制台选择添加站点,输入OTP并完成登记。提交坐标前,确认接受公开地图展示的位置精度。

4. 旧版本若提供My TinyGS热点,使用对应版本配置说明访问192.168.4.1,填入自己的MQTT凭证。

5. 分享截图前遮住Wi-Fi密码、OTP、MQTT凭证和不希望公开的精确位置。

**完成检查**:个人控制台已出现该站点,设备成功联网。

![03-install.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9e2958a4-e42a-41e4-bbcf-8385f89b1cd7/files/image/74a701f81b924ec29b2629a1819266b2.jpg)[官方BOM](https://tinygs.com/tutorials/tinygs_bom/) · [官方安装器](https://installer.tinygs.com/) · [配置说明](https://github.com/tinygs/tinyGS/wiki/Ground-Station-configuration)

中文流程与连接图:ORecord,CC BY 4.0。来源与许可见详情。

核对 V3 板型并关闭发射

确认硬件配置匹配,让站点仅接收遥测数据。

1. 在设备配置中核对HELTEC LORA32 V3 SX1262;硬件仍须为第2步选定的433 MHz版本。

2. 保持Enable TX关闭,采用网络自动调谐配置。配置页面与发射测试按钮不同,勿触发发射测试。

3. 保存后检查OLED与个人控制台,确认站点在线。

4. 先用电脑USB调通,再换到5 V独立电源,检查Wi-Fi是否重新上线。

**完成检查**:板型匹配,发射关闭,独立供电后站点恢复在线。

![04-check.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9e2958a4-e42a-41e4-bbcf-8385f89b1cd7/files/image/0810f6ace975483996f8e5e16f531ce0.jpg)[官方BOM](https://tinygs.com/tutorials/tinygs_bom/) · [官方安装器](https://installer.tinygs.com/) · [配置说明](https://github.com/tinygs/tinyGS/wiki/Ground-Station-configuration)

中文流程与连接图:ORecord,CC BY 4.0。来源与许可见详情。

等待卫星过境并保存接收记录

在本站数据中确认收到可归属于卫星的有效遥测包。

1. 在TinyGS查看覆盖当前位置的活跃卫星和过境时段,保持设备供电与联网。

2. 在自己的站点记录中核对卫星归属、时间戳和有效数据包;可用时同时记录RSSI/SNR。

3. Unknown包、测试包或附近LoRa信号不足以确认卫星接收;继续查看有明确卫星归属的记录。

4. 长时间无数据时依次检查433 MHz板型、U.FL/SMA接触、供电、天空遮挡、网络和卫星状态,再等待下一次过境。

5. 保存硬件型号、固件版本、天线摆位、等待时长及接收结果。

**完成检查**:本站出现有卫星归属、时间戳和有效内容的数据记录。

![04-check.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/9e2958a4-e42a-41e4-bbcf-8385f89b1cd7/files/image/0810f6ace975483996f8e5e16f531ce0.jpg)[官方BOM](https://tinygs.com/tutorials/tinygs_bom/) · [官方安装器](https://installer.tinygs.com/) · [配置说明](https://github.com/tinygs/tinyGS/wiki/Ground-Station-configuration)

中文流程与连接图:ORecord,CC BY 4.0。来源与许可见详情。
