从套件组装桌面3D打印机|Prusa MK4S

从一箱套件到第一个打印件,理解一台桌面制造机器如何工作

RepRap衍生路线:装配Original Prusa MK4S原版完整套件,经过自检与校准,用USB离线打印单色PLA测试件。它能继续打印其他项目的塑料零件。固件和部分设计开放,PCB制造资料并未全部公开;不把MK4S说成从零完全开源制造的RepRap原型。

alan000

参数信息

成型空间
250×210×220 mm

复现文档

开箱并清点套件

先核对整套 MK4S Kit,避免装到一半才发现缺件。

1. 将零件按袋号分组摊开,准备 PLA、剪刀、深色记号笔和干净软布。

2. 打开本章官方装配说明,逐项对照 Parts preparation 的零件名称和数量;暂不拆散小袋。

3. 缺件或袋号不符时先联系套件供应方补齐,再进入机架装配。

**检查**:各袋号零件均能与本章清单对应,工作台上留有装配空间。

[原版本章逐步实拍与零件数量](https://help.prusa3d.com/guide/1-introduction_707731?product=mk4s)

![MK4S_product.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/a25c5314eff9449db17e0bb1a645c0b6.jpg)![guide-1.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/f00b01aa24b04c5b969c75a373b90057.jpg)

装配机架、电源与主板箱

先完成稳定的机架基座,再安装电源和 xBuddy 箱体。

1. 按机架章节连接长短型材、端板和紧固件。

2. 将机架放在平面上,轻压四角检查是否摇晃;有晃动时先松开并校正框架,再紧固。

3. 安装减震脚、线夹、原装电源和 xBuddy 箱;贴导热垫并按图固定主板与 Y 轴电机。

**检查**:机架落在平面上不摇晃,板箱与电机位置和章节图一致。电源保持断开,不拆封闭电源外壳。

[原版本章逐步实拍与零件数量](https://help.prusa3d.com/guide/2-frame-assembly_707740?product=mk4s)

![MK4S_side.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/5634a15bdeb24446b761552bcdc0bedb.jpg)![guide-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/1a02fdda00d54ce0896ceb698515926a.jpg)

组装 X 轴和喷头滑座

将光杆、轴承和滑座组成可平顺移动的 X 轴总成。

1. 辨认电机侧与惰轮侧,再按章节图标记并润滑规定的轴承。

2. 将光杆和轴承装入滑座;依章节图使用对应长度的螺丝,不互换长短件。

3. 手动移动滑座,检查全程是否顺畅,并观察是否碰到机架或线材。

**检查**:滑座不歪斜、移动无卡点且行程内无干涉;若卡住,先检查轴承与光杆对位。

[原版本章逐步实拍与零件数量](https://help.prusa3d.com/guide/3-x-axis-x-carriage-assembly_707749?product=mk4s)

![guide-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/1a02fdda00d54ce0896ceb698515926a.jpg)

安装 Z 轴

把 X 轴总成装到机架,并对齐两侧 Z 轴组件。

1. 按 Z 轴章节将 X 轴总成与传动件连接到机架。

2. 逐侧核对光杆、丝杆、电机和塑料件的位置,左右件不要调换。

3. 检查连接处没有斜插或错位;保持断电,不用电机强推未对准部件。

**检查**:X 轴总成固定在两侧 Z 轴上,连接位置与章节图相符,再进入喷头装配。

[原版本章逐步实拍与零件数量](https://help.prusa3d.com/guide/4-z-axis-assembly_707758?product=mk4s)

![MK4S_product.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/a25c5314eff9449db17e0bb1a645c0b6.jpg)![guide-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/1a02fdda00d54ce0896ceb698515926a.jpg)

装配 Nextruder 挤出组件

逐个完成 Nextruder 子组件,最后合并成喷头总成。

1. 将齿轮、传感器、热端和冷却组件分格摆放。

2. 按章节动作顺序装配每个子组件,每步核对螺丝长度、风扇方向和连接器标签。

3. 将完成的子组件合并到喷头总成;不要改动负载传感器或安全电路。

**检查**:子组件按图就位,线缆与风扇没有被夹住;内部装配按 Nextruder 章节逐步图执行。

[原版本章逐步实拍与零件数量](https://help.prusa3d.com/guide/5-nextruder-assembly_707767?product=mk4s)

![MK4S_product_print.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/89b745841a2c4e46b3f46d7e9fc41055.jpg)

安装显示屏、Y 滑台和热床

完成前面板、Y 轴运动组件和热床,并整理线束。

1. 按 xLCD 章节固定显示屏。

2. 依 Y 滑台与热床章节安装滑台、皮带和热床。

3. 断电状态下按主板标签连接预制插头;整理扎带,避免压伤线缆或让线夹进入运动路径。

**检查**:显示屏、热床和插头均固定到位;运动区域无线缆阻挡。

[原版本章逐步实拍与零件数量](https://help.prusa3d.com/guide/6-xlcd-assembly_707776?product=mk4s);[原版本章逐步实拍与零件数量](https://help.prusa3d.com/guide/7-y-carriage-heatbed-assembly_707785?product=mk4s)

![MK4S_side.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/5634a15bdeb24446b761552bcdc0bedb.jpg)![guide-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/1a02fdda00d54ce0896ceb698515926a.jpg)

放置钢板并首次开机

安装打印钢板后启动机器,进入预检流程。

1. 清洁热床表面,将钢板后侧缺口对准定位销,再缓慢放平,手指避开夹点。

2. 插入随箱 USB 盘,按预检章节启动设备并确认屏幕显示 MK4S。

3. 仅在屏幕提示有官方更新时按提示更新;保留 MK4S 与原配 0.4 mm 喷嘴设置。

**检查**:钢板贴合定位销且平放,屏幕识别机型为 MK4S 并进入自检。

[原版本章逐步实拍与零件数量](https://help.prusa3d.com/guide/8-preflight-check_707794?product=mk4s)

![sheet.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/13bcd559630e44b5943239d782cfbf1f.jpg)

运行自检与传感器校准

先确认风扇和运动轴工作,再完成负载与耗材传感器检查。

1. 在预检界面启动自检,清空打印机运动范围,观察风扇和轴系测试。

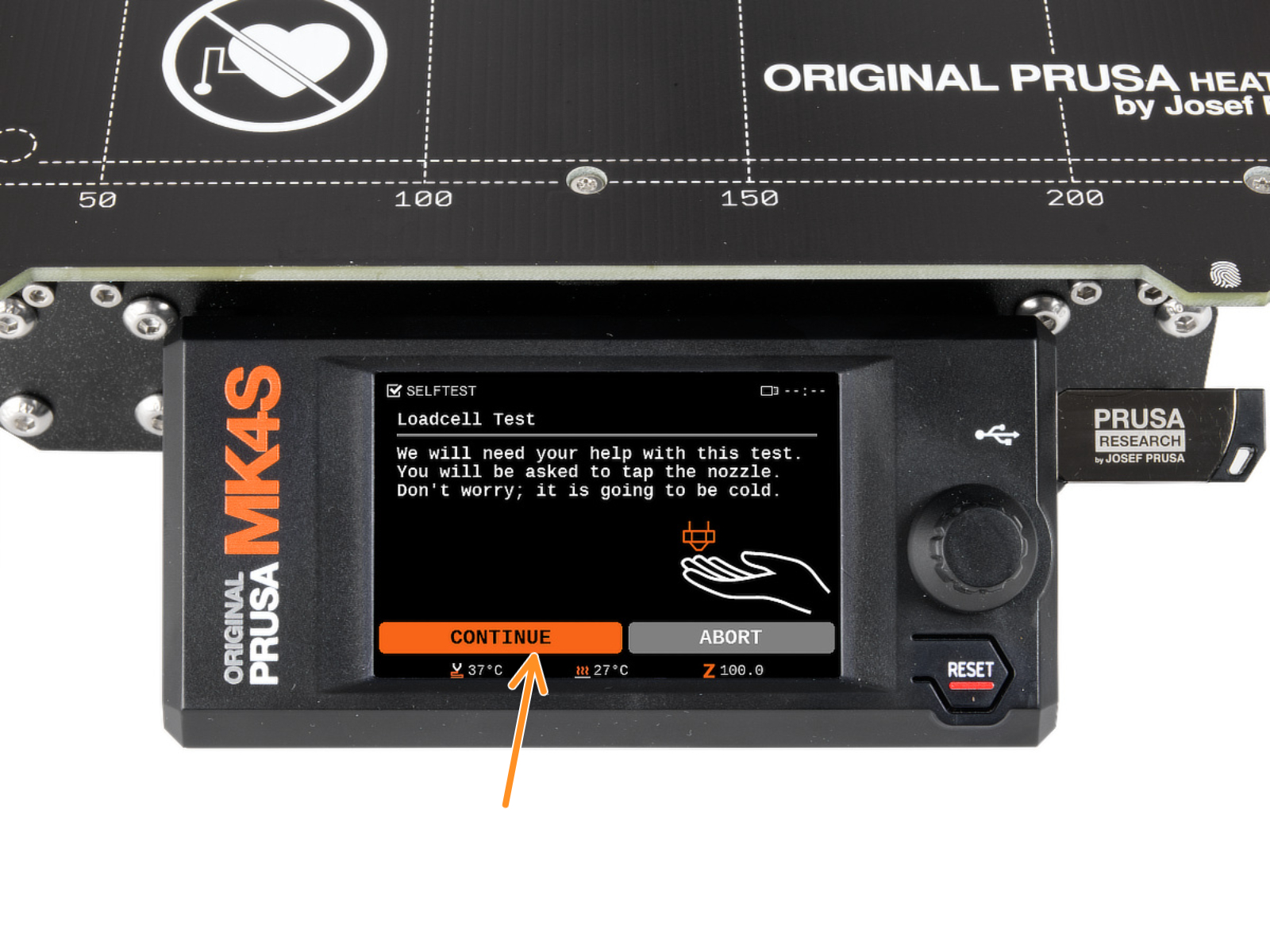

2. 负载传感器测试时,等喷嘴冷却,并只在屏幕显示 “Tap nozzle NOW” 时从下方轻触喷嘴。

3. 按屏幕提示完成齿轮箱和耗材传感器校准;任一项报错时先按预检章节排错,不跳过继续打印。

**检查**:屏幕显示各项自检通过,且无传感器错误提示。

[原版本章逐步实拍与零件数量](https://help.prusa3d.com/guide/8-preflight-check_707794?product=mk4s)

![loadcell.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/d06b393ab5fd45eea4e47aa0dd9e2eff.jpg)![guide-3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/033634dece50468c8be9e518846a8657.jpg)

装入 PLA 并打印小测试件

用 1.75 mm PLA 完成一次首层和挤出检查。

1. 将 PLA 从线轴架经导料件送入挤出机,在屏幕选择 PLA 并按提示加载。

2. 待挤出颜色与耗材一致后确认;喷嘴预热期间不要触碰喷嘴。

3. 从 USB 盘选择兼容 MK4S 的小测试件启动打印,全程观察首层;出现翘边、刮板或喷嘴堆料时停止打印并排查。

**检查**:耗材连续挤出,测试件首层贴合热床且无刮碰。

![MK4S_product_print.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/89b745841a2c4e46b3f46d7e9fc41055.jpg)![guide-3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/033634dece50468c8be9e518846a8657.jpg)

用 PrusaSlicer 切片并导出

将自己的模型切成打印文件并保存到 USB 盘。

1. 在 PrusaSlicer 向导选择 Original Prusa MK4S、0.4 mm 喷嘴及对应 PLA 配置。

2. 导入简单模型,检查摆放和切片预览,确认模型未超出打印区域。

3. 导出切片文件到 USB 盘;核对打印机型号、材料与喷嘴设置。

**检查**:预览中模型完整,导出的文件出现在 USB 盘。本路线使用离线文件,不要求登录云服务。

![slicer.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/f56832cf8c644115a89e845efd20efc3.jpg)

冷却后取件并记录首件

完成打印后安全取件,并保存本次配置和成品记录。

1. 打印结束后等待热床和喷嘴冷却,再取下钢板。

2. 按钢板类型说明取下模型,避免触碰仍热的部件。

3. 记录打印机型号、固件与切片版本、耗材、首层情况,并拍摄完整成品。

**检查**:自检通过、首层稳定、模型完整。

![MK4S_workshop(1).jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/403302e6db2b431eba840c94937f7f0f.jpg)![guide-3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/bae982b6-e583-4494-ba5b-005ab42be662/files/image/033634dece50468c8be9e518846a8657.jpg)
