不用互联网的LoRa文字通信|Meshtastic

两张卡片、两部手机,搭一条属于自己的LoRa文字链路

以两台SenseCAP T1000-E搭建开源Meshtastic离线通信。免焊接,约1小时完成配对与短距测试;两台硬件合计US$79.80参考价。固定EU_868使用示例,需符合使用地规定,不适合在中国大陆直接照此发射。

alan000

参数信息

起步节点数
2 台

复现文档

确认使用地区与频段

先确认设备频段符合实际使用地点的要求。

1. 本方案保留两台T1000-E,在允许EU_868配置的地区使用。购买前核对当地频率、功率与设备使用要求。

2. T1000-E为865–928 MHz硬件,不支持470 MHz;在中国大陆停止照此配置发射,另选符合当地要求的设备方案。

**完成检查**:使用地区、设备频段与无线配置一致后,再进入后续配置。

![guide-1.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/1ff4e11e-4e98-43ec-92a0-b3f0f2fb4d59/files/image/9035b615816f4c86b286290de8c1cc9b.jpg)原图:Seeed Studio Wiki,CC BY-SA 4.0;中文说明为改编。

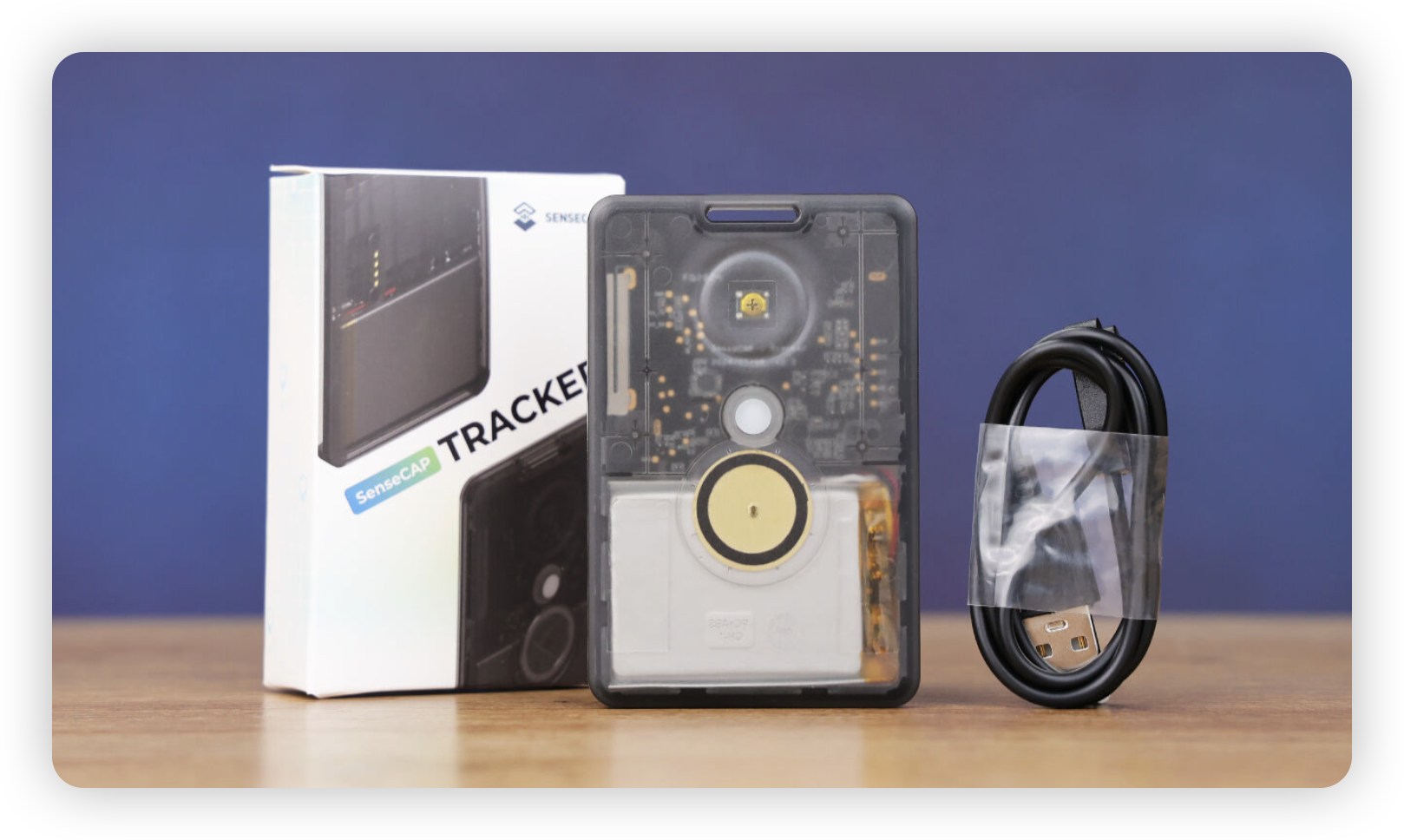

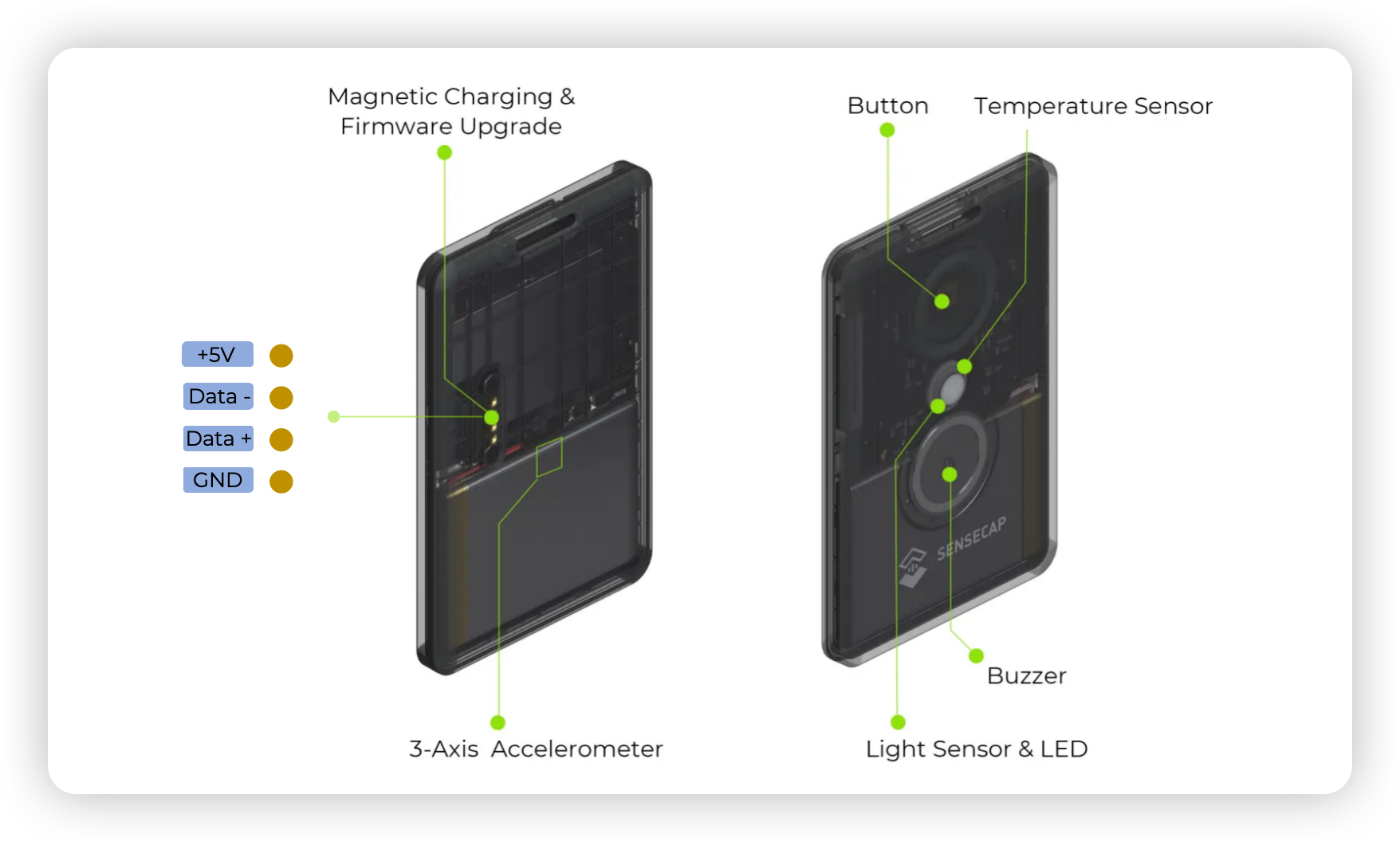

核对两台设备并充电

给节点编号,避免后续配对混淆。

1. 每套检查完整T1000-E和磁吸USB数据线;电池、天线及外壳为内置组件。

2. 将两台分别标记为A、B,保持密封机身完整。

3. 对准磁吸触点连接数据线,用普通5 V USB电源分别充电。

**完成检查**:A、B标记清楚,磁吸连接牢靠,设备具备启动电量。

![device.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/1ff4e11e-4e98-43ec-92a0-b3f0f2fb4d59/files/image/ab3c9829d2d54499b0ea73ade19e5b09.png)

![pogo.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/1ff4e11e-4e98-43ec-92a0-b3f0f2fb4d59/files/image/22d55276d7b745ac903ae01706dbfc7f.png)原图:Seeed Studio Wiki,CC BY-SA 4.0;中文说明为改编。

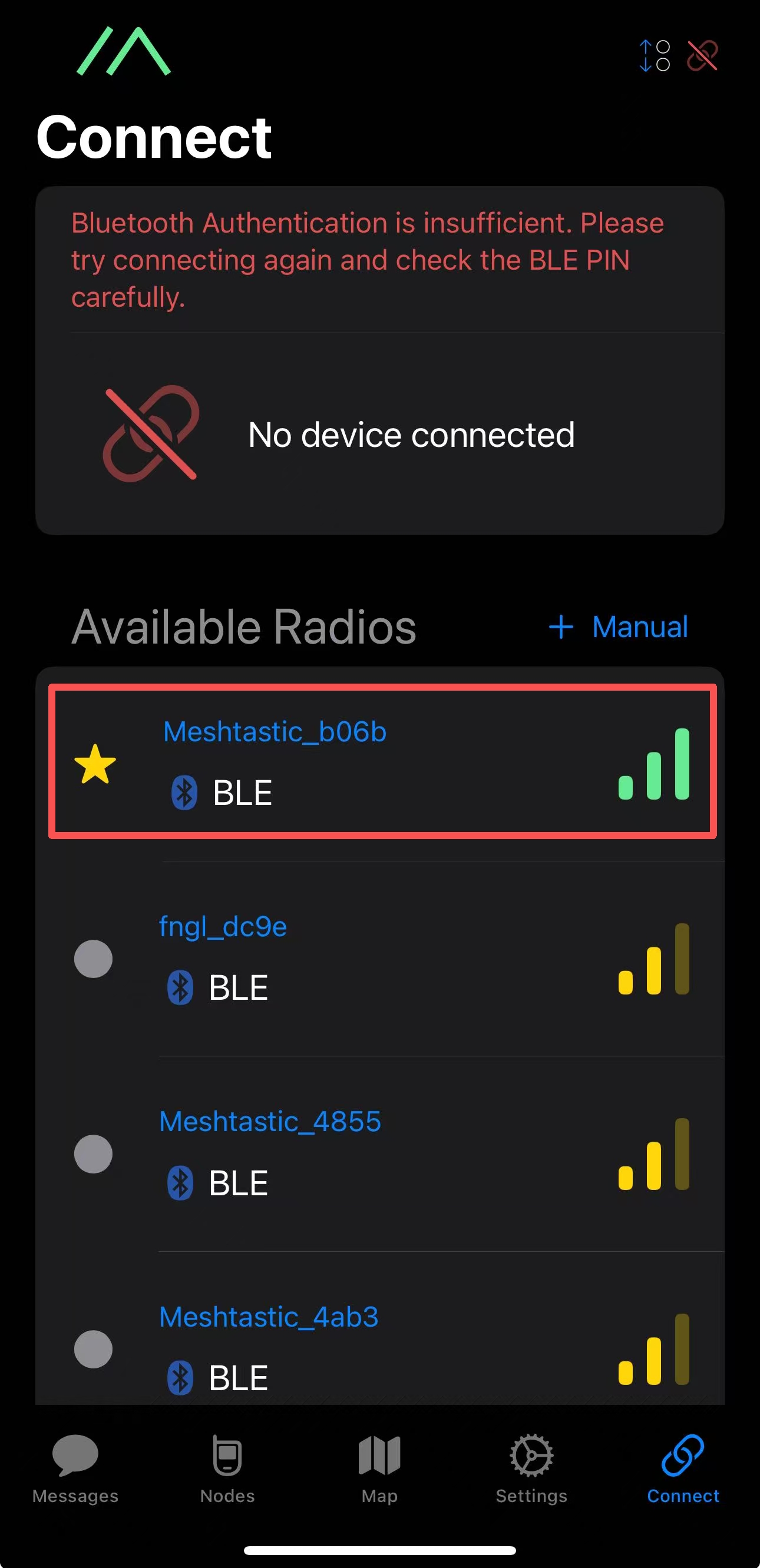

两部手机分别配对 A、B

让每部手机只连接对应的节点。

1. 从Meshtastic官网进入Android或iOS应用商店安装应用。

2. 先只开启A:单按节点按钮,打开第一部手机蓝牙,在应用中选择A。

3. 按提示输入配对PIN;原厂默认123456,已修改的设备使用实际PIN。

4. 完成A配对后,再开启B,用第二部手机重复操作。

**完成检查**:两部手机分别显示已连接A、B。

![pair.jpeg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/1ff4e11e-4e98-43ec-92a0-b3f0f2fb4d59/files/image/59c1fca33f704635b9da088a1c1c3da2.jpeg)原图:Seeed Studio Wiki,CC BY-SA 4.0;中文说明为改编。

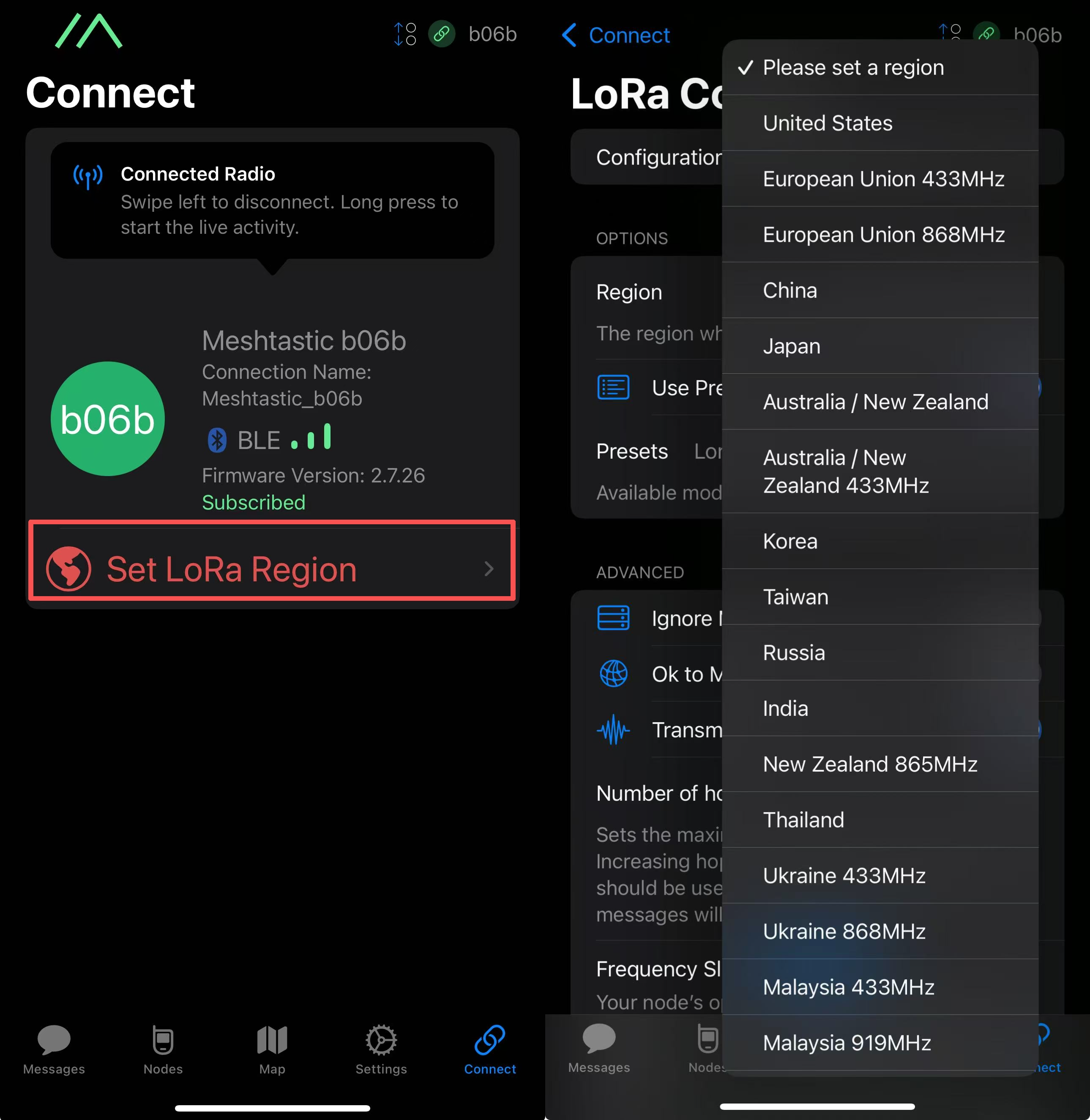

统一地区、调制与角色

让两台节点使用相同的合法无线参数。

1. 分别打开两台设备的无线配置,选择第1步确认的相同Region。

2. 将Modem Preset保持为LongFast,角色设为CLIENT,并使用相同频道。

3. 保持地区规定的功率和占空比限制,保存后等待设备重启。

**完成检查**:两台的Region、调制预设、角色和频道一致,重启后恢复连接。

![region.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/1ff4e11e-4e98-43ec-92a0-b3f0f2fb4d59/files/image/848cb5481b9c41249a3dcbbb64aa0c63.png)原图:Seeed Studio Wiki,CC BY-SA 4.0;中文说明为改编。

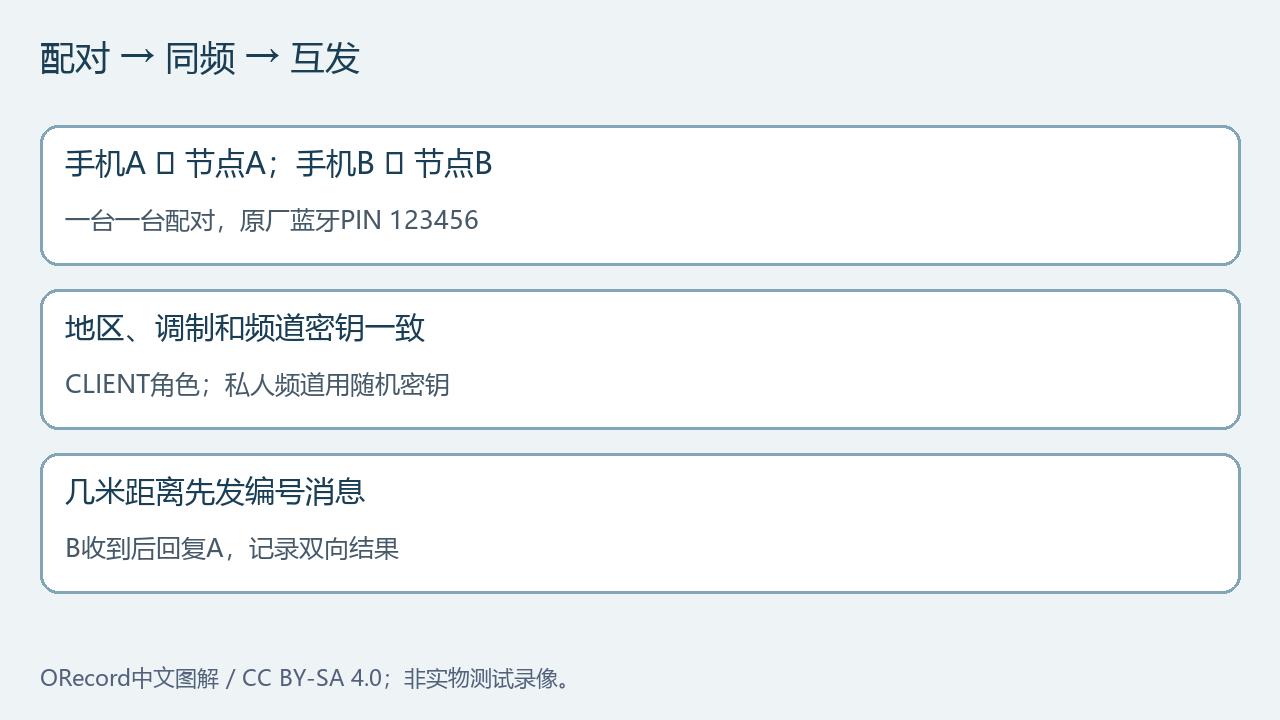

创建并分享私人测试频道

为两台设备配置同一频道及密钥。

1. 在A上创建私人频道,生成随机频道密钥。

2. 用应用的频道分享二维码让B导入,核对频道名称和配置。

3. 初次仅测试文字,关闭不必要的位置广播和MQTT转发。

4. 频道二维码与密钥仅交给参与者,避免公开上传。

**完成检查**:A、B使用相同私人频道,位置与MQTT设置符合本次测试需求。

![guide-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/1ff4e11e-4e98-43ec-92a0-b3f0f2fb4d59/files/image/b406ce5d84ae4a2682a38817b593a4cd.jpg)原图:Seeed Studio Wiki,CC BY-SA 4.0;中文说明为改编。

完成近距离双向通信

先验证基本通信,再增加距离。

1. 在允许使用的地点,将A、B相隔数米。

2. A发送带编号短消息,例如A-001;B确认收到后回复B-001。

3. 记录双方固件版本、频道、时间和收发结果。

4. 收不到时先核对Region、频道与密钥,保持功率设置不变。两台采用相同LR1110硬件;与旧SX127x节点互通需另核兼容性。

**完成检查**:双方均收到对方带编号的消息。

![guide-2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/1ff4e11e-4e98-43ec-92a0-b3f0f2fb4d59/files/image/b406ce5d84ae4a2682a38817b593a4cd.jpg)原图:Seeed Studio Wiki,CC BY-SA 4.0;中文说明为改编。

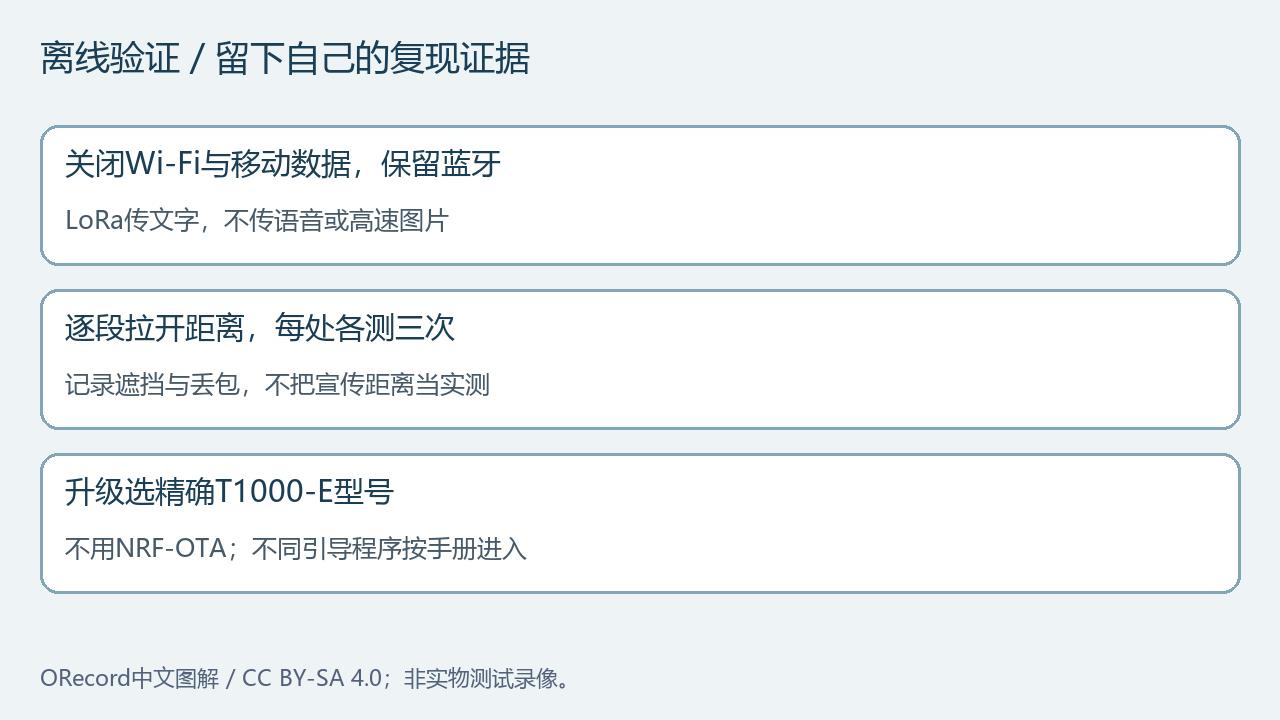

关闭互联网并测试不同距离

记录仅通过LoRa传输文字时的实际表现。

1. 关闭两部手机的Wi-Fi和移动数据,保留蓝牙连接。

2. 在合法、开阔场地逐段增加距离,每个位置发送3次双向编号消息。

3. 记录距离、遮挡、发送次数及实际收到的消息数。

**完成检查**:互联网关闭后仍可互发文字,并形成各测试位置的收发记录。实际距离以记录为准。

![guide-3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/1ff4e11e-4e98-43ec-92a0-b3f0f2fb4d59/files/image/96f66f802f33497aad756d70af9b994a.jpg)原图:Seeed Studio Wiki,CC BY-SA 4.0;中文说明为改编。

保存配置和恢复资料

保留已成功的配置,方便之后复查或恢复。

1. 保存固件版本、无线参数、测试照片和收发记录;密钥另行私密保存。

2. 设备能正常通信时保持当前固件。需要升级时,从官方Web Flasher选择Seeed Card Tracker T1000-E。

3. 按Seeed手册核对对应引导程序和刷写步骤,保持供电稳定;避免选用NRF-OTA或其他板型UF2。

**完成检查**:配置与测试记录已归档,升级入口及目标板型明确。

![pogo.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/1ff4e11e-4e98-43ec-92a0-b3f0f2fb4d59/files/image/22d55276d7b745ac903ae01706dbfc7f.png)

![guide-3.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/1ff4e11e-4e98-43ec-92a0-b3f0f2fb4d59/files/image/96f66f802f33497aad756d70af9b994a.jpg)原图:Seeed Studio Wiki,CC BY-SA 4.0;中文说明为改编。
