OpenBCI Cyton 8通道开放式生物电采集平台｜从安全连接到 Alpha 波验证

8通道开放式脑电采集

基于 OpenBCI Cyton 完成从电池安全供电、无线连接到双通道枕区 EEG Alpha 波记录的可复现流程。

戴子淇

OpenBCI Documentation / GitHub 2026

参数信息

同步采集通道

8 通道

默认采样率

250 SPS

默认增益

24 ×

复现文档

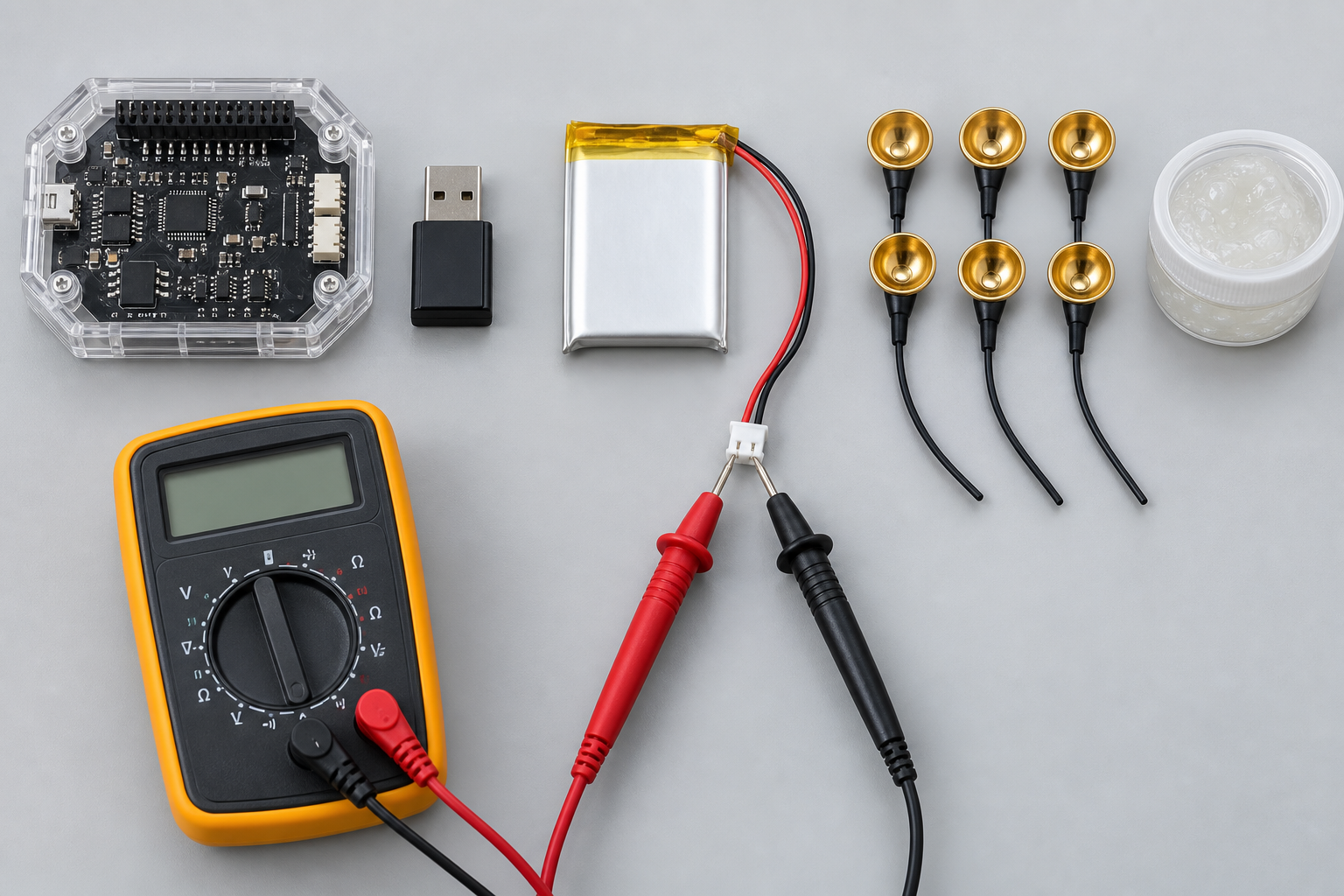

1. 清点套件并检查供电安全

把 Cyton 主板、USB Dongle、透明外壳、电池、充电器、金杯电极和导电膏逐项摆开核对。检查主板无弯针、裂纹、焦痕或松动元件，电池无鼓包、破损和异常气味。\

\

仅使用 3–6 V 直流电池为 Cyton 供电。若不是官方套件电池，先用万用表核对电压和插头正负极；反接可能烧毁主板。人体连接时严禁充电，也不要让主板通过任何市电适配器供电。

\

验收标准：物料齐全；电池外观正常；电压与极性明确；主板开关保持 OFF。

2. 安装 OpenBCI GUI 和串口驱动

\

从 OpenBCI 官方文档进入 GUI 下载页，按 Windows、macOS 或 Linux 选择当前稳定版。解压或安装后首次启动，允许系统完成必要权限检查。将 USB Dongle 插入电脑但先不要开启 Cyton；在系统设备列表或串口列表中确认出现新端口。若没有端口，按官方说明补装 FTDI/串口驱动并重新插拔。

验收标准：OpenBCI GUI 能正常启动；系统能识别 Dongle 对应串口；软件未连接任何人体电极。

配图为生成式示意图，用于帮助理解步骤；实际界面、针脚与标识以 OpenBCI 官方文档和实物为准。


3. 按正确顺序连接 Dongle 和 Cyton

保持 Cyton 开关 OFF，把已检查的 3–6 V 电池接到主板。先将 Dongle 插入电脑，再把 Dongle 的开关置于 GPIO 6 / Cyton 对应位置（以当前官方标识为准），最后打开 Cyton 电源。在 GUI 中选择 Cyton（8 通道）、正确串口和 250 SPS 默认采样率，然后点击 Start Session/Start Data Stream。

若无法连接，依次检查串口是否被其他程序占用、Dongle 与 Cyton 是否在同一频道、电池电量以及开关位置。

验收标准：GUI 显示稳定的 8 通道数据流，且连接过程中无异常发热或掉线。

配图为生成式示意图，用于帮助理解步骤；实际界面、针脚与标识以 OpenBCI 官方文档和实物为准。


4. 建立八通道数据流并完成无人体测试

此步不连接人体。让 Cyton、Dongle 和 GUI 连续运行 3–5 分钟，观察八条通道曲线、数据包计数与无线连接状态。轻触或移动未接电极的输入端，确认相应通道会出现明显扰动；停止触碰后应恢复到稳定噪声状态。保持默认 24× 增益和 250 SPS，不要急于修改滤波器。

验收标准：八通道均有数据；3–5 分钟内无持续丢包或断连；触碰输入端时相应通道有响应。

配图为生成式示意图，用于帮助理解步骤；实际界面、针脚与标识以 OpenBCI 官方文档和实物为准。


5. 连接双通道枕区 EEG 电极

关闭 Cyton 电源后再接线。按官方 EEG Setup：白色电极线接 SRB2，黑色接 BIAS；两只记录电极分别接 N2P 与 N7P（本方案用于 O1/O2 或相邻枕区位置，最终针脚以官方图为准）。参考与 BIAS 放在左右耳垂或乳突附近，记录电极放在后脑枕区。分开头发，清洁并擦干皮肤，放少量 Ten20 导电膏固定金杯电极，再用低敏胶带固定导线，避免拉扯。

安全提示：人体连接后只允许电池供电和无线 Dongle；禁止同时充电或连接市电设备。

验收标准：四个电极固定牢靠、导线无张力、针脚与官方图一致、受试者无不适。

配图为生成式示意图，用于帮助理解步骤；实际界面、针脚与标识以 OpenBCI 官方文档和实物为准。
