用石英晶体测量微小负载变化|Twente EQCM-I

一片石英感知界面

特温特大学 HardwareX 论文开放的阻抗式石英晶体微天平:四层电路、Teensy固件和Python采集,从空气与水的共振曲线开始。保留原BOM勘误、采购缺项及设计许可差异,帮助研究者按图核对。

alan000

HardwareX 2022

参数信息

原验证石英片基频
5 MHz

复现文档

确认版本与实验范围

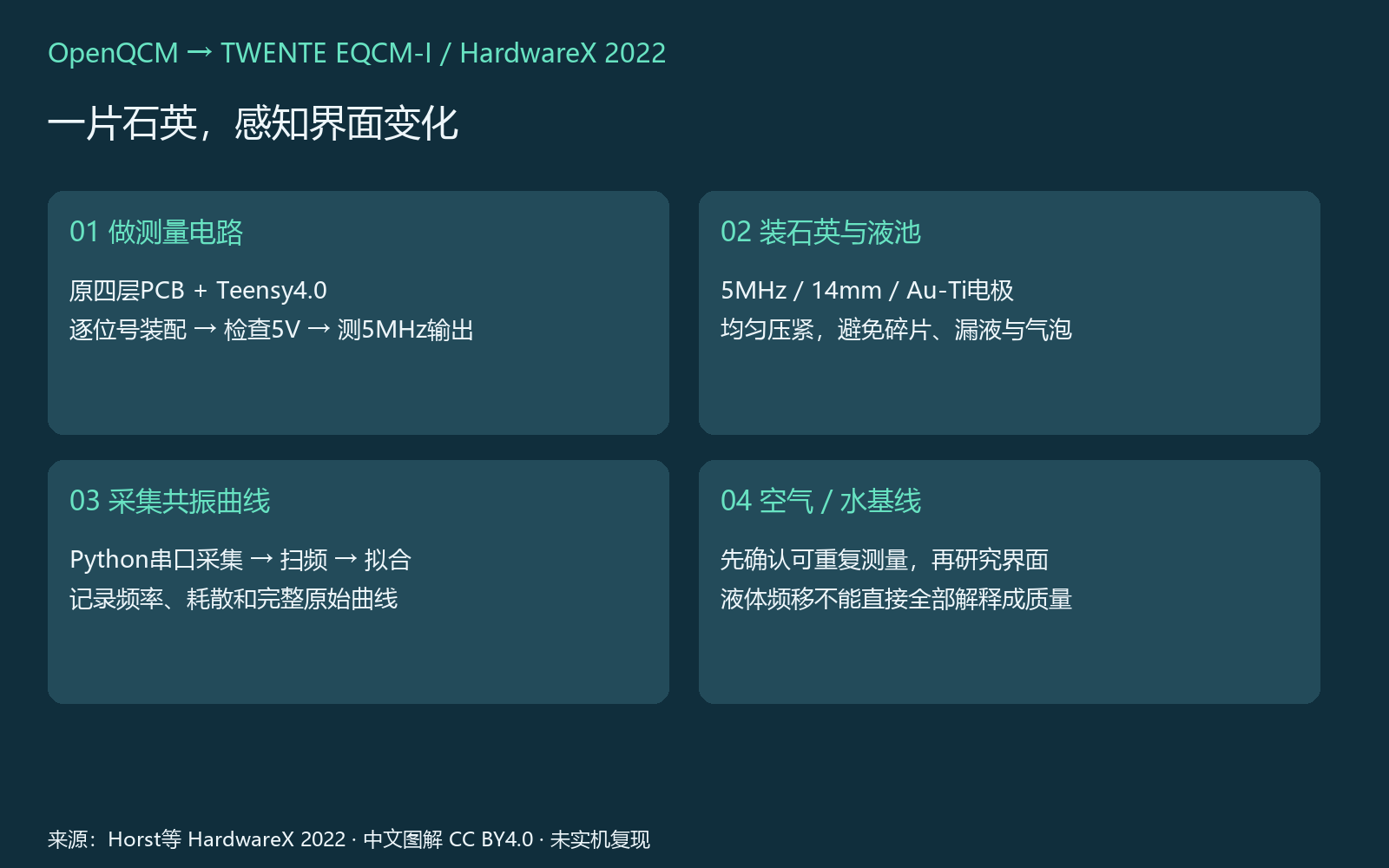

目的:确定这是 Twente EQCM-I 衍生板,并先完成空气/纯水基线。

1. 锁定 2022 年论文和 OSF 八份设计文件;本路线从原板、Teensy 4.0 和 Python 采集开始。

2. 先验证 5 V 供电和 5 MHz 输出,再装石英片与原型液池,采集空气和纯水曲线。

3. 电沉积及强氧化清洗属于论文中的扩展实验,不在本页操作范围内。

**检查**:论文、设计文件、实验范围和基线顺序已记录。

\

[完整原论文:构建、运行及验证](https://pmc.ncbi.nlm.nih.gov/articles/PMC9672453/) · [8份原设计文件](https://osf.io/q6yk4/)

![01|确认版本与实验范围 图解](https://cdn.lunlunapp.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/cover/eaa8756a3ad64773a60a1d77bb6bab4c.jpg)![01|确认版本与实验范围 图解](https://cdn.lunlunapp.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/cover/7c7afe380a3947589b10e1f8708c8d37.png)

按位号采购并处理BOM勘误

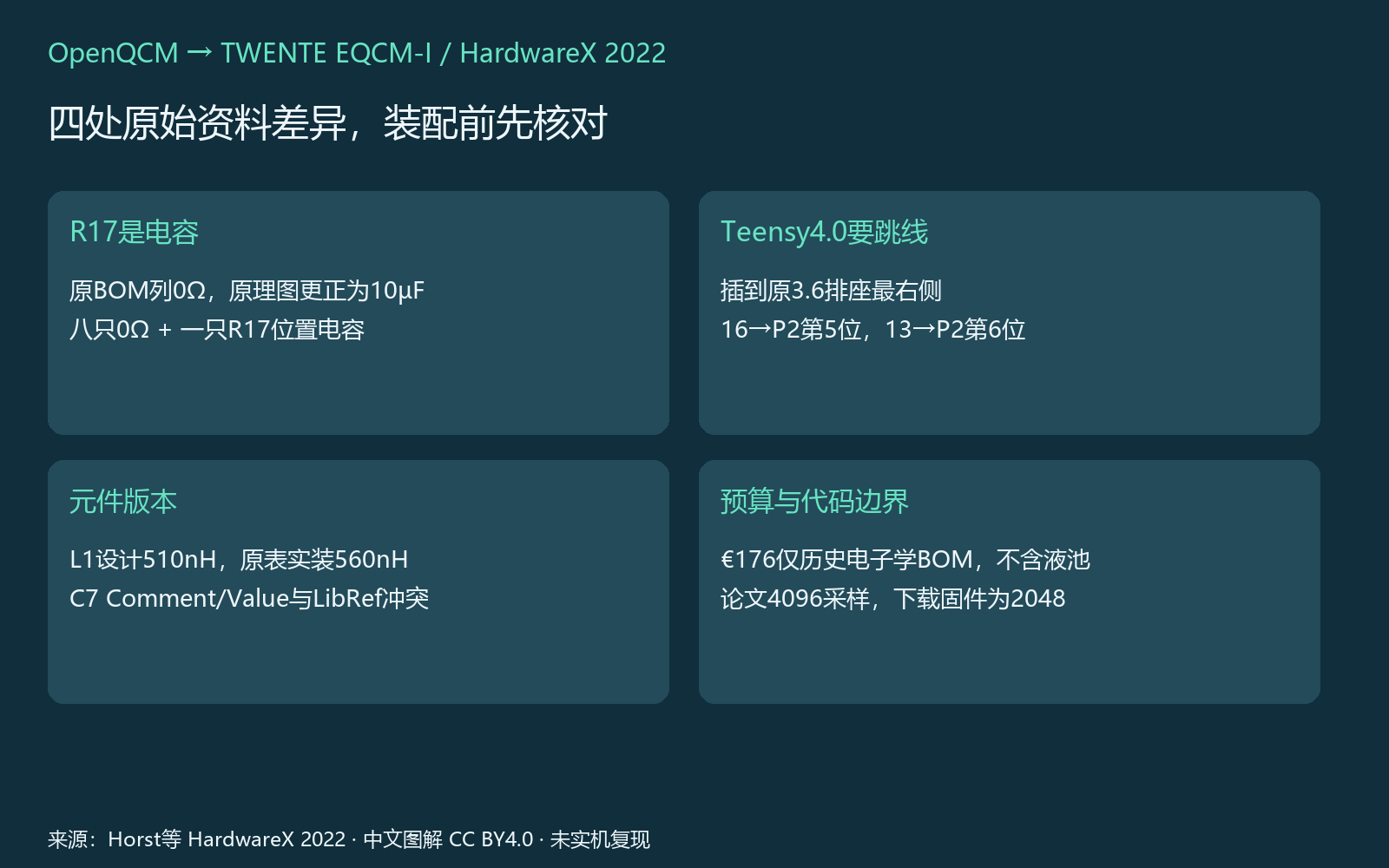

目的:按原位号采购并处理原 BOM 的勘误。

1. 打开原 XLSX:C19、C20、C28、C30 标记为 OPEN,不装元件。

2. R17 按勘误改为 10 μF;C7 以 Comment 与原理图核对,不按冲突的 LibRef 购买。

3. L1 按实装记录为 560 nH;对未给唯一料号的被动件、连接器和线材,在采购表中保留规格待确认状态。

4. 将料号/参数检索入口与已确认 SKU 分开记录。

**检查**:采购表包含勘误位号和待确认项,已确认项注明准确料号。

\

[完整原论文:构建、运行及验证](https://pmc.ncbi.nlm.nih.gov/articles/PMC9672453/) · [8份原设计文件](https://osf.io/q6yk4/)

![02|按位号采购并处理BOM勘误 图解](https://cdn.lunlunapp.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/cover/97b69305cfdf498aa6edf789fc4ad9c1.png)![gr7.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/files/image/a946ef45ca4a474ab66d311827471917.jpg)

核制造文件并组装四层电路板

目的:按原制造文件制作四层板,并逐位号焊接。

1. 用原 Altium 文件和 Gerber 核对板框、钻孔、四层层叠、FR4、0.5 oz 铜和 HASL 工艺。

2. 先焊小型贴片件与电源,再焊细间距 IC、排针和接口;按丝印与原理图逐个核位号和方向。

3. 重点检查细间距 IC、极性钽电容及相邻焊盘桥连。

4. 用绝缘支撑板子,清除底面焊屑和导电杂物。

**检查**:器件方向与位号对应,焊点无可见桥连,板底与工作台绝缘。

\

[完整原论文:构建、运行及验证](https://pmc.ncbi.nlm.nih.gov/articles/PMC9672453/) · [8份原设计文件](https://osf.io/q6yk4/)

![03|核制造文件并组装四层电路板 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/files/image/a946ef45ca4a474ab66d311827471917.jpg)![gr6.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/files/image/77b7c7ccf8e34628b859ca77bcd9a5b5.jpg)

安装Teensy4.0及两条适配跳线

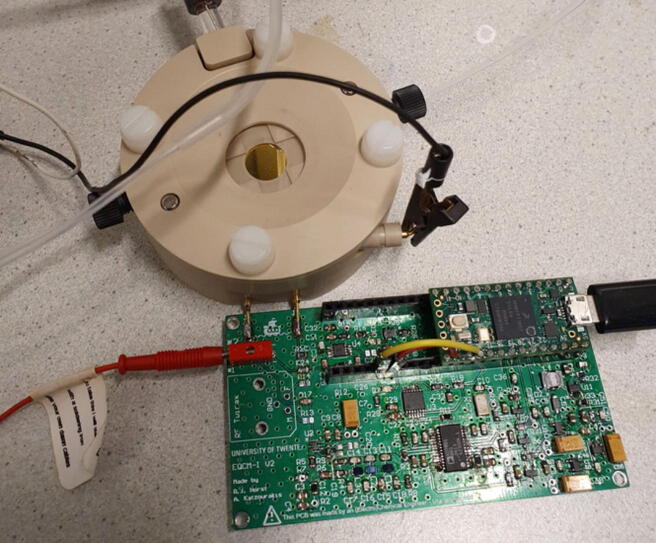

目的:把 Teensy 4.0 接到按 Teensy 3.6 排座设计的主板,并检查适配跳线。

1. 按原文与原理图确认 Teensy 4.0 靠排座最右侧放置。

2. 焊两条适配跳线:Teensy 引脚 16 接 P2 第 5 位,Teensy 引脚 13 接 P2 第 6 位。

3. 焊接前按官方针脚图确认引脚编号,不凭照片左右判断。

4. 断电用通断档逐条检查跳线,并确认没有将 USB 供电短接。

**检查**:两条跳线各自连接指定端点,USB 电源轨与地之间无短路。

\

[完整原论文:构建、运行及验证](https://pmc.ncbi.nlm.nih.gov/articles/PMC9672453/) · [8份原设计文件](https://osf.io/q6yk4/)

![04|安装Teensy4.0及两条适配跳线 图解](https://cdn.lunlunapp.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/cover/eaa8756a3ad64773a60a1d77bb6bab4c.jpg)![04|安装Teensy4.0及两条适配跳线 图解](https://cdn.lunlunapp.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/cover/97b69305cfdf498aa6edf789fc4ad9c1.png)

先验电源,再验5MHz正弦输出

目的:先验证 5 V 电源轨,再用测试命令检查 DDS 输出。

1. 接 USB 前用万用表检查短路和极性。

2. 上电测 C42、C43、C46、C55 对应的 5 V 电源轨;异常发热或电压异常立即断电。

3. 按锁定版本使用原 AD985XSPI 库刷入 Teensy 4.0 固件,将 `new_command=2` 作为测试。

4. 用示波器测 J1 与 GND 之间的输出;确认约 5 MHz 正弦后,将命令改回正常采集模式 1。

**检查**:5 V 电源轨正常,测试输出为约 5 MHz 正弦,固件已恢复模式 1。

\

[完整原论文:构建、运行及验证](https://pmc.ncbi.nlm.nih.gov/articles/PMC9672453/) · [8份原设计文件](https://osf.io/q6yk4/)

![05|先验电源,再验5MHz正弦输出 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/files/image/77b7c7ccf8e34628b859ca77bcd9a5b5.jpg)![gr5.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/files/image/be390941edd047aabcbddf564e73d793.jpg)

装14mm石英片和原型液池

目的:装入 14 mm 石英片和原型液池,并确认电极连接与密封。

1. 选用 5 MHz AT 切、Au-Ti 电极传感器,先确认与 14 mm 夹具和触点匹配。

2. 将双面电极分别接 J1、J2,均匀压紧,避免局部弯折石英片。

3. 原验证机为直接焊线;若使用屏蔽液池,按原设计使用屏蔽线。

4. 先干态装好并记录夹紧状态;加水前检查液体路径不会流到 PCB。

**检查**:电极接触稳定、石英片无弯折,液池与 PCB 之间有防漏路径。

\

[完整原论文:构建、运行及验证](https://pmc.ncbi.nlm.nih.gov/articles/PMC9672453/) · [8份原设计文件](https://osf.io/q6yk4/)

![06|装14mm石英片和原型液池 图解](https://cdn.lunlunapp.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/cover/eaa8756a3ad64773a60a1d77bb6bab4c.jpg)![gr12.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/files/image/28b3688f4d65428ba3b1f1ee6f746a14.jpg)

固定Python环境并设置串口

目的:配置 Python 采集环境、串口与扫描文件。

1. 使用原作者 Python 3.9 与 Spyder;安装 numpy、pyqtgraph、matplotlib、pandas、pyserial、scipy,并记录实际版本。

2. 在 DAQ 脚本中填入本机串口、扫描上下限和步长。

3. 每次采集使用唯一输出文件名,避免覆盖原始数据。

4. 原图界面包含模拟曲线;以自己的采集输出作为测量记录。

**检查**:程序使用本机串口,依赖版本和扫描参数、输出文件名均已保存。

\

[完整原论文:构建、运行及验证](https://pmc.ncbi.nlm.nih.gov/articles/PMC9672453/) · [8份原设计文件](https://osf.io/q6yk4/)

![gr8.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/files/image/ed00ae2801ba4e00bbe777d8cf1e4331.jpg)![gr9.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/files/image/4e63dc82acbc455d96acf78d496a8ee1.jpg)

采集空气共振曲线并保存原始数据

目的:扫过空气中的共振峰并保存完整原始曲线。

1. 先在预计 5 MHz 附近设置扫描窗口,确保峰值和两侧背景都在范围内。

2. 论文示例使用 10 kHz 范围、10 Hz 步长;0.04 Hz 是 DDS 频率编程分辨率,不代表整机测量准确度。

3. 记录固件平均次数;当前固件示例为 2048 次,论文为 4096 次,保持两者区别。

4. 保存空气曲线及其扫描参数。

**检查**:曲线包含峰及两侧基线,数据文件记录窗口、步长和固件平均次数。

\

[完整原论文:构建、运行及验证](https://pmc.ncbi.nlm.nih.gov/articles/PMC9672453/) · [8份原设计文件](https://osf.io/q6yk4/)

![gr2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/files/image/ab66b23b5d394d679b5188b4dde7aefe.jpg)![gr11.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/files/image/5dca9e4e81814bb0bb012cc75ab46d30.jpg)

添加纯水,比较频率和耗散

目的:加入纯水,比较加载前后的共振频率和耗散。

1. 向液池缓慢加入纯水并排出气泡,记录温度、液量、夹紧状态和稳定时间。

2. 采集水中曲线,与空气曲线比较共振峰位置和耗散。

3. 重复装样检查结果是否可重复,记录每次装样条件。

4. 液体密度和黏度也会影响频移;Sauerbrey 关系适用于特定薄而刚性的膜条件,不把所有液体频移换算成沉积质量。

**检查**:空气/水曲线及液体条件均保存,重复装样结果可供比较。

\

[完整原论文:构建、运行及验证](https://pmc.ncbi.nlm.nih.gov/articles/PMC9672453/) · [8份原设计文件](https://osf.io/q6yk4/)

![gr13.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/files/image/5d864cbb5d8a43c088344a3032c5ad2b.jpg)![gr1.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/files/image/ef7240eb942e41079b8a468ad2ca7982.jpg)

留存验收包及许可范围

目的:整理可复查的装配、测试和许可记录。

1. 保存位号 BOM、板卡版本、焊接照片、固件、Python 依赖、测试正弦波和空气/水原始曲线。

2. 记录失败和返修过程,保证每条曲线能对应到板卡、传感器和采集参数。

3. 论文把设计文件表列为 GPL 3.0,硬件规格表列为 CC BY-SA 4.0;按不同文件来源分别标注,不合并为单一许可。

**检查**:验收资料齐全且许可说明对应到文件类别。

\

[完整原论文:构建、运行及验证](https://pmc.ncbi.nlm.nih.gov/articles/PMC9672453/) · [8份原设计文件](https://osf.io/q6yk4/)

![10|留存验收包及许可范围 图解](https://cdn.lunlunapp.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/cover/7c7afe380a3947589b10e1f8708c8d37.png)![10|留存验收包及许可范围 图解](https://cdn.lunlunapp.com/sbp/projects/7daa4297-c06b-451f-b966-20cea32ddc76/cover/97b69305cfdf498aa6edf789fc4ad9c1.png)
