观察单分子荧光的模块化显微镜|miCube

把单分子成像打开

Nature Communications原研究中的开放显微框架:铝立方体、3D打印结构与商业光学件组成TIRF成像系统。含原编号爆炸图、41项材料、十章装配导引和AMOLF外部衍生证据,先做微球台架验证。

alan000

Nature Communications 2019

参数信息

原机主体占地
300×600 mm

复现文档

固定原版结构与绿色验证通道

目标:锁定miCube原版结构和首轮绿色微球验证路径,避免把可选光路当作基线。

下载STL、STEP及工程图,建立编号对应表。本页保留原四色光源接口,但首轮只启用488nm与ET525/50m检查绿色微球。二向色镜和TIRF滤片选四色版本;其他波段先不启用。逐项确认控制器型号、接口配套和紧固件规格,缺项补齐后开始装配。

[原论文Methods](https://doi.org/10.1038/s41467-019-11514-0) · [原编号BOM](https://hohlbeinlab.github.io/miCube/component_table.html) · [设计库与许可](https://github.com/HohlbeinLab/HohlbeinLab.github.io/tree/76823a1541c07a7ad5a3db12cba1bcf28c38f934/miCube)

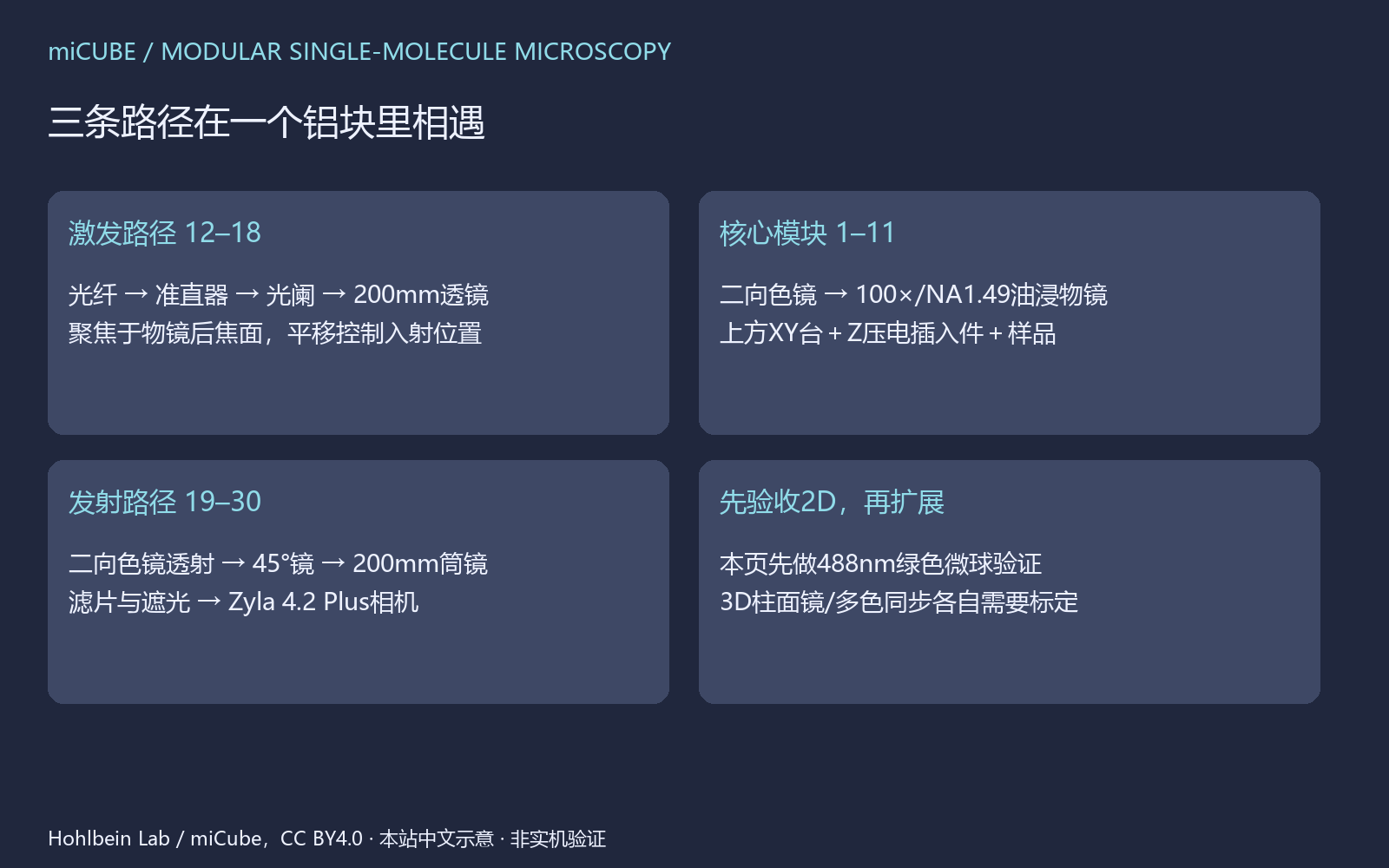

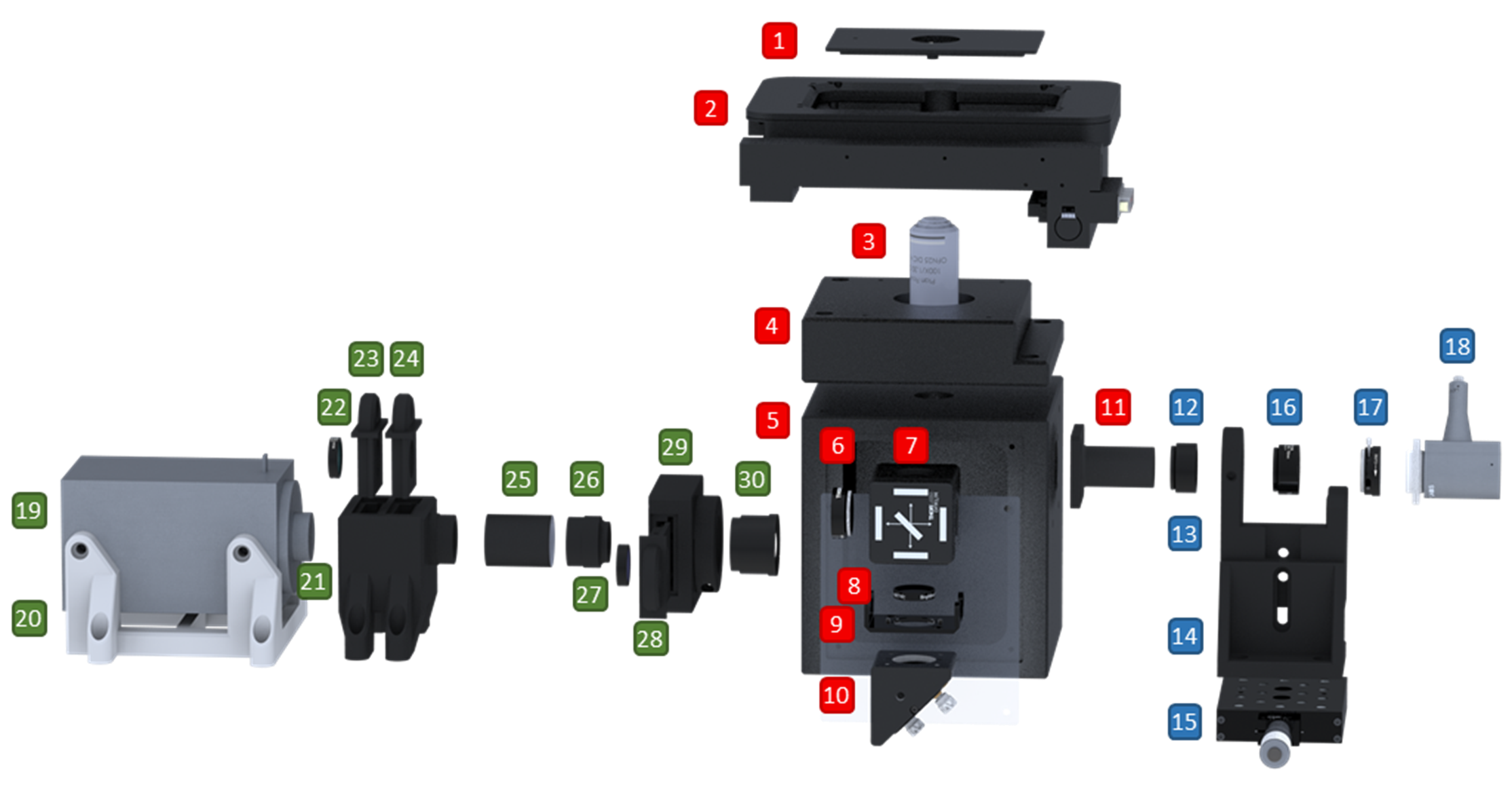

![01|固定原版结构与绿色验证通道 图解](https://cdn.lunlunapp.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/cover/e88d6dad416e4c0b8ac66ba3ce48db6c.png)

![01|固定原版结构与绿色验证通道 图解](https://cdn.lunlunapp.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/cover/6970ece1fa8a4c62b95b7e8f1f219c34.png)**检查**:编号表与原设计一致;仅启用488 nm/ET525/50m绿色通道,待确认接口/控制器项已标记。

加工铝块并打印结构件

目标:按工程图加工铝块并打印带编号结构件,先检查装配配合。

立方体与上盖按工程图CNC加工,铝块黑色阳极化抑制杂散光。打印原件13/14用PLA、200µm层高、20%填充、1.2mm壁;21及23/24/28壁1.6mm;20壁0.8mm;26原表ABS、壁0.8mm。其余按CAD核材料和公差,去支撑并检查通光孔。

[原论文Methods](https://doi.org/10.1038/s41467-019-11514-0) · [原编号BOM](https://hohlbeinlab.github.io/miCube/component_table.html) · [设计库与许可](https://github.com/HohlbeinLab/HohlbeinLab.github.io/tree/76823a1541c07a7ad5a3db12cba1bcf28c38f934/miCube)

![cube.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/files/image/3969f51932ab47c1a186df76452c54e9.jpg)![checks.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/files/image/841d55efb5c3467ab53d08106a81ebab.png)**检查**:铝块孔位与CAD对应,打印件无堵孔、翘曲或支撑残留,部件能无强压试配。

安装物镜与XYZ样品台

目标:建立样品运动台与物镜的机械基准,检查行程和碰撞。

在300×600mm原面包板上固定主块,装100×/NA1.49油镜和60mm齐焦距匹配上盖。XY台四孔间距75×125mm,接Z插入件与127.8×85.5mm样品嵌件。核运动行程不碰撞物镜,先以手动低速检查;更换物镜或台不直接沿用原高度。

[原论文Methods](https://doi.org/10.1038/s41467-019-11514-0) · [原编号BOM](https://hohlbeinlab.github.io/miCube/component_table.html) · [设计库与许可](https://github.com/HohlbeinLab/HohlbeinLab.github.io/tree/76823a1541c07a7ad5a3db12cba1bcf28c38f934/miCube)

![03|安装物镜与XYZ样品台 图解](https://cdn.lunlunapp.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/cover/e88d6dad416e4c0b8ac66ba3ce48db6c.png)![top.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/files/image/c0aaf1e7c6e24fd59e47bca3cface2c0.jpg)**检查**:物镜和样品台型号符合基线,手动全行程无碰撞,换型后未沿用旧高度。

组装核心二向色镜与反射镜

目标:按指定滤光片版本安装二向色镜及45°反射组件。

DFM1/M装所选二向色镜,激发对侧装NE60A-A,底部配TIRF滤片;经C4W-CC连KCB1E/M及BBE1-E02的45°反射组件。按原图用两颗M6固定核心组件,确认表面方向、入射角和通孔;螺钉长度按原工程图。

[原论文Methods](https://doi.org/10.1038/s41467-019-11514-0) · [原编号BOM](https://hohlbeinlab.github.io/miCube/component_table.html) · [设计库与许可](https://github.com/HohlbeinLab/HohlbeinLab.github.io/tree/76823a1541c07a7ad5a3db12cba1bcf28c38f934/miCube)

![04|组装核心二向色镜与反射镜 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/files/image/3969f51932ab47c1a186df76452c54e9.jpg)

![04|组装核心二向色镜与反射镜 图解](https://cdn.lunlunapp.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/cover/6970ece1fa8a4c62b95b7e8f1f219c34.png)**检查**:滤片型号/朝向和45°座方向按器件标记确认,螺钉长度与工程图匹配。

装准直器与可平移激发模块

目标:依次组装488 nm激发模块并建立200 mm光路距离基准。

按RC12APC-P01 → SM1D12SZ → AC254-200-A-ML → SM1L05组装,固定在13号夹座、14号直角板及PT1/M。沿实际光路使聚焦镜到物镜后焦面距离为200mm。高度、轴向和横向分别调整,不能用外壳边缘代替光学参考平面。

[原论文Methods](https://doi.org/10.1038/s41467-019-11514-0) · [原编号BOM](https://hohlbeinlab.github.io/miCube/component_table.html) · [设计库与许可](https://github.com/HohlbeinLab/HohlbeinLab.github.io/tree/76823a1541c07a7ad5a3db12cba1bcf28c38f934/miCube)

![clamp.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/files/image/778c8215639747dbb0475d5b2aa6f0cb.jpg)![bracket.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/files/image/436f11de723543fa832be36a25a5ec81.jpg)**检查**:组件顺序正确,离轴高度/位置可调,200 mm测量基准已记录。

装筒镜滤片和相机通道

目标:组装筒镜、绿色发射滤光片及相机支撑,按传感器位置定支架。

ITL200放入29号座,装28号滤片架和绿色ET525/50m;筒镜组以四颗M6固定。26号接头、裁切SC600遮光罩、21号插槽块与20号相机架连接。依据真实相机芯片位置确定罩长和支架孔位,不能把镜筒端面当焦平面。

[原论文Methods](https://doi.org/10.1038/s41467-019-11514-0) · [原编号BOM](https://hohlbeinlab.github.io/miCube/component_table.html) · [设计库与许可](https://github.com/HohlbeinLab/HohlbeinLab.github.io/tree/76823a1541c07a7ad5a3db12cba1bcf28c38f934/miCube)

![tubelens.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/files/image/c3edc2a76898497eb1f87f5afceb1a4a.jpg)![camera.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/files/image/1085324e4c28475a93754f81b775092d.jpg)**检查**:滤片/相机顺序正确,罩长不遮挡传感器且支架定位基于实际芯片位置。

完成封闭并逐路低功率验证

目标:在激光防护措施到位后逐路做低功率通光检查。

连接原单模光纤前先关闭光源。由受训光学人员按实验室激光程序配置波段防护、光束终止、联锁和封闭罩,在最低可用功率下查通光与漏光。主样品区透明防气流箱不能替代激光防护。相机前滤片必须匹配启用波段。

[原论文Methods](https://doi.org/10.1038/s41467-019-11514-0) · [原编号BOM](https://hohlbeinlab.github.io/miCube/component_table.html) · [设计库与许可](https://github.com/HohlbeinLab/HohlbeinLab.github.io/tree/76823a1541c07a7ad5a3db12cba1bcf28c38f934/miCube)

![07|完成封闭并逐路低功率验证 图解](https://cdn.lunlunapp.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/cover/6970ece1fa8a4c62b95b7e8f1f219c34.png)

![07|完成封闭并逐路低功率验证 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/files/image/841d55efb5c3467ab53d08106a81ebab.png)**检查**:光路遮蔽、终止、联锁及波段防护已由受训人员确认,光源最低可用功率无漏光。

连接相机平台与保存配置

目标:安装相机控制软件并保存可复现的设备与采集参数。

按Andor及平台原驱动装配Micro-Manager,保存设备适配器、像素尺寸、曝光、增益、ROI和binning。先独立验证相机和平台,再持续单色照明采集固定微球;同步采集可选择NI/LabVIEW sALEX或Arduino SMILE扩展。分别使用对应的硬件、接线和软件,并独立检查触发时序。

[原论文Methods](https://doi.org/10.1038/s41467-019-11514-0) · [原编号BOM](https://hohlbeinlab.github.io/miCube/component_table.html) · [设计库与许可](https://github.com/HohlbeinLab/HohlbeinLab.github.io/tree/76823a1541c07a7ad5a3db12cba1bcf28c38f934/miCube)

![08|连接相机平台与保存配置 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/files/image/1085324e4c28475a93754f81b775092d.jpg)

![08|连接相机平台与保存配置 图解](https://cdn.lunlunapp.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/cover/6970ece1fa8a4c62b95b7e8f1f219c34.png)**检查**:相机及平台可单独控制,设备适配器和采集配置已保存;不同同步方案未混接。

从宽场逐步验证HILO与TIRF

目标:先验证宽场,再逐步调整激发位置评估HILO/TIRF工作状态。

先使激发位于物镜后焦面中心取得普通落射荧光像;按原平移机构向边缘改变入射位置,观察背景和界面附近微球响应。是否TIRF需结合角度/界面和样品验证,不能仅凭暗背景判断。基线不插柱面镜;3D扩展1000mm柱面镜需独立z扫描标定。

[原论文Methods](https://doi.org/10.1038/s41467-019-11514-0) · [原编号BOM](https://hohlbeinlab.github.io/miCube/component_table.html) · [设计库与许可](https://github.com/HohlbeinLab/HohlbeinLab.github.io/tree/76823a1541c07a7ad5a3db12cba1bcf28c38f934/miCube)

![09|从宽场逐步验证HILO与TIRF 图解](https://cdn.lunlunapp.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/cover/e88d6dad416e4c0b8ac66ba3ce48db6c.png)![astig.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/files/image/98b2459120ee45f5b79f08e9c36dd253.jpg)**检查**:宽场图像先通过;HILO/TIRF判断结合入射位置和样品响应,柱面镜扩展另行校准。

保存微球验收和漂移数据

目标:用固定微球记录成像尺度、背景与漂移,建立本机验收记录。

记录暗场、平场、标尺/微球图、曝光功率、视场、像素尺度和时间序列漂移。保存原始图像及硬件配置;分别记录定位精度、分辨率和实测漂移。通过基线后才考虑超分辨算法或多色同步,本教程的验收样品为固定微球。

[原论文Methods](https://doi.org/10.1038/s41467-019-11514-0) · [原编号BOM](https://hohlbeinlab.github.io/miCube/component_table.html) · [设计库与许可](https://github.com/HohlbeinLab/HohlbeinLab.github.io/tree/76823a1541c07a7ad5a3db12cba1bcf28c38f934/miCube)

![10|保存微球验收和漂移数据 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/files/image/841d55efb5c3467ab53d08106a81ebab.png)

![10|保存微球验收和漂移数据 图解](https://cdn.lunlunapp.com/sbp/projects/06f71131-9d3d-43af-97fa-0f5821ad49c9/cover/6970ece1fa8a4c62b95b7e8f1f219c34.png)**检查**:原图、微球尺度、曝光/功率、视场及时间序列均归档,验收表填写本机测量结果。
