让大样品显出三维细节
苏黎世大学团队Nature Communications开放科研仪器:双臂光片、透明样品三维成像,巴塞尔等外部团队已有实物。含原版CAD动画、12章装配图解、逐项BOM及采购和版本缺口说明。
alan000
Nature Communications 2024
目标:确认Benchtop-2024(default-version)路线,区分中央检测臂、左右激发臂、后方XYZ/旋转台和独立电子箱。当前BOM为双TOPTICA CLE-50,而部分照片仍是旧Oxxius。

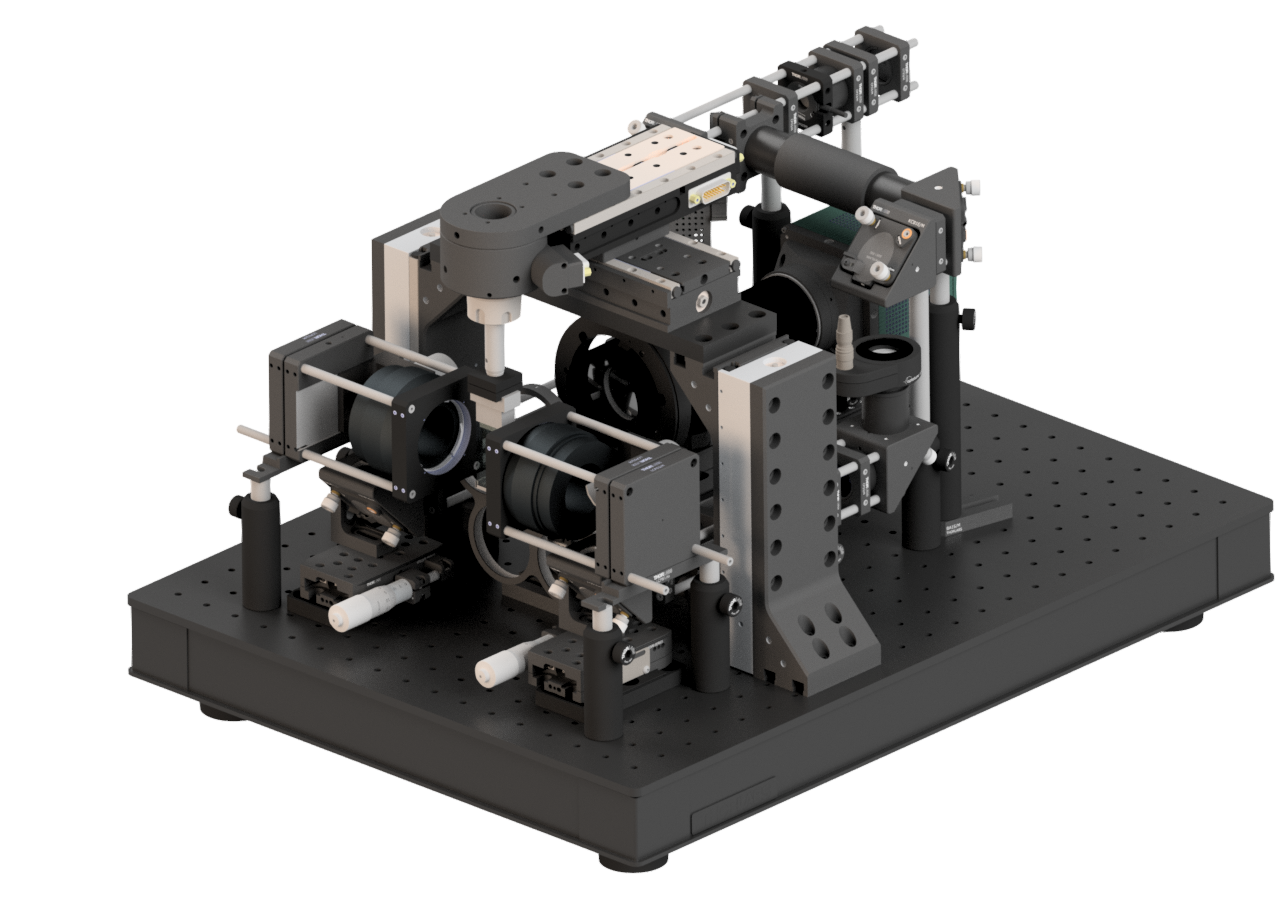

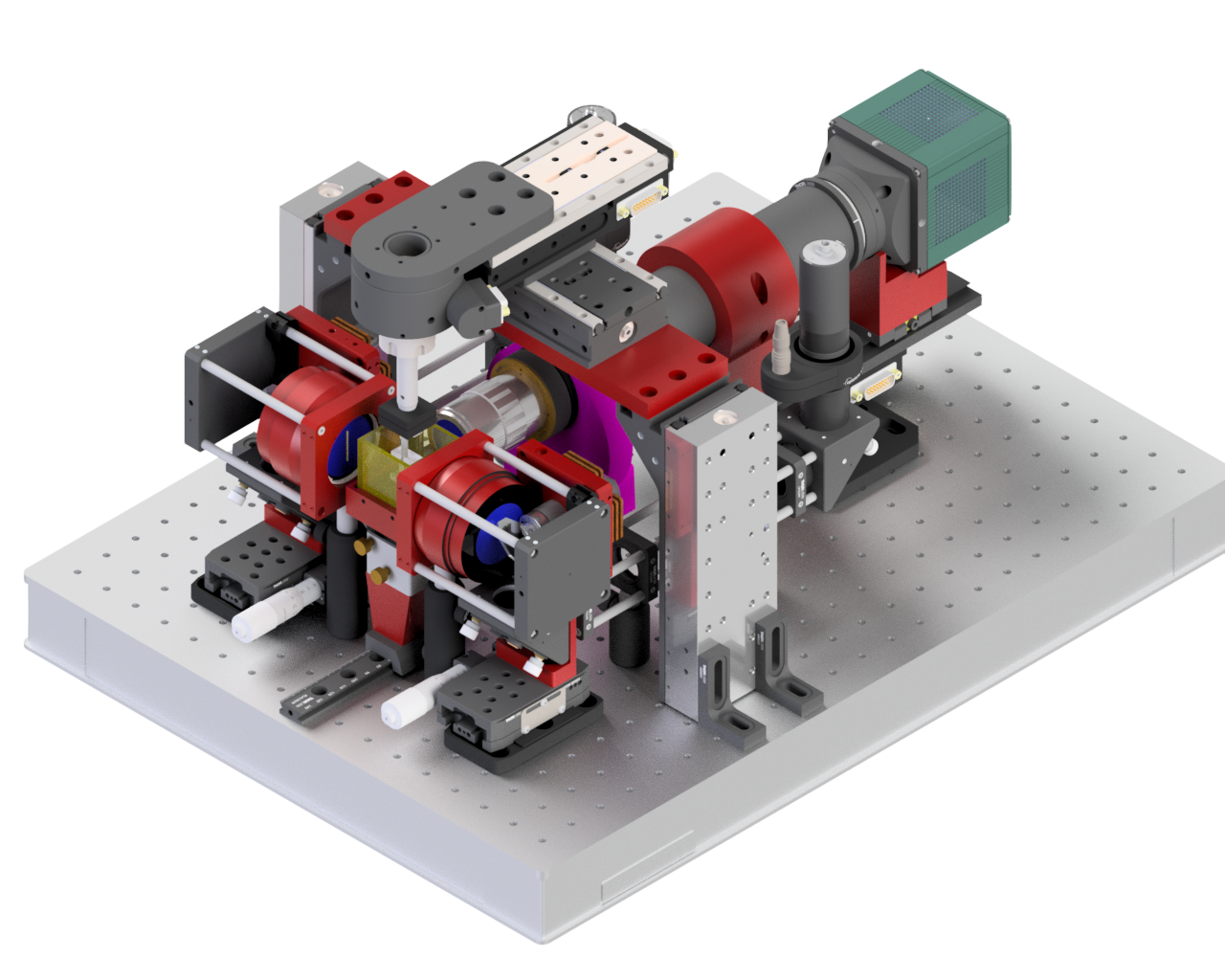

1. 对照Assembly overview的CAD总览标出四个模块。
2. 核对实物标签和Benchtop目录版本。
3. 记录光纤NA、准直焦距、调制接口与线缆对应关系;未确认前不接激光。
**检查**:模块与版本对应清楚,双激光配置及线缆已确认。
[原版图文、具体尺寸及接线图](https://github.com/mesoSPIM/benchtop-hardware/wiki/Assembly-overview)

目标:把Main、Options和套件拆项整理为去重后的采购表。
1. 逐项登记型号、数量、供应商。
2. ASI运动台/控制器套件内的拆列部件不重复采购;MESOS-11桥接件不含在套件内。
3. 在MESOS-MACH加工套件与单件路线中选定一种;CBLS3P与旧CBLS3F按设备版本二选一。
4. 相机支架、MT1/SM2转接件及大比色皿座的重复数量先列入待确认表,不直接相加。
**检查**:采购表数量确认,套件已去重,冲突项有最终决定。
[原版图文、具体尺寸及接线图](https://github.com/mesoSPIM/benchtop-hardware/wiki/Parts-list)

目标:建立平直基准后安装样品运动平台。
1. 调平450×600 mm面包板。
2. 按原图从前缘计排,在第8、10排定位Y导轨;用垫片和直角尺校平行。
3. 依次装桥、X、Z和旋转机构。旋转台仅用原厂短M6螺钉,避免触碰编码器。
4. 空载手动检查各轴行程及碰撞。
**检查**:底座稳定、轴可无卡滞运动,螺钉长度符合旋转台要求。
[原版图文、具体尺寸及接线图](https://github.com/mesoSPIM/benchtop-hardware/wiki/Sample-stage-assembly)

目标:安装检测臂导轨、相机支架与传感器支撑。
1. 按图固定F轴及XT66SD-250导轨,用直角尺检查与样品台正交。
2. 装PETG相机支架和SM2管支架;Iris15长传感器竖直、数据口朝上。
3. 相机用1/4-20英制螺钉;先量孔深再选螺钉,勿盲装50 mm长螺钉。
**检查**:导轨正交、支架牢固,螺钉不触底。
[原版图文、具体尺寸及接线图](https://github.com/mesoSPIM/benchtop-hardware/wiki/Detection-arm-assembly)

目标:安装MT1管镜、滤轮和物镜,保护螺纹与光学件。
1. MT1置于打印转接环,以3颗小头M2.5固定,螺钉头≤3.5 mm;胶粘只用不会污染光学件的兼容胶。
2. 相机对远处目标作粗调,约12 mm仅为起始位置,最终通过预览调焦。
3. ZWO五槽31 mm滤轮用25 mm转接环;逐片看厂商方向标记。
4. 以SM1A27和SM2A6转接M Plan物镜,先确认螺纹再旋合,不强拧。
**检查**:组件同轴且螺纹无损,预览能看到粗略目标。
[原版图文、具体尺寸及接线图](https://github.com/mesoSPIM/benchtop-hardware/wiki/Detection-arm-assembly)

目标:预装左右镜像激发臂;配置差异未确认前不接光纤或开光。
1. 按图镜像摆放两臂。原f60路线含SM1FCA、SM1L03+SM1M20及AC254-060-A-ML,光纤端位于准直镜焦点。
2. 当前双TOPTICA需先核光纤NA与准直焦距是否匹配f60;无书面确认时停在机械预装。
3. 按图装ETL、折叠镜和两只f100中继镜;第一只无穷远标记朝ETL,第二只朝外。
4. 先套入中间两块支撑笼板再锁紧。准直仅由受训人员用适当测量工具完成。
**检查**:两臂方向和机械件正确;NA/焦距有确认记录,否则保持断电。
[原版图文、具体尺寸及接线图](https://github.com/mesoSPIM/benchtop-hardware/wiki/Excitation-arms-assembly)

目标:按Benchtop图定位激发臂并适配镜头及位移台。
1. 按图固定臂,核光轴高度135 mm及60 mm笼板底部99–100 mm。
2. Nikon 50 mm f/1.4G按说明设焦点1 m,安装F卡口钢环、改造笼板及镜头;Benchtop跳过旧版缩短前压圈步骤。
3. 右臂位移台换边前将测微头退到25 mm刻度,再拆3颗锁板螺钉。
4. BOM与旧教程位移台型号不一致;先核厂家手册和孔位,不强装。
**检查**:高度、镜头和位移台型号已核实,行程无干涉。
[原版图文、具体尺寸及接线图](https://github.com/mesoSPIM/benchtop-hardware/wiki/Excitation-arms-assembly)

目标:匹配安装振镜、驱动、DAQ和电源,未核端子保持断开。
1. 按序列号配对振镜轴体和驱动板并装散热件。
2. 使用GPS011封闭电源及匹配电缆;输入设置依实际驱动板手册核对,不照旧照片改跳线。
3. 核实ETL模拟输入B/GND后制作接线表;电流及0–5 V映射先用官方驱动工具和仪器检查。
4. PXI-6733装入NI-1073兼容混合槽位,SH68-68须EPM版本,不用RDIO。
**检查**:板卡、线缆、电源型号匹配;未知端子未接。
[原版图文、具体尺寸及接线图](https://github.com/mesoSPIM/benchtop-hardware/wiki/Electronics)

目标:逐线确认控制、触发和激光接口后再做隔离测量。
1. 将旧四激光配置ao0–3(振镜/ETL)、ao4–7(功率)仅作参考,逐项对照当前双TOPTICA端口。
2. 按原图登记相机、运动台、主时钟的计数器/PFI信号,写明源端、目的端、地和允许范围。
3. 双TOPTICA同步调制、使能和接头分配须按对应型号确认;无针脚表时不沿用Oxxius针脚24/16或切换模块,不通电。
4. 由合格人员在设备断开状态用示波器/万用表核验电平、极性与地参考。
**检查**:接线表和测量值均在设备规格内;未确认则停止上电。
[原版图文、具体尺寸及接线图](https://github.com/mesoSPIM/benchtop-hardware/wiki/Electronics)

目标:安装与介质相容的浸液腔,先用空夹具排除碰撞。
1. 按样品折射率/介质选玻璃或石英腔;支架按耐受性选PA12/POM,不默认打印塑料耐DBE。
2. 用水平仪和基准面调两个倾斜方向,再复核第三轴。
3. 配对磁性底座与球面/凹面夹具,空载慢速检查XYZ/旋转是否碰腔、物镜或镜头。
4. 装笼架盖及前遮光罩,按实验室激光控制要求管理开放光路。
**检查**:材料与介质相容性有依据,腔体校正且空夹具全行程无碰撞。
[原版图文、具体尺寸及接线图](https://github.com/mesoSPIM/benchtop-hardware/wiki/ImmersionChambers)

目标:先在demo模式验证软件,再逐台加入硬件驱动和本机参数。
1. 按mesoSPIM-control安装说明建立隔离环境;核对Python 3.12要求是否对应所用提交。
2. 先运行demo模式,确认界面和配置加载,再装匹配相机/DAQ的NI、PVCAM、ZWO及ASI驱动。
3. 归档源码提交、依赖、驱动和配置;设备型号、NI通道、COM口、相机方向、行程限位及激光列表按本机填写。
4. 端子核对和软限位未完成前,不接激光使能或自动运行运动台。
**检查**:演示模式启动成功,硬件参数逐项与铭牌及接线表吻合。
[原版图文、具体尺寸及接线图](https://github.com/mesoSPIM/benchtop-hardware/wiki/Supported-hardware)

目标:由受训人员在受控条件完成光学验收并归档数据。
1. 在受控激光环境完成双臂准直、检测焦面和ETL同步;低功率不等于眼安全,禁止沿光路观察。
2. 先用荧光参考样品测单/双臂视场、PSF、背景及拼接,再采目标样品。
3. 记录物镜、介质折射率、粒径、采样间距、曝光、功率、软硬件版本和原始图像。
4. 对照论文所用条件,分别记录本机横向和轴向分辨率。
**检查**:参考样品数据、校准参数、BOM和原始数据已归档。
[原版图文、具体尺寸及接线图](https://github.com/mesoSPIM/benchtop-hardware/wiki/Detection_alignment)
