检测动物动作并控制实验反馈|Bpod

把动作变成实验事件

Sanworks开放行为控制系统,有南洋理工Nature Neuroscience研究及IBL实际集成证据。选r2+成品主机加自制单端口,逐件原BOM、十章装配照片、光门测试与清水校准;含视频概览及版本差异说明。

alan000

Nature Neuroscience(外部应用研究) 2023

参数信息

r2+行为接口
5 口

复现文档

选择成品主机与单端口配置

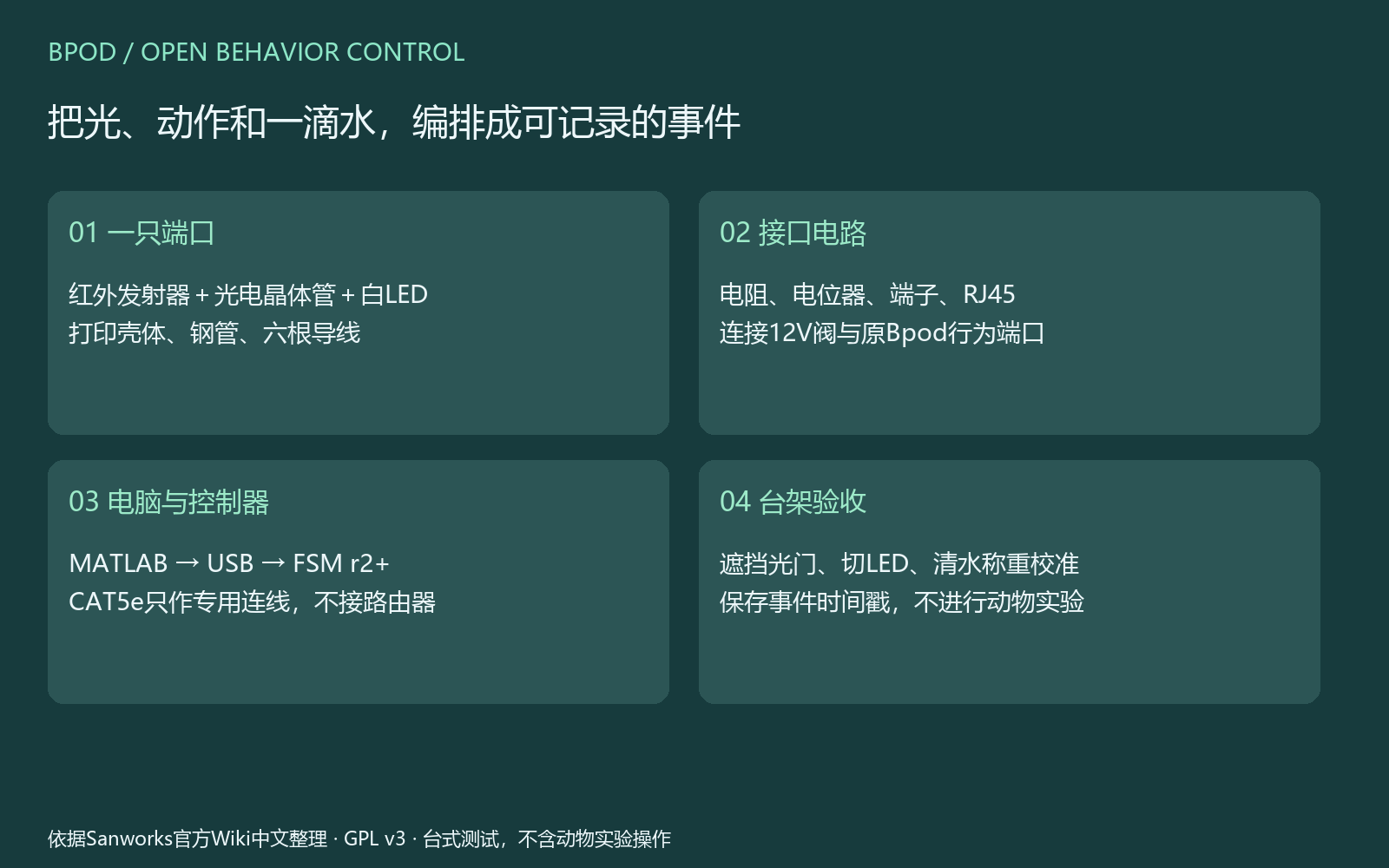

按“成品主机 + 一只自制端口”配置采购,避免把自制主板零件重复计入。

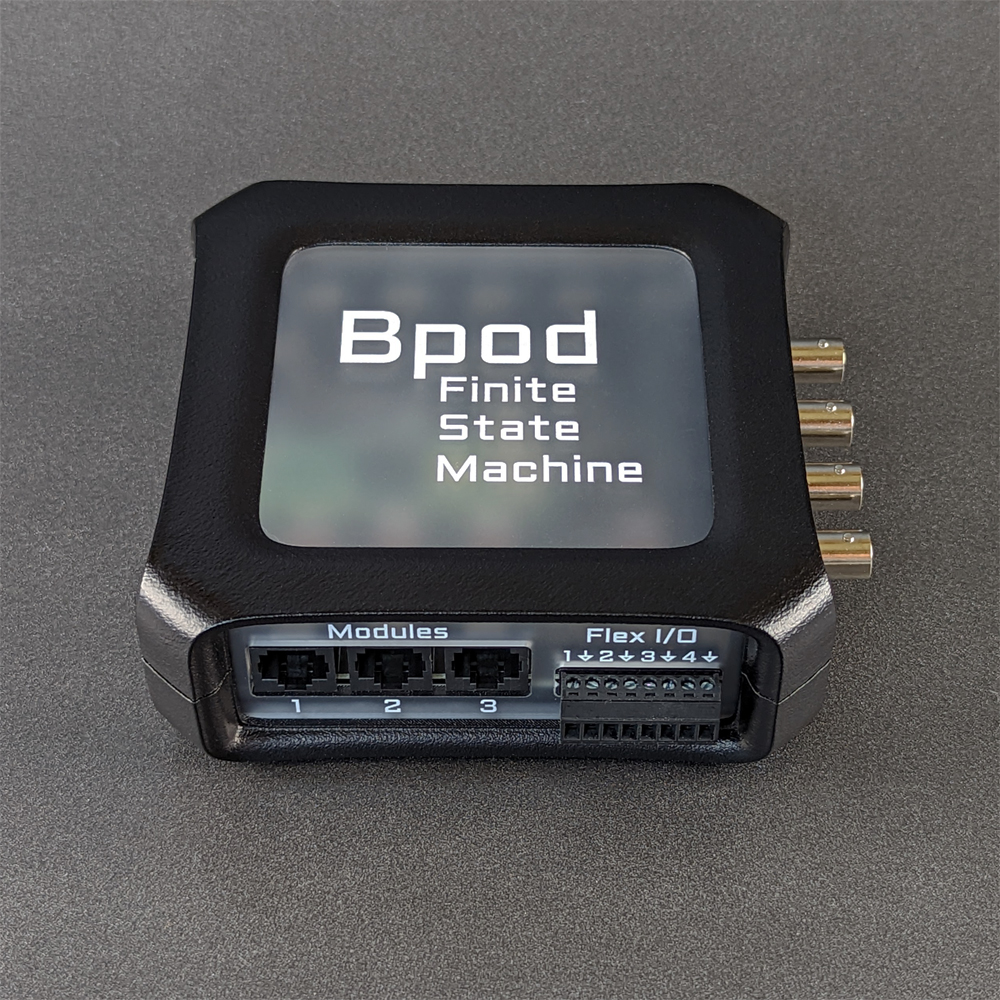

1. 准备一台 Bpod r2+、原配 12 V 阀电源、USB 数据线、CAT5e 线和一套自制端口。

2. 本教程只装一个行为口,不按完整 2AFC 装置采购;选鼻触端口和接口板 BOM。原主板全 BOM 仅用于选择 DIY 主机路线时参考。

**检查**:主机、阀电源、USB、CAT5e 和单端口零件均已备齐。

\

[原端口图解](https://sanworks.github.io/Bpod_Wiki/assembly/mouse-behavior-port-assembly/) · [接口板](https://sanworks.github.io/Bpod_Wiki/assembly/port-breakout-board-assembly/) · [锁定API与例程](https://github.com/sanworks/Bpod_Gen2/tree/8e5b008dc235c3f30ae371c6831f3e59e4ea1ec9)

![01|选择成品控制器加一只自制端口 图解](https://cdn.lunlunapp.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/cover/4458de5a16764ab793213fa63e0f356b.png)![01|选择成品控制器加一只自制端口 图解](https://cdn.lunlunapp.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/cover/ad9a3336b0a94cfd8fede760dcf60d49.png)

打印结构件并备齐端口小件

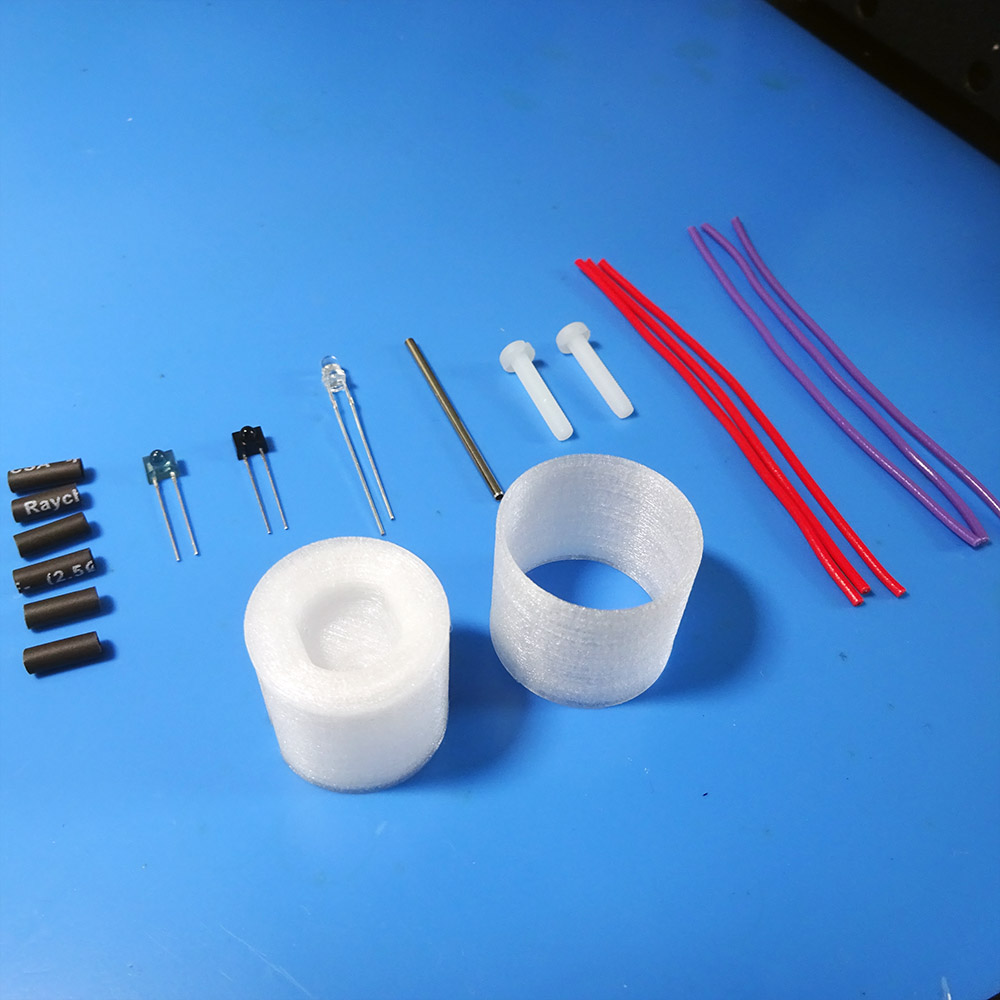

打印端口外壳并备好焊接线材和金属管。

1. 使用原 CAD 当前修订,打印壳体、护套和底座;采用外露传感器版本,避免透光不良的旧版 XT 覆盖结构。

2. 剪 6 根 70 mm、22 AWG 导线:红色 3 根、紫色 3 根;两端各剥 4 mm。

3. 另备 6 段 12 mm 热缩管;从 12 英寸钢管料切出 35 mm 一段并去毛刺。

**检查**:打印件、线段数量、热缩管数量和 35 mm 钢管段均齐全。

\

[原端口图解](https://sanworks.github.io/Bpod_Wiki/assembly/mouse-behavior-port-assembly/) · [接口板](https://sanworks.github.io/Bpod_Wiki/assembly/port-breakout-board-assembly/) · [锁定API与例程](https://github.com/sanworks/Bpod_Gen2/tree/8e5b008dc235c3f30ae371c6831f3e59e4ea1ec9)

![02|打印结构并备齐端口小件 图解](https://cdn.lunlunapp.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/cover/d984d956ae5b442f89f4496d213194d5.png)![mbp-wirestrip.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/3da9e195eff145cc82b7c9a91a26953d.png)

焊接红外、接收器和 LED

将红外发射器、接收器和指示 LED 接到导线上。

1. 先按元件数据手册确认发射器和光电晶体管引脚,不单凭照片左右位置判断极性。

2. 焊接时将紫线接地、红线接正;白色 LED 长脚为正极。

3. 焊前套入热缩管,焊后逐点绝缘;留出应力缓冲,避免导线拉力作用于器件脚。

4. 逐点检查导通,确认红线与紫线之间没有短路。

**检查**:器件引脚和极性已按数据手册确认,焊点牢固且导线无短路。

\

[原端口图解](https://sanworks.github.io/Bpod_Wiki/assembly/mouse-behavior-port-assembly/) · [接口板](https://sanworks.github.io/Bpod_Wiki/assembly/port-breakout-board-assembly/) · [锁定API与例程](https://github.com/sanworks/Bpod_Gen2/tree/8e5b008dc235c3f30ae371c6831f3e59e4ea1ec9)

![mbp-ir-solder.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/41947f5ab67349e090418c14024d22b2.png)![mbp-repeat-solder.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/d6e1bf730e984b9d8e99b0c642132b6e.png)

装钢管、白 LED 与红外对管

把钢管、LED 和红外对管装入端口结构。

1. 按现版 CAD 确认 M4 孔及螺纹规格;如果加工图和工具标注不一致,先停止攻牙并核对 CAD。

2. 装入 35 mm 去毛刺钢管,再压入白色 LED。

3. 装螺钉与对管;从端口正面观察、钢管位于下方时,蓝色发射器在右、黑色接收器在左。

4. 检查打印件毛边没有遮住传感器。

**检查**:钢管、LED 和对管均固定,光路无遮挡。

\

[原端口图解](https://sanworks.github.io/Bpod_Wiki/assembly/mouse-behavior-port-assembly/) · [接口板](https://sanworks.github.io/Bpod_Wiki/assembly/port-breakout-board-assembly/) · [锁定API与例程](https://github.com/sanworks/Bpod_Gen2/tree/8e5b008dc235c3f30ae371c6831f3e59e4ea1ec9)

![mbp-port-tap.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/a5a094d6c3254ffd8c006392181aa13c.png)![mbp-insert-tube.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/76203089cf684ca89cc5a425a63b89fe.png)![mbp-led-fit.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/f0760506373d4b3da773b96847a76005.png)![mbp-ir-fit.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/43ea142a859d4c41ac32d864ba19fa28.png)

装护套并焊接通孔接口板

装端口护套并完成通孔接口板焊接。

1. 将护套压入端口,整理出口处导线。

2. 焊接接口板前逐个核对 10 Ω、499 Ω、15 kΩ 电阻阻值,再依次焊电阻、500 Ω 电位器、六位/两位端子和 RJ45。

3. 对照原理图核对各导线定义;用 M3 支柱将 PCB 底面与安装面隔开。

4. 安装原 Lee 阀及封帽,按实际阀型号核对流向和封口位置。

**检查**:元件位置与原理图相符,PCB 底面不接触安装面,阀连接无松脱。

\

[原端口图解](https://sanworks.github.io/Bpod_Wiki/assembly/mouse-behavior-port-assembly/) · [接口板](https://sanworks.github.io/Bpod_Wiki/assembly/port-breakout-board-assembly/) · [锁定API与例程](https://github.com/sanworks/Bpod_Gen2/tree/8e5b008dc235c3f30ae371c6831f3e59e4ea1ec9)

![mbp-sheath-press.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/8c6ab8c525264a16bb3279bb590f0086.png)![mbp-complete.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/d20678b955b840fbb0b67f187e53d4ee.png)![port-breakout-board-assembly.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/b63eb7b1ef5b4cbb90275a32914683bf.png)

连接主机与清水回路

断电接好端口、主机和清水测试回路。

1. 将传感器与 LED 接到接口板,阀接两位端子;用 CAT5e 连接行为口 1。此 RJ45 是专用电路接口,不接以太网交换机。

2. USB 连接主机与电脑;原 12 V 适配器只供阀侧。

3. 将高位储液器经软管接阀入口,阀出口接端口钢管,出水端放入收集容器。

4. 液体与 PCB 分开放置;排出气泡、检查泄漏并固定液面高度。软管/接头的采购规格尚未闭合,未确认兼容接口前不要通液。

**检查**:连接无误、回路无泄漏且液体远离电子板;接口规格未确认时停在通液前。

\

[原端口图解](https://sanworks.github.io/Bpod_Wiki/assembly/mouse-behavior-port-assembly/) · [接口板](https://sanworks.github.io/Bpod_Wiki/assembly/port-breakout-board-assembly/) · [锁定API与例程](https://github.com/sanworks/Bpod_Gen2/tree/8e5b008dc235c3f30ae371c6831f3e59e4ea1ec9)

![06|建立专用连线与清水回路 图解](https://cdn.lunlunapp.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/cover/ad9a3336b0a94cfd8fede760dcf60d49.png)![port-interface-board.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/8aabf307df554003a9d90146705e7556.png)

安装 API 并确认主机固件

将锁定版本的 API 加入 MATLAB,并确认 r2+ 与固件状态。

1. 准备 MATLAB r2013a 或更新版本及其有效许可。

2. 下载锁定提交的 Bpod_Gen2,将仓库根目录 Add Path;不要使用 Add with subfolders。

3. 连接成品主机并核对型号和系统信息;本版本记录的 CurrentFirmwareList 为 23.10。

4. 只有需要更新时才从独立 StateMachine 固件仓库选择 r2+ 预配置固件;不要刷入其他 Arduino 程序。

**检查**:MATLAB 可找到 API,主机被识别为 r2+;固件不匹配时先停止,不继续运行例程。

\

[原端口图解](https://sanworks.github.io/Bpod_Wiki/assembly/mouse-behavior-port-assembly/) · [接口板](https://sanworks.github.io/Bpod_Wiki/assembly/port-breakout-board-assembly/) · [锁定API与例程](https://github.com/sanworks/Bpod_Gen2/tree/8e5b008dc235c3f30ae371c6831f3e59e4ea1ec9)

![bpod-console.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/6d309a259c7c408a94ecf83d05cff7ee.png)![pitfalls.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/80053b1872f945c28edfcfcea2d081c1.png)

验证光门与 LED,不启用阀

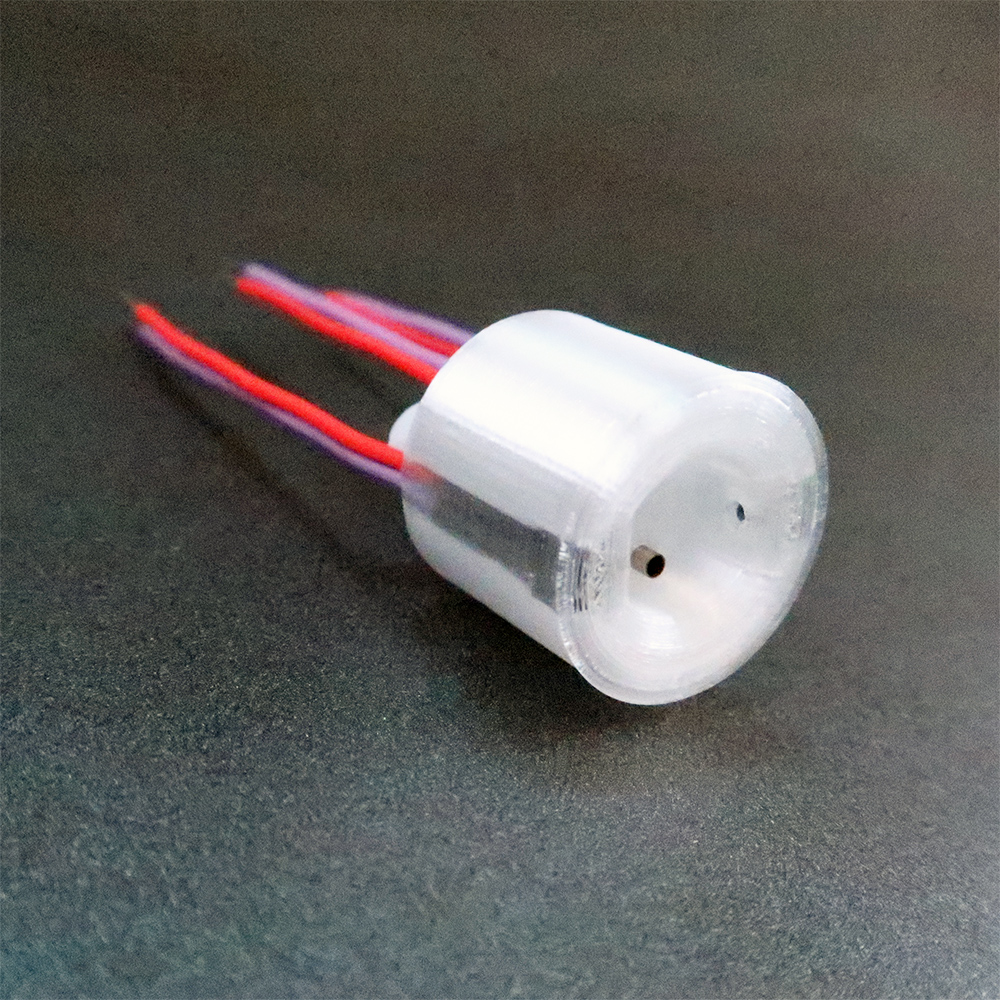

先验证单端口光门,不连接动物,也不启用自动给液。

1. 仅使能已接的端口 1,断开阀电源。

2. 用不透明卡片遮挡和移开光门,观察 Port1In、Port1Out 事件及控制台指示。

3. 手动切换 LED 亮灭与强度,学习 OneState/TwoState 状态机的建立、保存和事件记录。

4. 不要直接运行当前 Operant 例程:该例程需要端口 1 和 3,本配置只有一个端口。

**检查**:遮挡/放开能产生对应事件,LED 可手动控制;阀保持断电。

\

[原端口图解](https://sanworks.github.io/Bpod_Wiki/assembly/mouse-behavior-port-assembly/) · [接口板](https://sanworks.github.io/Bpod_Wiki/assembly/port-breakout-board-assembly/) · [锁定API与例程](https://github.com/sanworks/Bpod_Gen2/tree/8e5b008dc235c3f30ae371c6831f3e59e4ea1ec9)

![08|先做无动物、无自动给液的光门测试 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/6d309a259c7c408a94ecf83d05cff7ee.png)![mouse-behavior-port.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/4f6edafc2e9d4d73aa4a88d462ed07b5.png)

清水称重校准阀

用清水测量本机阀的开阀时长与出水量关系。

1. 确认回路无泄漏后接通阀电源,用 VLV 手动短开关检查出水。

2. 在 Settings 的液体校准页选择端口 1;对多个开阀时长分别累计脉冲出水。

3. 将收集容器去皮,称净水质量并按水的密度换算体积;每次固定液面高度和软管位置。

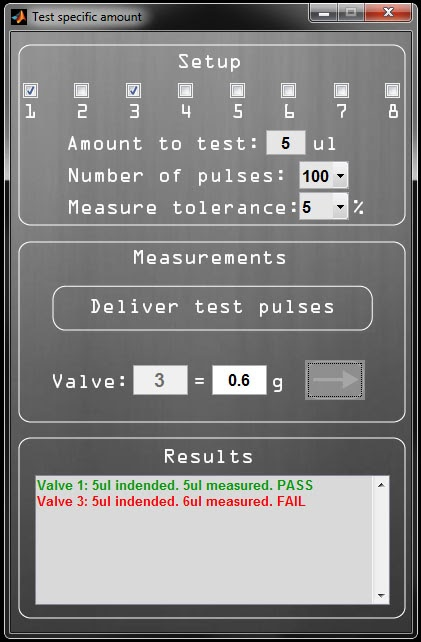

4. 按界面使用 Suggest Points、Measure Pending 和 Test curve;用累计 100 个脉冲复核曲线。

5. 保存本机校准结果并替换示例文件;不要把默认 5 µL 当作已验证的出水量。

**检查**:称重记录、校准曲线和 100 脉冲复核数据已保存,清水回路无泄漏。

\

[原端口图解](https://sanworks.github.io/Bpod_Wiki/assembly/mouse-behavior-port-assembly/) · [接口板](https://sanworks.github.io/Bpod_Wiki/assembly/port-breakout-board-assembly/) · [锁定API与例程](https://github.com/sanworks/Bpod_Gen2/tree/8e5b008dc235c3f30ae371c6831f3e59e4ea1ec9)

![liquid-calibration-menu.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/3bc0e84fb4a340a69d25f462ac654a28.png)![liquid-measurements.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/eba9449851124060964bb68f83263c79.png)![liquid-curve-test.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/82fe3c66f9ee4780a0635d112dcbc8b6.png)

保存台架记录与验收结果

归档单端口台架测试证据,并保留后续实验边界。

1. 记录板号、固件/API 版本和端口照片。

2. 保存手动遮挡事件、阀称重原始记录及曲线复核误差。

3. 调阀、换管或改变液面高度后重新校准;若要量测时间性能,使用示波器记录,不能用 GUI 响应代替硬件延迟。

4. 本页仅覆盖单端口、卡片和清水台架;动物研究须另行准备机构批准方案和设施。

**检查**:记录可对应到本次硬件与校准状态。

\

[原端口图解](https://sanworks.github.io/Bpod_Wiki/assembly/mouse-behavior-port-assembly/) · [接口板](https://sanworks.github.io/Bpod_Wiki/assembly/port-breakout-board-assembly/) · [锁定API与例程](https://github.com/sanworks/Bpod_Gen2/tree/8e5b008dc235c3f30ae371c6831f3e59e4ea1ec9)

![10|保存证据,再扩展科研任务 图解](https://cdn.lunlunapp.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/cover/ad9a3336b0a94cfd8fede760dcf60d49.png)![10|保存证据,再扩展科研任务 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cb4a488f-3991-4254-9aa1-e2ec683ab96b/files/image/80053b1872f945c28edfcfcea2d081c1.png)
