可扩展的模块化研究显微镜|openFrame

把显微镜逐层搭起来

openFrame以铝制模块搭建可扩展的研究显微镜。本教程选用单相机出口、Nikon筒镜与白光透射配置,先完成基本成像,再加入openExcite荧光激发和openAF自动对焦。

alan000

Journal of Microscopy 2023

参数信息

论文单步自动对焦范围
±37.5 µm

复现文档

固定一条原表配置并审核采购

选定一套互相兼容的光学与机械配置。

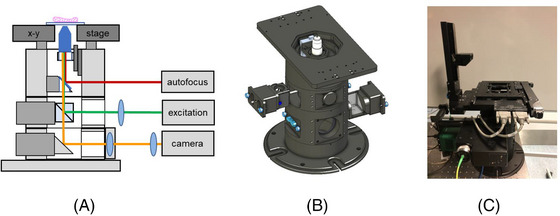

1. 本页固定单镜相机口、Nikon内置筒镜、Kikker、openExcite A、openAF笼式A、四线光源A及简单白光透射。

2. 按此配置逐项采购。

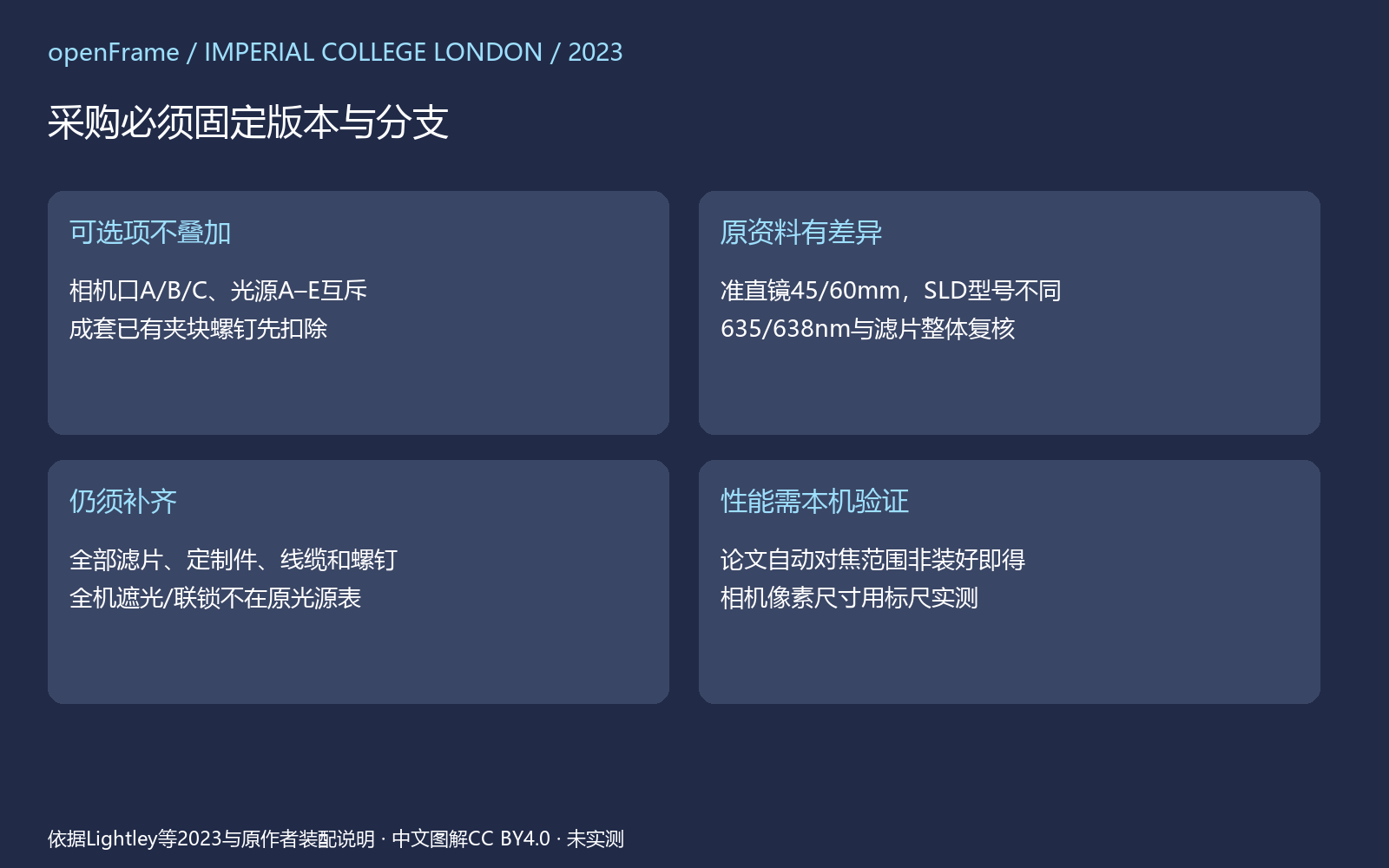

3. 逐项核供货范围、波长/滤片、螺钉长度及新旧CAD兼容;先核对45/60mm准直镜、SLD与635/638nm标注差异,并补齐镜片、滤片、遮光、定制件、紧固件和线缆规格;确认后再采购。

完成检查:各光学件、连接件与加工件规格已确认。

[原逐部件图文说明](https://github.com/ImperialCollegeLondon/openFrame/wiki) · [原采购表](https://pmc.ncbi.nlm.nih.gov/articles/PMC10953376/#jmi13219-supitem-0006) · [论文与光路](https://doi.org/10.1111/jmi.13219)

原图来源Imperial College London/Cairn及Lightley等;开放设计CERN-OHL-P2.0,论文图CC BY4.0。中文说明据原资料整理;尺寸与螺纹以STEP和加工PDF为准。

![01|固定一条原表配置并审核采购 图解](https://cdn.lunlunapp.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/cover/ac0529ab130e423b94fe6e0107143e9c.jpg)

![01|固定一条原表配置并审核采购 图解](https://cdn.lunlunapp.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/cover/c336476e2c9248759813621ca3f81946.png)

加工或采购框架并检查燕尾配合

获得尺寸、螺纹和燕尾配合合格的框架模块。

1. 用固定版本STEP和每件PDF核材料、孔深、攻丝、燕尾及平面接触。

2. Cairn成套与自加工是两种取得方式,BOM列出的等效子件必须扣重。

3. 清除切屑,不在装有光学件时修配金属。

完成检查:模块无切屑,孔深、螺纹和燕尾试配通过。

[原逐部件图文说明](https://github.com/ImperialCollegeLondon/openFrame/wiki) · [原采购表](https://pmc.ncbi.nlm.nih.gov/articles/PMC10953376/#jmi13219-supitem-0006) · [论文与光路](https://doi.org/10.1111/jmi.13219)

原图来源Imperial College London/Cairn及Lightley等;开放设计CERN-OHL-P2.0,论文图CC BY4.0。中文说明据原资料整理;尺寸与螺纹以STEP和加工PDF为准。

![OF-LL-BP.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/e401a926848f4be7be2513297c885d10.png)![OF-LL-80.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/a19cb999f268481dad9d99062b2ff5a4.png)

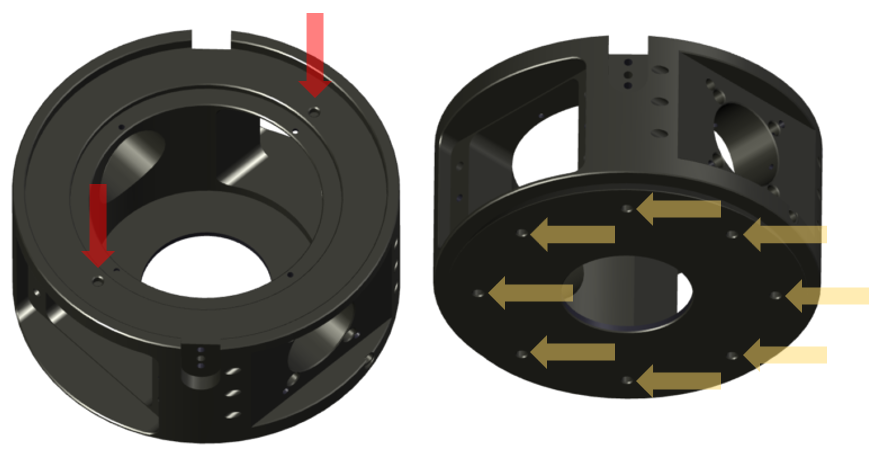

用定位销与弹簧夹块堆叠各层

将框架各层沿同一光轴固定,并留出端口方向。

1. 按原图下层插两支4×6mm定位销,选择上层八孔中的对应方位。

2. 每夹块先放压簧,再以两颗M4×12沉头螺钉固定;对称逐步收紧,保持光轴同心,不强行压斜燕尾。

3. 预留相机、激发和AF端口方向。

完成检查:各层固定同心,端口方向与布局一致。

[原逐部件图文说明](https://github.com/ImperialCollegeLondon/openFrame/wiki) · [原采购表](https://pmc.ncbi.nlm.nih.gov/articles/PMC10953376/#jmi13219-supitem-0006) · [论文与光路](https://doi.org/10.1111/jmi.13219)

原图来源Imperial College London/Cairn及Lightley等;开放设计CERN-OHL-P2.0,论文图CC BY4.0。中文说明据原资料整理;尺寸与螺纹以STEP和加工PDF为准。

![Stacking_layers_guide_Img_00.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/dcd6db8f4e2b43629896c4259fb42bfa.png)![OF-CL-LC.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/9e6e6d9932a341819904fdf7fb34c061.png)

安装Q545聚焦和样品台

装好调焦机构与样品台,设定安全行程。

1. Q545用4颗短M2.5螺钉装转接板,移动行程两端分别露出孔;物镜座用2颗短M2螺钉装台,组件以2颗M4螺钉固定到聚焦层。

2. 线缆朝远离物镜方向并走预留槽。

3. Zaber台通过专用顶板适配,先设限位,防止物镜撞样品。

完成检查:线缆无干涉,限位能防止物镜碰撞。

[原逐部件图文说明](https://github.com/ImperialCollegeLondon/openFrame/wiki) · [原采购表](https://pmc.ncbi.nlm.nih.gov/articles/PMC10953376/#jmi13219-supitem-0006) · [论文与光路](https://doi.org/10.1111/jmi.13219)

原图来源Imperial College London/Cairn及Lightley等;开放设计CERN-OHL-P2.0,论文图CC BY4.0。中文说明据原资料整理;尺寸与螺纹以STEP和加工PDF为准。

![OF-LL-FL-MOT.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/859143849ca34c47850e894105359093.png)![OF-AD-PZ-PI-Q545-OBH.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/505fc789b2f04f33b63513bc4a85522b.png)

安装相机出口、转向镜与筒镜

建立从物镜到相机的成像路径。

1. 单出口80mm层放OF-IN-MCH与M45镜座,固定Edmund89-632;筒镜空间由TL层提供。

2. 使用Nikon200mm筒镜和Olympus物镜时实际倍率需按筒镜与物镜组合计算并测定;相机C-mount与0.35×适配后重新测像素尺寸。

3. 保持光学件无应力、光路无机械遮挡。

完成检查:成像路径无遮挡,实际像素尺寸已测定。

[原逐部件图文说明](https://github.com/ImperialCollegeLondon/openFrame/wiki) · [原采购表](https://pmc.ncbi.nlm.nih.gov/articles/PMC10953376/#jmi13219-supitem-0006) · [论文与光路](https://doi.org/10.1111/jmi.13219)

原图来源Imperial College London/Cairn及Lightley等;开放设计CERN-OHL-P2.0,论文图CC BY4.0。中文说明据原资料整理;尺寸与螺纹以STEP和加工PDF为准。

![OF-IN-MCH.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/9deea19acb294af1a81ab3375333a65c.png)![OF-AD-SM2-TL-NIKON.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/3ba50e6f60d7499789286cc86e6eca72.png)

装白光透射,先确认基础成像

先用白光获得清晰图像,检查基本光路。

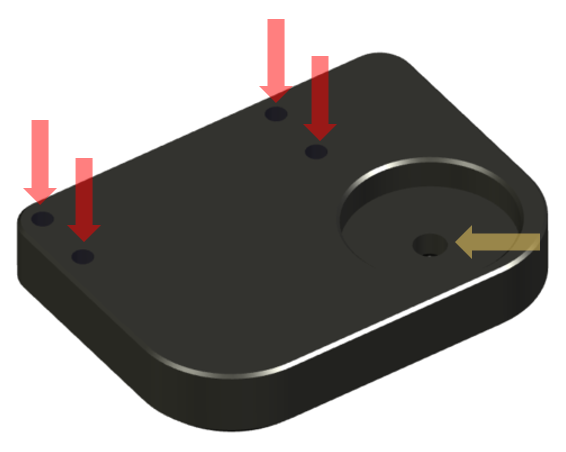

1. 按原图把立柱转接板固定到顶板底面,再装立柱、横臂和白LED组件。

2. 检查光源居中,使用标尺/标准样片得到清晰图像,检查视野边缘和方向。

3. 这个阶段先完成机械和相机验证,再扩展激发及自动对焦。

完成检查:标准样片成像清晰,视野方向和边缘正常。

[原逐部件图文说明](https://github.com/ImperialCollegeLondon/openFrame/wiki) · [原采购表](https://pmc.ncbi.nlm.nih.gov/articles/PMC10953376/#jmi13219-supitem-0006) · [论文与光路](https://doi.org/10.1111/jmi.13219)

原图来源Imperial College London/Cairn及Lightley等;开放设计CERN-OHL-P2.0,论文图CC BY4.0。中文说明据原资料整理;尺寸与螺纹以STEP和加工PDF为准。

![Transillumination_assembly_guide_Img_00.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/8ac7ef7a8a40419fafdb70e29dfc23b3.png)![OF-TI-ARM.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/26b7aaffa769431088242db4f0336712.png)

安装封闭荧光激发支路

在封闭、联锁条件下建立荧光激发光路。

1. 按openExcite原表组合光纤、准直透镜、转向镜、150mm聚焦镜与65mm层二向色镜。

2. 45mm表格镜与60mm正文不同,光场与孔径需重新核。

3. 激光源由合格人员集成,必须完整封闭、互锁和功率测量;原表未包含完整遮光,完成遮光和联锁检查后才可使用激光支路。

完成检查:光路封闭,联锁与功率测量通过。

[原逐部件图文说明](https://github.com/ImperialCollegeLondon/openFrame/wiki) · [原采购表](https://pmc.ncbi.nlm.nih.gov/articles/PMC10953376/#jmi13219-supitem-0006) · [论文与光路](https://doi.org/10.1111/jmi.13219)

原图来源Imperial College London/Cairn及Lightley等;开放设计CERN-OHL-P2.0,论文图CC BY4.0。中文说明据原资料整理;尺寸与螺纹以STEP和加工PDF为准。

![OF-LL-65.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/ee58e525183c48f6928cf69a44c20bb2.png)![paper_optics.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/928cf44438c94715a429221e352811a9.jpg)

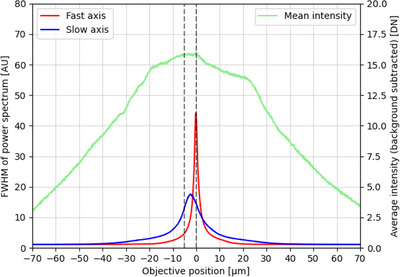

装openAF并建立本机标定曲线

采集轴向扫描数据,为自动对焦建立本机查找表。

1. 按论文双柱面镜正交结构及分光/短通/清理滤片路径安装AF相机。

2. 固定实际SLD型号、光谱与物镜,按原openAF流程采背景和轴向扫描,建立两个尺度的散焦查找表;确认运动方向和限位后才闭环。

3. 实测并记录本机可用对焦范围。

完成检查:查找表已保存,运动方向与限位正确。

[原逐部件图文说明](https://github.com/ImperialCollegeLondon/openFrame/wiki) · [原采购表](https://pmc.ncbi.nlm.nih.gov/articles/PMC10953376/#jmi13219-supitem-0006) · [论文与光路](https://doi.org/10.1111/jmi.13219)

原图来源Imperial College London/Cairn及Lightley等;开放设计CERN-OHL-P2.0,论文图CC BY4.0。中文说明据原资料整理;尺寸与螺纹以STEP和加工PDF为准。

![08|装openAF并建立本机标定曲线 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/928cf44438c94715a429221e352811a9.jpg)![paper_af.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/6c96bd6edfef4b8cb884f1661ba87b1b.jpg)

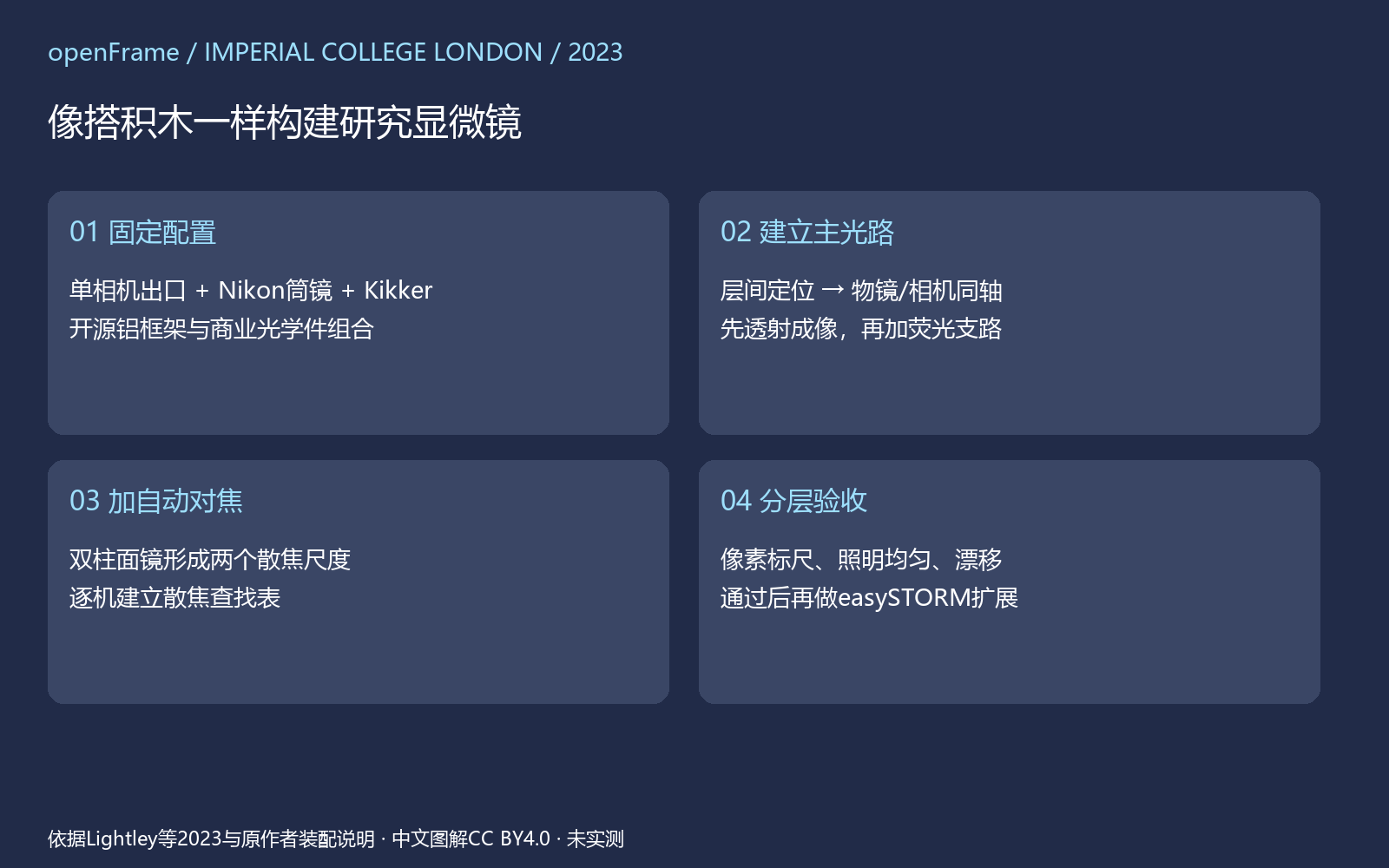

配置µManager和分层采集

让相机、位移台和光源分别工作,再启用联动采集。

1. 建立相机、XY、Z和光源设备配置,逐个测试,再启联动与openAF。

2. 记录触发极性、曝光、帧率、像素标尺和落盘格式。

3. 先完成明场、荧光标准样品及焦点保持;easySTORM分析是后续研究扩展,样品与试剂需单独原协议。

完成检查:设备逐项通过测试,曝光、触发与落盘格式已记录。

[原逐部件图文说明](https://github.com/ImperialCollegeLondon/openFrame/wiki) · [原采购表](https://pmc.ncbi.nlm.nih.gov/articles/PMC10953376/#jmi13219-supitem-0006) · [论文与光路](https://doi.org/10.1111/jmi.13219)

原图来源Imperial College London/Cairn及Lightley等;开放设计CERN-OHL-P2.0,论文图CC BY4.0。中文说明据原资料整理;尺寸与螺纹以STEP和加工PDF为准。

![09|配置µManager和分层采集 图解](https://cdn.lunlunapp.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/cover/7c219d3dcdc347a49cc7b52416597dfb.png)

![09|配置µManager和分层采集 图解](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/files/image/6c96bd6edfef4b8cb884f1661ba87b1b.jpg)

测量图像尺度与漂移

测定图像尺度、视野和漂移,保存可回查的数据。

1. 以标准标尺测像素尺寸和视野,以稳定样品测试平场、重复定位与长期漂移。

2. 保存原始帧、硬件清单、改动、驱动版本与校准曲线。

完成检查:原始帧、校准曲线、配置和测量条件齐全。

[原逐部件图文说明](https://github.com/ImperialCollegeLondon/openFrame/wiki) · [原采购表](https://pmc.ncbi.nlm.nih.gov/articles/PMC10953376/#jmi13219-supitem-0006) · [论文与光路](https://doi.org/10.1111/jmi.13219)

原图来源Imperial College London/Cairn及Lightley等;开放设计CERN-OHL-P2.0,论文图CC BY4.0。中文说明据原资料整理;尺寸与螺纹以STEP和加工PDF为准。

![10|验证图像、漂移和资料可追溯 图解](https://cdn.lunlunapp.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/cover/c336476e2c9248759813621ca3f81946.png)

![10|验证图像、漂移和资料可追溯 图解](https://cdn.lunlunapp.com/sbp/projects/c92407c3-21de-4e4b-9efb-1d445874b91d/cover/ac0529ab130e423b94fe6e0107143e9c.jpg)
