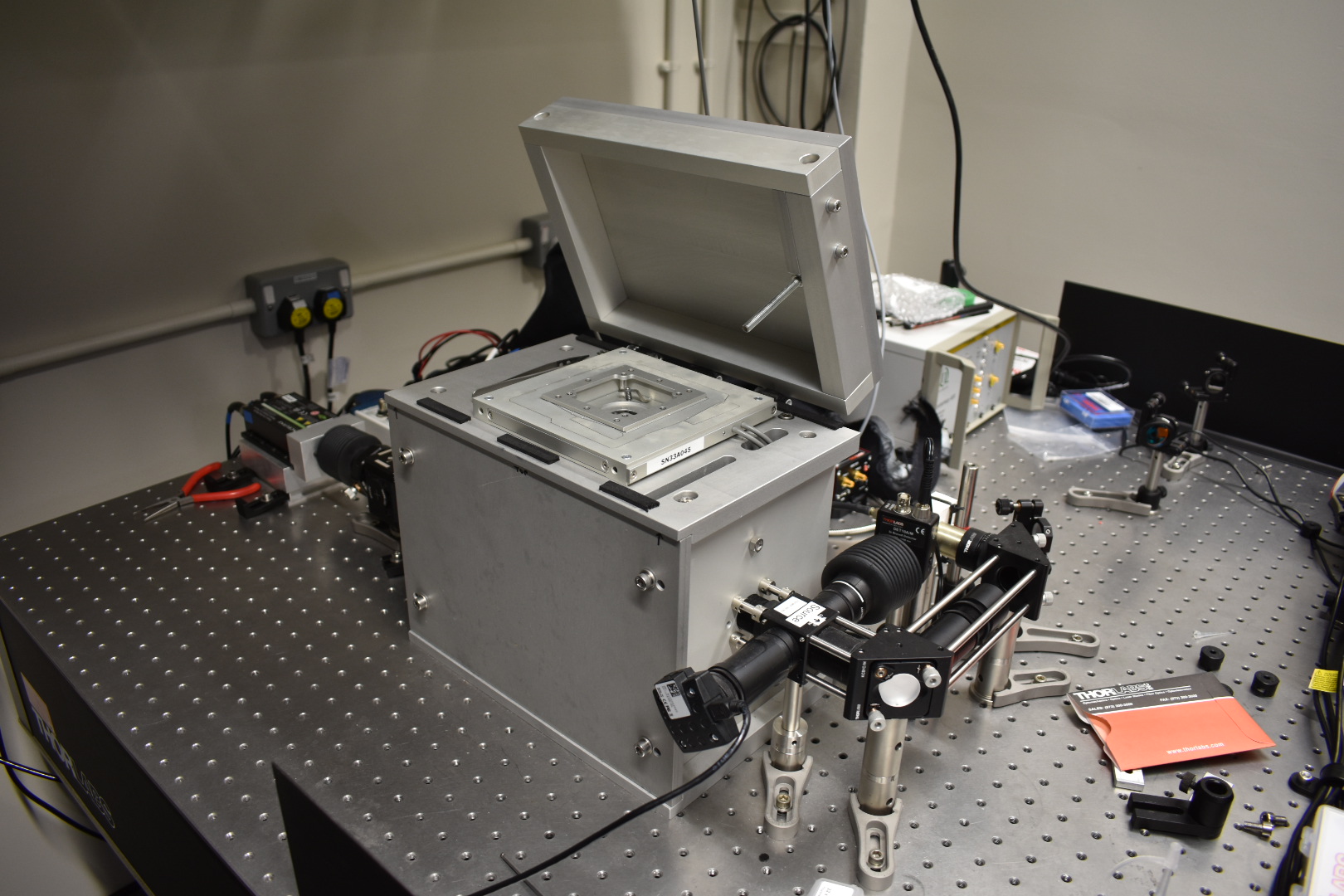

### 固定网页BOM路线和版本
基线为仓库e81ff906127294b7d563b3018ece32fda4f07e3e及网页购物表；使用50µm针孔和网页两只AQRH-14配置，明确与论文20µm及NIR探测器差别，性能需重新验收。采购前核滤光片、激光、传感器谱段和NI接口兼容；不因标题低成本省掉遮光快门或功率计。
[原交互分解与装配说明](https://craggslab.github.io/smfBox/construction.html) · [原购物表](https://craggslab.github.io/smfBox/shopping%20list.html) · [原软件操作图解](https://craggslab.github.io/smfBox/acqsoftware.html)
图片/渲染来源Craggs Lab及smfBox贡献者；站点页脚CC BY-NC-SA4.0，仓库LICENSE另标CC BY4.0，本文改编按非商用相同方式共享保留出处。未实机搭建。
### 按原图加工箱体与APD支架
按A–J十种铝制结构件及两套APD座/罩加工，保留阳极氧化和关键孔位配合。螺纹、板厚、公差均从DWG与技术图读取，图片只作定位。装中心块、底板和侧板后确认平台固定牢靠；不要在光学件附近带屑加工。
[原交互分解与装配说明](https://craggslab.github.io/smfBox/construction.html) · [原购物表](https://craggslab.github.io/smfBox/shopping%20list.html) · [原软件操作图解](https://craggslab.github.io/smfBox/acqsoftware.html)
图片/渲染来源Craggs Lab及smfBox贡献者；站点页脚CC BY-NC-SA4.0，仓库LICENSE另标CC BY4.0，本文改编按非商用相同方式共享保留出处。未实机搭建。
### 验证箱盖联动机械快门
按原Shutter Assembly构造装快门、联动杆及相应轴/弹性件，确认箱盖打开时入射光被可靠遮挡。原成品描述Class1是封闭结构经验证后的状态；开放光路装调属于不同情况，需由受训人员按机构激光程序完成。未通过遮断、漏光检查不继续常规操作。
[原交互分解与装配说明](https://craggslab.github.io/smfBox/construction.html) · [原购物表](https://craggslab.github.io/smfBox/shopping%20list.html) · [原软件操作图解](https://craggslab.github.io/smfBox/acqsoftware.html)
图片/渲染来源Craggs Lab及smfBox贡献者；站点页脚CC BY-NC-SA4.0，仓库LICENSE另标CC BY4.0，本文改编按非商用相同方式共享保留出处。未实机搭建。
### 装激发模块和回反射对焦相机
按原编号1–47装光纤准直、iris、M1/M2、BS1及相机支路。两个转镜提供入射位置与角度调节，BS1分出监测/反射成像支路。使用功率计和相机逐段找中心，不直视激光或镜面反光；根据实际镜头焦距调整32号镜筒长度。
[原交互分解与装配说明](https://craggslab.github.io/smfBox/construction.html) · [原购物表](https://craggslab.github.io/smfBox/shopping%20list.html) · [原软件操作图解](https://craggslab.github.io/smfBox/acqsoftware.html)
图片/渲染来源Craggs Lab及smfBox贡献者；站点页脚CC BY-NC-SA4.0，仓库LICENSE另标CC BY4.0，本文改编按非商用相同方式共享保留出处。未实机搭建。
### 装箱内二向色镜与共焦针孔
按53–65号件先装DM1、M3与支撑，再安装L4、L5及针孔平移架。固定本文50µm针孔，不混入论文20µm参数；验证准直后再精调通光量。物镜与纳米位移台按原对准顺序最后装入，防止早装遮挡对准路径。
[原交互分解与装配说明](https://craggslab.github.io/smfBox/construction.html) · [原购物表](https://craggslab.github.io/smfBox/shopping%20list.html) · [原软件操作图解](https://craggslab.github.io/smfBox/acqsoftware.html)
图片/渲染来源Craggs Lab及smfBox贡献者；站点页脚CC BY-NC-SA4.0，仓库LICENSE另标CC BY4.0，本文改编按非商用相同方式共享保留出处。未实机搭建。
### 装两路发射检测并封闭光路
按DM2、F1/F2、L6/L7、APD0/APD1顺序装发射路径，滤片方向和镀膜面按厂商标记核对。保持供体/受体通道编号统一，用低信号逐路确认，再装镜筒波纹罩。强对准光不得直接进入APD，先查探测器允许输入与遮光状态。
[原交互分解与装配说明](https://craggslab.github.io/smfBox/construction.html) · [原购物表](https://craggslab.github.io/smfBox/shopping%20list.html) · [原软件操作图解](https://craggslab.github.io/smfBox/acqsoftware.html)
图片/渲染来源Craggs Lab及smfBox贡献者；站点页脚CC BY-NC-SA4.0，仓库LICENSE另标CC BY4.0，本文改编按非商用相同方式共享保留出处。未实机搭建。
### 按双BNC盒图接NI数据采集卡
断电按updatedwiring图逐根连接两个BNC-2110与PCIe-6353。确认APD TTL、ALEX0/1、trigger、GND、位移台和光电二极管信号，不把模拟输出接探测器TTL输出。原购物表线材数与xlsx不同，按最终线束逐条核数，先通断/电平检查再启软件。
[原交互分解与装配说明](https://craggslab.github.io/smfBox/construction.html) · [原购物表](https://craggslab.github.io/smfBox/shopping%20list.html) · [原软件操作图解](https://craggslab.github.io/smfBox/acqsoftware.html)
图片/渲染来源Craggs Lab及smfBox贡献者；站点页脚CC BY-NC-SA4.0，仓库LICENSE另标CC BY4.0，本文改编按非商用相同方式共享保留出处。未实机搭建。
### 装采集环境，做对焦和双通道对准
按原C++发布包配置NI-DAQmx与64位ThorCam；若选LabVIEW则使用原2016/VISA16/DAQmx16对应路线，不能混用运行时。盖玻片上液滴通过回反射最小点找界面，再按原程序移动约20µm进入样品。以原荧光对准样品优化两路计数，记录纳米台位置。
[原交互分解与装配说明](https://craggslab.github.io/smfBox/construction.html) · [原购物表](https://craggslab.github.io/smfBox/shopping%20list.html) · [原软件操作图解](https://craggslab.github.io/smfBox/acqsoftware.html)
图片/渲染来源Craggs Lab及smfBox贡献者；站点页脚CC BY-NC-SA4.0，仓库LICENSE另标CC BY4.0，本文改编按非商用相同方式共享保留出处。未实机搭建。
### 核ALEX时序并保存光子原始数据
用Photon Distribution看DD/DA/AA时段与占空比是否一致，过多灰色光子提示时序/激光交替问题。网页软件默认ALEX周期100µs，论文图示20kHz为另一设置，需按选定版本记录而非混写。每次采集保存样本、探测器映射、波长、功率与时戳元数据到Photon-HDF5。
[原交互分解与装配说明](https://craggslab.github.io/smfBox/construction.html) · [原购物表](https://craggslab.github.io/smfBox/shopping%20list.html) · [原软件操作图解](https://craggslab.github.io/smfBox/acqsoftware.html)
图片/渲染来源Craggs Lab及smfBox贡献者；站点页脚CC BY-NC-SA4.0，仓库LICENSE另标CC BY4.0，本文改编按非商用相同方式共享保留出处。未实机搭建。
### 标准DNA校正与全链路验收
先用公开Zenodo数据核分析环境，再测本机低/中/高FRET标准及单染对照，逐项估计背景、串色、直接激发、gamma、beta。原始E\*/S图只作质量监测，不等于校正后绝对距离。保存实际部件/针孔/APD版本、对准功率、暗计数、HDF5和Notebook；外部20实验室比较是方法基准，不能解释为20台smfBox复刻。
[原交互分解与装配说明](https://craggslab.github.io/smfBox/construction.html) · [原购物表](https://craggslab.github.io/smfBox/shopping%20list.html) · [原软件操作图解](https://craggslab.github.io/smfBox/acqsoftware.html)
