用114/900镜片、M4公制打印件和12mm铝管装一台牛顿式望远镜。固定公制NRF调焦器与R2支架,30件打印结构、22项材料、11步图解,从装配、校准到第一次夜间观月。约¥1000–2000规划预算(已有打印机,税运另计)。原设计及公制改编为CC BY-NC-SA 4.0,支架CC0;非商业公开复现项目,有独立用户完成与观测记录。
alan000
目标:先把镜筒、调焦器、支架及光学件统一到公制 Hadley 配置。
1. 按 BOM 确认公制镜筒、wigglememore NRF M4 调焦器、Ivan R2 12 mm 管支架和 114/900 主镜组。

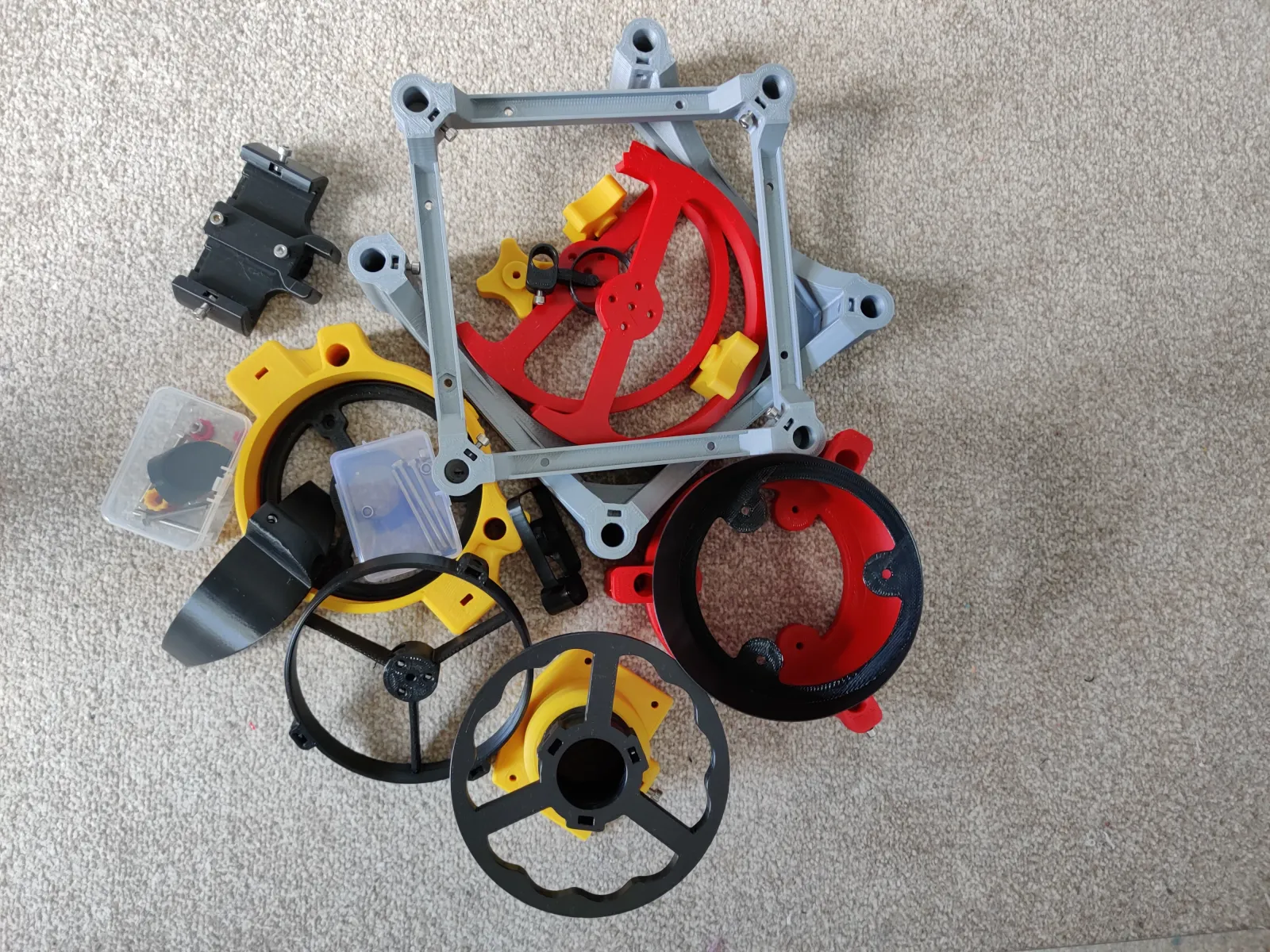

2. 清点 30 个打印件:镜筒上段 11 件、下段与轴承 8 件、调焦器 6 件、支架 5 件;另备公差测试件。
3. 清点 3 根 1000 mm 镜筒管、支架 140 mm×1、180 mm×3、500 mm×6 管材,以及 BOM 中的螺丝、弹簧和胶。
4. 确认光学件为 114/900 主镜、25 mm 副镜和 1.25 英寸 25 mm 目镜;弹簧尺寸/压缩行程若与商品页不符,先向供应方核对再下单。
5. 镜盖、红点镜和遮光套等照片中的附件不属于基础观月配置。
**检查**:打印件、管材、光学件和五金均按数量清点,弹簧型号与工作行程已核实;缺件已记录。

目标:验证打印机对 12 mm 管、M4 螺纹和调焦器抽筒的实际公差。
1. 先切片并打印 Test Prints,试插实际 12 mm 管和 M4 五金;管件应能装入定位孔,螺纹应能手动旋合。
2. 单独打印 NRF 调焦器的 Drawtube 与带 0.2 mm 螺纹间隙的螺母,低力试转;若过紧,按作者测试件调整公差,禁止强拧。

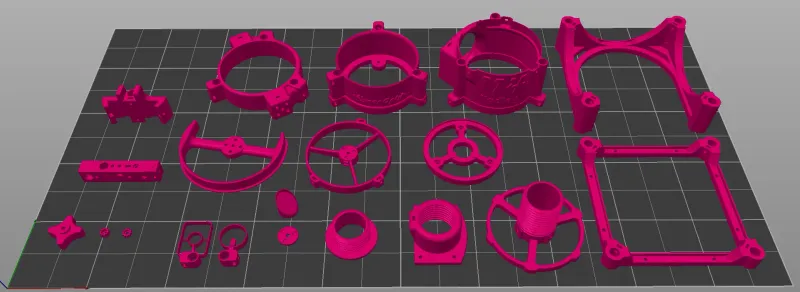

3. 镜筒参考设置为三壁、三层顶/底、0.6 mm 线宽、0.3 mm 层高、20% 网格填充;按喷嘴与材料切片并记录实际设置。
4. 模型按作者朝向图摆放;支架按设计无支撑打印。内壁优先选黑色材料以减少杂散光。
5. 全部打印件逐盘切片并核算耗材与时间,再安排批量打印。
**检查**:12 mm 管和 M4 五金试配顺畅;抽筒螺母可以手动旋转且无卡牙,打印方向与模型说明一致。

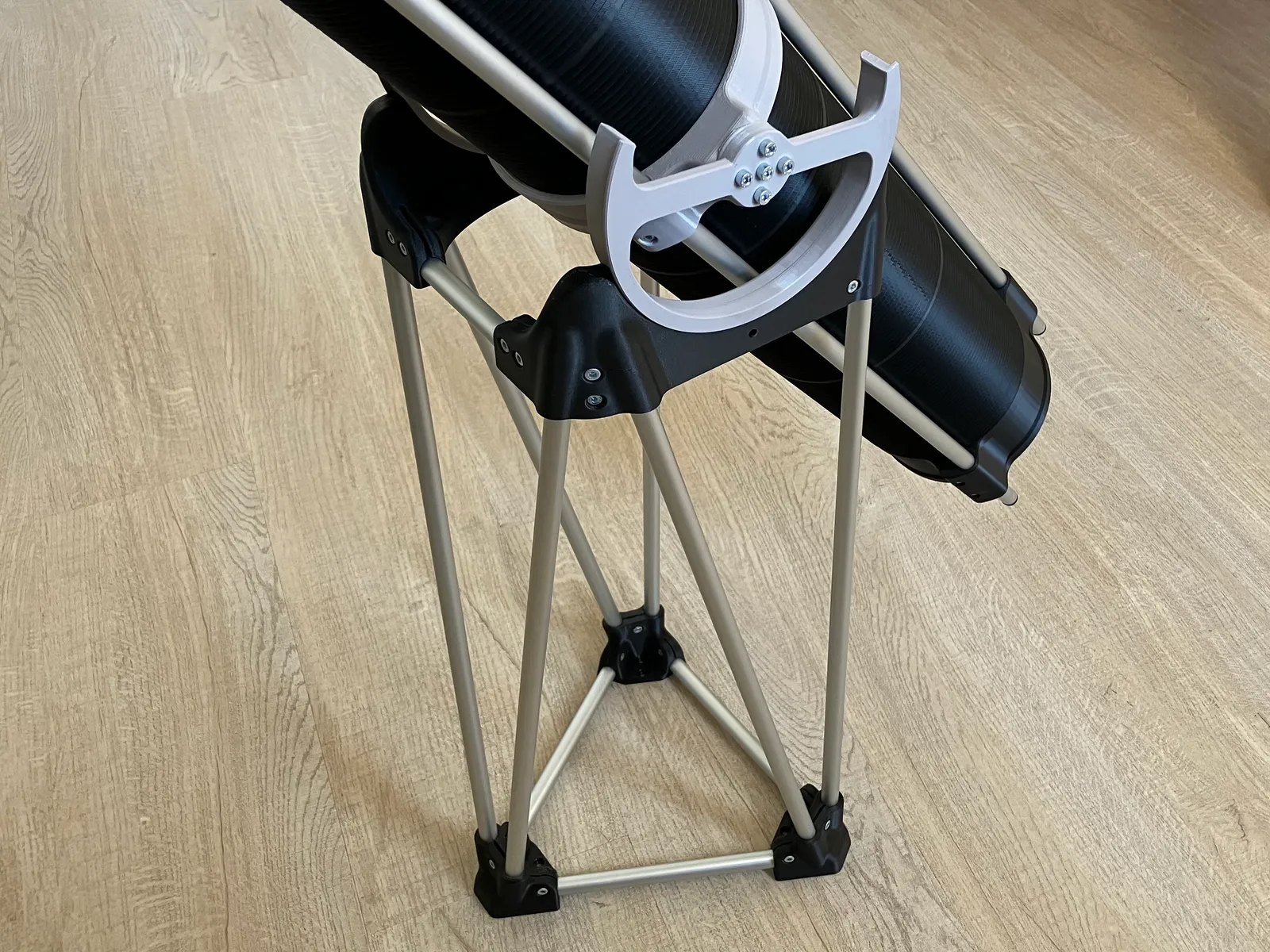

目标:先搭出稳定的三脚支架,避免最后一根横管强行撑开脚座。
1. 分拣支架管:140 mm×1、180 mm×3、500 mm×6;另备 19 组 M4×12 螺丝和螺母。
2. 用 140 mm 管连接两块上部支架,用 3 根 180 mm 管组成底部三角形,再将 6 根 500 mm 管接入上下打印件。
3. 先把所有管端插到底并试合;最后一根底部管若需撬开脚座,退回检查管长、孔位和顺序,不强行安装。
4. 确认底部三脚均接触平面、连接无松脱后再逐处拧紧。支架顶部弧形 Bearing 用于承托镜筒,不将长轴穿过轴承。
**检查**:支架三脚落在同一平面且不摇晃,所有管件插入到位;无脚座变形或被强行撑开的迹象。

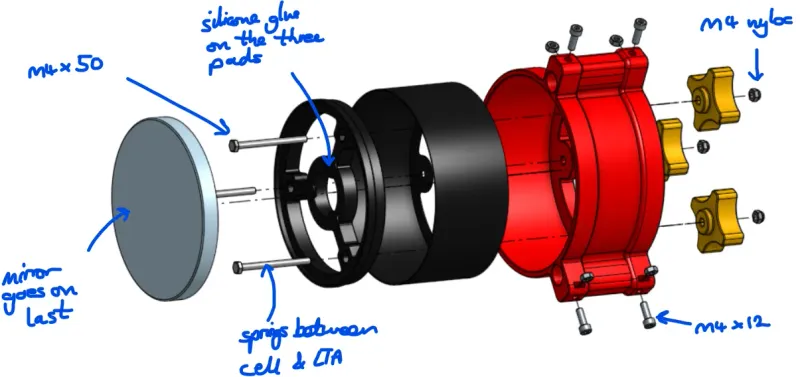

目标:先完成带弹簧的三点调节机构,保留镜片安装面的空间。

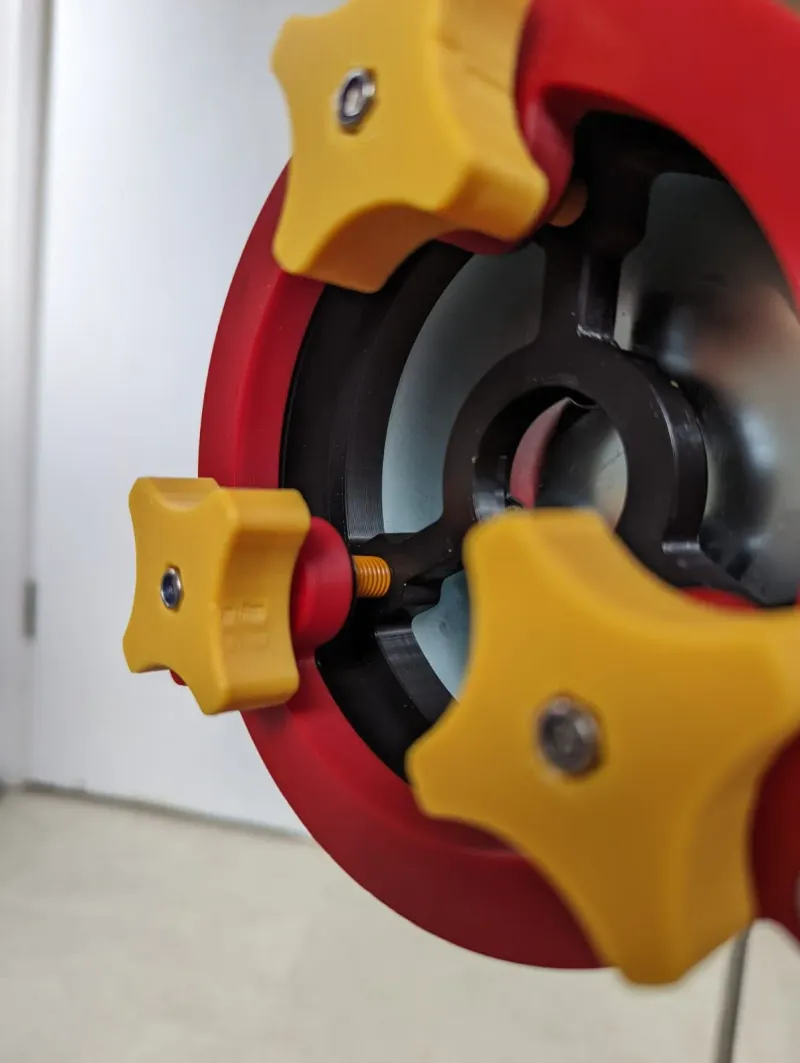

1. 按公制爆炸图将 3 根 M4×50 六角头螺栓从 Primary Mirror Cell 一侧穿入。
2. 在镜座与 LTA 壳之间依次放弹簧,后侧安装 3 个打印调节旋钮和 M4 尼龙锁紧螺母。
3. 主镜先不放入;逐个转动旋钮,确认有弹性行程且螺栓头不突出到镜片承托面。
4. 把 LTA 上用于固定三根纵管的 6 组 M4×12 与普通螺母备齐,留待镜筒组装。
**检查**:三个调节点均有弹簧回弹,旋钮可转且不会脱出;镜片承托面平整无金属件顶出。

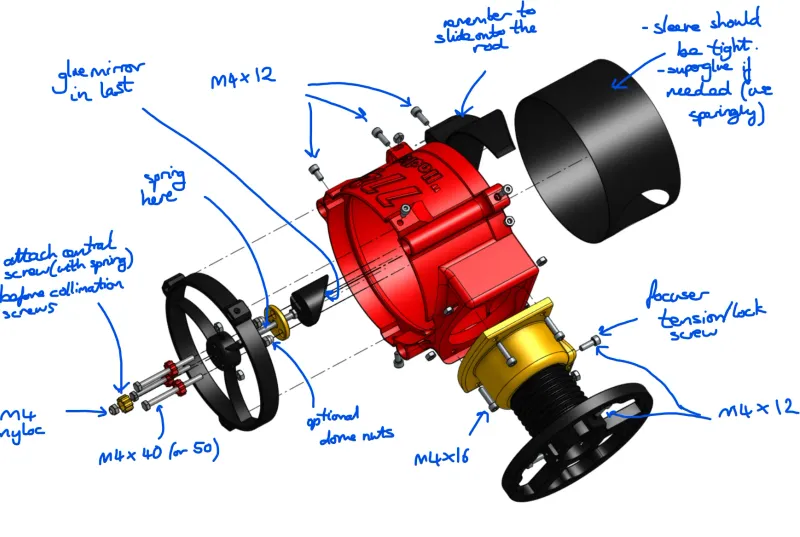

目标:先搭好中心悬挂和三点倾角调节机构,不粘副镜。

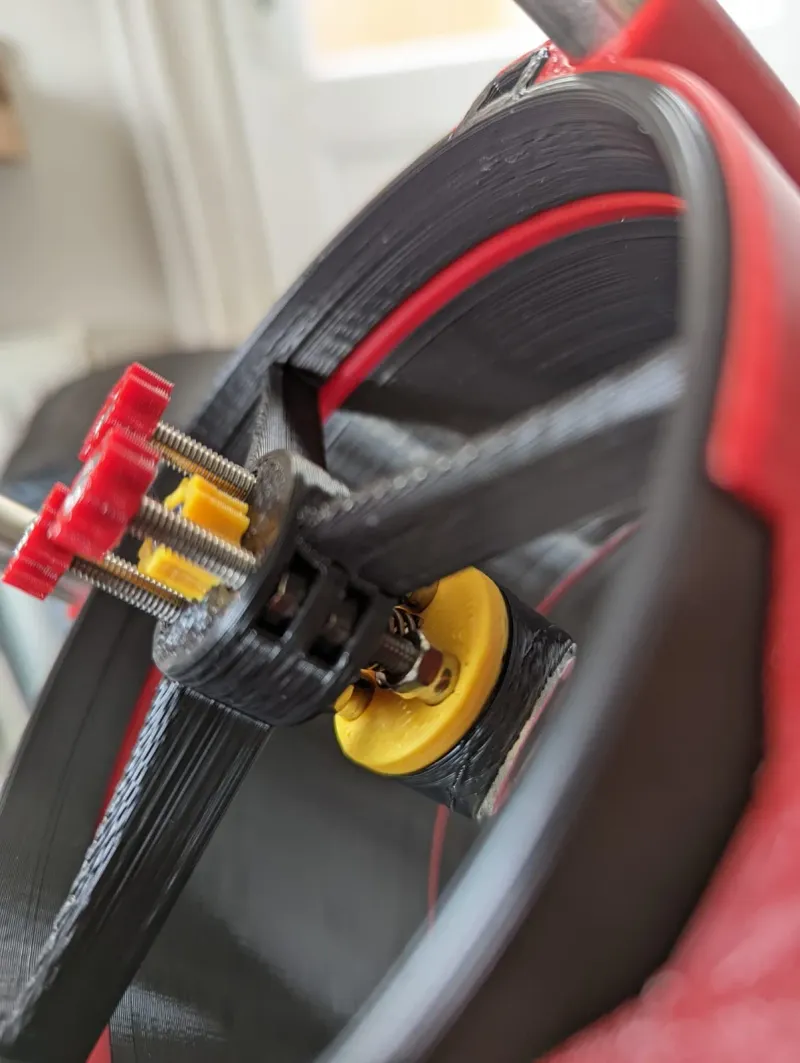

1. 将中心 M4×50 螺栓和短弹簧装入副镜座、Spider 与中心旋钮,按公制图配置锁紧螺母。
2. 固定中心组件后,再装三颗外围调节长螺栓和旋钮;三点先调到近似等高,保持接触即可。
3. 本路线使用直臂 Spider;将组件装入镜筒上段的对应位置,核对臂方向和中心位置。
4. 副镜暂不粘接;本配置的旧调焦器安装位由下一步 NRF M4 六件调焦器替代,不重复安装旧 Focuser Body。
**检查**:Spider 臂方向与中心位置正确,外围三点均接触且副镜座可小幅调整;副镜尚未粘接。

目标:把抽筒、止挡环和夹头装成直线调焦机构,再固定到 UTA。
1. 取 Base (Metric M4)、Drawtube、Retaining Ring、Collet、Nut (grooved) 和 Collet Nut (grooved),每种各一件。
2. 将主调节螺母旋到抽筒螺纹上,使抽筒导向部对准底座;装止挡环防止抽筒滑脱。
3. 在目镜端安装夹头和夹头螺母;转动主调节螺母,确认抽筒直线伸缩且不带动目镜旋转。
4. 用 4 颗 M4×16 螺丝和螺母将底座固定到 UTA。插入 25 mm 目镜,轻拧夹头确认可夹持且可取下。
5. 抽筒发涩时先检查试件公差与螺纹,不在镜面附近涂油或强行旋紧。
**检查**:抽筒能平顺直线移动、止挡环有效;目镜被夹头固定但仍可正常取出。
[本版六件说明](https://www.printables.com/model/348938-hadley-125-focuser-options)[原设计装配视频](https://www.printables.com/model/265768-non-rotating-helical-focuser-with-collet-for-hadle)

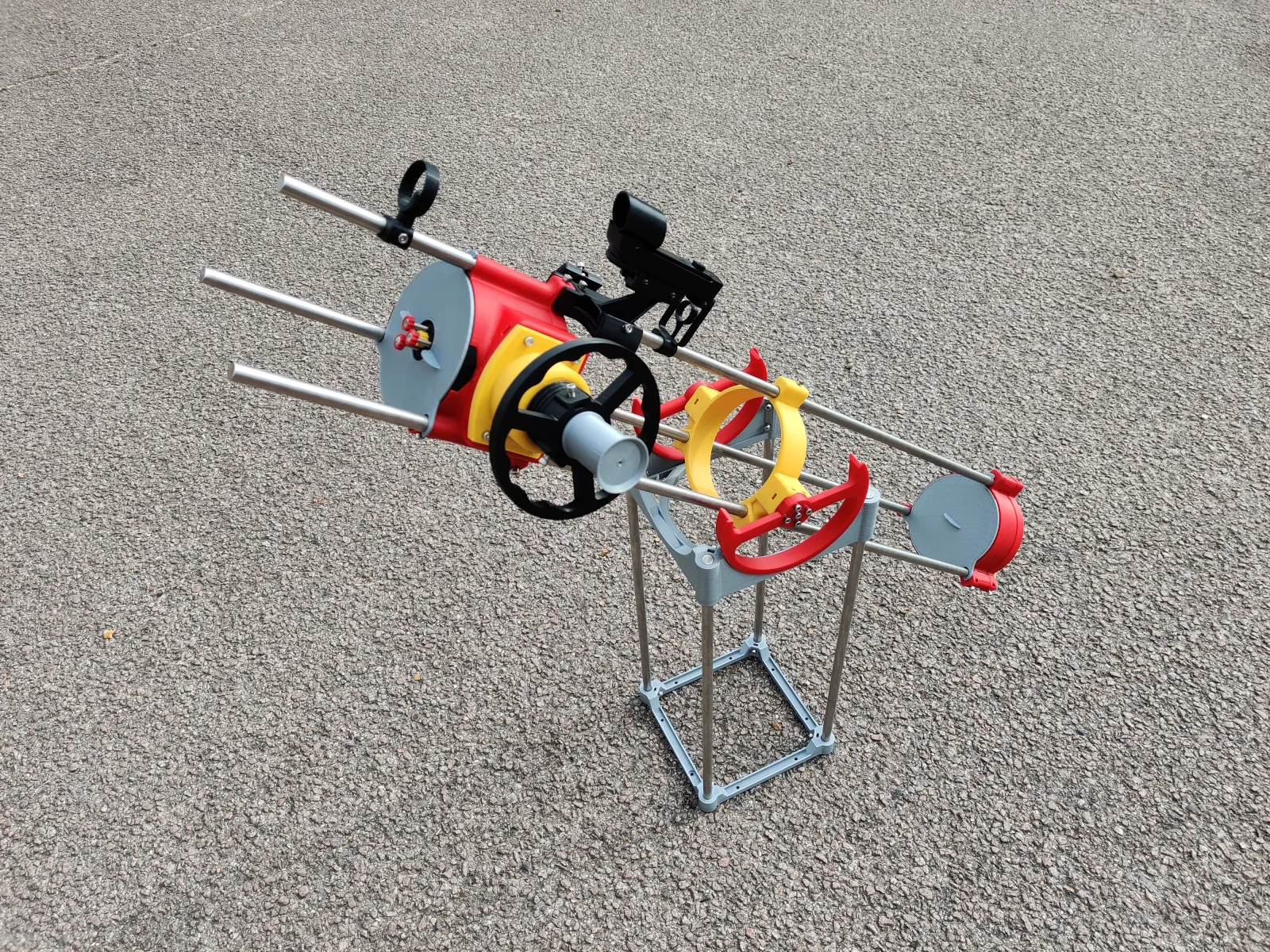

目标:连接 LTA 与 UTA,固定三根纵管及中间支撑。
1. 将三根 1000 mm 镜筒管穿入 LTA,调整至底端等长,并给背面的主镜调节旋钮留出空间;轻拧 6 颗锁管螺丝。
2. 在中环两侧试放 Bearing 1、2,按弧面方向贴合,用 8 颗 M4×20 交替拧紧。
3. 把中环套上三根管并先停在中段;依次穿入近端瞄准环、Baffle、UTA 和远端瞄准环。
4. 将 Baffle 放在调焦器对侧,避免环境光直达目镜;纵管连接先轻锁到不滑动,后续对焦还需调整 UTA。
5. 用双手托住镜筒两端移动组件,防止单端滑落。
**检查**:三根管底端等长,LTA 与 UTA 对正,Bearing 弧面贴合支架;中环和 Baffle 位置正确,结构轻推不滑落。

目标:完成干装后再用柔性硅胶固定镜片,等待胶完全固化再校准。
1. 先完成镜座和 Spider 干装;移走螺丝刀等金属工具,清理镜片周围工作面。
2. 仅在主镜座三个支撑点各放少量柔性硅胶,将主镜背面平放于胶点;副镜背面以少量硅胶粘在倾斜座上。
3. 只拿镜片边缘,不触摸或擦拭镀膜面;按公制爆炸图装入镜片组件。
4. 镜面朝上平稳放置,按到货硅胶包装的温度、湿度和胶层说明等待完全固化;本页所列透明硅胶标称约 24 小时,若实物说明不同以实物为准。
5. 未固化前不悬挂镜片、不调节校准螺丝;不用硬环氧或瞬干胶替代柔性硅胶。
**检查**:硅胶已按实物包装规定完全固化,主副镜粘接无松动;镜面镀膜无手触或擦拭痕迹。

目标:按光路顺序把副镜、主镜和反射像逐步对中。
1. 在室内明亮环境中从空调焦筒正中观察,先确认镜片已完全固化。
2. 用中心调节让副镜出现在视野中央;微转副镜,使主镜圆面完整进入视野。
3. 小幅转动副镜外围三颗调节螺栓,使主镜影像居中;三点均保持接触,不让螺丝松脱。
4. 最后逐个微调主镜背面的旋钮,使 Spider 反射像回到中心。每次只调小角度并观察变化。
5. 若视野中无法分辨哪一圈应对中,先对照原手册校准示意图再继续,不能靠强拧来补偿。
**检查**:从目镜端观察时副镜居中、主镜圆面完整可见且反射像回到中心;调节件稳固,没有镜片松脱。
[原作者Files → Hadley Instructions v1 → 第9部分](https://www.printables.com/model/224383-astronomical-telescope-hadley-an-easy-assembly-hig/files)
目标:以低倍视场完成初次调焦,再将目标转到月亮。
1. 先按第 11 步平衡并固定镜筒,确认支架稳定后再调焦。
2. 插入并轻锁 25 mm 目镜;用 900 mm 主镜焦距除以 25 mm 目镜焦距,确认理论放大率为 36 倍。
3. 给调焦器留出前后余量,小幅移动 UTA 找到粗焦点;达到清晰视场后固定三根管,再用调焦轮精调。
4. 原手册约 68 cm 的上下框间距只作起始参考,最终距离以当前镜片和调焦器能否合焦为准。
5. 先用两只瞄准环粗瞄夜间月亮,再从目镜中缓慢微调。绝不把望远镜指向太阳;本 BOM 不含太阳滤镜。
6. 牛顿式望远镜中图像倒立属于正常光学结果。
**检查**:目镜中出现清晰月面,调焦轮有剩余调节行程,镜筒固定后不因伸缩而失焦;确认观测目标为月亮而非太阳。

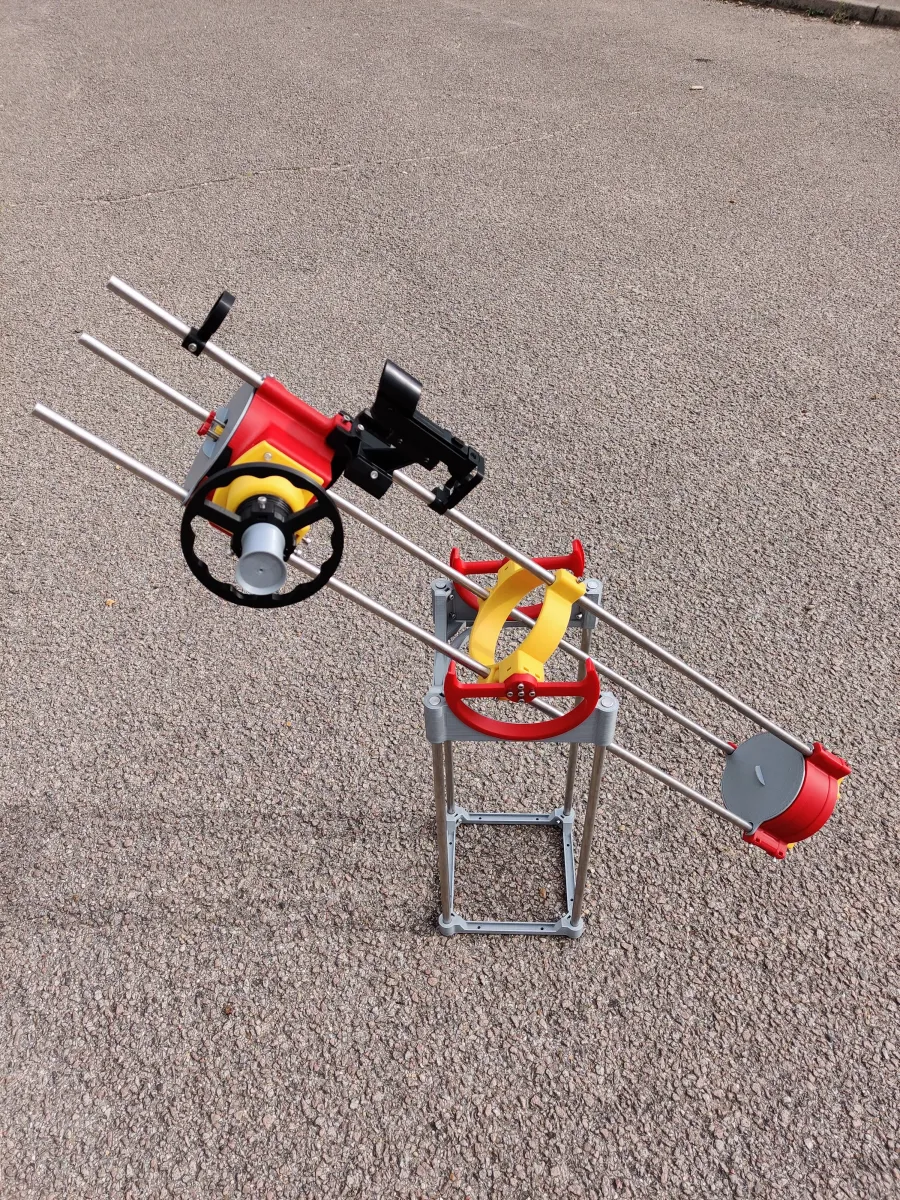

目标:调好镜筒在 R2 支架上的重心,再记录配置和观测结果。
1. 先由一人双手托住镜筒两端,在中环处小幅前后移动镜筒,找到放在支架上不会快速俯仰的位置。
2. 锁紧中环后慢慢转动和俯仰镜筒,确认支架三脚仍着地、镜筒不会自行滑动;首次观测由另一人扶稳支架。
3. 用已经在目镜中找到的月亮校对两个瞄准环,再以手动微调跟踪月面。
4. 记录主镜、目镜和模型版本、打印材料、实际成本、调焦及校准情况;照片可记录全机、关键装配和月面观察。
**检查**:镜筒在 R2 支架上平衡且转动无滑脱,三脚稳定着地;观测记录包含镜片规格和实际配置。
