eVOLVER|16通道开源自动培养平台

让培养条件可编程

独立调节16路培养的温度、搅拌和进排液,连续记录光密度变化。按步骤组装套件、连接软件,完成温度、光密度与泵流量校准。

alan000

Nature Biotechnology 2018

参数信息

标准培养通道
16 路

复现文档

列出整套设备与需另购的附件

先准备一份可以逐项打勾的清单:装箱件、另购件、待确认规格分开记录。

![系统摆放示例:培养平台与泵架放在台面,储液和废液容器放在旁边,电脑用于控制和记录。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FZ3gTCro2w7ERztKzP04x%2Fevolver.jpeg?alt=media&token=3ad8fc94-a364-4d3e-bafb-4b4b842c5e29)*系统摆放示例:培养平台与泵架放在台面,储液和废液容器放在旁边,电脑用于控制和记录。(图源:Khalil Lab / eVOLVER 文档)*

### 1. 清点套件的四个模块

1. 标准16通道套件包括:培养平台1个、Smart Sleeve智能套筒16个、16泵阵列2个、液路控制箱1个。在报价单上圈出这四项;BOM中分行列出的套件模块用于识别整套内容。

2. 问清套筒交付状态:已组装的套筒直接进入第5步;散件套筒先按第3、4步组装。平台中的主板、树莓派及电源模块按配套成品接入。

3. 把培养瓶、磁力搅拌子、瓶盖、管路与接头、储液瓶、废液瓶、遮光防溅罩逐项标为“已包含”或“另购”。另备探针温度计、参考光度计、量筒和螺丝刀。

### 2. 下单前补齐两个具体规格

1. 将长4-40螺钉的长度写入订单备注:装配教程列2½英寸,旧采购表列2¼英寸。向套件供应商确认本批套筒堆叠所用长度,收到答复再采购该螺钉。

2. 端子的旧表数量出现日期格式,按本批装箱单重新填写数量。给供应商发送清单时附上板卡和套筒版本,要求逐行确认型号与数量。

3. 在清单最后留出“实际单价、数量、运费”三列。整机按当次报价计价;切管数量在第8步根据台面布置统计。

**完成检查**:四个模块有明确交付状态,另购件有数量;长螺钉与端子规格已有供应商答复。

资料:[装配资料与参数](https://khalil-lab.gitbook.io/evolver/getting-started/part-sourcing)

拆箱并给培养位置编号

建立0—15的统一编号,之后套筒、液管、校准读数都使用同一个编号。

### 摆好平台,确定前后方向

1. 取出保护泡棉,将套筒、平台、液路箱和泵阵列分开放。检查玻璃、亚克力板、插头和PCB有无破裂或弯折。

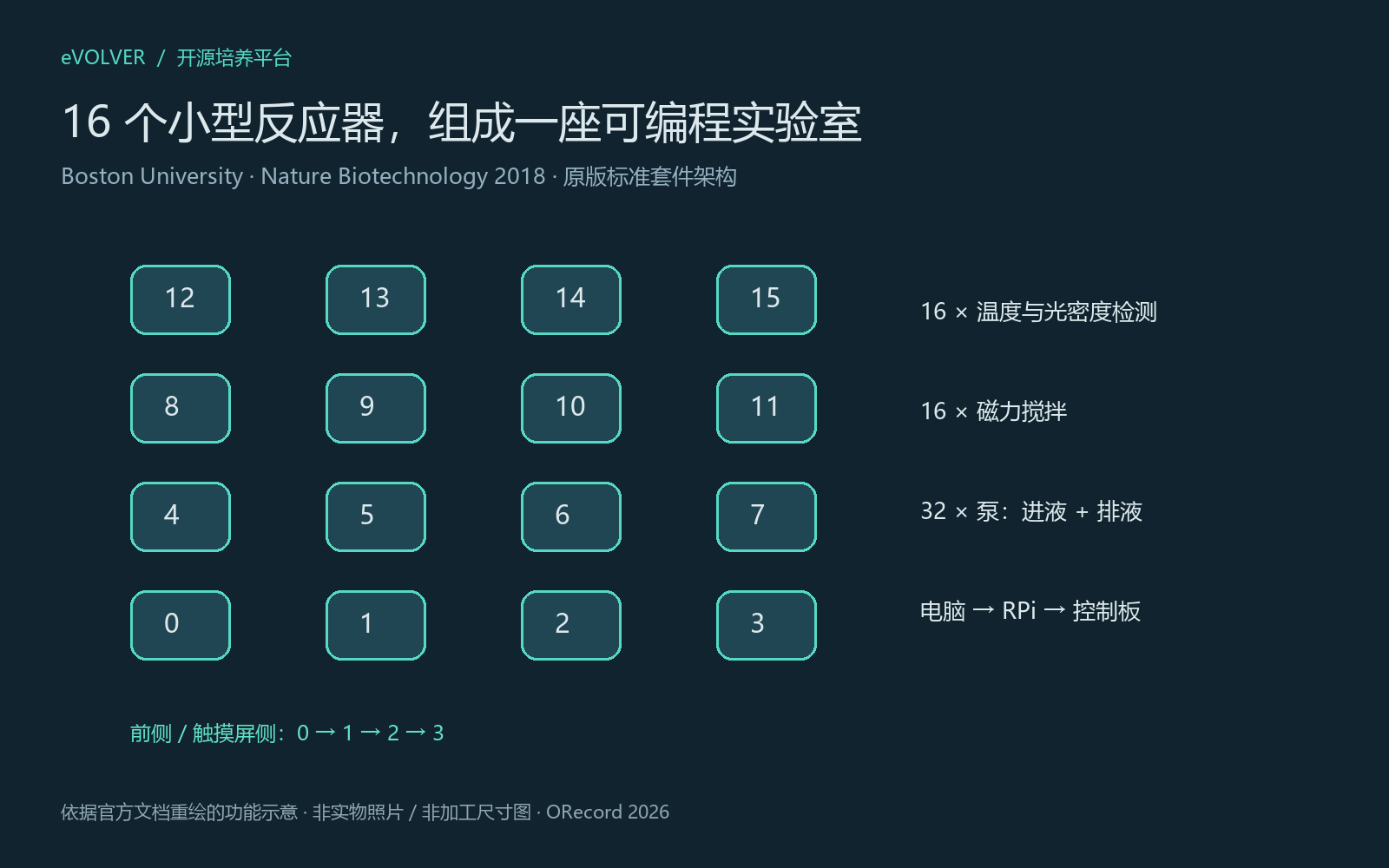

2. 把触摸屏朝向自己。这一侧就是前侧:前左位置为0,向右为1、2、3;第二排为4、5、6、7;第三排为8、9、10、11;最后一排为12、13、14、15。

3. 把编号贴在套筒外侧,保持插瓶后仍看得见。泵与管路以后也标相同编号。可下载下方标签PDF打印,或用耐水标签手写0—15。

4. 将黑点附件袋留给培养平台,红点附件袋留给液路箱。每个套筒准备2颗配套4-40固定螺钉,16个套筒共32颗。

![可打印的原项目编号标签。按数字对应位置,颜色用于快速辨认。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2Fj6GfdqiFpwPeH7CHmrEn%2Fparts32.jpeg?alt=media&token=a20ced33-808e-4361-8af7-960598d906ec)*可打印的原项目编号标签。按数字对应位置,颜色用于快速辨认。(图源:Khalil Lab / eVOLVER 文档)*

[下载通道标签PDF](https://drive.google.com/file/d/1dU9UwHoWeEc_umC9RTkK3eqjdB1OCjvV/view?usp=sharing)

**完成检查**:站在触摸屏前能找到左前0号和右后15号,所有位置编号完整。

资料:[装配资料与参数](https://khalil-lab.gitbook.io/evolver/getting-started/unboxing-and-setting-up)

固定铝筒并贴装热敏电阻

本步完成一只散件套筒的加热筒与测温部分。先做完一只并检查,再按相同方法组装其余15只。

![单套筒零件总览:铝筒、传感器、螺钉、PCB、支架、亚克力片及风扇。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FaocUUkBaxxgO1joP3Fse%2FFig%201.png?alt=media&token=28447d58-267f-4ad8-bec2-db985d75c771)*单套筒零件总览:铝筒、传感器、螺钉、PCB、支架、亚克力片及风扇。(图源:Khalil Lab / eVOLVER 文档)*

### 1. 把铝筒固定在PCB上

1. 找出铝筒、Vial Board和2颗黑色2-56×¼英寸螺钉。将铝筒上的安装孔对准PCB对应孔位。

2. 先穿入一侧螺钉,轻拧至两件贴合;转到另一侧装第二颗。两侧都对孔后交替拧紧,使铝筒保持直立。

![铝筒与Vial Board的相对位置;先对齐两侧安装孔。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FLYxdSfhpLwr28rFGm79m%2FFig%202.png?alt=media&token=67273259-b596-40bc-9fd9-a341c167ef09)*铝筒与Vial Board的相对位置;先对齐两侧安装孔。(图源:Khalil Lab / eVOLVER 文档)*

### 2. 安放热敏电阻

1. 观察热敏电阻两面:带字塑料面朝外,裸露感温面朝铝筒。

2. 将两根引线穿过PCB上标有Thermistor的两个孔,暂时保持可调整。

3. 沿铝筒轴向贴放热敏电阻,位置距铝筒底部约0.5cm,用实验室胶带固定。右侧光孔留空,引线保留在支架装好后仍可接触的位置。

4. 若胶带附着不牢,先清洁铝筒表面,待干燥再贴。装支架前确认感温面贴住金属表面。

![两根引线穿过Thermistor孔;感温面贴住筒壁。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FD68ajgfuJEWiB41FCaGa%2FFig%205.png?alt=media&token=058be405-af15-4d7b-9f19-96eeed416a00)*两根引线穿过Thermistor孔;感温面贴住筒壁。(图源:Khalil Lab / eVOLVER 文档)*

![热敏电阻贴装后的侧面状态:固定带避开光学通孔。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FCnwMpjA2UcVpGdBXuV75%2FFig%206.2.png?alt=media&token=c3ae5a8e-0f1b-4bd8-b06f-65e693bcc284)*热敏电阻贴装后的侧面状态:固定带避开光学通孔。(图源:Khalil Lab / eVOLVER 文档)*

**完成检查**:铝筒稳固、热敏电阻贴合、两根引线穿孔,右侧光孔完全露出。

资料:[装配资料与参数](https://khalil-lab.gitbook.io/evolver/guides/building-a-smart-sleeve)

装入支架、风扇和光学传感器

把上一部件装成完整套筒。全程断电,最后再焊接热敏电阻。

### 1. 支架套入铝筒

1. 观察黑色打印支架内侧的凹槽,将凹槽对准热敏电阻。保持两件方向不变,从PCB下方推入支架,让各孔与铝筒对应。

2. 穿入2颗已确认长度的4-40长螺钉。若孔位不齐,轻松开固定加热器的黑螺钉,调整到长螺钉能通过,再拧回黑螺钉。避免旋转支架挤伤热敏电阻。

![支架内侧留有让位凹槽,对准热敏电阻再套入。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FkNiLFmvH0OOGAs6Pb21s%2FFig%207.png?alt=media&token=1ef69197-c1e8-4b31-bb80-0cad419375be)*支架内侧留有让位凹槽,对准热敏电阻再套入。(图源:Khalil Lab / eVOLVER 文档)*

### 2. 沿长螺钉依次装底部零件

1. 先套上实心亚克力间隔片,再套带圆孔的间隔片。

2. 找到风扇边框的方向箭头,让箭头所在侧与PCB伸出的16针排线插座同侧,再把风扇套入两颗长螺钉。

3. 将风扇线绕在底部外侧,避开旋转件。接到P2端子排最右侧两个端子:红线接“+”,黑线接“−”,拧紧后轻拉导线确认夹牢。

4. 装上最底部亚克力底板,交替拧紧两颗长螺钉,直到各层贴合。

![亚克力层顺序:靠近支架为实心片,其后是圆孔片。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FckcjwDfc1cQ4W5kAcw2C%2FFig%209.2.png?alt=media&token=49379fcc-13bd-4a0a-97b9-0bed5de96642)*亚克力层顺序:靠近支架为实心片,其后是圆孔片。(图源:Khalil Lab / eVOLVER 文档)*

![风扇线绕在底部,红黑线接入P2的对应正负端子。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FkGdMtipHAj34lUSouVt3%2FFig%209.3.png?alt=media&token=26600e01-cdc6-477e-b182-3c5b69057997)*风扇线绕在底部,红黑线接入P2的对应正负端子。(图源:Khalil Lab / eVOLVER 文档)*

### 3. 放入红外LED与两只光电二极管

1. 透明器件是IR LED,两只黑色器件是光电二极管。对本教程原型号,长脚接“+”、短脚接“−”;替代型号按其数据表确认引脚。

2. 先将透明LED两脚固定到标有IR LED的端子,再将器件弯向端子正下方的支架孔,缓慢压入到固定。把两脚分开,避免互相接触。

3. 用同样方法把两只黑色光电二极管分别接到Spare A与PD135端子,并放入各自对应孔位。

4. 最后焊接Thermistor两根引线。放大检查焊点和相邻焊盘,确认焊锡分开、光学器件引脚互不相碰。

![透明IR LED压入支架孔后的状态;两根引脚分开排列。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2Fyh8IJwUE11zGdHPBTrib%2FFig%2011.4.png?alt=media&token=5979e92e-242d-4895-aecd-76b8648c6822)*透明IR LED压入支架孔后的状态;两根引脚分开排列。(图源:Khalil Lab / eVOLVER 文档)*

[观看Smart Sleeve完整装配视频](https://youtu.be/6M6KdABQahk)

**完成检查**:各层贴合,风扇线避开运动件,IR LED、Spare A、PD135对应器件已就位,热敏电阻焊接完成。

资料:[装配资料与参数](https://khalil-lab.gitbook.io/evolver/guides/building-a-smart-sleeve)

固定16只套筒并搭好泵架

先把套筒装到培养平台,再把两个泵阵列固定到液路箱上方。

### 1. 安装套筒

1. 关闭平台并拔掉电源。把0号套筒放在前左位置,核对编号及对应连接器后插接到位。

2. 用2颗配套4-40螺钉固定套筒底座,检查PCB底部与金属件保持隔离。按0—15顺序完成全部套筒。

![套筒底座在平台上的固定位置。安装时保持平台断电。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FOHog5FT0DlCjw3ehhBK8%2Fparts8.jpeg?alt=media&token=5d2becb9-8f78-44b9-9397-c63da875b4de)*套筒底座在平台上的固定位置。安装时保持平台断电。(图源:Khalil Lab / eVOLVER 文档)*

### 2. 先做泵架左右两侧

1. 取红点附件袋中的铝型材、前后打印支脚与M6螺钉。较长的脚放前方,用M6螺钉先将前支脚固定到铝型材。

2. 把后支脚插到铝型材另一端,使前后脚的偏移方向一致。后侧螺钉先保持松动,留给横板对孔。

3. 用同样方法做另一侧,得到两副方向一致的侧架。

![先固定长脚的前支脚,铝型材沿支脚安装面就位。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2Fp99rBW2rI8yQ3RNBUwgV%2Fparts14.jpeg?alt=media&token=fd20770c-5026-4a11-b426-1f4346823c32)*先固定长脚的前支脚,铝型材沿支脚安装面就位。(图源:Khalil Lab / eVOLVER 文档)*

![插入后支脚后检查偏移方向,后侧保持可调整。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FLMFxPs3oINDpYOBDr2TI%2Fparts16.jpeg?alt=media&token=2c4e020d-3353-44e4-9de1-b4b3c5915624)*插入后支脚后检查偏移方向,后侧保持可调整。(图源:Khalil Lab / eVOLVER 文档)*

### 3. 合拢并固定到液路箱

1. 将亚克力横板孔对准两侧架的后孔,穿入M6螺钉,所有孔都对准后再拧紧。

2. 把架体放到液路箱上,用10-32螺钉穿过支脚固定四处安装点。

3. 检查四脚贴合、架体稳固,再按泵阵列排线插座位置接线。排线的插头与插座对齐后直推到位,插接受阻时退出检查方向。

![亚克力横板与侧架连接处,孔位对齐后锁紧M6螺钉。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2F2JaOcflXqUhAerRmQrcZ%2Fparts19.jpeg?alt=media&token=8946239a-578e-48bf-af5e-b665cc9f2b1a)*亚克力横板与侧架连接处,孔位对齐后锁紧M6螺钉。(图源:Khalil Lab / eVOLVER 文档)*

![泵阵列PCB的排线接口与泵编号。保留编号标签便于后续逐路测试。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FUE0Z0HORJJCEcrErjSN2%2Fparts27.jpeg?alt=media&token=a623639f-80ca-461e-8ff1-9a73fc212b2c)*泵阵列PCB的排线接口与泵编号。保留编号标签便于后续逐路测试。(图源:Khalil Lab / eVOLVER 文档)*

**完成检查**:16只套筒固定稳固,泵架四处固定点均锁紧,排线接入匹配插座。

资料:[装配资料与参数](https://khalil-lab.gitbook.io/evolver/getting-started/unboxing-and-setting-up)

连接电源与局域网,查到设备IP

让电脑与平台处于同一局域网,并记录之后软件连接要用的IP地址。

### 1. 断电接线

1. 按插口标识连接平台与液路箱的串行通信线。照片中的RS485插口外形像网口,但用途是平台与液路箱通信。

2. 液路箱5V线接树莓派USB供电,12V线接配套12V电源。每根电源线先核对铭牌电压和极性。

3. 用两根以太网线,把平台树莓派和电脑分别接到独立路由器的LAN口。此接法的WAN/Internet口留空;电脑下载软件可另用Wi-Fi。

![液路箱背面的电源与RS485通信连接。以面板文字识别接口用途。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2F4UFoBwrmZD5rgAS6J3Li%2Fparts25.jpeg?alt=media&token=2d9fc504-9523-4b25-8e5f-7479619d524c)*液路箱背面的电源与RS485通信连接。以面板文字识别接口用途。(图源:Khalil Lab / eVOLVER 文档)*

### 2. 在路由器中保留设备地址

1. 给路由器和平台5V供电。打开路由器管理地址并登录;以NETGEAR N300原示例为例,地址为192.168.1.1。其他路由器使用机身标签上的管理地址。

2. 打开已连接设备列表(Attached Devices),找到电脑和Raspberry Pi/eVOLVER。记录树莓派的MAC地址与当前IP。

3. NETGEAR示例进入Advanced → Setup → LAN Setup → Address Reservation → Add,选树莓派。给它保留本子网内一个未占用地址,例如192.168.1.2,保存并Apply。其他路由器使用“DHCP地址保留/静态租约”的同等功能。

4. 重启平台后,核对触摸屏显示地址与保留地址一致。在电脑终端执行下行命令,把示例地址换成刚记录的地址。收到连续回复后用Ctrl+C停止。

```

ping 192.168.1.2

```

若超时,先看两端网口灯,再检查电脑和平台是否接同一路由器的LAN口,并核对实际IP。完成接线检查后接入12V;每次整机上电采用先5V、等待5秒、再12V的顺序。

[网络设置示例及路由器截图](https://www.evolver.bio/t/tutorial-configuring-local-router-and-computer-for-basic-evolver-use/71)

**完成检查**:设备IP已记录,电脑ping有回复,通信线与网络线分别接入对应接口。

资料:[装配资料与参数](https://khalil-lab.gitbook.io/evolver/getting-started/configuring-computer-and-networking)

制作四口瓶盖并确定排液管长度

排液管末端决定瓶内保留的液位。先做一个样件,用加水刻度确认长度,再批量制作。

![四口瓶盖成品:顶部接头连接软管,内侧硬管伸向目标液位。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FZQfXTINOXbGkNl3kA47w%2F2025-04-01%2012.33.33.jpg?alt=media&token=66e8fd5e-1696-4acd-8140-823571c1853d)*四口瓶盖成品:顶部接头连接软管,内侧硬管伸向目标液位。(图源:Khalil Lab / eVOLVER 文档)*

### 1. 准备瓶盖与接头

1. 使用白色PA12、SLS打印的universal_v1瓶盖。每盖配4个尼龙3/32英寸倒钩鲁尔接头;16盖共64个。另备⅛英寸外径尼龙硬管、指定Plastic Weld环氧胶、O形圈与橡胶塞。

2. 接头选尼龙材质,与PA12瓶盖配套。准备实际使用的玻璃瓶作为液位样件,用胶带贴一条竖向刻度区。

### 2. 先用水试出硬管长度

1. 向样件瓶每次加5mL水,视线与液面平齐,在弯月面底部对应位置画线,直到目标体积。

2. 20mL液位的原样件硬管长度为53mm。先切一根样管,插入瓶盖到轻微阻力处,旋紧瓶盖,检查管口是否正对所需液位线。

3. 若长度不合适,逐次修短后重试;其他目标液位从更长的样管开始。确认后量出样管长度,再切其余硬管。

### 3. 粘接并固化

1. 戴手套,少量混合环氧胶。胶涂在接头倒钩外侧,保持孔道干净;把接头压入瓶盖孔,转动几次使胶分布均匀,重复装好四个。

2. 初步固化至少1小时。把瓶盖的取样口朝向自己,将排液硬管插入左侧对应孔;只在硬管插入端外壁涂胶,插到轻微阻力处,轻转一两次。

3. 平放固化24小时,再检查接头是否牢固、各孔是否畅通,装入O形圈与橡胶塞。用样件瓶重新检查管口液位。

![从瓶盖内侧观察硬管插入口。先对照取样口方向辨认位置,再粘接。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FHZUXuoKVQf8yC05wA2ho%2F2025-02-06%2016.18.13.jpg?alt=media&token=48d4b1ca-b08e-40f4-ae48-371e7c3a29ed)*从瓶盖内侧观察硬管插入口。先对照取样口方向辨认位置,再粘接。(图源:Khalil Lab / eVOLVER 文档)*

**完成检查**:胶已固化24小时,孔道畅通,盖拧紧时排液管末端与目标液位线对应。

资料:[装配资料与参数](https://khalil-lab.gitbook.io/evolver/hardware/vial-caps/universal-vial-cap-construction-guide-luer-connectors-only)

逐路连接储液、培养瓶与废液

先接通0号的一条完整液路,再复制到其余15路。每根管的两端贴相同通道号。

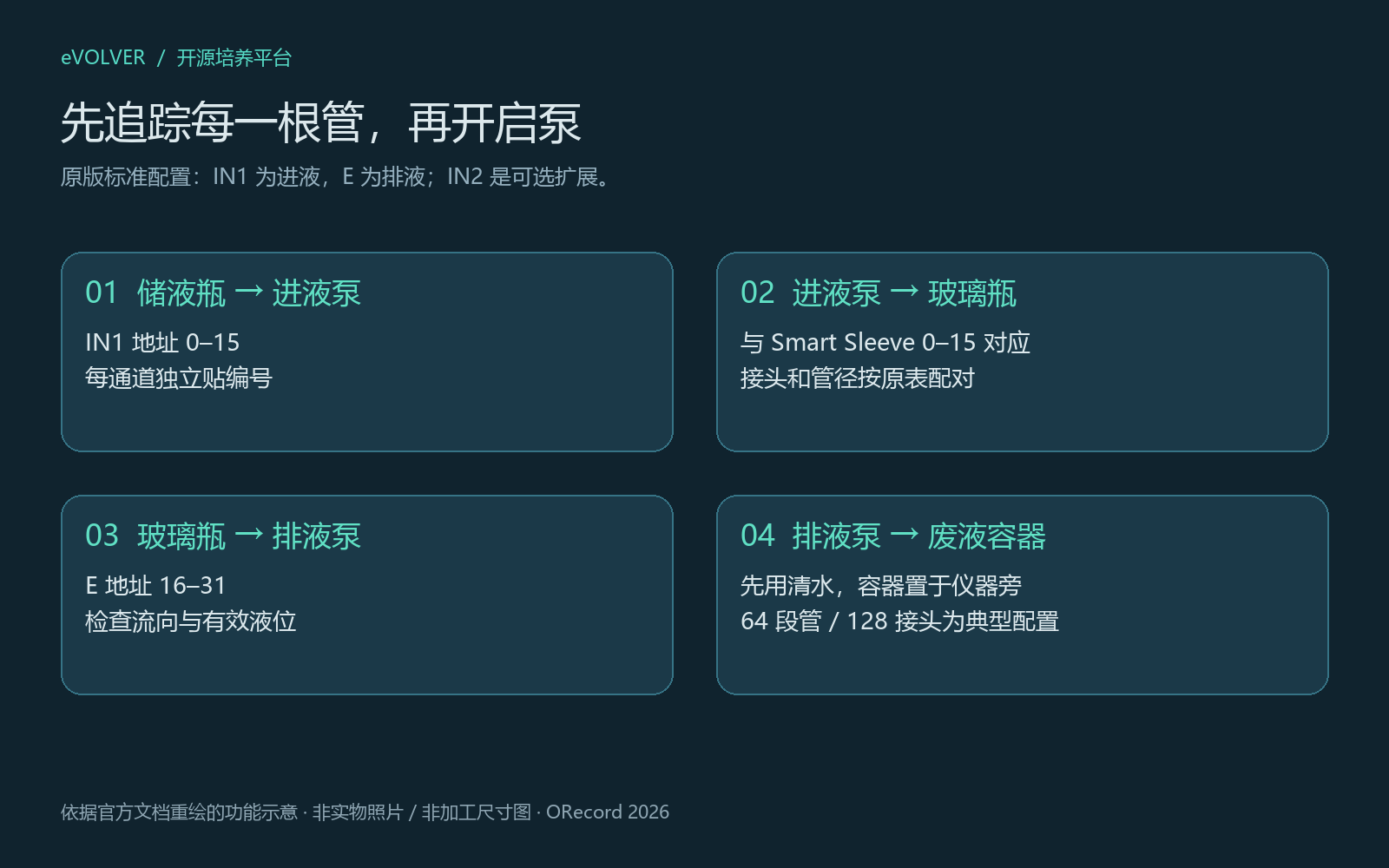

### 1. 把一条液路分成四段

1. 第1段:储液容器 → IN1泵入口;第2段:IN1泵出口 → 对应培养瓶的进液口。

2. 第3段:瓶盖排液硬管对应接口 → E泵入口;第4段:E泵出口 → 废液容器。将废液管端固定,避免滑出。

3. 本配置IN1泵地址0—15,E泵地址16—31。0号培养位使用IN1的0号与E阵列的第0路,E的控制地址是16。按同样规则连接其余通道。

4. IN2是另一个可选进液阵列,本次32泵配置使用IN1与E两组。

![四段管路分别标有From Media、To Vial、From Vial、To Waste,对应储液到泵、泵到瓶、瓶到泵、泵到废液。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2F3sU4ZkkG7jnrE58m60kf%2Fparts30.jpeg?alt=media&token=243bce78-9ea6-463b-acfc-82bd738375ae)*四段管路分别标有From Media、To Vial、From Vial、To Waste,对应储液到泵、泵到瓶、瓶到泵、泵到废液。(图源:Khalil Lab / eVOLVER 文档)*

### 2. 测长、连接与通水

1. 沿实际台面布置测每段长度,给瓶盖开合留出余量。16路各4段,共64段管;若每段两端均用接头,共128个端部接头。把长度与端头型号写入切管表后再批量裁切。

2. 先用一套管路试装3/32英寸瓶盖倒钩,检查配合与密封。连接时将软管推过倒钩凸起,逐一检查折弯和扭结。

3. 软件连接完成后,用清水短时点动单路泵,观察液体是否沿预期方向移动。先验证排液可用,再试进液;接头下放吸水纸检查渗漏。

4. 把遮光防溅罩装回平台,保留管路空间,进入温度和OD校准。

![泵架的进液与排液阵列分开标识。接液管前把阵列名称与通道号对应好。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FPRBmyhtddK6cPb63n1BZ%2Fparts29.jpeg?alt=media&token=98ef3a7f-8490-4827-986f-9fe69aed0470)*泵架的进液与排液阵列分开标识。接液管前把阵列名称与通道号对应好。(图源:Khalil Lab / eVOLVER 文档)*

**完成检查**:0—15每路均可追踪四段管路,进排液方向正确,连接处无渗水,废液容器容量充足。

资料:[装配资料与参数](https://khalil-lab.gitbook.io/evolver/hardware/overview-of-fluidics)

安装DPU并把GUI指向虚拟环境

以下配置对应原项目Python 3.9与Electron GUI路线。DPU运行实验程序,GUI提供按钮和图表。

### 1. 下载并展开DPU

1. 从下方DPU发布页下载与设备配套版本的Source code (zip),解压到用户Documents目录,将文件夹命名为dpu。打开文件夹,确认能看到pyproject.toml与poetry.lock。

2. 先准备Python 3.9和Poetry。在终端执行python3.9 --version(Windows用py -3.9 --version)及poetry --version,确认命令有版本输出。Python 3.9已是旧环境,保留在专用设备环境中。

3. 打开终端,进入刚解压的dpu文件夹。在macOS中可输入cd和一个空格,把文件夹拖进终端,再按回车。然后逐行执行下方命令。

macOS:

```

python3.9 -m venv venv

source venv/bin/activate

poetry install

```

Windows PowerShell(先进入dpu目录):

```

py -3.9 -m venv venv

.\venv\Scripts\Activate.ps1

poetry install

```

安装结束后保留poetry.lock。若Poetry报告Python约束或锁文件不兼容,先记录DPU版本、Poetry版本和首条错误,解决后再进入GUI配置。

### 2. 安装GUI并填写环境路径

1. 从Electron发布页下载本机系统对应安装文件。macOS打开dmg,把eVOLVER拖到Applications;Windows运行对应安装程序。启动一次GUI,让它生成配置文件,然后退出。

2. macOS在Finder按Command+Shift+G,进入\~/Library/Application Support/eVOLVER/;Windows在资源管理器地址栏输入%APPDATA%\\eVOLVER。备份config.json,再用文本编辑器打开。

3. 找到dpu-env键,将它的值改成刚创建的venv完整路径。macOS示例为/Users/你的用户名/Documents/dpu/venv;Windows JSON中的反斜杠写成双反斜杠,如C:\\\\Users\\\\你的用户名\\\\Documents\\\\dpu\\\\venv。保留其他键和值,保存为有效JSON。

4. 重新启动GUI,在右上角选择目标eVOLVER,核对名称及IP。绿色实心状态点表示已连接;连接成功后再操作Setup和Calibrations。

![GUI首次启动后生成config.json;在其中填写dpu-env的完整路径。截图中的用户名仅作路径示例。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FizdQrKlHL2merzJ9wsFG%2FScreen%20Shot%202022-04-12%20at%2011.16.22%20AM.png?alt=media&token=33d6dbfa-c85c-4043-8f5b-0c223b540d97)*GUI首次启动后生成config.json;在其中填写dpu-env的完整路径。截图中的用户名仅作路径示例。(图源:Khalil Lab / eVOLVER 文档)*

[DPU下载](https://github.com/FYNCH-BIO/dpu/releases) · [GUI下载](https://github.com/FYNCH-BIO/evolver-electron/releases) · [DPU环境说明](https://khalil-lab.gitbook.io/evolver/getting-started/software-installation/dpu-installation) · [GUI配置说明](https://khalil-lab.gitbook.io/evolver/getting-started/software-installation/electron-app-gui-installation)

**完成检查**:DPU依赖安装结束,dpu-env指向真实venv目录,GUI选中正确设备并显示绿色连接点。

资料:[装配资料与参数](https://khalil-lab.gitbook.io/evolver/getting-started/software-installation)

采集三个温度点并保存校准

每个通道分别测室温、室温+10°C、室温+20°C,使套筒传感器读数对应到真实水温。下列按钮名称对应GUI 2.0.1。

### 1. 准备并打开校准

1. 在16只40mL瓶中各加15mL清水,插入套筒。准备探针温度计;磁搅拌环境使用合适探针,避开易受磁场影响的热电偶读数。

2. Home右上角选择正确设备。进入Setup,Select All选中16路,Next切换到Temperature,将初始温度设为20°C并发送;在Executed Commands中检查已发出的命令。

3. 回到Home → Calibrations → Temp,输入带日期的校准名称并Enter,点击Start Temperature Calibration。出现Heaters turned off后等待水温与室温平衡,通常约30分钟。

![温度校准起始页:左侧S0—S15录入各瓶实测温度,底部RT按钮采集室温点。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2Fx3TcQSs8eqYXfkQsMPNW%2FTempCal_2.png?alt=media&token=6dd4acd4-1d3b-422c-abeb-c76df46b2ea0)*温度校准起始页:左侧S0—S15录入各瓶实测温度,底部RT按钮采集室温点。(图源:Khalil Lab / eVOLVER 文档)*

### 2. 分别采集RT、RT+10°C、RT+20°C

1. 用探针逐瓶测水温,稳定后把摄氏温度填入对应S0—S15框。点击RT ▶采集约1分钟,直到页面显示1/3 Measurements Made。

2. 点击+10°C,再点击RT+10°C ▶启动升温。通常等待60—120分钟,逐瓶用探针确认稳定;读数稳定后填入实测温度,再按RT+10°C ▶采集,完成后应显示2/3。

3. 点击+20°C,再点击RT+20°C ▶启动第三点。通常需要2—3小时或更久;再次逐瓶测温、录入并采集,直到3/3。以上时间是等待参考,采集时以探针读数稳定为准。

![三点采集完成时显示3/3 Measurements Made。记录每瓶实测值后再保存。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2Fzs2DGnmrrRfLR2WW7Sse%2FTempCal_6.png?alt=media&token=b1d0fa5b-5cdf-4622-8981-fe6606c66c5a)*三点采集完成时显示3/3 Measurements Made。记录每瓶实测值后再保存。(图源:Khalil Lab / eVOLVER 文档)*

### 3. 检查并启用校准

1. 点击笔形按钮拟合,逐个查看16路曲线。本传感器原始ADC值随温度升高而下降;若某一路点明显偏离,先检查瓶号与温度输入再重采。

2. 返回Setup,在温度校准选择框中选刚保存的文件,记录文件名。更换热敏电阻或加热器后重新做这三个点。

![16路温度拟合结果。逐路检查,避免把错填的瓶号保存为校准。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FfmpfD9Kic0Ydlz3ENGUt%2FTempCal_8.png?alt=media&token=01cc1514-afa1-49bb-9c5e-1b55974b531e)*16路温度拟合结果。逐路检查,避免把错填的瓶号保存为校准。(图源:Khalil Lab / eVOLVER 文档)*

**完成检查**:16路都有三个实测温度点,拟合曲线已检查,Setup选中本次温度文件。

资料:[装配资料与参数](https://khalil-lab.gitbook.io/evolver/getting-started/calibrations/temperature-calibration)

让16份标准样本轮换完成OD校准

用参考光度计测得的OD值建立每个套筒的曲线。先完成温度校准并装好遮光罩。

### 1. 准备带参考值的样本

1. 按机构的样本操作规程准备覆盖目标范围的16份标准样本。用参考光度计在600nm下完成空白与样本测量,记录每份参考OD。样本种类与后续测量保持一致。

2. 将瓶标为S0—S15,每瓶放入搅拌子。记录样本号、OD、温度与日期。将瓶放到相应套筒,设置校准温度与搅拌,平衡至少30分钟。

3. 清水可用于零点检查;整条曲线需要不同OD的标准样本。下方稀释表可用于计算配液量,具体目标范围按拟测样本确定。

### 2. 输入数值,再轮换瓶位

1. Home选择设备 → CALIBRATIONS → O.D.,输入校准名称,例如日期\_姓名缩写\_od,再按Enter。

2. 点击左侧S0白框,输入S0的参考OD,Enter后继续下一份,直到16份全部输入。核对每个S编号与瓶身标签。

3. 点击Start OD Calibration,再按▶采集当前排列。采集完成后点击向右箭头,按右侧圆圈显示的新位置逐瓶移动。

4. 每完成一次排列都采集一次,共完成16种排列,让每份标准样本都经过16只套筒。移动的是带S编号的样本瓶,平台0—15通道编号保持固定。

![左侧是S0—S15标准值,右侧是当前样本位置。每次按箭头后,先按新排列移动样本,再采集。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2F0jo0YFlSILxcjgHiRtoe%2Fimage.png?alt=media&token=46a2d87c-aea5-4c44-a4b7-81e137bc986d)*左侧是S0—S15标准值,右侧是当前样本位置。每次按箭头后,先按新排列移动样本,再采集。(图源:Khalil Lab / eVOLVER 文档)*

### 3. 查看、保存并选择曲线

1. 点击VIEW COLLECTED DATA查看数据。某个点异常时,检查该样本的位置与输入值,回到对应排列重新采集。

2. 完成后点击笔形按钮保存,再Exit。进入Setup,在OD校准框中选择本次文件。若列表中找不到,返回检查保存是否完成。

3. 保留标准样本,抽查已知OD样本的读数并记录偏差。样本细胞形状或使用温度改变时另建曲线。

[OD标准样本稀释计算表](https://docs.google.com/spreadsheets/d/1mrmWbOMNhthNafGRZVcuHpOfvZxxA8NoWAqzd2bzuNM/edit?usp=sharing)

**完成检查**:16种排列采集完毕,曲线与样本信息有记录,Setup选中了本次OD文件。

资料:[装配资料与参数](https://khalil-lab.gitbook.io/evolver/getting-started/calibrations/optical-density-calibration)

收集出液量,分别标定IN1与E泵

用已知运行时间内的实际体积计算每只泵的流量,供后续定量进排液使用。

### 1. 用清水充满管路

1. 把待测泵的进出口都放进装清水的大烧杯,用Setup运行约20秒,观察管路充满并排出气泡。慢速泵根据充管情况延长,始终有人看守。

2. 入口留在清水中,出口分别移入标0—15的接液瓶。接液瓶放在仪器旁的独立瓶架,所有管端固定好。

![接液瓶放在独立瓶架,每个出口进入对应编号瓶,远离电子部件。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FJ1jQ7x1q2NfbGkjbyk71%2FPXL_20220728_164720152.jpg?alt=media&token=89a035b8-38d5-4664-ab40-c02e390a28be)*接液瓶放在独立瓶架,每个出口进入对应编号瓶,远离电子部件。(图源:Khalil Lab / eVOLVER 文档)*

### 2. 运行一次定时标定

1. Home选择正确设备,进入泵校准页,输入文件名。按实际泵头选择FAST或SLOW:原标准黑泵头约1mL/s,粉色慢泵约1mL/min,最终流量由本次测量得到。

2. 进入Start Pump Calibration,Select All选择待测16路。选择IN1,点击PUMP IN:FAST标定运行10秒,SLOW运行100秒。运行中若出口脱落或将溢出,点击FORCE STOP ALL。

3. 逐瓶用25mL量筒测体积,量筒分度应为0.5mL或更细。将每个体积填入对应S0—S15框,核对编号再Enter;右侧会显示计算流量。

4. 清空接液瓶,切换到E排液阵列,以相同流程运行、量取、录入。当前套件完成IN1与E两组,共32只泵。

![泵校准页:选择阵列、运行泵,再把各瓶体积填入左侧框。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FDTA7ynoq3sAvcahw1Ejv%2FScreen%20Shot%202022-07-28%20at%2012.40.54%20PM.png?alt=media&token=6bcb42dc-3c6c-4b2f-9831-588e2839e875)*泵校准页:选择阵列、运行泵,再把各瓶体积填入左侧框。(图源:Khalil Lab / eVOLVER 文档)*

### 3. 保存流量文件

1. 点击笔形按钮保存,Exit后回Setup选中本次泵文件。

2. 若某路体积为零或明显偏小,先检查入口是否浸在水中、管路是否折弯、泵是否转动和有无漏液,再重测该路。更换管路或泵头后重新检查流量。

**完成检查**:32只泵有运行时间、实测体积与流量记录,Setup选中本次泵校准。

资料:[装配资料与参数](https://khalil-lab.gitbook.io/evolver/getting-started/calibrations/pump-calibration)

用清水检查控制与数据记录

先验证单路,再检查全16路。此时瓶内和储液端均使用清水。

### 1. 选好校准,逐项检查

1. Home选择目标设备,打开Setup,依次点Temp、OD、Pump框,选第10—12步保存的文件,记录三个文件名。

2. 先只选0号,发送搅拌指令,确认0号瓶内搅拌子转动;再检查其余编号。设置温度后,用探针比较实际水温与显示读数,记录偏差。

3. 按第8步的流向逐路点动排液和进液,观察液位能回到排液管端附近,检查接头和台面。使用Stop控制后观察对应执行器停止。

![Setup中的三项校准选择框。每项都选本机本次保存的文件。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FET3ChIjpxBbPR60WsrEw%2FScreen%20Shot%202022-06-30%20at%201.24.57%20PM.png?alt=media&token=946e4a7b-aa3f-415f-9621-83c09f64439c)*Setup中的三项校准选择框。每项都选本机本次保存的文件。(图源:Khalil Lab / eVOLVER 文档)*

### 2. 建立一次可追溯的记录

1. Home → EXPT MANAGER,在Expt Directory旁点笔形按钮选择保存位置。点击New Experiment,输入water_check\_日期,Submit。

2. 在新建记录行点击笔形按钮,进入Experiment Editor,选正确设备及要检查的通道。按本次清水检查填写温度、搅拌和实验类型参数,逐项检查泵控制条件,随后点Save Expt保存。默认界面是Turbidostat,会按OD条件触发泵;先确认参数与清水检查计划一致再启动。

3. 点击Play启动,点击图表图标看数据。约1分钟后应开始出现记录;通过VIEW LOGS检查运行信息。整个检查期间留人在旁观察液位。

4. 在运行实验的这台电脑点击STOP方块结束,确认泵已停。打开实验文件夹,检查有数据文件及时间记录,保存本次校准文件、软件版本、接线照片和检查结果。

![Experiment Editor:先选设备和通道,填写参数,再用右下Save Expt保存。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FaT8vxjEK5RTVNWtp52Qi%2FUntitled-1-01.png?alt=media&token=cce351f9-3b75-466b-af78-e43c554693ca)*Experiment Editor:先选设备和通道,填写参数,再用右下Save Expt保存。(图源:Khalil Lab / eVOLVER 文档)*

![图表页用于查看逐通道数据;VIEW LOGS查看运行记录,STOP结束本次检查。](https://3394537773-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYy5AdmKzUTn7D8n357Md%2Fuploads%2FDZeErf1vxSDus9K0TyBL%2FScreen%20Shot%202022-07-05%20at%2011.59.18%20AM.png?alt=media&token=a042a530-4dc1-4ffa-b67a-5dd75fa5c877)*图表页用于查看逐通道数据;VIEW LOGS查看运行记录,STOP结束本次检查。(图源:Khalil Lab / eVOLVER 文档)*

**完成检查**:通道对应、控制停止、液路密封及数据保存均已逐项检查;异常通道有具体记录,修复后重测。

资料:[装配资料与参数](https://khalil-lab.gitbook.io/evolver/experiments/starting-an-experiment)
