控制电极电位并测量电流|DStat

打开电化学黑盒

多伦多大学PLOS ONE开放仪器:USB供电的恒电位仪,公开PCB、固件、Python界面与装配照片。附原实机视频、完整位号采购核对、10步装配验收和外部KStat/BLE衍生证据。

alan000

PLOS ONE 2015

参数信息

ADC / DAC标称位数
24 / 16 bit

复现文档

归档 v1.2 文件并核对物料

让PCB、位号表、固件和界面来自同一份2015论文设计包。

1. 下载并解压论文S1完整设计包,保留原许可证和作者署名。

2. 并排核对位号表与合并采购表,逐项记录封装、数值、数量和精度。

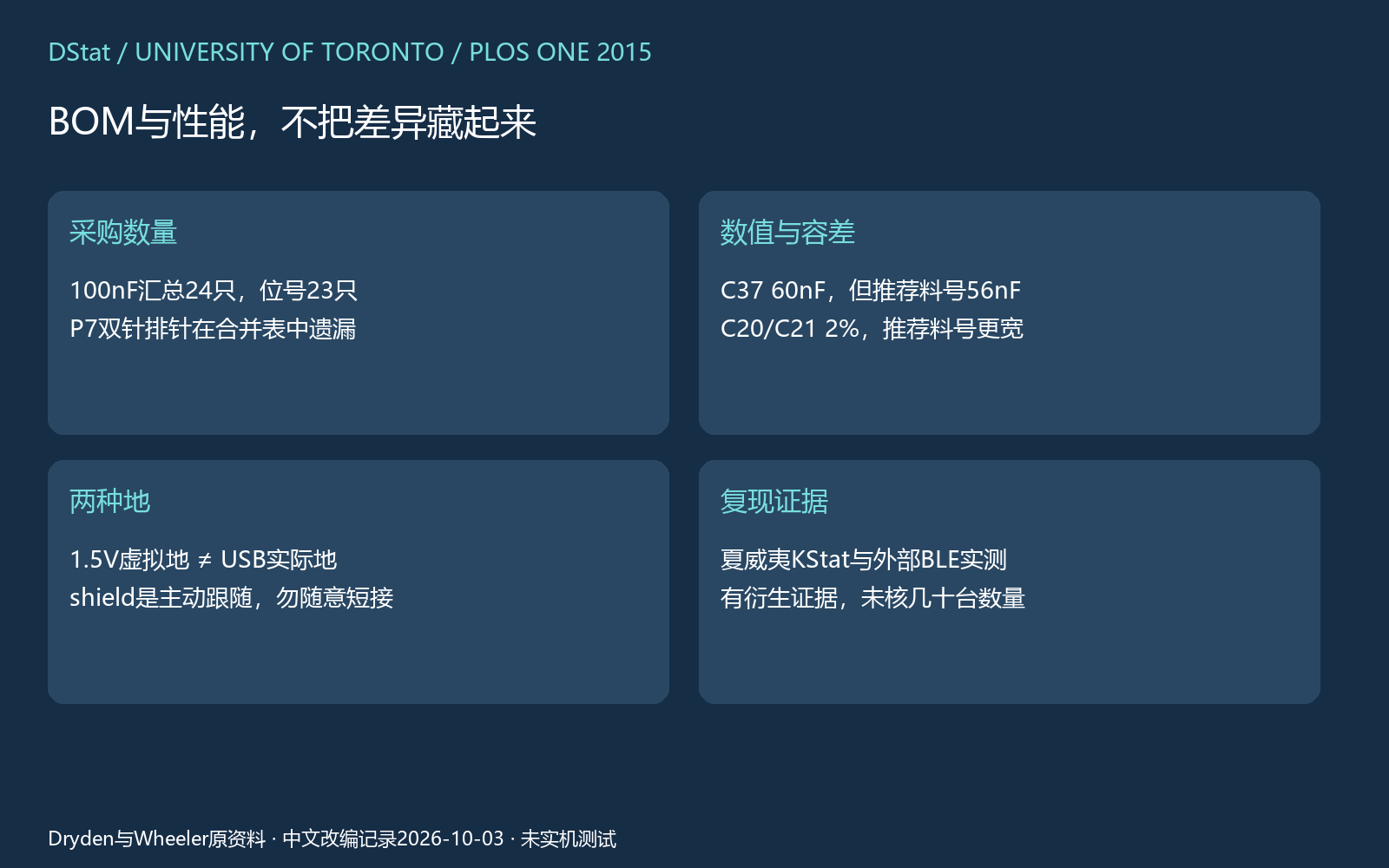

3. 标出100 nF数量差异、P7连接器遗漏,以及C37的60 nF标称与56 nF推荐料号差异;同时核对C20/C21的容差要求。

4. 采购前取得这些差异的确认记录,再确定受影响器件。

**完成检查**:版本文件已归档,BOM差异已列清;未确认的器件暂停采购。

![01|冻结归档版本并逐位号采购 图解](https://cdn.lunlunapp.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/cover/40fa5a7b4de4428f8561dbde8a6d2de7.jpg)

![01|冻结归档版本并逐位号采购 图解](https://cdn.lunlunapp.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/cover/e9a6a99c5b764cf5b153cb13264072f7.png)[原论文S1完整设计与图文说明](https://journals.plos.org/plosone/article/file?type=supplementary&id=10.1371/journal.pone.0140349.s007) · [作者文档入口](https://microfluidics.utoronto.ca/gitlab/dstat/dstat-documentation/-/wikis/home)

硬件图文:© Michael D. M. Dryden,CERN OHL v1.2;GUI资料:GPLv3+。中文整理,修改说明与许可见详情。

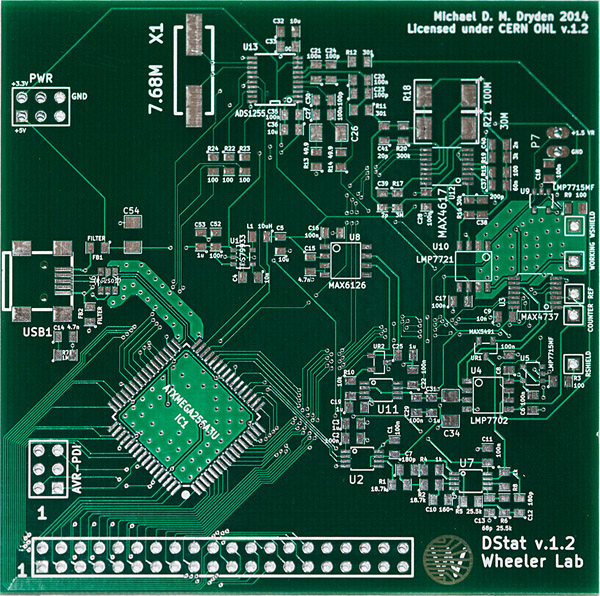

检查主板并准备焊接工位

确认板材与器件封装匹配,再开始贴装。

1. 每机准备一块同版主板,核对Gerber单位为mm,并检查孔径、铜层和阻焊。

2. 对照原理图与顶底层布局检查来料,ATXMEGA采用TQFP64封装。

3. 备好显微镜或放大镜、焊膏、镊子、烙铁、吸锡带及清洁用品。

4. 将同封装、不同数值的阻容分盒标注,保留位号对照。

**完成检查**:主板版本与封装对应,器件已分类,焊接与检查工具齐全。

![PCB-bare.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/93ad43eca5994327bc3da286949fec00.jpg)![dstat-mainboard-pcb.pdf.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/cadca811843f4b029c5e91ab67b83f1c.png)[原论文S1完整设计与图文说明](https://journals.plos.org/plosone/article/file?type=supplementary&id=10.1371/journal.pone.0140349.s007) · [作者文档入口](https://microfluidics.utoronto.ca/gitlab/dstat/dstat-documentation/-/wikis/home)

硬件图文:© Michael D. M. Dryden,CERN OHL v1.2;GUI资料:GPLv3+。中文整理,修改说明与许可见详情。

涂焊膏并贴装正面器件

在加热前逐颗核对器件数值、位置和方向。

1. 给焊盘适量上膏,细间距IC处保持薄且均匀。

2. 按位号先放阻容,再放IC,每放一颗核对数值与封装。

3. 将芯片圆点或缺口所示pin 1对准PCB的pin 1标记。

4. 从上方检查各引脚是否落在焊盘上,调整偏位器件。

**完成检查**:正面器件位置、数值和极性逐项核对,引脚与焊盘对齐。

![PCB_paste2.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/4b309e1c123f4ac4b8acb8431a5607e7.jpg)![PCB_parts.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/9a8c2f02c2314a229526dc69ea4bf965.jpg)[原论文S1完整设计与图文说明](https://journals.plos.org/plosone/article/file?type=supplementary&id=10.1371/journal.pone.0140349.s007) · [作者文档入口](https://microfluidics.utoronto.ca/gitlab/dstat/dstat-documentation/-/wikis/home)

硬件图文:© Michael D. M. Dryden,CERN OHL v1.2;GUI资料:GPLv3+。中文整理,修改说明与许可见详情。

回流焊接并修复锡桥

完成正面焊接,排除虚焊和相邻引脚短接。

1. 依据实际焊膏数据表和器件耐温要求设置加热、冷却曲线。

2. 冷却后放大检查未熔焊料、器件偏位、虚焊和相邻脚锡桥。

3. 用烙铁补焊;锡桥处用吸锡带去除多余焊料。

4. 返修后重新检查相关引脚及附近器件。

**完成检查**:器件焊点形成正常连接,细间距引脚之间没有可见锡桥。

![PCB_hotplate.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/4b5f504b1da74f26983b54cc0a098f43.jpg)![PCB_bridged_pins.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/aed018e319e54c6caef1912adddaf967.jpg)[原论文S1完整设计与图文说明](https://journals.plos.org/plosone/article/file?type=supplementary&id=10.1371/journal.pone.0140349.s007) · [作者文档入口](https://microfluidics.utoronto.ca/gitlab/dstat/dstat-documentation/-/wikis/home)

硬件图文:© Michael D. M. Dryden,CERN OHL v1.2;GUI资料:GPLv3+。中文整理,修改说明与许可见详情。

焊接背面、排针并清洁

完成剩余连接,保持高阻输入区域清洁干燥。

1. 按底层位号图补焊背面贴片器件。

2. 将PDI、扩展和测试排针插入对应位置,先焊一脚定位,校正垂直后焊其余脚。

3. 按焊剂说明选择清洁方式,清除残留和棉纤维。

4. 完全干燥后再次放大检查焊点和高阻输入节点。

**完成检查**:排针固定平直,板面干燥,无焊剂污渍和残留纤维。

![PCB_back.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/d715fd4139fa473dbbdc474cace3cc41.jpg)![PCB_clean.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/2a10f31c53ec40e98f90ffd654c0fa59.jpg)[原论文S1完整设计与图文说明](https://journals.plos.org/plosone/article/file?type=supplementary&id=10.1371/journal.pone.0140349.s007) · [作者文档入口](https://microfluidics.utoronto.ca/gitlab/dstat/dstat-documentation/-/wikis/home)

硬件图文:© Michael D. M. Dryden,CERN OHL v1.2;GUI资料:GPLv3+。中文整理,修改说明与许可见详情。

断电检查短路,再测电源

先排除电源短路,再通过USB检查供电。

1. 拔下USB和编程器,对照同版原理图找到P8的+5 V、+3.3 V及实际地。

2. 用万用表检查电源轨对地是否短路;异常时保持断电,查找焊桥或装反器件。

3. 排除短路后接USB供电,测量电源轨电压;探针避免碰到相邻引脚。

4. 区分约1.5 V的信号虚拟地与实际地,两者不得直接短接。

**完成检查**:电源轨无短路,供电电压符合标称,虚拟地未与实际地短接。

![06|断电查短路并核电源和基准 图解](https://cdn.lunlunapp.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/cover/e9a6a99c5b764cf5b153cb13264072f7.png)![PCB_finished.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/f6411b793fb146a5b89105ce06abf6fb.jpg)[原论文S1完整设计与图文说明](https://journals.plos.org/plosone/article/file?type=supplementary&id=10.1371/journal.pone.0140349.s007) · [作者文档入口](https://microfluidics.utoronto.ca/gitlab/dstat/dstat-documentation/-/wikis/home)

硬件图文:© Michael D. M. Dryden,CERN OHL v1.2;GUI资料:GPLv3+。中文整理,修改说明与许可见详情。

用 PDI 写入固件和 EEPROM

为ATXMEGA256A3U写入配套程序与初始化数据。

1. 断电连接AVRISP mkII,编程线红线对准PDI插座pin 1。

2. 在编程软件选择ATXMEGA256A3U与PDI接口。

3. 从同版设计包分别选取Flash ELF和EEPROM eep文件,完成写入及读回校验。

4. JTAGEN按归档固件说明和芯片定义核对后设置,保留其他熔丝设置。旧驱动不兼容时使用兼容环境,保持主机安全保护开启。

**完成检查**:Flash与EEPROM均通过写入校验,烧录设置和结果已记录。

![PCB_through_hole.jpg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/c51518dcd1534d99b4df80f872fa2fff.jpg)![route.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/ce5e853be93d468aab652cb44f529971.png)[原论文S1完整设计与图文说明](https://journals.plos.org/plosone/article/file?type=supplementary&id=10.1371/journal.pone.0140349.s007) · [作者文档入口](https://microfluidics.utoronto.ca/gitlab/dstat/dstat-documentation/-/wikis/home)

硬件图文:© Michael D. M. Dryden,CERN OHL v1.2;GUI资料:GPLv3+。中文整理,修改说明与许可见详情。

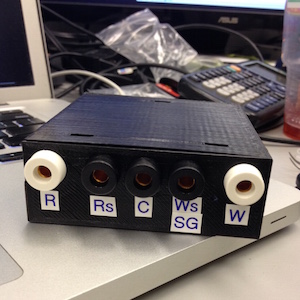

安装卡扣外壳和五个端子

把主板装入外壳,并让每个外接端子与板上信号一一对应。

1. 打印box、USB_end、banana_end各一件。

2. 安装5个Pomona 2854-0香蕉插座,分别标记W、R、C、Rs、Ws。

3. 按同版原理图逐根连接并检查连通性;两路shield为主动跟随输出,保持独立,不并接地线。

4. 放入主板,确认USB接口对准开孔,导线避开卡扣与板边,再合上卡扣端盖。

**完成检查**:五路端子连接正确,壳内绝缘完整,USB插头能正常插拔。

![08|装原卡扣壳体与五个香蕉插座 图解](https://cdn.lunlunapp.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/cover/2863a5c6a0fc4487866e21d76adacdf0.jpg)![dstat-mainboard-sch.pdf.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/45118d2a20994478baf14774aa945816.png)[原论文S1完整设计与图文说明](https://journals.plos.org/plosone/article/file?type=supplementary&id=10.1371/journal.pone.0140349.s007) · [作者文档入口](https://microfluidics.utoronto.ca/gitlab/dstat/dstat-documentation/-/wikis/home)

硬件图文:© Michael D. M. Dryden,CERN OHL v1.2;GUI资料:GPLv3+。中文整理,修改说明与许可见详情。

启动配套界面并连接串口

在兼容的历史软件环境中建立电脑与DStat的通信。

1. 使用归档版本的Python 2.7.9与GTK2界面;先确认隔离环境兼容,再连接设备。

2. 插入DStat USB,点击Refresh,在端口列表选择新增的设备。

3. 点击Connect,检查界面显示的固件版本和OCP状态。

4. 保留默认PGA 2×及输入buffer设置;改变PGA前确认界面的数值换算方式。

**完成检查**:界面显示设备版本并保持串口连接。当前系统的历史依赖兼容性仍需确认。

![gui1.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/ff3da63fd6f44441a938d1bea0808cb1.png)![gui2.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/9086b8e1295941e888d5086e07068381.png)[原论文S1完整设计与图文说明](https://journals.plos.org/plosone/article/file?type=supplementary&id=10.1371/journal.pone.0140349.s007) · [作者文档入口](https://microfluidics.utoronto.ca/gitlab/dstat/dstat-documentation/-/wikis/home)

硬件图文:© Michael D. M. Dryden,CERN OHL v1.2;GUI资料:GPLv3+。中文整理,修改说明与许可见详情。

确认测试条件并归档结果

完成通信检查后,为后续假负载与测量测试准备可追溯记录。

1. 保存板号、实际BOM、固件版本、软件环境和电源检查结果。

2. 假负载测试前须明确电阻网络接法、阻值、允许电压和量程;本页尚缺这些参数,暂不连接自制负载。

3. 获得完整测试方案后,按其条件记录I-V、量程、正负号和重复性;噪声记录同时注明采样率、增益与屏蔽。

4. 保留文本或NPY数据及图表。三电极化学测量另需相应电极、试剂和实验操作方案。

**完成检查**:已有供电与通信记录完整保存;假负载接法和测试参数确认后再开展测量验收。

![gui3.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/608de361785e432fa162dc0f817d26ef.png)![gui4.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/301ed55f-dd9e-4fd9-8b27-f09681956d7d/files/image/460ade8c3f3643b79f7b9f874d04836b.png)[原论文S1完整设计与图文说明](https://journals.plos.org/plosone/article/file?type=supplementary&id=10.1371/journal.pone.0140349.s007) · [作者文档入口](https://microfluidics.utoronto.ca/gitlab/dstat/dstat-documentation/-/wikis/home)

硬件图文:© Michael D. M. Dryden,CERN OHL v1.2;GUI资料:GPLv3+。中文整理,修改说明与许可见详情。
