模拟神经元放电的桌面装置|Spikeling

看见听见神经脉冲

萨塞克斯与图宾根大学PLOS Biology开源教学仪器:Arduino运行神经元模型,可感光、发声并连接小型网络。采用初代原版BOM和图文手册,附论文演示视频、18名学员实际装配证据及版本差异。

alan000

PLOS Biology 2018

参数信息

默认神经元模式
5 种

复现文档

核对初代 Nano 版本与零件

先确认目标为 Arduino Nano 初代 Spikeling,避免把 ESP32 v3 的 PCB、软件或许可混入这套零件。

1. 核对 BadenLab 初代固定源码、2018 手册及对应 PCB 版本。

2. 按 BOM 清点:PCB 1、Nano 套装 1、母排 2、电位器 4、蜂鸣器 1、BNC 座 5、按钮 1、红 LED 2、光电二极管 1、C1 1、10 kΩ 电阻 2、47 Ω 电阻 1、10 Ω 电阻 1。

3. 电池供电路线和外置 LED 支架属于可选附件;主板 USB 路线使用 Nano 套装中的 USB 线。

4. 安装和数据测试只针对该模型电路,不连接人体或真实神经组织。

**完成检查**:初代 BOM 数量齐全,PCB 与 Nano 版本确认;缺件或混入 v3 零件时先分开处理。

![Spikeling原作者图 figure1.png;署名许可见正文](https://cdn.lunlunapp.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/cover/4feb16e663bc4856867edbb3bcf04f58.png)![assembly-page.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/files/image/9b1d4b597b6d4982bdb7e6242f3eae0d.png)[论文与补充材料](https://doi.org/10.1371/journal.pbio.2006760) · [原始图文手册](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/Spikeling%20manual%20and%20exercises.pdf) · [MIT许可](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/LICENSE)

先解决 C1 与紧固件差异

焊接 C1 前先确定模拟滤波电路所需电容值;采购表和装配图目前不一致。

1. 对照原 XLSX/1-click 清单中的 C1=1 nF 与装配照片标注的 C1=1 µF;这两个数值相差 1000 倍,不是单位换写。

2. 按目标 PCB 原理图或作者确认的初代 BOM 核对滤波电路,确认前将 C1 留空,不照照片或采购表猜值。

3. 核对 M3×6 螺钉与螺母数量:XLSX/装配图各 2 枚,1-click 清单各 1 枚;本页按 2 枚列示,购买前确认实物需求。

4. 另行记录支撑脚、焊料和打印件等原清单未闭合项。

**完成检查**:C1 数值和紧固件数量有同版依据后再焊接/装配;C1 未确认时停在本步。

![Spikeling原作者图 assembly-page.png;署名许可见正文](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/files/image/9b1d4b597b6d4982bdb7e6242f3eae0d.png)[论文与补充材料](https://doi.org/10.1371/journal.pbio.2006760) · [原始图文手册](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/Spikeling%20manual%20and%20exercises.pdf) · [MIT许可](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/LICENSE)

制板、干摆并焊接低矮元件

先检查 PCB 与插接件尺寸,再焊电阻和母排,C1 保持空位直到规格确认。

1. 使用初代 PCB/Eagle 与 Gerber 文件;在未通电状态下把 Nano、母排和连接器干摆到板上,核对孔距和方向。

2. 按初代图纸定位 R1/R4=10 kΩ、R2=47 Ω、R3=10 Ω;C1 只能按第 2 步已确认的值安装。

3. 两条 Nano 母排各按 15 针定位,先点焊两端检查平行度,再完成焊接。

4. 从低矮元件到高元件安排焊接更便于操作;焊接时不要把 Nano 插在排母里长时间加热。

**完成检查**:连接器孔位对齐,母排与板面垂直,阻值及 C1 规格与目标电路一致,焊点无锡桥。

![Spikeling原作者图 assembly-page.png;署名许可见正文](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/files/image/9b1d4b597b6d4982bdb7e6242f3eae0d.png)[论文与补充材料](https://doi.org/10.1371/journal.pbio.2006760) · [原始图文手册](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/Spikeling%20manual%20and%20exercises.pdf) · [MIT许可](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/LICENSE)

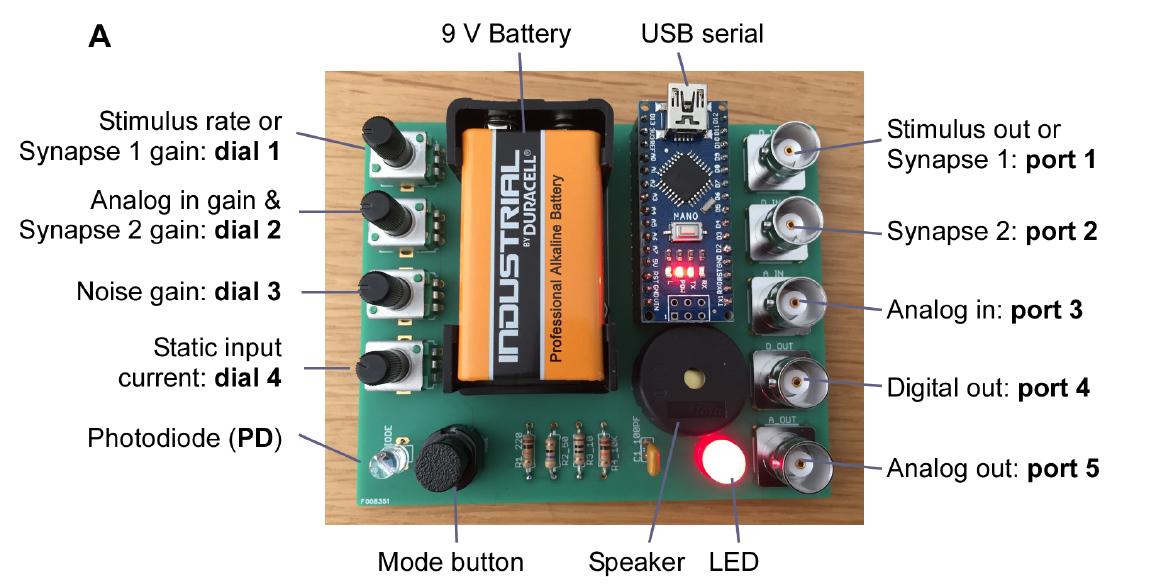

安装有方向的元件

按初代 PCB 标记安装 LED、光电二极管、按钮、旋钮、BNC 座和蜂鸣器。

1. 以 PCB 文字朝上、元件面朝向观察者为基准,按原图核对 LED 与光电二极管方向;长脚在图示方向的同时,还需按器件数据表和 PCB 标识复核极性。

2. 按钮按图装入两个焊孔,焊后用万用表检查未按时开路、按下时导通。

3. 装入四个电位器、五个 BNC 座和蜂鸣器,检查底部焊脚没有碰连。

4. 逐一检查器件高度和方向,再完成焊接并剪除多余引脚。

**完成检查**:LED/光电二极管极性与图纸一致,按钮导通状态正确,各 BNC 和蜂鸣器焊脚无桥连。

![Spikeling原作者图 assembly-page.png;署名许可见正文](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/files/image/9b1d4b597b6d4982bdb7e6242f3eae0d.png)![Spikeling原作者图 image2.png;署名许可见正文](https://cdn.lunlunapp.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/cover/8dadac8266964cbd91e54264ff15eb05.png)[论文与补充材料](https://doi.org/10.1371/journal.pbio.2006760) · [原始图文手册](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/Spikeling%20manual%20and%20exercises.pdf) · [MIT许可](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/LICENSE)

安装可选电池夹并检查焊点

只有选择脱离 USB 的电池供电路线时才安装电池夹,并在插 Nano 前检查焊接面。

1. 可选电池夹按原图用两颗 M3×6 螺钉和两颗 M3 螺母固定。

2. 不要把 9 V 电池直接接到 5 V 端;先按原板标注核对电池输入点和极性。

3. 检查 PCB 正反两面是否有锡桥、冷焊、错向器件或电源短路;有问题先断电返修。

4. 外置打印 LED 夹不是主板必须部件,需要时单独安装。

**完成检查**:USB 供电路线可不安装电池夹;选择电池路线时电池输入和极性已确认,焊点检查通过后再插入 Nano。

![check-page.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/files/image/594cecbc5feb41898a3d79bf85db9897.png)[论文与补充材料](https://doi.org/10.1371/journal.pbio.2006760) · [原始图文手册](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/Spikeling%20manual%20and%20exercises.pdf) · [MIT许可](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/LICENSE)

安装 Arduino IDE 并上传 Nano 固件

把固定初代源码上传到 Nano,并保持教程指定的模型模式参数。

1. 安装 Arduino 官方 IDE 和实际 Nano 对应的 USB/串口驱动,打开 BadenLab 固定提交中的 Arduino/Spikeling 工程。

2. 该提交启用 SettingsArduino 头文件并禁用 SettingsESP;按实际 Nano 设置选择相应板卡、处理器/bootloader 和串口。

3. 保持 FastMode=0、Syn1Mode=1,编译并上传;若使用兼容 Nano,bootloader 选择按该板厂商说明。

4. 保存编译器、源码 commit、板卡/bootloader 和端口信息,以便后续串口匹配。

**完成检查**:IDE 上传成功,所用源码、板卡与模式参数均有记录;不要将 ESP32 v3 固件上传到初代 Nano。

![image20.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/files/image/d3fa501c5bcf452882975e9d584b9e13.png)[论文与补充材料](https://doi.org/10.1371/journal.pbio.2006760) · [原始图文手册](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/Spikeling%20manual%20and%20exercises.pdf) · [MIT许可](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/LICENSE)

复位并做首次点亮检查

使用 Nano 本身的复位键重启,再用旋钮或光输入检查 LED 与蜂鸣器响应。

1. 四个旋钮先置于中间位置,通过 USB 给设备供电。

2. 按 Nano 板上的 Reset;不要把主板模式按钮当作复位键。

3. 缓慢增加第 4 旋钮的静态输入,观察 LED 闪烁及蜂鸣器点击;也可用普通手电照射光电二极管。

4. 若无响应,断电后检查固件、供电、焊点、器件方向和锡桥,再重新上电。

**完成检查**:至少一种输入能引起可观察的灯光/声音响应。

![Spikeling原作者图 image2.png;署名许可见正文](https://cdn.lunlunapp.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/cover/8dadac8266964cbd91e54264ff15eb05.png)![Spikeling原作者图 check-page.png;署名许可见正文](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/files/image/594cecbc5feb41898a3d79bf85db9897.png)[论文与补充材料](https://doi.org/10.1371/journal.pbio.2006760) · [原始图文手册](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/Spikeling%20manual%20and%20exercises.pdf) · [MIT许可](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/LICENSE)

统一串口波特率并读取九列数据

将固件串口输出和上位机读取速率设为一致,并按九列数据核对解析。

1. 先检查串口速率差异:2018 手册写 230400 baud,固定源码 SettingsArduino 中 SerOutBAUD 为 234000;记录所选值并确保固件与上位机相同。

2. 如按手册把固件常量改为 230400,重新编译上传并记录改动;不要把两个速率当成相同值。

3. FastMode=0 时固定源码输出九列:Vm、总输入电流、刺激状态、突触 1、突触 2、光电流、模拟输入电流、总突触电流、复位后微秒时间。

4. 连接正确 COM 端口并按所选速率读取;每个示波窗口最多显示三路,需要多窗口查看其余通道。

5. 旧注释提及八列/另一速率,与实际输出段不同;以本次串口记录和当前编译源码为准。

**完成检查**:上位机稳定读到九列且列名/顺序与源码匹配,固件和读取速率记录一致。

![image3.PNG](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/files/image/4c825e86df1644198f8c845c50b4f8b9.png)![image6.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/files/image/d49336d6315e48ff952584a11f91db45.png)[论文与补充材料](https://doi.org/10.1371/journal.pbio.2006760) · [原始图文手册](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/Spikeling%20manual%20and%20exercises.pdf) · [MIT许可](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/LICENSE)

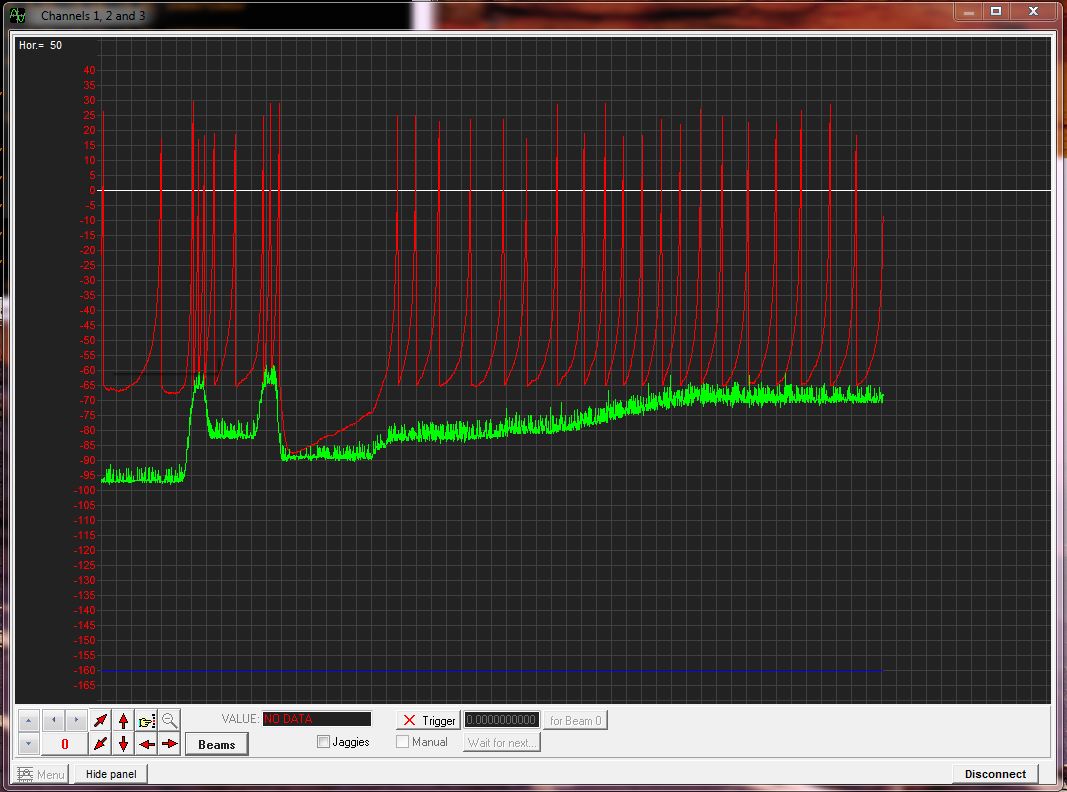

观察电流、光输入与模型模式

分别改变静态输入、光输入和模式配置,观察模型输出如何变化。

1. 先只转动第 4 旋钮,记录输入变化与脉冲频率的对应关系。

2. 用手电进行光照/遮挡,记录光电输入和输出响应。

3. 按模式按钮循环五种参数配置,每次记录模式、旋钮位置、光照条件和串口数据。

4. 将 Vm 作为神经元模型变量解释;静息约 −70 mV 与阈值属于模型条件,不是人体或真实神经组织测量结果。

**完成检查**:每个模式和输入条件都有数据记录,能将旋钮/光输入变化与模型输出对应起来。

![image29.JPG](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/files/image/50814743cc0a464680f165b449c2c133.jpg)![image30.jpeg](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/files/image/4e1854aff41d4e21962ea6334723b71d.jpeg)[论文与补充材料](https://doi.org/10.1371/journal.pbio.2006760) · [原始图文手册](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/Spikeling%20manual%20and%20exercises.pdf) · [MIT许可](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/LICENSE)

搭建可选外置光刺激

按原手册接入可选外置 LED 光刺激,先核对 BNC 端口的输入/输出角色。

1. 将第二枚 LED 装入原 BNC 螺丝端子插头,按 LED 标记核对极性。

2. 用 BNC 母母转接头/线和可选打印支架连接外置 LED,接线前对照原手册第 27 页与对应电路图。

3. 端口 1 默认为刺激输出,可由旋钮 1 调频;端口 1 与突触 1 输入共用,不能同时配置为输入和输出。

4. 确认信号方向后再连接;严禁将两个输出口互连。

**完成检查**:端口角色和 LED 极性明确,外接线与输出/输入方向匹配;角色不确定时不连接。

![Spikeling原作者图 image2.png;署名许可见正文](https://cdn.lunlunapp.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/cover/8dadac8266964cbd91e54264ff15eb05.png)![image36.png](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/files/image/199b0435530e4417bc3577d5ac927be9.png)[论文与补充材料](https://doi.org/10.1371/journal.pbio.2006760) · [原始图文手册](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/Spikeling%20manual%20and%20exercises.pdf) · [MIT许可](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/LICENSE)

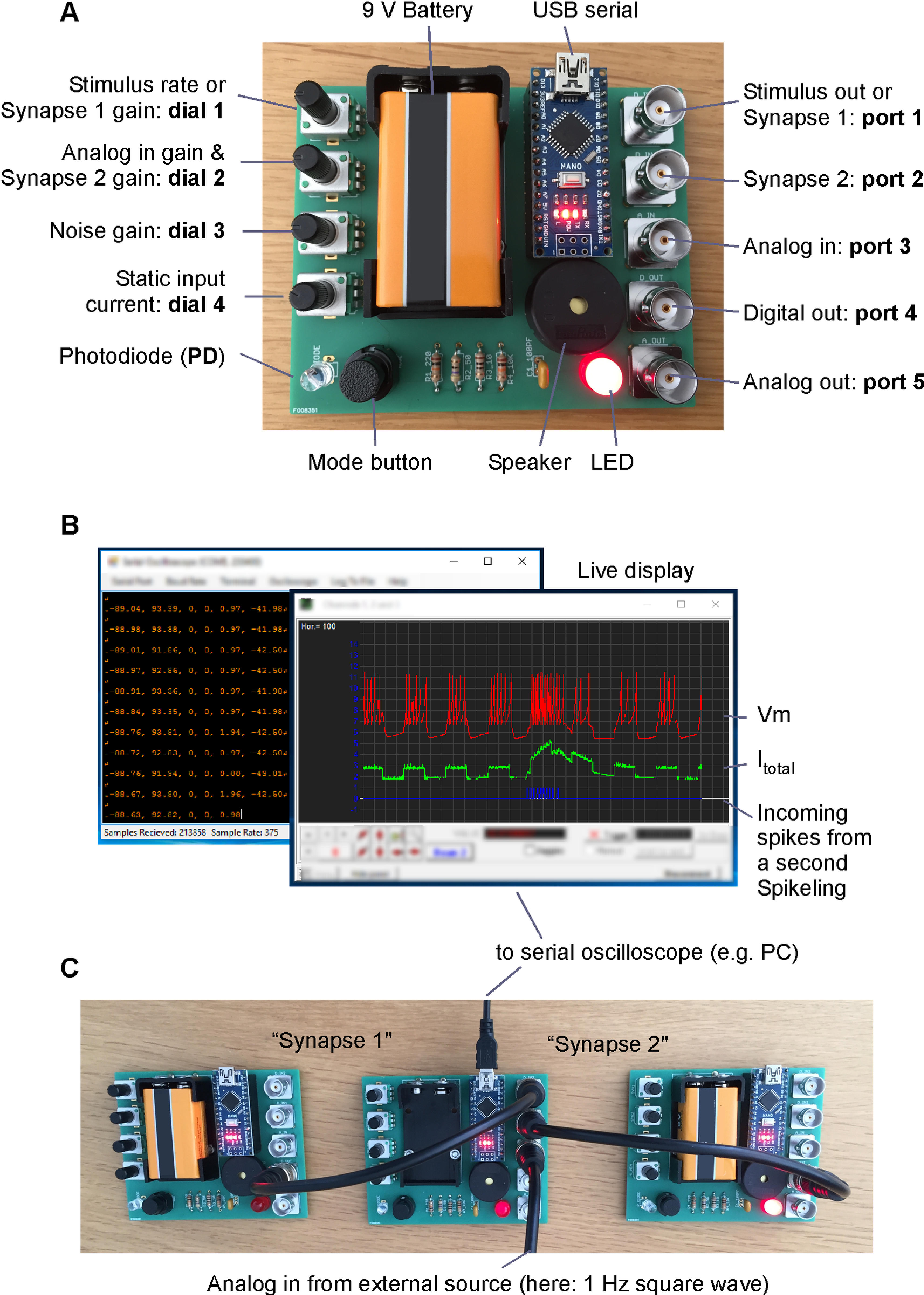

连接多台神经元模型

先完成单板验收,再用 BNC 连接两台以上同版模型,验证输入/输出方向和增益设置。

1. 每增加一台节点,按完整单板 BOM 增加器件;BNC 线数量按实际连接数配置。

2. 将端口 4 数字脉冲输出连接到另一台的端口 2 突触输入;旋钮 2 调整正/负增益。

3. 若用端口 1 作为输入,将 Syn1Mode 改为 0 后重新编译上传;同时核对该端口是否已承担刺激输出。

4. 初代接口为 5 V TTL、模拟输入范围 0–5 V;不要直接接入不同电平的新版设备。

5. 端口 5 是滤波 PWM 模拟输出,不是精密 DAC。

**完成检查**:每条 BNC 线都从一端输出接到另一端输入,模式和电平相容;绝不输出对输出相连。

![Spikeling原作者图 figure1.png;署名许可见正文](https://cdn.lunlunapp.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/cover/4feb16e663bc4856867edbb3bcf04f58.png)![image54.PNG](https://orecord-files.oss-cn-zhangjiakou.aliyuncs.com/sbp/projects/cfaa3574-a80e-49ad-a1ca-67917347b1a5/files/image/9231a4d5818542a6b96edfffc8c60f6b.png)[论文与补充材料](https://doi.org/10.1371/journal.pbio.2006760) · [原始图文手册](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/Spikeling%20manual%20and%20exercises.pdf) · [MIT许可](https://github.com/BadenLab/Spikeling/blob/05ed23187e42204304b7ff6d435eb4cd60a2c97c/LICENSE)

保存 CSV 并复现分析

保存原始串口数据并用 Python 或 MATLAB 分析,同时保留固件、BOM 和环境记录。

1. 使用 log to file 保存串口原始记录,再打开原 Python Notebook 或 MATLAB 脚本分析;Python 路线不要求购买 MATLAB 许可。

2. FastMode=0 时第 9 列为复位后微秒时间;切换 FastMode 会改变列数,解析脚本必须与实际输出相符。

3. 0.1 ms 是模型计算步长,不是实测串口采样间隔;从本次时间戳计算循环率。

4. 原手册模型方程存在排版问题;复现方程时以可审查源码和 Izhikevich 原论文为准。

5. 归档源码 commit、C1 确认记录、BOM、焊接照片、串口设置、CSV 与分析环境。

**完成检查**:CSV 列能被分析脚本正确读取,时间单位和循环率来源明确,设备/固件/参数记录齐全。
